Калибраторы давления портативные ЭЛЕМЕР-ПКД-160
| Номер в ГРСИ РФ: | 71774-18 |
|---|---|
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
Калибраторы давления портативные «ЭЛЕМЕР-ПКД-160» (далее по тексту - ПКД-160 или калибраторы) предназначены для воспроизведений и измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, а также электрических сигналов силы постоянного тока и сигналов преобразователей давления эталонных ПДЭ-020, ПДЭ-020И (далее - ПДЭ).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 71774-18 |
| Наименование | Калибраторы давления портативные |
| Модель | ЭЛЕМЕР-ПКД-160 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 09.07.2023 |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 134 |
| Найдено поверителей | 15 |
| Успешных поверок (СИ пригодно) | 132 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 71774-18: Описание типа СИ | Скачать | 293.8 КБ | |
| 71774-18: Методика поверки НКГЖ.406233.050МП | Скачать | 2.5 MБ |
Описание типа
Назначение
Калибраторы давления портативные «ЭЛЕМЕР-ПКД-160» (далее по тексту - ПКД-160 или калибраторы) предназначены для воспроизведений и измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, а также электрических сигналов силы постоянного тока и сигналов преобразователей давления эталонных ПДЭ-020, ПДЭ-020И (далее - ПДЭ).
Описание
Принцип действия калибраторов в режиме воспроизведений и измерений давления основан на изменении давления в замкнутой системе при изменении ее объема. Предварительно с помощью встроенного баллона с регулятором в системе создается давление, близкое к задаваемому. Затем, путем ручного перемещения поршня, плавно изменяется объем и давление устанавливается с необходимой точностью. Это давление подается на выходные штуцеры калибратора, на которые устанавливаются ПДЭ и поверяемый (калибруемый или градуируемый) датчик давления. Цифровой сигнал ПДЭ и аналоговый сигнал датчика давления измеряются электронным измерительным устройством и отображаются на сенсорном экране калибратора.
Принцип действия калибраторов в режиме измерений напряжения и силы постоянного тока основан на аналого-цифровом преобразовании величины измеряемых электрических сигналов и передаче их в микроконтроллер одноплатного компьютера калибратора.
Принцип действия калибраторов в режиме воспроизведений силы постоянного тока основан на цифро-аналоговом преобразовании величины измеряемых электрических сигналов и передаче их в микроконтроллер одноплатного компьютера калибратора в аналоговые электрические сигналы и передаче их на соответствующие клеммы калибратора.
ПКД-160 выполняет следующие функции:
- воспроизведение значений эталонного давления;
- считывание значений эталонного давления, измеренного ПДЭ;
- измерение выходного значения силы постоянного тока поверяемых (калибруемых или градуируемых) датчиков давления;
- сравнение показаний эталонного и поверяемого датчиков давления;
- воспроизведение сигналов силы постоянного тока;
- обеспечение сбора, хранения, архивирования и передачи данных в компьютер.
ПКД-160 состоит из двух частей:
- пневматической системы (ПС);
- электронного измерительного устройства (ИУ).
К ПС с помощью штуцеров, шлангов и гребенок подключаются ПДЭ и поверяемые датчики давления (до 4 штук). ПДЭ и поверяемые датчики давления также подключаются к ИУ.
В качестве ПДЭ могут применяться преобразователи давления эталонные (избыточного давления, абсолютного давления и избыточного давления-разрежения) утвержденных типов, с диапазонами измерений, меньшими или равными диапазонам ПДЭ-020, ПДЭ-020И (Регистрационный № 58668-14).
ПС с помощью элементов управления задает и поддерживает определенное значение давления. ПДЭ измеряет это давление и в виде цифрового сигнала передает в ИУ. ИУ измеряет токовые выходные сигналы датчиков и в соответствии с их диапазоном измерений преобразует в значение давления. Также ИУ вычисляет погрешность измерения давления, приведенную к диапазону измерений поверяемых датчиков. Полученная информация выводится на дисплей ИУ (при работе с компьютером - на дисплей компьютера) и может архивироваться.
ПКД-160 выпускаются в следующих модификациях: «ЭЛЕМЕР-ПКД-160-П» в пластиковом кейсе с одним каналом воспроизведения давления; «ЭЛЕМЕР-ПКД-160-Н» в металлическом корпусе с одним каналом или двумя каналами воспроизведения давления.

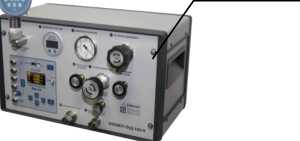

Фотографии общего вида калибраторов и обозначение места нанесения знака поверки представлены на рисунке 1.
Схемы пломбировки от несанкционированного доступа представлены на рисунке 2.
Место нанесения знкка поверки
Место нанесения знака поверки
Местн нанесения ааака поверки
«ЭЛЕМЕР-ПКД-160-Н» с двумя каналами воспроизведения давления
«ЭЛЕМЕР-ПКД-160-Н» с одним каналом воспроизведения давления
«ЭЛЕМЕР ПКД-160-П» с одним каналом
воспроизведения давления
Рисунок 1 - Общий вид калибраторов давления портативных «ЭЛЕМЕР-ПКД-160» и обозначение места нанесения знака поверки
Место пломбирования
Место пломбирования
«ЭЛЕМЕР ПКД-160-П»
Место пломбирования место пломбирования
Место пломбирования
«ЭЛЕМЕР-ПКД-160-Н»
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
В ПКД-160 предусмотрено внутреннее и внешнее программное обеспечение (далее - ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль электронного измерительного устройства (ИУ) метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Внешнее программное обеспечение (ПО), предназначенное для взаимодействия ПКД-160 с компьютером, не оказывает влияния на метрологические характеристики ПКД-160. При помощи внешнего ПО осуществляется: поверка датчиков давления; архивирование результатов поверки; визуализация результатов измерений; формирование протоколов; сохранение их в виде файлов Excel и распечатку на принтере.
Идентификационные данные программного обеспечения приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
ПКД-160 |
ПДЭ-020 | |
|
Идентификационное наименование ПО |
Setup ARM PKD 160 2.18.exe |
ARM_PDE_v1_6. exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.18 |
не ниже 1.6 |
|
Цифровой идентификатор ПО |
по номеру версии | |
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
ПКД-160 |
ПДЭ-020 | |
|
Идентификационное наименование ПО |
PKD160-0.93.06.hex |
PDE-020_PIC18LF6722_ V1 00 00.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 0.93.06 |
не ниже 1 00 00 |
|
Цифровой идентификатор ПО |
по номеру версии | |
Технические характеристики
Таблица 3 - Диапазон воспроизведений и измерений абсолютного давления, избыточного давления, избыточного давления-разрежения
|
Шифр модификации |
Модель |
Диапазон воспроизведений давления |
Верхний предел измерений (РВ) |
|
«ЭЛЕМЕР-ПКД- 160-П» |
01 |
от 0 до 600 кПа |
600 кПа |
|
02 |
от 0 до 2,5 МПа |
2,5 МПа | |
|
03 |
от 0 до 16 МПа |
16 МПа | |
|
«ЭЛЕМЕР-ПКД- 160-Н» |
01 |
от 0 до 600 кПа |
600 кПа |
|
02 |
от 0 до 2,5 МПа |
2,5 МПа | |
|
03 |
от 0 до 16 МПа |
16 МПа | |
|
12 |
от 0 до 600 кПа |
600 кПа | |
|
от 0 до 2,5 МПа |
2,5 МПа | ||
|
13 |
от 0 до 600 кПа |
600 кПа | |
|
от 0 до 16 МПа |
16 МПа | ||
|
23 |
от 0 до 2,5 МПа |
2,5 МПа | |
|
от 0 до 16 МПа |
16 МПа |
Таблица 4 - Пределы допускаемой основной приведенной погрешности ПКД-160 в комплекте с внешними ПДЭ-020, ПДЭ-020И
|
Код модели ПДЭ-020 |
Вид измеряемого давления |
Поддиапазон измерений давления |
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности1), у, % | |||
|
Индекс модели | ||||||
|
А0 |
А |
В |
С | |||
|
010 |
Абсолютное |
от 0 до 10 кПа |
_ |
_ |
±0,05 |
±0,1 |
|
030 |
от 0 до 60 кПа включ. |
±0,01 |
_ |
_ |
_ | |
|
св. 60 до 120 кПа |
±0,02 |
_ |
_ |
_ | ||
|
от 0 до 40 кПа включ. |
_ |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 40 до 120 кПа |
_ |
±0,03 |
±0,05 |
±0,1 | ||
|
040 |
от 0 до 125 кПа включ. |
±0,01 |
_ |
_ |
_ | |
|
св. 125 до 250 кПа |
±0,02 |
_ |
_ |
_ | ||
|
от 0 до 83,3 кПа включ. |
_ |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 83,3 до 250 кПа |
_ |
±0,03 |
±0,05 |
±0,1 | ||
|
050 |
от 0 до 300 кПа включ. |
±0,01 |
_ |
_ |
_ | |
|
св. 300 до 600 кПа |
±0,02 |
_ |
_ |
_ | ||
|
от 0 до 200 кПа включ. |
_ |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 200 до 600 кПа |
_ |
±0,03 |
±0,05 |
±0,1 | ||
|
060 |
от 0 до 1,25 МПа включ. |
±0,01 |
_ |
_ |
_ | |
|
св. 1,25 до 2,5 МПа |
±0,02 |
_ |
_ |
_ | ||
|
от 0 до 0,83 МПа включ. |
_ |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 0,83 до 2,5 МПа |
_ |
±0,03 |
±0,05 |
±0,1 | ||
|
070 |
от 0 до 3,0 МПа включ. |
±0,01 |
_ |
_ |
_ | |
|
св. 3,0 до 6,0 МПа |
±0,02 |
_ |
_ |
_ | ||
|
от 0 до 2,0 МПа включ. |
_ |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 2,0 до 6,0 МПа |
_ |
±0,03 |
±0,05 |
±0,1 | ||
|
080 |
от 0 до 8 МПа включ. |
±0,01 |
_ |
_ |
_ | |
|
св. 8 до 16 МПа |
±0,02 |
_ |
_ |
_ | ||
|
от 0 до 5,3 МПа включ. |
_ |
±0,01 |
±0,015 |
±0,03 | ||
|
св. от 5,3 до 16 МПа |
_ |
±0,03 |
±0,05 |
±0,1 | ||
|
100 |
Избыточное |
от 0 до 0,83 кПа включ. |
_ |
_ |
±0,015 |
±0,03 |
|
св. 0,83 до 2,5 кПа |
_ |
_ |
±0,05 |
±0,1 | ||
Продолжение таблицы 4
|
Код модели ПДЭ-020 |
Вид измеряемого давления |
Поддиапазон измерений давления |
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности1), у, % | |||
|
Индекс модели | ||||||
|
А0 |
А |
В |
С | |||
|
110 |
Избыточное |
от 0 до 2,1 кПа включ. |
_ |
±0,01 |
±0,015 |
±0,03 |
|
св. 2,1 до 6,3 кПа |
_ |
±0,03 |
±0,05 |
±0,1 | ||
|
120 |
от 0 до 8 кПа включ. |
±0,01 |
_ |
_ |
_ | |
|
св. 8 до 16 кПа |
±0,02 |
_ |
_ |
_ | ||
|
от 0 до 5,3 кПа включ. |
_ |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 5,3 до 16 кПа |
_ |
±0,03 |
±0,05 |
±0,1 | ||
|
120Е |
от 0 до 20 кПа включ. |
±0,01 |
_ |
_ |
_ | |
|
св. 20 до 40 кПа |
±0,02 |
_ |
_ |
_ | ||
|
от 0 до 13,3 кПа включ. |
_ |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 13,3 до 40 кПа |
_ |
±0,03 |
±0,05 |
±0,1 | ||
|
130 |
от 0 до 50 кПа включ. |
±0,01 |
_ |
_ |
_ | |
|
св. 50 до 100 кПа |
±0,02 |
_ |
_ |
_ | ||
|
от 0 до 33,3 кПа включ. |
_ |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 33,3 до 100 кПа |
_ |
±0,03 |
±0,05 |
±0,1 | ||
|
140 |
от 0 до 125 кПа включ. |
±0,01 |
_ |
_ |
_ | |
|
св. 125 до 250 кПа |
±0,02 |
_ |
_ |
_ | ||
|
от 0 до 83,3 кПа включ. |
_ |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 83,3 до 250 кПа |
_ |
±0,03 |
±0,05 |
±0,1 | ||
|
150 |
от 0 до 300 кПа включ. |
±0,01 |
_ |
_ |
_ | |
|
св. 300 до 600 кПа |
±0,02 |
_ |
_ |
_ | ||
|
от 0 до 200 кПа включ. |
_ |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 200 до 600 кПа |
_ |
±0,03 |
±0,05 |
±0,1 | ||
|
160 |
от 0 до 1,25 МПа включ. |
±0,01 |
_ |
_ |
_ | |
|
св. 1,25 до 2,5 МПа |
±0,02 |
_ |
_ |
_ | ||
|
от 0 до 0,83 МПа включ. |
_ |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 0,83 до 2,5 МПа |
_ |
±0,03 |
±0,05 |
±0,1 | ||
Продолжение таблицы 4
|
Код модели ПДЭ-020 |
Вид измеряемого давления |
Поддиапазон измерений давления |
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности1), у, % | |||
|
Индекс модели | ||||||
|
А0 |
А |
В |
С | |||
|
170 |
Избыточное |
от 0 до 3,0 МПа включ. |
±0,01 |
_ |
_ |
_ |
|
св. 3,0 до 6,0 МПа |
±0,02 |
_ |
_ |
_ | ||
|
от 0 до 2,0 МПа включ. |
_ |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 2,0 до 6,0 МПа |
_ |
±0,03 |
±0,05 |
±0,1 | ||
|
180 |
от 0 до 8,0 МПа включ. |
±0,01 |
_ |
_ |
_ | |
|
св. 8,0 до 16 МПа |
±0,02 |
_ |
_ |
_ | ||
|
от 0 до 5,3 МПа включ. |
_ |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 5,3 до 16 МПа |
_ |
±0,03 |
±0,05 |
±0,1 | ||
|
190 |
от 0 до 30 МПа включ. |
±0,01 |
_ |
_ |
_ | |
|
св. 30 до 60 МПа |
±0,02 |
_ |
_ |
_ | ||
|
от 0 до 20 МПа включ. |
_ |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 20 до 60 МПа |
_ |
±0,03 |
±0,05 |
±0,1 | ||
|
190Е |
от 0 до 50 МПа включ. |
±0,01 |
_ |
_ |
_ | |
|
св. 50 до 100 МПа |
±0,02 |
_ |
_ |
_ | ||
|
от 0 до 33,3 МПа включ. |
_ |
±0,01 |
±0,015 |
±0,03 | ||
|
св. 33,3 до 100 МПа |
_ |
±0,03 |
±0,05 |
±0,1 | ||
|
310 |
Избыточное-разрежение |
св. -3,3 до 3,3 кПа включ. |
_ |
_ |
±0,015 |
±0,03 |
|
от -10 до -3,3 кПа включ. св. 3,3 до 10 кПа |
_ |
_ |
±0,05 |
±0,1 | ||
|
320 |
св. -20 до 20 кПа включ. |
±0,01 |
_ |
_ |
_ | |
|
от -40 до -20 кПа включ. св. 20 до 40 кПа |
±0,02 |
_ |
_ |
_ | ||
|
св. -13,3 до 13,3 кПа включ. |
_ |
±0,01 |
±0,015 |
±0,03 | ||
|
от -40 до -13,3 кПа включ. св. 13,3 до 40 кПа |
_ |
±0,03 |
±0,05 |
±0,1 | ||
|
340 |
св. -80 до 80 кПа включ. |
±0,01 |
_ |
_ |
_ | |
|
от -100 до -80 кПа включ. св. 80 до 160 кПа |
±0,02 |
_ |
_ |
_ | ||
|
св. -53,3 до 53,3 кПа включ. |
_ |
±0,01 |
±0,015 |
±0,03 | ||
Окончание таблицы 4
|
Код модели ПДЭ-020 |
Вид измеряемого давления |
Поддиапазон измерений давления |
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности1), у, % | |||
|
Индекс модели | ||||||
|
А0 |
А |
В |
С | |||
|
340 |
Избыточное-разрежение |
от -100 до -53,3 кПа включ. от 0 до 160 кПа |
_ |
±0,03 |
±0,05 |
±0,1 |
|
350 |
от -100 до +300 кПа включ. |
±0,01 |
_ |
_ |
_ | |
|
св. +300 до +600 кПа |
±0,02 |
_ |
_ |
_ | ||
|
от -100 до +200 кПа включ. |
_ |
±0,01 |
±0,015 |
±0,03 | ||
|
св. +200 до +600 кПа |
_ |
±0,03 |
±0,05 |
±0,1 | ||
Примечание: 1) в формулах расчета пределов допускаемой основной приведенной погрешности: Р - измеряемое давление; РВ - верхний предел измерений.
Таблица 5 - Основные метрологические характеристики ПКД-160 в режиме воспроизведений и измерений электрических сигналов в виде силы постоянного тока
|
Диапазон |
Пределы допускаемой основной абсолютной погрешности (в нормальных условиях при температуре от +15 до +25 °С) |
Пределы допускаемой дополнительной абсолютной погрешности (в пределах рабочих температур от -20 до +50 °С) | |||
|
воспроизведений |
измерений |
воспроизведений |
измерения |
воспроизведений |
измерения |
|
от 0 до 25 мА |
от 0 до 25 мА |
±(10 411) + 1) мкА |
± (10 411)+ 1) мкА |
± (2^10-41 1}+ 2) мкА |
± (2^10-41 1}+ 2) мкА |
|
Примечание: 1) - I - значение силы постоянного тока. | |||||
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений встроенного цифрового датчика давления, МПа |
от 0 до 2,5; от 0 до 16 |
|
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности встроенного цифрового датчика давления, % (от верхнего предела измерений) |
±0,5 |
|
Диапазон измерений встроенного стрелочного манометра, МПа |
от 0 до 20 |
|
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности встроенного стрелочного манометра, % (от верхнего предела измерений) |
±1,5 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий в диапазоне температур, соответствующих рабочим условиям измерений, % |
±Y1) |
|
Дискретность задания давления регулятором грубой установки не превышает, % (от верхнего предела измерений) - для диапазонов от 0 до 600 кПа и от 0 до 16 МПа - для диапазона от 0 до 2,5 МПа |
1 0,5 |
|
Дискретность задания давления регулятором точной настройки не превышает, % (от диапазона измерений) |
0,01 |
|
Нестабильность поддержания давления за 1 мин не превышает, % (от верхнего предела воспроизведения) |
0,01 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 86 до 106,7 |
|
Примечание: 1) y - значение основной погрешности | |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В - от встроенного блока аккумуляторов - от сети |
от 12 до 16,8 220 |
|
Потребляемый ток в режиме максимальной внешней нагрузки, мА |
110 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - ПКД-160-П - ПКД-160-Н |
480х375х200 520x340x300 |
|
Масса, кг, не более: - ПКД-160-П - ПКД-160-Н |
15 16 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -20 до +50 98 от 86 до 106,7 |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на поликарбонатную пленку, наклеиваемую на переднюю панель корпуса ПКД-160 -методом шелкографии и (или) на руководство по эксплуатации и паспорт типографским способом.
Комплектность
Таблица 8 - Комплектность калибраторов
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Калибратор давления портативный «ЭЛЕМЕР-ПКД- 160-Н» |
НКГЖ.406233.050 |
1 шт. |
Модификация и исполнение в соответствии с заказом |
|
«ЭЛЕМЕР-ПКД- 160-П» |
НКГЖ.406233.050-02 |
1 шт. | |
|
Сетевой провод |
- |
1 шт. |
- |
|
Кабели соединительные: |
- |
- | |
|
КИ26011 |
- |
1 шт. |
- |
|
КИ26012 |
- |
4 шт. |
- |
|
КТ |
- |
1 шт. |
- |
|
К1 |
- |
1 шт. |
- |
|
USB А-В |
- |
1 шт. |
- |
|
Соединительный шланг ШЛ-В+М16х2-В-М16х2 |
- |
1 шт. |
- |
|
Переходной штуцер ПШ-Н-М16х2-Н-М20х 1,5 |
- |
1 шт. |
для ПКД-160-П |
|
Блок Б-1-М20х1,5 |
- |
1 шт. |
для ПКД-160-Н |
|
Уплотнительное кольцо 005-008-19 |
- |
5 шт. |
- |
|
Уплотнительное кольцо 009-012-19 |
- |
5 шт. |
- |
|
Диск с программным обеспечением «АРМ ПКД-160» и программным обеспечением для работы с ПДЭ-020 «АРМ ПДЭ» |
- |
1 шт. |
- |
|
Руководство по эксплуатации |
НКГЖ.406233.050РЭ |
1 экз. |
- |
|
Паспорт |
НКГЖ.406233.050ПС |
1 экз. |
- |
|
Методика поверки |
НКГЖ.406233.050МП |
1 экз. |
- |
Поверка
осуществляется по документу НКГЖ.406233.050МП «Калибраторы давления портативные «ЭЛЕМЕР-ПКД-160». Методика поверки», утвержденному ООО «ИЦРМ» 26.02.2018 г.
Основные средства поверки:
- калибраторы-измерители унифицированных сигналов прецизионные «ЭЛЕМЕР-
ИКСУ-2012» (регистрационный номер в Федеральном информационном фонде 56318-14);
- манометры грузопоршневые серии СРВ 5000 (регистрационный номер в Феде
ральном информационном фонде 33079-08);
- рабочий эталон давления РЭД-6 (регистрационный номер в Федеральном инфор
мационном фонде 33036-06);
- манометр грузопоршневой 2000 модификация 2465 (регистрационный номер в
Федеральном информационном фонде 28674-05;
- манометр абсолютного давления МПАК-15 (регистрационный номер в Федераль
ном информационном фонде 24971-03);
- калибраторы давления пневматические Метран-505 Воздух (регистрационный
номер в Федеральном информационном фонде 42701-09);
- калибраторы давления пневматические Метран-504 Воздух (регистрационный
номер в Федеральном информационном фонде 31057-09);
- калибратор давления СРС 8000 (регистрационный номер в Федеральном инфор
мационном фонде 59862-15);
- мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в Фе
деральном информационном фонде 25984-14);
- меры электрического сопротивления однозначные МС 3006 (регистрационный
номер в Федеральном информационном фонде 12758-91).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-106 Па.
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 -10-16 + 30 А.
ТУ 4381-106-13282997-2012 Калибраторы давления портативные «ЭЛЕМЕР-ПКД-160».
Технические условия.
Смотрите также
