Комплексы аппаратно-программные "ТРАФИК-СКАНЕР-К2"

Номер в ГРСИ РФ: 71874-18
Производитель / заявитель: ООО "ИСС-Интегратор", г.Москва
Скачать
71874-18: Описание типа
2024-71874-18.pdf
Скачать 371.4 КБ
71874-18: Методика поверки
2023-mp71874-18.pdf
Скачать 2.3 MБ
Нет данных о поставщике
Поверка
Комплексы аппаратно-программные "ТРАФИК-СКАНЕР-К2" поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-К2» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (далее - ТС); измерений текущего времени (интервалов времени), синхронизированного с национальной шкалой времени Российской Федерации UTC(SU);

Информация по Госреестру

Основные данные
Номер по Госреестру 71874-18
Действует по 17.07.2028
Наименование Комплексы аппаратно-программные
Модель "ТРАФИК-СКАНЕР-К2"
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ c04e3e4b-ab1f-888e-326d-900a07094e62
Производитель / Заявитель

Общество с ограниченной ответственностью «ИСС-Интегратор» (ООО «ИСС-Интегратор»), г. Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки
2 года
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 417 (99%)
Неуспешных поверок (СИ непригодно) 4 (1 %)
Актуальность информации 14.12.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Комплексы аппаратно-программные "ТРАФИК-СКАНЕР-К2" поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

71874-18: Описание типа
2024-71874-18.pdf
Скачать 371.4 КБ
71874-18: Методика поверки
2023-mp71874-18.pdf
Скачать 2.3 MБ

Описание типа

Назначение

Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-К2» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (далее - ТС), измерений текущего времени (интервалов времени), синхронизированного с национальной шкалой времени Российской Федерации UTC (SU).

Описание

Конструктивно комплексы состоят из блоков радиолокационных, типов UMRR или DR500S, видеокамер высокого разрешения (видеокамеры) и блока управления.

Блок радиолокационный измеряет скорость движения ТС по разности частот между излученным радиолокационным сигналом и сигналом, отраженным от движущихся ТС (эффект Доплера).

Видеокамеры осуществляют видеосъемку потока ТС в контрольных зонах. Каждая видеокамера располагаются в термокожухе для установки видеокамер стандартного исполнения с подогревателями и вентилятором, класса защиты IP66 (влаго- и пылезащитное исполнение).

В блоке управления расположены:

- ГЛОНАСС/GPS приемник;

- промышленный компьютер (ПК) с предустановленным специализированным программным обеспечением (специализированное ПО TrafficScannerK2);

- источник бесперебойного питания;

- системы защиты электропитания, вентиляции и подогрева.

Все элементы блока управления расположены в термошкафе, конструкция которого обеспечивает поддержания заданного температурного режима класса защиты IP56.

Комплекс выполняет сбор информации по локальной линии связи от радиолокационных блоков, видеокамер, ГЛОНАСС/GPS приемника и с контроллеров светофорной сигнализации, определяет и фиксирует превышение ТС установленного скоростного режима, фиксирует проезд ТС на запрещающий сигнал светофора и (или) невыполнение требований об остановке перед стоп-линией при запрещающем сигнале светофора, фиксирует нарушение правил парковки, фиксирует движение ТС во встречном направлении и (или) движение ТС по полосе для маршрутных ТС и (или) в запрещенном направлении.

Данные о фиксации ТС представляются в едином электронном файле, включающем:

- измеренную скорость движения ТС;

- фотографию ТС с отображением государственных регистрационных знаков;

- сведения о местоположении оборудования, направлении движения ТС, дате и времени фиксации фактической скорости ТС, разрешенной скорости на данном участке автодороги;

- информацию о зафиксированном нарушении ПДД.

Все данные защищены от модификации и удаления цифровой подписью.

Комплексы эксплуатируются в полностью автоматическом режиме.

Комплексы устанавливаются над проезжей частью. Блоки радиолокационные закрепляются при помощи кронштейнов. Видеокамеры закрепляются при помощи стационарных или PTZ кронштейнов.

Внешний вид составных частей комплексов, обозначение места для размещения знака утверждения типа, места нанесения заводской/серийный номер комплексов и мест пломбирования от несанкционированного доступа представлены на рисунках 1 - 5.

Место пломбирования от несанкционированного доступа

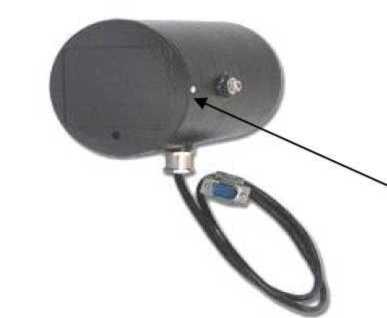

Рисунок 1 - Внешний вид составной части комплекса (блок радиолокационный, тип

DR500S)

Место пломбирования от несанкционированного доступа

Место маркировки

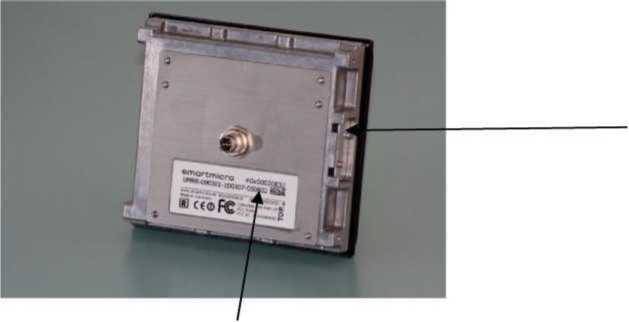

Рисунок 2 - Внешний вид составной части комплекса (блок радиолокационный, тип UMRR)

Место пломбирования от несанкционированного доступа

Место маркировки

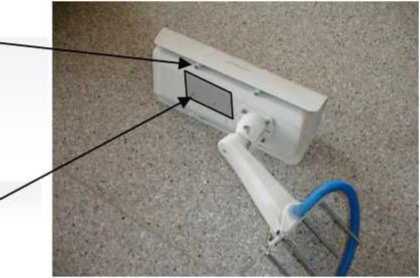

Рисунок 3 - Внешний вид камер АвтокамПро/АвтокамЛайт

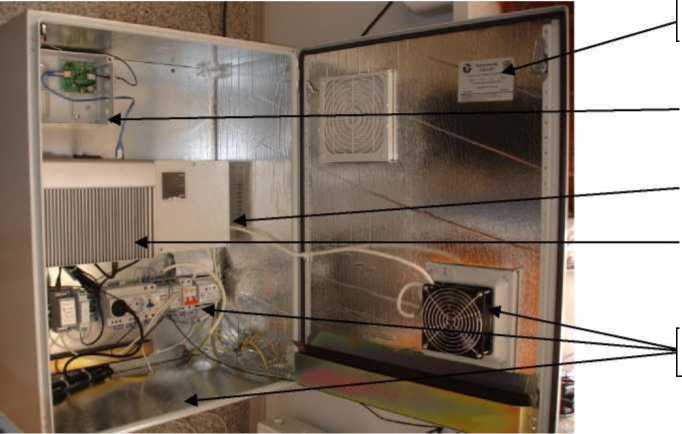

2

3

4

5

1 - место нанесения знака утверждения типа и заводского/серийного номера

комплексов

2 - ГЛОНАСС/GPS приемник

3 - источник бесперебойного питания

4 - ПК

5 - системы защиты электропитания, вентиляции и подогрева

6 - место пломбирования блока управления от несанкционированного доступа

Рисунок 4 - Внешний вид термошкафа с элементами блока управления (крышка ГЛОНАСС/GPS приемника временно снята)

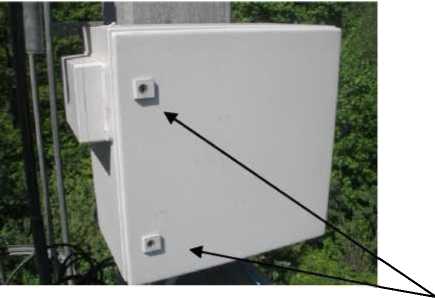

Заводской/серийный номер комплексов наносится на этикетку, выполненную типографским способом, расположенную на внутренней стороне дверцы корпуса центрального модуля комплексов. Формат обозначения заводского/серийного номера цифровой.

Нанесение знака поверки на корпус составных частей комплексов не предусмотрено.

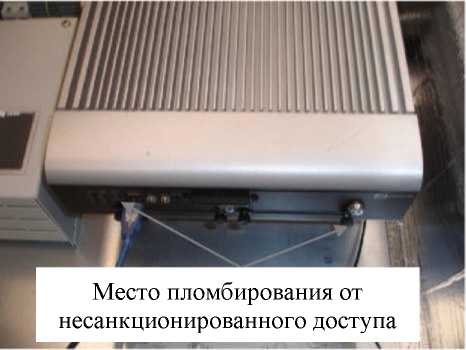

Рисунок 5 - Внешний вид ПК

Программное обеспечение

Комплексы имеют специализированное ПО TrafficScanerK2, которое поставляется предустановленным в ПК блока управления.

Метрологически значимые модули специализированного ПО TrafficScanerK2: модуль сопоставления данных, модуль определения скорости движения ТС, модуль формирования изображения нарушения и временных меток.

Идентификационные данные (признаки) метрологически значимого ПО комплекса приведены в таблицах 1 - 3.

Таблица 1 - Идентификационные данные (признаки) метрологически значимого ПО для модуля сопоставления данных

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SkLogic.dll

Номер версии (идентификационный номер) ПО

не ниже 8.7.45

Цифровой идентификатор ПО

Таблица 2 - Идентификационные данные (признаки) метрологически значимого ПО для модуля определения скорости движения ТС

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SpeedWatch.exe

Номер версии (идентификационный номер) ПО

не ниже 1.0.0

Цифровой идентификатор ПО

Таблица 3 - Идентификационные данные (признаки) метрологически значимого ПО для модуля формирования изображения нарушения и временных меток

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CameraManager.dll

Номер версии (идентификационный номер) ПО

не ниже 8.7.45

Цифровой идентификатор ПО

Защита ПО комплексов от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Технические характеристики

Таблица 4 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений скорости движения ТС, км/ч

от 20 до 250

Пределы допускаемой абсолютной погрешности измерений скорости ТС, км/ч

±2

Пределы допускаемой абсолютной погрешности привязки текущего времени комплекса к шкале времени UTC (SU), с

±1

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Несущая частота передатчика, ГГц

24,15 ± 0,10

Условия эксплуатации:

температура окружающей среды, °С

от -40 до +50

относительная влажность при температуре 25 °С, %, не более

98

атмосферное давление, кПа

от 86,0 до 106,7

Время установления рабочего режима, мин, не более:

в летнее время

5

в зимнее время

40

Степень защиты по ГОСТ 14254-2015

IP56

Напряжение питания от сети переменного тока частотой (50±1) Гц, В

от 198 до 242

Потребляемая мощность комплекса в базовой комплектации, В •А, не

более

650

Габаритные размеры составных частей комплекса, мм, не более:

блок радиолокационный, модель DR500S

длина

140

диаметр

94

блок радиолокационный, модель UMRR

длина

44

ширина

110

высота

99

блок управления

длина

660

ширина

483

высота

300

видеокамеры

длина

405

ширина

150

высота

126

ИК-прожектор

длина

61

ширина

172

высота

265

Масса комплекса в базовой комплектации, кг, не более

38

Знак утверждения типа

наносится на фирменный шильдик, расположенный на внутренней стороне дверцы корпуса блока управления комплекса, и на титульный лист документа 4278-010-63796276-2018 ФО «Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-К2». Формуляр» методом компьютерной графики.

Комплектность

Таблица 6 - Комплектность поставки

Наименование

Обозначение

Количество*, шт.

Комплекс       аппаратно-программный

«ТРАФИК-СКАНЕР-К2» в составе:

1

- блок управления с предустановленным специализированным ПО

1

- блок радиолокационный

от 0 до 8**

- ГЛОНАСС/GPS приемник

1

- камера АвтокамПро

от 1 до 24

- камера АвтокамЛайт

от 1 до 4

- ИК-прожектор

от 1 до 28

Комплект кабелей

от 1 до 28

Сетевой коммутатор 8-32 портов РОЕ

от 1 до 12

Конвертер МОКСА

от 1 до 4

Комплекс       аппаратно-программный

«ТРАФИК-СКАНЕР-К2». Формуляр

4278-010-63796276-2018 ФО

1

Комплексы      аппаратно-программные

«ТРАФИК-СКАНЕР-К2». Руководство по эксплуатации

4278-010-63796276-2018 РЭ

1

Комплексы      аппаратно-программные

«ТРАФИК-СКАНЕР -К2».     Методика

поверки

1

* количество составных частей комплекса определяется по заказу

* * тип блока радиолокационного определяется по заказу

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» документа 4278-010-63796276-2018 РЭ

«Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-К2». Руководство по эксплуатации»

Нормативные документы

4278-010-63796276-2018 ТУ «Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-

К2». Технические условия».
