Газоанализаторы AF22е мод. AF22е, AF22е/СH2S, AF22е/СTRS

Номер в ГРСИ РФ: 72008-18
Категория: Газоанализаторы
Производитель / заявитель: Фирма "Environnement S.A.", Франция

Газоанализаторы АБ22е модификаций АБ22е, АБ22е/СИ28, АБ22е/СТК8 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений объемной доли или массовой концентрации диоксида серы (SO2), сероводорода (H2S) и суммарного содержания соединений восстановленной серы (TRS) в пересчете на H2S в атмосферном воздухе, в воздухе рабочей зоны и в технологических газовых смесях.

Нужна поверка? Найдите поверителя на сайте www.ktopoverit.ru

Скачать

72008-18: Описание типа СИ Скачать 227.2 КБ
72008-18: Методика поверки Скачать 7.6 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 72008-18
Наименование Газоанализаторы
Модель AF22е мод. AF22е, AF22е/СH2S, AF22е/СTRS
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель ФРАНЦИЯ
Срок свидетельства (Или заводской номер) 01.08.2023
Производитель / Заявитель

Фирма "Environnement S.A.", Франция

ФРАНЦИЯ


Назначение

Газоанализаторы АБ22е модификаций АБ22е, АБ22е/СИ28, АБ22е/СТК8 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений объемной доли или массовой концентрации диоксида серы (SO2), сероводорода (H2S) и суммарного содержания соединений восстановленной серы (TRS) в пересчете на H2S в атмосферном воздухе, в воздухе рабочей зоны и в технологических газовых смесях.

Описание

Принцип действия газоанализаторов - флуоресцентный. Метод основан на принципе измерения интенсивности флуоресценции молекул SO2, вызванной поглощением энергии в ультрафиолетовой области спектра. Полоса поглощения SO2 лежит в пределах от 190 до 230 нм, в диапазоне, относительно свободном от влияния мешающих компонентов.

Газоанализаторы представляют собой одноблочные стационарные многоканальные приборы непрерывного действия. Модификация AF22е/СTRS состоит из двух соединенных между собой блоков.

Конструктивно газоанализаторы выполнены в металлическом корпусе для установки на стол или в стойку.

Ультрафиолетовое излучение от источника возбуждает молекулы SO2, вызывая их свечение (флуоресценцию), интенсивность которого измеряется фотоумножителем. Интенсивность флуоресценции, воздействующее на фотоумножитель, прямо пропорционально содержанию SO2 в анализируемой газовой пробе, отбор которой проводится при помощи встроенного побудителя расхода. На входе газовой пробы в газоанализатор расположены фильтры для очистки от пыли, оксида азота, ароматических углеводородов и влаги.

При контроле сероводорода анализируемая проба газа попадает в блок конвертера, встроенный в газоанализатор, где на специальном фильтре проходит очистку от SO2, а затем при температуре 340 0С происходит реакция окисления сероводорода до диоксида серы. При этом газоанализатор переводится из режима измерения SO2 в режимы измерения H2S или SO2 и H2S.

При определении суммарного содержания соединений восстановленной серы (TRS) анализируемая проба газа попадает в блок конвертера, где на специальном фильтре проходит очистку от SO2, а затем при температуре 870 °С происходит реакция окисления соединений восстановленной серы (TRS) до диоксида серы. При этом газоанализатор переводится из режима измерения SO2 в режимы измерения TRS или SO2 и TRS.

Результаты измерений выводятся:

-    на жидкокристаллический дисплей, расположенный на передней панели;

-    на мониторе ПК, подключенного через цифровой выходной интерфейс Ethernet;

-    на электронных устройствах, имеющих возможность поддерживать протокол Wi-Fi и имеющих веб-браузер, подключенных к газоанализатору по беспроводному протоколу обмена данными Wi-Fi.

На передней панели прибора расположены:

-    дисплей, который обеспечивает вывод режима работы, результатов измерений в вы-

3    3

бранных единицах измерений (ppm (ppb) или мг/м (мкг/м )), а также вывод информации, необходимой для программирования и для тестирования прибора;

Способ отбора пробы - принудительный, за счет встроенного побудителя расхода.

Газоанализаторы выпускаются в трех модификациях:

-    AF22e - для измерения объемной доли или массовой концентрации диоксида серы

(SO2);

-    АБ22е/СН^ - для измерения объемной доли или массовой концентрации диоксида серы (SO2) и сероводорода (H2S);

-    АБ22е/СТК^ - для измерения объемной доли или массовой концентрации диоксида серы (SO2) и суммарного содержания соединений восстановленной серы (TRS) в пересчете на H2S;

Газоанализаторы модификаций АБ22е и АБ22е/СН^ могут быть с диапазоном измерений до 1 млн-1 или до 10 млн-1.

Газоанализаторы могут выпускаться без дисплея, только с цифровым выходным интерфейсом Ethernet и Wi-Fi.

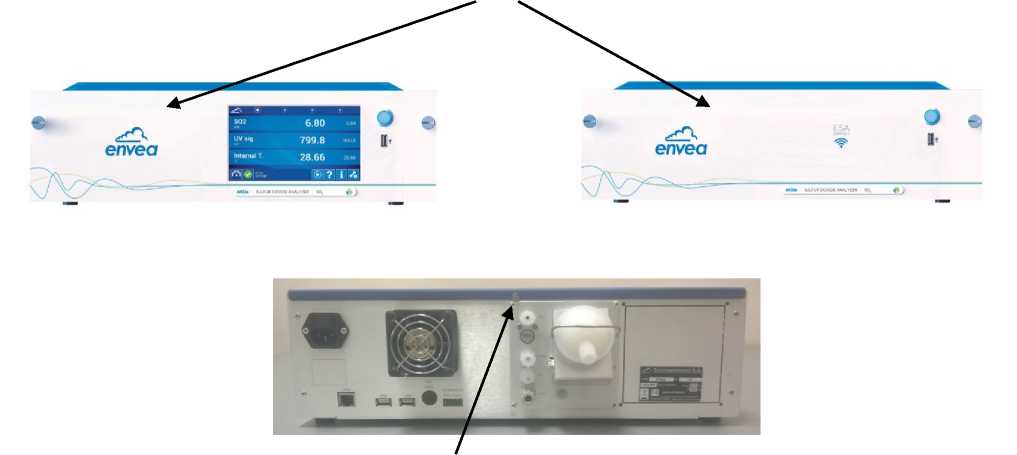

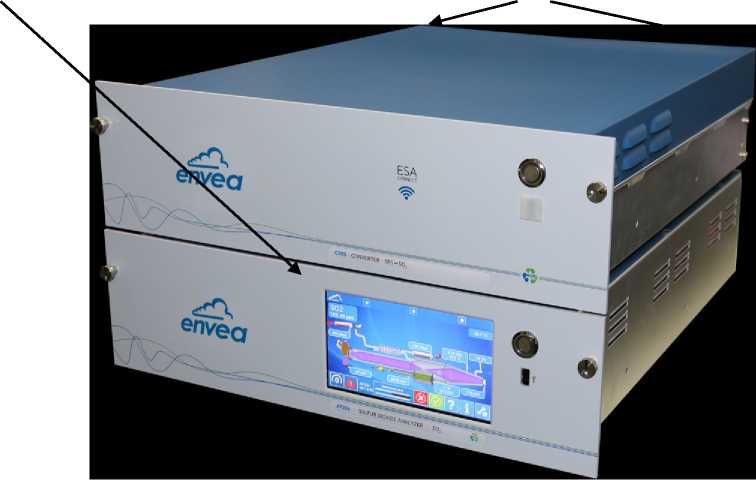

Общий вид газоанализаторов, место нанесения знака поверки и место пломбирования представлены на рисунках 1 и 2.

Программное обеспечение

Г азоанализаторы имеют встроенное программное обеспечение (ПО).

ПО осуществляет функции:

-    расчет содержания определяемого компонента;

-    отображение результатов измерений на ЖКИ дисплее газоанализатора;

-    передачу результатов измерений по интерфейсу связи с компьютером;

-    контроль целостности программных кодов ПО, настроечных и калибровочных констант;

-    контроль общих неисправностей (связь, конфигурация);

-    контроль архивации измерений;

-    отображения результатов измерения и управления по цифровому интерфейсу Ethernet или Wi-Fi на ПК или электронных устройствах;

-    контроль внешней связи Ethernet, USB, Wi-Fi.

Газоанализаторы AF22е модификаций AF22е и AF22е/СH2S могут иметь две различные версии встроенного ПО в зависимости от диапазона измерения - до 1 млн-1 или до 10 млн-1.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Г азоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

для диапазона измерений до 1 млн-1

для диапазона измерений до 10 млн-1.

Идентификационное наименование ПО

AF22е

AF22е

Номер версии (идентификационный номер) ПО ])

v 1.0.m

v 1.0.р

Цифровой идентификатор ПО

-

1) Номер версии ПО должен быть не ниже указанного в таблице.

Технические характеристики

Таблица 2 - Основные метрологические характеристики

Определяемый компонент, модификация

Диапазоны показаний,

-1

млн

(PPm)

Диапазоны измерений

Пределы

допускаемой

основной

погрешности 2)

Область

применения

объемной доли, млн-1 (ppm)

массовой концентрации1, мг/м3

приве-денной3), (Y), %

относи

тельной

(5), %

1

2

3

4

5

6

7

Диоксид серы (SO2), AF22^ AF22е/СH2S, AF22е/СTRS

от 0 до 1,0

от 0 до 0,02 включ. св. 0,02 до 1,0

от 0 до 0,06 включ. св. 0,06 до 3,0

±15

±15

Контроль ПДК

атмосферного

воздуха

от 0 до 10

от 0 до 0,02 включ. св. 0,02 до 10

от 0 до 0,06 включ. св. 0,06 до 30

±15

±15

Контроль ПДК атмосферного воздуха и воздуха рабочей зоны, технологические газовые смеси

Сероводород

(H2S),

AF22е/СH2S

от 0 до 1 4)

от 0 до 0,005 включ. св. 0,005 до 1

от 0 до 0,008 включ. св. 0,008 до 1,5

±20

±20

Контроль

ПДК

атмосферного

воздуха

от 0 до 10 4)

от 0 до 0,005 включ. св. 0,005 до 10

от 0 до 0,008 включ. св. 0,008 до 15

±20

±20

Контроль ПДК атмосферного воздуха и воздуха рабочей зоны, технологические газовые смеси

TRS в пересчете на H2S, AF22е/СTRS

от 0 до 1

от 0 до 0,02 включ. св. 0,02 до 1

от 0 до 0,03 включ. св. 0,03 до 1,5

±15

±15

Технологические газовые смеси

1)    1 3

Пересчет объемной доли (млн ) в массовую концентрацию компонента (мг/м ) для атмосферного воздуха проводится с использованием коэффициентов, равных для SO2 - 2,86; H2S - 1,52; TRS 9 по сероводороду) - 1,52 (при 0 оС и 760 мм рт. ст. в соответствии с требованиями РД 52.04.186-89.

2)    -1 3

Пересчет объемной доли (млн ) в массовую концентрацию компонента (мг/м ) для воздуха рабочей зоны проводится с использованием коэффициента, равного для SO2 - 2,66; H2S - 1,41 (при +20 оС и 760 мм рт. ст.) в соответствии с требованиями ГОСТ 12.1.005-88.

3)    Приведенная к верхнему пределу измерений (ВПИ).

4)    Пределы допускаемой основной погрешности нормированы при условии использования для градуировки и поверки газоанализаторов поверочного нулевого газа с объемной долей SO2 не более 0,002 млн-1 (генератор нулевого воздуха ZAG 7001 - рабочий эталон 1-го разряда,

регистрационный номер 61769-15; генераторы нулевого воздуха моделей 701, 701Н, Т701, Т701Н, 751, 751Н - рабочие эталоны 1-го разряда, регистрационный номер 57258-14), H2S не более 0,0005 млн-

1 (генератор нулевого воздуха 2АО 7001- рабочий эталон 1-го разряда)_

Таблица 3 - Метрологические и основные технические характеристики

Наименование характеристики

Значение

Предел допускаемой вариации показаний газоанализатора, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20 °С в пределах рабочих условий эксплуатации на каждые 10°С, в долях от предела допускаемой основной погрешности

±0,4

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности

0,3

Пределы допускаемой суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов, указанных в таблице 5, и от взаимного влияния друг на друга определяемых компонентов в анализируемой газовой смеси, в долях от предела допускаемой основной погрешности

±0,4

Нормальные условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %, не более

-    диапазон атмосферного давления, кПа

от +15 до +25 80

от 98 до 104,6

Время установления показаний (время усреднения) Т0,9, с, не более:

-    при определении SO2 или H2S

-    при определении H2S и SO2

-    при определении SO2 и TRS

от 20 до 120 405 450

Время прогрева газоанализатора, мин, не более

60

Напряжение питания переменным током частотой (50±1) Гц, В

230±23

Потребляемая электрическая мощность, В • А, не более

280

Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч

24000

Средний срок службы, лет

10

Номинальная цена единицы наименьшего разряда индикатора (для объемной доли):

-    от 0,0 до 999,9 млрд-1 (ppb)

-    от 1000 до 9999) млрд- (ppb)

-    от 0,000 до 9,999 млн-1 (ppm)

0,1 млрд-1 (ppb)

1 млрд-1- 1(ppb) 0,001 млн-1 (ppm)

Пределы допускаемой суммарной относительной (приведенной) погрешности газоанализаторов при контроле ПДКврз вредных веществ в атмосферном воздухе и воздухе рабочей зоны в условиях эксплуатации (в соответствии с Приказом Минприроды России от № 425 от 07.12.2012 г. и Приказом Минздравсоц развития Российской Федерации от 09.09.11. № 1034н ред. от 29.08.2014 г.) приведены в таблице 4.

Таблица 4 - Пределы допускаемой суммарной относительной (приведенной) погрешности газоанализаторов в условиях эксплуатации_

Определяемый

компонент

Диапазоны измерений объемной доли, млн-1

Пределы допускаемой основной погрешности, % (при нормальных условиях)

Пределы допускаемой суммарной погрешности в условиях эксплуатации, %

приведенной

относительной

приведенной

относительной

Диоксид серы (SO2)

от 0 до 0,02 включ.

±15

-

±25

-

св. 0,02 до 1,0

-

±15

-

±25

от 0 до 0,02 включ.

±15

-

±25

-

св. 0,02 до 10

-

±15

-

±25

Сероводород

(H2S)

от 0 до 0,005 включ.

±20

-

±25

-

св. 0,005 до 1

-

±20

-

±25

от 0 до 0,005 включ.

±20

-

±25

-

св. 0,005 до 10

-

±20

-

±25

Таблица 5 - Условия эксплуатации

Наименование

Диапазон

температуры

окружающей

о/'ч

среды, С

Диапазон относительной влажности окружающей среды при температуре +25 oC, %

Диапазон атмосферного давления, кПа

AF22е модификаций AF22е, AF22е/СH2S, AF22е/CTRS

от +15 до +25

от 20 до 95

от 84 до 106,7

Содержание неизмеряемых компонентов, не более:

оксид азота

для канала измерений H2S для остальных каналов

0,05 млн-1 0,5 млн-1

метан

100 млн-1

озон

0,5 млн-1

оксид углерода

200 млн-1

диоксид углерода

0,03 % (об)

диоксид азота

1 -1 1 млн

кислород

от 10 до 21 % (об.), остальное азот

ароматические углеводороды

0,1 млн-1

меркаптаны

0,1 млн-1

Таблица 6 - Габаритные размеры и масса

Наименование

Г абаритные размеры, мм, не более

Масса, кг, не более

длина

ширина

высота

AF22^ AF22е/CTRS

606

483

133

7,1

AF22е/СH2S

606

483

133

8,1

блок конвертера

606

483

133

9,1

Знак утверждения типа

наносится на табличку, расположенную на задней панели газоанализатора, и способом компьютерной графики на титульный лист руководства по эксплуатации.

Комплектность

Таблица 7 - Комплектность газоанализаторов

Наименование

Обозначение

Количество

Примечание

Газоанализатор

-    модификации AF22е или

-    модификации AF22е/CH2S или

-    модификации AF22е/CTRS в составе:

-    измерительный блок AF22е/CTRS

-    блок конвертера CTRS

AF22е AF22е /CH2S

AF22е/CTRS

CTRS

1 шт.

исполнение по заказу

Комплект запасных частей

-

1 комплект

Руководство по эксплуатации

РЭ

1 экз.

Методика поверки

МП-242-2173-2018

1 экз.

Поверка

осуществляется по документу МП-242-2173-2018 «ГСИ. Газоанализаторы ЛР22е модификаций AF22е, AF22е/СH2S, AF22е/СTRS. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 14 февраля 2018 г.

Основные средства поверки:

-    генератор газовых смесей ГГС модификаций ГГС-Р, ГГС-К или ГГС-03-03 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15) в комплекте со стандартными образцами состава газовых смесей в баллонах под давлением: H2S/N2 (ГСО 10537-2014), SO2/N2 (ГСО 10537-2014);

-    генератор нулевого воздуха ZAG 7001 - рабочий эталон 1-го разряда (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 61769-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на газоанализатор, как указано на рисунках 1 и 2, в виде наклейки или наклеивается на свидетельство о поверке на газоанализатор.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к газоанализаторам ЛЕ22е модификаций ЛЕ22е, ЛЕ22е/СИ28, ЛЕ22е/СТК8

Приказ Минприроды России от № 425 от 07.12.2012 г. Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений

Приказ Министерства здравоохранения и социального развития Российской Федерации от 09.09.11. № 1034н ред. от 29.08.2014 г. Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности

ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
