Преобразователи давления измерительные ИЗМЕРКОН
| Номер в ГРСИ РФ: | 72109-18 |
|---|---|
| Производитель / заявитель: | ЗАО "ТИМОС", г.С.-Петербург |
Преобразователи давления измерительные ИЗМЕРКОН (далее по тексту -преобразователи) предназначены для измерений и непрерывного преобразования избыточного, абсолютного, давления-разряжения, разности давлений нейтральных и агрессивных жидких и газообразных сред, а также гидростатического давления (уровня) нейтральных и агрессивных жидких сред в нормированный аналоговый выходной сигнал постоянного тока, напряжения или цифровой сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72109-18 |
| Действует | по 03.08.2029 |
| Наименование | Преобразователи давления измерительные |
| Модель | ИЗМЕРКОН |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b9b952ac-e828-32b7-1b9d-2dcb49b2ccea |
Производитель / Заявитель
Акционерное общество «ТИМОС» (АО «ТИМОС»), г. Санкт-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
для преобразователей с пределами осн. привед. погрешности ±0,25 %, ±0,5 %
3 года
для преобразователей с пределами осн. привед. погрешности ±0,1 %
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 585 (99%) |
| Неуспешных поверок (СИ непригодно) | 5 (1 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
72109-18: Описание типа
2022-72109-18.pdf
|
Скачать | 616.2 КБ | |
|
72109-18: Методика поверки
2018-mp72109-18.pdf
|
Скачать | 457.7 КБ |
Описание типа
Назначение
Преобразователи давления измерительные ИЗМЕРКОН (далее по тексту -преобразователи) предназначены для измерений и непрерывного преобразования избыточного, абсолютного, давления-разряжения, разности давлений нейтральных и агрессивных жидких и газообразных сред, а также гидростатического давления (уровня) нейтральных и агрессивных жидких сред в нормированный аналоговый выходной сигнал постоянного тока, напряжения или цифровой сигнал.
Описание
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
В качестве чувствительного элемента применяется кремниевый кристалл с измерительной мембраной, на которую нанесены полупроводниковые тензорезисторы, соединенные по мостовой схеме. Измеряемое давление через защитную мембрану, предохраняющую чувствительный элемент от воздействия рабочей среды, поступает на измерительную мембрану чувствительного элемента и вызывает ее деформацию, которая приводит к изменению сопротивления тензорезисторов и разбалансу моста. Электрический сигнал напряжения разбаланса моста, пропорциональный измеряемому давлению, поступает в блок преобразования для обеспечения температурной компенсации и преобразования в нормированный аналоговый выходной сигнал постоянного тока, или напряжения, или цифровой сигнал по интерфейсу RS-485. Дополнительно преобразователи могут быть оснащены интерфейсом связи I2C, CAN.
Преобразователи выпускаются отградуированными в кПа и МПа, по заказу преобразователи могут быть могут выпущены с другими единицами давления: кгс/см2, кгс/м2, м вод.ст., мм рт. ст., бар, мбар.
Конструктивно преобразователи выполнены в виде единого герметичного корпуса, в котором расположен чувствительный элемент и электронная плата преобразования. От воздействия измеряемой среды чувствительный элемент защищен металлической разделительной мембраной. Измеряемое давление подается через штуцер в рабочую полость преобразователей.
Выпускаемые модификации преобразователей отличаются диапазоном измерений давлений, пределами допускаемых основной и дополнительной температурной погрешностей, выходным сигналом, значением давления перегрузки, вариантом исполнения корпуса, типом измеряемого давления.
Преобразователи ИЗМЕРКОН-ДА предназначены для измерений абсолютного давления, ИЗМЕРКОН-ДАк - для измерений абсолютного давления с компенсацией выходного сигнала эквивалентного давлению 0,1 МПа, ИЗМЕРКОН-ДИ - для измерений избыточного давления, ИЗМЕРКОН-ДИ/Г - для измерений гидростатического давления (уровня), ИЗМЕРКОН-ДИР -для измерений давления-разрежения, ИЗМЕРКОН-ДР - для измерений разрежения, ИЗМЕРКОН-ДД - для измерений разности давлений.
Пломбировка корпуса преобразователя не предусмотрена.
Общий вид преобразователей приведен на рисунках 1 -
2.

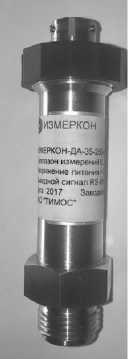

Рисунок 1 - Общий вид преобразователей давления измерительных ИЗМЕРКОН, модификация ИЗМЕРКОН-ДХ-21

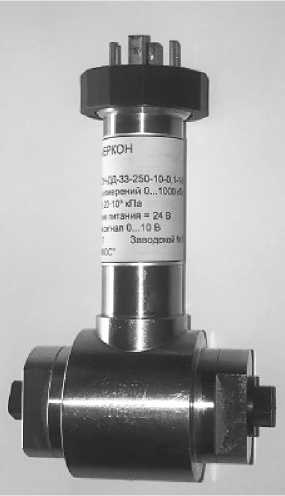

Рисунок 3 - Общий вид преобразователей давления измерительных ИЗМЕРКОН, модификация ИЗМЕРКОН-ДХ-25

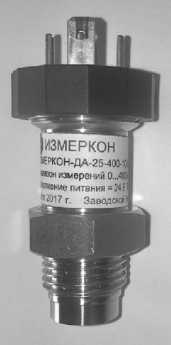

Рисунок 2 - Общий вид преобразователей давления измерительных ИЗМЕРКОН, модификация ИЗМЕРКОН-ДХ-23

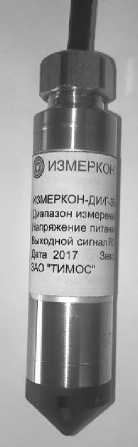

Рисунок 4 - Общий вид преобразователей давления измерительных ИЗМЕРКОН, модификация ИЗМЕРКОН-ДИ/Г-26

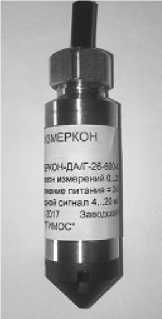

Рисунок 5 - Общий вид преобразователей давления измерительных ИЗМЕРКОН, модификация ИЗМЕРКОН-ДХ-33

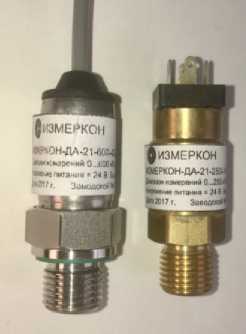

Рисунок 6 - Общий вид преобразователей давления измерительных ИЗМЕРКОН, модификация ИЗМЕРКОН-ДХ-35

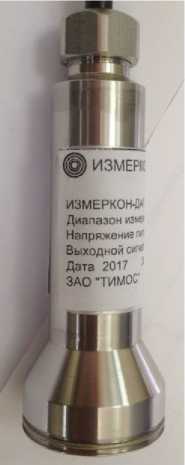

Рисунок 7 - Общий вид преобразователей давления измерительных ИЗМЕРКОН, модификация ИЗМЕРКОН-ДИ/Г-36

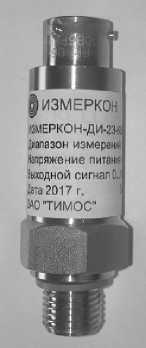

Рисунок 8 - Общий вид преобразователей давления измерительных ИЗМЕРКОН, модификация ИЗМЕРКОН-ДИ/Г-37
Рисунок 9 - Общий вид преобразователей давления измерительных ИЗМЕРКОН, модификация ИЗМЕРКОН-ДИ/Г-38
Рисунок 10 - Общий вид преобразователей давления измерительных ИЗМЕРКОН, модификация ИЗМЕРКОН-ДД-33, ИЗМЕРКОН-ДД-39
Рисунок 11 - Общий вид преобразователей давления измерительных ИЗМЕРКОН, модификация ИЗМЕРКОН-ДХ-41
|измеркон
ЮЮН-ДД-41-25-в5-0,1-1-МИ
яетн измерений 0...25 кПа
рвение питания = 24 В
едкой сигнал RS 485
Заводской № 13
Рисунок 12 - Общий вид преобразователей давления измерительных ИЗМЕРКОН, модификация ИЗМЕРКОН-ДД-41
Программное обеспечение
Преобразователи функционируют под управлением встроенного программного обеспечения (ПО). ПО выполняет следующие функции: считывание информации, хранение калибровочных констант, преобразование полученных данных с учетом калибровочных констант и передачу результата на блоки выдачи аналогового и цифрового сигнала, а так же хранение данных о превышении предельно допустимого давления.
Влияние встроенного ПО преобразователей учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) ПО |
Значение |
|
Идентификационное наименование ПО |
IZ_5xx_ALL.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.01 |
Технические характеристики
Таблица 2 - Метрологические характеристики преобразователей модификаций
ИЗМЕРКОН-ДА-21, ИЗМЕРКОН-ДАк-21, ИЗМЕРКОН-ДИ-21, ИЗМЕРКОН-ДИР-21
|
Наименование характеристики |
Значение | ||
|
ИЗМЕРКОН-ДА-21, ИЗМЕРКОН-ДАк-21 |
ИЗМЕРКОН-ДИ-21 |
ИЗМЕРКОН-ДИР-21 | |
|
1 |
2 |
3 |
4 |
|
Диапазоны измерений (ДИ) давления, МПа |
от 0 до 100 |
от 0 до 2,5 |
от -0,1 до 0,9 |
|
Верхние пределы измерений (ВПИ) давления из ряда по ГОСТ 22520, МПа |
от 0,1 до 100 |
от 0,1 до 2,5 |
от 0,06 до 0,9 |
|
Пределы допускаемой основной приведенной погрешности у(1), % от ДИ |
±0,25(2) ±0,5 |
±0,25(2) ±0,5 |
±0,25(2) ±0,5 |
|
1 |
2 |
3 |
4 |
|
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ |
0,65у |
0,65у |
0,65у |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
(1) Конкретное значение погрешности указывается в паспорте на преобразователь.
(2) Только для преобразователей с ВПИ св. 0,06 МПа.
Таблица 3 - Метрологические характеристики преобразователей модификаций
ИЗМЕРКОН-ДА-23, ИЗМЕРКОН-ДАк-23, ИЗМЕРКОН-ДА-25, ИЗМЕРКОН-ДАк-25,
ИЗМЕРКОН-ДИ-23, ИЗМЕРКОН-ДИ-25
|
Наименование характеристики |
Значение | ||
|
ИЗМЕРКОН-ДА-23, ИЗМЕРКОН-ДАк-23 |
ИЗМЕРКОН-ДИ-23; ИЗМЕРКОН-ДИ- 25 |
ИЗМЕРКОН-ДА-25; ИЗМЕРКОН-ДАк-25 | |
|
Диапазоны измерений (ДИ) давления, МПа |
от 0 до 100 |
от 0 до 2,5 |
от 0 до 60 |
|
Верхние пределы измерений (ВПИ) давления из ряда по ГОСТ 22520, МПа |
от 0,01 до 100 |
от 0,01 до 2,5 |
от 0,01 до 60 |
|
Пределы допускаемой основной приведенной погрешности у(1), % от ДИ |
±0,1(2) ±0,25 ±0,5 |
±0,1(2) ±0,25 ±0,5 |
±0,1(2) ±0,25 ±0,5 |
|
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ |
0,65у |
0,65у |
0,65у |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
(1) Конкретное значение погрешности указывается в паспорте на преобразователь.
(2) Только для преобразователей с ВПИ св. 0,1 МПа.
Таблица 4 - Метрологические характеристики преобразователей модификаций ИЗМЕРКОН-ДИР-23, ИЗМЕРКОН-ДИР-25, ИЗМЕРКОН-ДР-23, ИЗМЕРКОН-ДР-25, ИЗМЕРКОН-ДИ/Г-26
|
Наименование характеристики |
Значение | ||
|
ИЗМЕРКОН-ДИР-23, ИЗМЕРКОН-ДИР-25 |
ИЗМЕРКОН-ДР-23, ИЗМЕРКОН-ДР-25 |
ИЗМЕРКОН-ДИ/Г-26 | |
|
1 |
2 |
3 |
4 |
|
Диапазоны измерений (ДИ) давления, МПа |
от -0,1 до 2,4 |
от -0,1 до 0 |
от 0 до 2,5 |
|
Верхние пределы измерений (ВПИ) давления из ряда по ГОСТ 22520, МПа |
от 0,015 до 2,4 |
от 0,01 до 0,1 |
от 0,01 до 2,5 |
|
1 |
2 |
3 |
4 |
|
Пределы допускаемой основной приведенной погрешности у(1), % от ДИ |
±0,1(2) ±0,25 ±0,5 |
±0,25 ±0,5 |
±0,25 ±0,5 |
|
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ |
0,65у |
0,65у |
0,65у |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
(1) Конкретное значение погрешности указывается в паспорте на преобразователь.
(2) Только для преобразователей с ВПИ св. 0,1 МПа.
Таблица 5 - Метрологические характеристики преобразователей модификаций
ИЗМЕРКОН-ДА-33, ИЗМЕРКОН-ДАк-33, ИЗМЕРКОН-ДА-35. ИЗМЕРКОН-ДАк-35,
ИЗМЕРКОН-ДИР-33, ИЗМЕРКОН-ДИР-35, ИЗМЕРКОН-ДР-33, ИЗМЕРКОН-ДР-35
|
Наименование характеристики |
Значение | ||
|
ИЗМЕРКОН-ДА-33; ИЗМЕРКОН-ДАк-33; ИЗМЕРКОН-ДА-35; ИЗМЕРКОН-ДАк-35 |
ИЗМЕРКОН-ДИР-33; ИЗМЕРКОН-ДИР-35 |
ИЗМЕРКОН-ДР-33, ИЗМЕРКОН-ДР-35 | |
|
Диапазоны измерений (ДИ) давления, МПа |
от 0 до 100 |
от -0,1 до 2,4 |
от -0,1 до 0 |
|
Верхние пределы измерений (ВПИ) давления из ряда по ГОСТ 22520, МПа |
от 0,01 до 100 |
от 0,015 до 2,4 |
от 0,01 до 0,1 |
|
Пределы допускаемой основной приведенной погрешности у(1), % от ДИ |
±0,025(2) ±0,05(3) ±0,1(4) ±0,25 |
±0,025(2) ±0,05(3) ±0,1(4) ±0,25 |
±0,1(4) ±0,25 ±0,5 |
|
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ кл.т. 0,025 кл.т. 0,05 кл.т. 0,1; 0,25 и 0,5 |
0,3у 0,5у 0,65у |
0,3у 0,5у 0,65у |
- 0,65у |
|
1 |
2 |
3 |
4 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
(1) Конкретное значение погрешности указывается в паспорте на преобразователь.
(2) Только для преобразователей с ВПИ св. 0,1 МПа и цифровым интерфейсом RS-485.
(3) Только для преобразователей с ВПИ св. 0,1 МПа.
(4) Только для преобразователей с ВПИ св. 0,06 МПа.
Таблица 6 - Метрологические характеристики преобразователей модификаций
ИЗМЕРКОН-ДИ-33, ИЗМЕРКОН-ДИ-35, ИЗМЕРКОН-ДД-33, ИЗМЕРКОН-ДД-39
|
Наименование характеристики |
Значение | ||
|
ИЗМЕРКОН-ДИ-33; ИЗМЕРКОН-ДИ-35 |
ИЗМЕРКОН-ДД-33 |
ИЗМЕРКОН-ДД-39 | |
|
Диапазоны измерений (ДИ) давления, МПа |
от 0 до 2,5 |
от -0,1 до 2,5 |
от -0,1 до 25 |
|
Верхние пределы измерений (ВПИ) давления из ряда по ГОСТ 22520, МПа |
от 0,01 до 2,5 |
от 0,01 до 2,5 |
от 0,01 до 25 |
|
Пределы допускаемой основной приведенной погрешности у(1), % от ДИ |
±0,025(2) ±0,05(3) ±0,1(4) ±0,25 |
±0,025(2) ±0,05(3) ±0,1(4) ±0,25 |
±0,05(2) ±0,1(3) ±0,25 |
|
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ кл.т. 0,025 кл.т. 0,05 кл.т. 0,1 и 0,25 |
0,3у 0,5у 0,65у |
0,3у 0,5у 0,65у |
0,5у 0,65у |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
(1) Конкретное значение погрешности указывается в паспорте на преобразователь.
(2) Только для преобразователей с ВПИ св. 0,1 МПа и цифровым интерфейсом RS-485.
(3) Только для преобразователей с ВПИ св. 0,1 МПа.
(4) Только для преобразователей с ВПИ св. 0,06 МПа.
Таблица 7 - Метрологические характеристики преобразователей модификаций ИЗМЕРКОН-ДИ/Г-36, ИЗМЕРКОН-ДИ/Г-37, ИЗМЕРКОН-ДИ/Г-38
|
Наименование характеристики |
Значение | ||
|
ИЗМЕРКОН-ДИ/Г-36 |
ИЗМЕРКОН-ДИ/Г-37 |
ИЗМЕРКОН-ДИ/Г-38 | |
|
1 |
2 |
3 |
4 |
|
Диапазоны измерений (ДИ) давления, МПа |
от 0 до 2,5 |
от 0 до 2,5 |
от 0 до 1 |
|
Верхние пределы измерений (ВПИ) давления из ряда по ГОСТ 22520, МПа |
от 0,01 до 2,5 |
от 0,01 до 2,5 |
от 0,04 до 1 |
|
Пределы допускаемой основной приведенной погрешности у(1), % от ДИ |
±0,05(2) ±0,1(3) ±0,25 |
±0,05(2) ±0,1(3) ±0,25 |
±0,25 ±0,5 |
|
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ кл.т. 0,05 кл.т. 0,1 и 0,25 |
0,5у 0,65у |
0,5у 0,65у |
- 0,65у |
|
1 |
2 |
3 |
4 |
|
Предельное допускаемое давление, % от ВПИ для ВПИ до 100 кПа включ. для ВПИ св. 100 кПа |
300 200 |
300 200 |
300 200 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
|
(1) Конкретное значение погрешности указывается в паспорте на преобразователь. (2) Только для преобразователей с ВПИ св. 0,1 МПа и цифровым интерфейсом RS-485. (3) Только для преобразователей с ВПИ св. 0,1 МПа. | |||
Таблица 8 - Метрологические характеристики преобразователей модификаций ИЗМЕРКОН-
ДА-41; ИЗМЕРКОН-ДИ-41; ИЗМЕРКОН-ДИР-41; ИЗМЕРКОН-ДД-41____________________
|
Наименование характеристики |
Значение | ||
|
ИЗМЕРКОН-ДА-41; ИЗМЕРКОН-ДИ-41 |
ИЗМЕРКОН-ДИР-41 |
ИЗМЕРКОН-ДД-41 | |
|
Диапазоны измерений (ДИ) давления, МПа |
от 0 до 25 |
от -20 до 20 |
от -25 до 25 |
|
Верхние пределы измерений (ВПИ) давления из ряда по ГОСТ 22520, МПа |
от 1 до 25 |
от 0,8 до 20 |
от 1 до 25 |
|
Пределы допускаемой основной приведенной погрешности у(1), % от ДИ |
±0,1(2) ±0,25 ±0,5 |
±0,1(2) ±0,25 ±0,5 |
±0,1(2) ±0,25 ±0,5 |
|
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ |
0,65у |
0,65у |
0,65у |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
|
(1) Конкретное значение погрешности указывается в паспорте на преобразователь. (2) Только для преобразователей с ВПИ св. 4,0 кПа. | |||
Таблица 9 - Основные технические характеристики преобразователей модификаций
ИЗМЕРКОН-ДА-21, ИЗМЕРКОН-ДАк-21, ИЗМЕРКОН-ДИ-21, ИЗМЕРКОН-ДИР-21
|
Наименование характеристики |
Значение | ||
|
ИЗМЕРКОН-ДА-21, ИЗМЕРКОН-ДАк-21 |
ИЗМЕРКОН-ДИ-21 |
ИЗМЕРКОН-ДИР-21 | |
|
Предельное допускаемое давление, % от ВПИ для ВПИ до 20 МПа включ. для ВПИ св. 20 МПа |
200 150 (не более 110 МПа) |
200 150 (не более 110 МПа) |
200 150 (не более 110 МПа) |
|
Выходной сигнал: мА В В В |
от 4 до 20 от 0,5 до 4,5 от 0 до 10 от 0 до 5 |
от 4 до 20 от 0,5 до 4,5 от 0 до 10 от 0 до 5 |
от 4 до 20 от 0,5 до 4,5 от 0 до 10 от 0 до 5 |
|
Напряжение питания постоянного тока: номинальное напряжение, В допустимое рабочее напряжение, В |
24 см. таблицу 16 | ||
|
Потребляемая мощность, ВА, не более |
0,8 | ||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +100 95(1) от 84 до 106,7 | ||
|
Средняя наработка на отказ, ч |
150000 | ||
|
Средний срок службы, лет |
15 | ||
|
(1) При температуре +35 °С без конденсации влаги. | |||
Таблица 10 - Основные технические характеристики преобразователей модификаций
ИЗМЕРКОН-ДА-23, ИЗМЕРКОН-ДАк-23, ИЗМЕРКОН-ДА-25; ИЗМЕРКОН-ДАк-25,
ИЗМЕРКОН-ДИ-23; ИЗМЕРКОН-ДИ-25
|
Наименование характеристики |
Значение | ||
|
ИЗМЕРКОН-ДА-23, ИЗМЕРКОН-ДАк-23 |
ИЗМЕРКОН-ДИ-23; ИЗМЕРКОН-ДИ-25 |
ИЗМЕРКОН-ДА-25; ИЗМЕРКОН-ДАк-25 | |
|
1 |
2 |
3 |
4 |
|
Предельное допускаемое давление, % от ВПИ для ВПИ до 100 кПа включ. для ВПИ св. 100 кПа до 20 МПа включ. для ВПИ св. 20 МПа |
300 200 150 (не более 110 МПа) |
300 200 - |
300 200 150 |
|
Выходной сигнал: мА В В В |
от 4 до 20 от 0,5 до 4,5 от 0 до 10 от 0 до 5 | ||
|
Напряжение питания постоянного тока: номинальное напряжение, В допустимое рабочее напряжение, В |
24 см. таблицу 16 | ||
|
1 |
2 |
3 |
4 |
|
Потребляемая мощность, В^А, не более |
0,8 | ||
|
Условия эксплуатации: - температура окружающей среды, °С кл.т. 0,1 кл.т. 0,25 и 0,5 - относительная влажность, % - атмосферное давление, кПа |
от -10 до +80 от -40 до +100 95(1) от 84 до 106,7 | ||
|
Средняя наработка на отказ, ч |
150000 | ||
|
Средний срок службы, лет |
15 | ||
|
(1) При температуре +35 °С без конденсации влаги. | |||
Таблица 11 - Основные технические характеристики преобразователей модификаций
ИЗМЕРКОН-ДИР-23, ИЗМЕРКОН-ДИР-25, ИЗМЕРКОН-ДР-23, ИЗМЕРКОН-ДР-25,
ИЗМЕРКОН-Ди/Г-26
|
Наименование характеристики |
Значение | ||
|
ИЗМЕРКОН-ДИР-23, ИЗМЕРКОН-ДИР-25 |
ИЗМЕРКОН-ДР-23, ИЗМЕРКОН-ДР-25 |
ИЗМЕРКОН-ДИ/Г-26 | |
|
Предельное допускаемое давление, % от ВПИ для ВПИ до 100 кПа включ. для ВПИ св. 100 кПа |
300 200 |
300 - |
300 200 |
|
Выходной сигнал: мА В В В |
от 4 до 20 от 0,5 до 4,5 от 0 до 10 от 0 до 5 | ||
|
Напряжение питания постоянного тока: номинальное напряжение, В допустимое рабочее напряжение, В |
24 см. таблицу 16 | ||
|
Потребляемая мощность, ВА, не более |
0,8 | ||
|
Условия эксплуатации: - температура окружающей среды, °С кл.т. 0,1 кл.т. 0,25 и 0,5 - относительная влажность, % - атмосферное давление, кПа |
от -10 до +80 от -40 до +100 95(1) от 84 до 106,7 | ||
|
Средняя наработка на отказ, ч |
150000 | ||
|
Средний срок службы, лет |
15 | ||
|
(1) При температуре +35 °С без конденсации влаги. | |||
Таблица 12 - Основные технические характеристики преобразователей модификаций
ИЗМЕРКОН-ДА-33; ИЗМЕРКОН-ДАк-33; ИЗМЕРКОН-ДА-35; ИЗМЕРКОН-ДАк-35,
ИЗМЕРКОН-ДИР-33; ИЗМЕРКОН-ДИР-35, ИЗМЕРКОН-ДР-33, ИЗМЕРКОН-ДР-35
|
Наименование характеристики |
Значение | ||
|
ИЗМЕРКОН-ДА-33; ИЗМЕРКОН-ДАк-33; ИЗМЕРКОН-ДА-35; ИЗМЕРКОН-ДАк-35 |
ИЗМЕРКОН-ДИР-33; ИЗМЕРКОН-ДИР-35 |
ИЗМЕРКОН-ДР-33, ИЗМЕРКОН-ДР-35 | |
|
Предельное допускаемое давление, % от ВПИ для ВПИ до 100 кПа включ. для ВПИ св. 100 кПа до 20 МПа включ. для ВПИ св. 20 МПа |
300 200 150 (не более 110 МПа) |
300 200 - |
300 200 - |
|
Выходной сигнал: мА В В В Цифровой интерфейс |
от 4 до 20 от 0 до 10 от 0 до 5 от 0,1 до 2,5 RS-485(2) | ||
|
Напряжение питания постоянного тока: номинальное напряжение, В допустимое рабочее напряжение, В |
24 см. таблицу 16 | ||
|
Потребляемая мощность, В^А, не более |
0,8 | ||
|
Условия эксплуатации: - температура окружающей среды, °С кл.т. 0,025 кл.т. 0,05 кл.т. 0,1 и 0,25 - относительная влажность, % - атмосферное давление, кПа |
от +10 до +40 от +10 до +80 от -40 до +100 95(1) от 84 до 106,7 | ||
|
Средняя наработка на отказ, ч |
150000 | ||
|
Средний срок службы, лет |
15 | ||
(1) При температуре +35 °С без конденсации влаги.
(2) По заказу к RS-485 может быть добавлен выходной сигнал от 4 до 20 мА или от 0 до 10 В.
Таблица 13 - Основные технические характеристики преобразователей модификаций
ИЗМЕРКОН-ДИ-33; ИЗМЕРКОН-ДИ-35, ИЗМЕРКОН-ДД-33, ИЗМЕРКОН-ДД-39
|
Наименование характеристики |
Значение | ||
|
ИЗМЕРКОН-ДИ-33; ИЗМЕРКОН-ДИ-35 |
ИЗМЕРКОН-ДД-33 |
ИЗМЕРКОН-ДД-39 | |
|
1 |
2 |
3 |
4 |
|
Предельное допускаемое давление, % от ВПИ | |||
|
для ВПИ до 100 кПа включ. |
300 |
300 |
300 |
|
для ВПИ св. 100 кПа до 20 МПа включ. |
200 |
200 |
200 |
|
для ВПИ св. 20 МПа |
- |
- |
150 |
|
1 |
2 |
3 |
4 |
|
Выходной сигнал: мА В В В Цифровой интерфейс |
от 4 до 20 от 0 до 10 от 0 до 5 от 0,1 до 2,5 RS-485(2) |
RS-485(2) | |
|
Напряжение питания постоянного тока: номинальное напряжение, В допустимое рабочее напряжение, В |
24 см. таблицу 16 | ||
|
Потребляемая мощность, ВА, не более |
0,8 | ||
|
Условия эксплуатации: - температура окружающей среды, °С кл.т. 0,025 кл.т. 0,05 кл.т. 0,1 кл.т. 0,25 и 0,5 - относительная влажность, % - атмосферное давление, кПа |
от +10 до +40 от +10 до +80 от -40 до +100 от -40 до +100 95(1) от 84 до 106,7 |
- - от +10 до +50 от -30 до +80 95(1) от 84 до 106,7 | |
|
Средняя наработка на отказ, ч |
150000 | ||
|
Средний срок службы, лет |
15 | ||
|
(1) При температуре +35 °С без конденсации влаги. (2) По заказу к RS-485 может быть добавлен выходной сигнал от 4 до 20 мА или от 0 до 10 В. | |||
Таблица 14 - Основные технические характеристики преобразователей модификаций
ИЗМЕРКОН-ДИ/Г-36, ИЗМЕРКОН-ДИ/Г-37, ИЗМЕРКОН-ДИ/Г-38
|
Наименование характеристики |
Значение | ||
|
ИЗМЕРКОН-ДИ/Г-36 |
ИЗМЕРКОН-ДИ/Г-37 |
ИЗМЕРКОН-ДИ/Г-38 | |
|
1 |
2 |
3 |
4 |
|
Предельное допускаемое давление, % от ВПИ для ВПИ до 100 кПа включ. для ВПИ св. 100 кПа |
300 200 |
300 200 |
300 200 |
|
Выходной сигнал: мА В В В Цифровой интерфейс |
от 4 до 20 от 0 до 10 RS-485(2) |
от 4 до 20 от 0 до 10 от 0 до 5 от 0,1 до 2,5 RS-485(2) | |
|
Напряжение питания постоянного тока: номинальное напряжение, В допустимое рабочее напряжение, В |
24 см. таблицу 16 | ||
|
Потребляемая мощность, В^А, не более |
0,8 | ||
|
Условия эксплуатации: - температура окружающей среды, °С кл.т. 0,05 кл.т. 0,1 кл.т. 0,25 и 0,5 - относительная влажность, % - атмосферное давление, кПа |
от +10 до +50 от -40 до +80 от -40 до +80 95(1) от 84 до 106,7 |
--от -20 до +80 95(1) от 84 до 106,7 | |
|
1 |
2 |
3 |
4 |
|
Средняя наработка на отказ, ч |
150000 | ||
|
Средний срок службы, лет |
15 | ||
|
(1) При температуре +35 °С без конденсации влаги. (2) По заказу к RS-485 может быть добавлен выходной сигнал от 4 до 20 мА или от 0 до 10 В. | |||
Таблица 15 - Основные технические характеристики преобразователей модификаций
ИЗМЕРКОН-ДА-41; ИЗМЕРКОН-ДИ-41; ИЗМЕРКОН-ДИР-41; ИЗМЕРКОН-ДД-41
|
Наименование характеристики |
Значение | ||
|
ИЗМЕРКОН-ДА-41; ИЗМЕРКОН-ДИ-41 |
ИЗМЕРКОН-ДИР-41 |
ИЗМЕРКОН-ДД-41 | |
|
Предельное допускаемое давление, % от ВПИ для ВПИ до 10 кПа включ. для ВПИ св. 10 кПа |
1000 500 |
1000 500 |
1000 500 |
|
Выходной сигнал: Цифровой интерфейс |
RS-485(2) | ||
|
Напряжение питания постоянного тока: номинальное напряжение, В допустимое рабочее напряжение, В |
24 см. таблицу 16 | ||
|
Потребляемая мощность, В^А, не более |
0,8 | ||
|
Условия эксплуатации: - температура окружающей среды, °С кл.т. 0,1 кл.т. 0,25 и 0,5 - относительная влажность, % - атмосферное давление, кПа |
от +10 до +50 от -30 до +80 95(1) от 84 до 106,7 | ||
|
Средняя наработка на отказ, ч |
150000 | ||
|
Средний срок службы, лет |
15 | ||
(1) При температуре +35 °С без конденсации влаги.
(2) По заказу к RS-485 может быть добавлен выходной сигнал от 4 до 20 мА или от 0 до 10 В.
Таблица 16 - Допустимое рабочее напряжение питания постоянного тока
|
Выходной сигнал |
Допустимое рабочее напряжение питания постоянного тока, В |
|
от 4 до 20 мА |
от 8 до 32 |
|
от 0 до 5 В |
от 8 до 28 |
|
от 0,5 до 4,5 В |
от 8 до 32 |
|
от 0 до 10 В |
от 13 до 32 |
|
от 0,1 до 2,5 В |
от 3,5 до 32 |
|
от 0 до 2,5 В |
от 6 до 28 |
Таблица 17 - Масса и габаритные размеры
|
Модификация |
Габаритные размеры, мм, не более |
Масса, кг, не более | |||
|
длина |
ширина |
высота |
диаметр | ||
|
ИЗМЕРКОН-ДХ-21 |
- |
- |
81 |
27 |
0,05 |
|
ИЗМЕРКОН-ДХ-23 |
- |
- |
86 |
27 |
0,12 |
|
ИЗМЕРКОН-ДХ-25 |
- |
- |
67 |
27 |
0,12 |
|
ИЗМЕРКОН-ДИ/Г-26 |
- |
- |
74 |
21 |
0,12 |
|
ИЗМЕРКОН-ДХ-33 |
- |
- |
127 |
27 |
0,14 |
|
ИЗМЕРКОН-ДД-33 |
40 |
121 |
130 |
- |
0,50 |
|
ИЗМЕРКОН-ДХ-35 |
- |
- |
113 |
27 |
0,16 |
|
ИЗМЕРКОН-ДИ/Г-36 |
- |
- |
95 |
21 |
0,20 |
|
ИЗМЕРКОН-ДИ/Г-37 |
- |
- |
127 |
22 |
0,20 |
|
ИЗМЕРКОН-ДИ/Г-38 |
- |
- |
91 |
21 |
0,20 |
|
ИЗМЕРКОН-ДД-39 |
40 |
142 |
130 |
- |
0,50 |
|
ИЗМЕРКОН-ДХ-41 |
- |
- |
74 |
38 |
0,20 |
|
ИЗМЕРКОН-ДД-41 |
- |
- |
78 |
50 |
0,20 |
Знак утверждения типа
наносится на корпус преобразователя методом наклейки или иным методом, на титульный лист руководства по эксплуатации и паспорт типографским способом.
Комплектность
Таблица 18 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Преобразователь |
см. таблицу 19 |
1 шт. |
|
Паспорт |
см. таблицу 19 |
1 экз. |
|
Руководство по эксплуатации |
СД2.832.097 РЭ |
1 экз. (на партию не более 10 шт., поставляемых в один адрес) |
|
Методика поверки |
МП 231-0055-2018 |
1 экз. |
Таблица 19 - Обозначение технической документации
|
Модификация |
Вариант корпуса |
Обозначение преобразователя |
Обозначение паспорта |
|
1 |
2 |
3 |
4 |
|
ИЗМЕРКОН-ДА |
21 |
СД2.832.097 |
СД2.832.097 ПС |
|
23 |
СД2.832.098 | ||
|
25 |
СД2.832.099 | ||
|
33 |
СД2.832.101 | ||
|
35 |
СД2.832.102 | ||
|
41 |
СД2.832.108 | ||
|
ИЗМЕРКОН-ДАк |
21 |
СД2.832.097 |
СД2.832.098 ПС |
|
23 |
СД2.832.098 | ||
|
25 |
СД2.832.099 | ||
|
33 |
СД2.832.101 | ||
|
35 |
СД2.832.102 |
|
1 |
2 |
3 |
4 |
|
ИЗМЕРКОН-ДИ |
21 |
СД2.832.097 |
СД2.832.108 ПС |
|
23 |
СД2.832.098 | ||
|
25 |
СД2.832.099 | ||
|
33 |
СД2.832.101 | ||
|
35 |
СД2.832.102 | ||
|
41 |
СД2.832.108 | ||
|
ИЗМЕРКОН-ДИР |
21 |
СД2.832.097 |
СД2.832.099 ПС |
|
23 |
СД2.832.098 | ||
|
25 |
СД2.832.099 | ||
|
33 |
СД2.832.101 | ||
|
35 |
СД2.832.102 | ||
|
41 |
СД2.832.108 | ||
|
ИЗМЕРКОН-ДР |
23 |
СД2.832.098 |
СД2.832.100 ПС |
|
25 |
СД2.832.099 | ||
|
33 |
СД2.832.101 | ||
|
35 |
СД2.832.102 | ||
|
ИЗМЕРКОН-ДД |
33 |
СД2.832.107 |
СД2.832.107 ПС |
|
39 |
СД2.832.106 | ||
|
41 |
СД2.832.109 | ||
|
ИЗМЕРКОН-ДИ/Г |
26 |
СД2.832.100 | |
|
36 |
СД2.832.103 | ||
|
37 |
СД2.832.104 | ||
|
38 |
СД2.832.105 |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1-106 Па
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП
ТУ 26.51.52-015-28960776-2017 Технические условия. Преобразователи давления измерительные ИЗМЕРКОН
