Расходомеры-счетчики электромагнитные ВЗЛЕТ СК
| Номер в ГРСИ РФ: | 72202-18 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ЗАО "Взлет", г.С.-Петербург |
Расходомеры-счетчики электромагнитные ВЗЛЕТ СК предназначены для измерений объемного расхода и объема жидкости в потоке.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72202-18 |
| Наименование | Расходомеры-счетчики электромагнитные |
| Модель | ВЗЛЕТ СК |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 24.08.2023 |
Производитель / Заявитель
АО "ВЗЛЕТ", г.С.-Петербург; ООО "Завод Взлет", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 465 |
| Найдено поверителей | 10 |
| Успешных поверок (СИ пригодно) | 465 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 72202-18: Описание типа СИ | Скачать | 134.1 КБ | |
| 72202-18: Методика поверки МП 0748-1-2018 | Скачать | 485 КБ |
Описание типа
Назначение
Расходомеры-счетчики электромагнитные ВЗЛЕТ СК предназначены для измерений объемного расхода и объема жидкости в потоке.
Описание
Принцип действия расходомеров-счетчиков электромагнитных ВЗЛЕТ СК основан на измерении электродвижущей силы, пропорциональной скорости потока, возникающей при прямом и (или) обратном (реверсивном) движении потока электропроводящей жидкости через наведенное системой электромагнитных катушек элетромагнитное поле. Электродвижущая сила измеряется и преобразуется в значение объемного расхода и объема жидкости.
Расходомеры-счетчики электромагнитные ВЗЛЕТ СК состоят из корпуса, проточная часть которого выполнена из немагнитного материала, катушек индуктивности, электродов, блока преобразования и присоединительных участков.
Катушки индуктивности создают электромагнитное поле в проточной части расходомеров-счетчиков электромагнитных ВЗЛЕТ СК. Электроды обеспечивают измерение электродвижущей силы. Блок преобразования обеспечивает: преобразование измеренных величин, полученных с электродов в значение объемного расхода, определение объема жидкости и передачу данных по импульсному и (или) цифровому интерфейсу RS-485.
Расходомеры-счетчики электромагнитные ВЗЛЕТ СК выпускаются в исполнениях, отличающихся: динамическим диапазоном измерений объемного расхода измеряемой среды и пределами допускаемой относительной погрешности измерений объемного расхода и объема измеряемой среды; типом электрического питания; способом присоединения к гидравлическому тракту и комплектом монтажных частей.
Маркировка расходомеров-счетчиков электромагнитных ВЗЛЕТ СК осуществляется следующим образом:
Расходомер-счетчик электромагнитный ВЗЛЕТ СК- Х Х Х Х а б в г
где а - код исполнения, определяющий тип электрического питания. Принимает значения: 4 - исполнение с сетевым питанием; 5 - исполнение с автономным питанием;
б - код исполнения, определяющий динамический диапазон измерений объемного расхода измеряемой среды и пределы допускаемой относительной погрешности расходомера-счетчика электромагнитных ВЗЛЕТ СК. Принимает значения от 0 до 7;
в - код исполнения, определяющий способ присоединения и комплект монтажных частей. Принимает значения: 1 - соединение «сэндвич», комплект монтажных частей тип А; 2 - соединение «сэндвич», комплект монтажных частей тип Б; 3 -фланцевое соединение, комплект монтажных частей тип В; 4 - фланцевое соединение, комплект монтажных частей тип Г;
г - код маркировки, определяющий материал выполнения комплекта монтажных частей. Принимает значения: 1 - нержавеющая сталь; 2 - углеродистая сталь; 3 - пластик.
Общий вид расходомеров-счетчиков электромагнитных ВЗЛЕТ СК представлен на рисунке 1.

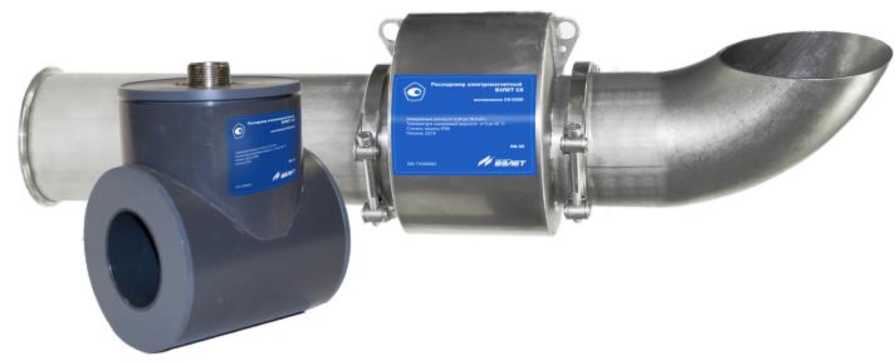

Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных ВЗЛЕТ СК
Пломбировка от несанкционированного доступа расходомеров-счетчиков электромагнитных ВЗЛЕТ СК осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную на контровочной проволоке, пропущенную через пломбировочные отверстия винтов крепления разъема на корпусе расходомера-счетчика электромагнитного ВЗЛЕТ СК. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлена на рисунке 2.

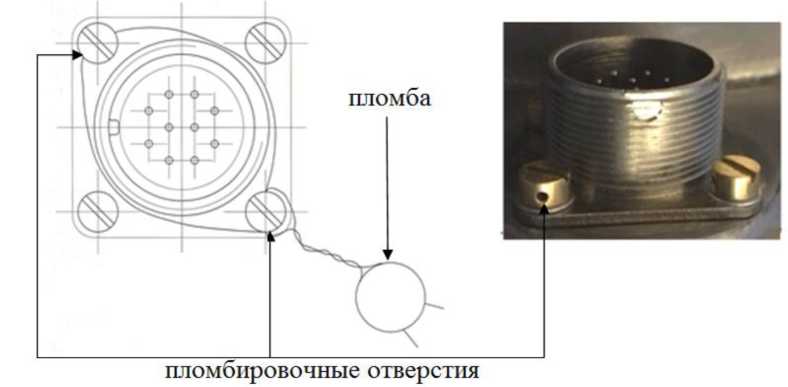

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков электромагнитных ВЗЛЕТ СК
Программное обеспечение
Программное обеспечение расходомеров-счетчиков электромагнитных ВЗЛЕТ СК встроенное.
Программное обеспечение расходомеров-счетчиков электромагнитных ВЗЛЕТ СК предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений.
Программное обеспечение после включения питания проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Защита программного обеспечения расходомеров-счетчиков электромагнитных ВЗЛЕТ СК от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется механическим опломбированием.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения расходомеров-счетчиков электромагнитных ВЗЛЕТ СК приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VZLJOT SK |
|
Номер версии (идентификационный номер) ПО |
_______ V не ниже 41.86.00.01 |
|
Цифровой идентификатор ПО |
_ |
|
*Номер версии программного обеспечения указывается в паспорте расходомера-счетчика электромагнитного ВЗЛЕТ СК | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Маркировка расходомера-счетчика электромагнитного ВЗЛЕТ СК |
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости в потоке, % |
Диапазон измерений объемного расхода жидкости, м3/ч |
|
СК-Х0ХХ |
±5,0 |
от 0,002^Рнаиб до 0,004^наиб |
|
±3,0 |
от 0,004^наиб (включ.) до 0,0067^наиб | |
|
±2,0 |
от 0,0067^Рнаиб (включ.) до 0,02^наиб | |
|
±1,0 |
от 0,02^наиб (включ.) до 0,05^наиб | |
|
±0,5 |
от 0,05^наиб (включ.) до Рнаиб | |
|
СК-Х1ХХ |
±0,5 |
от 0,05^наиб До Рнаиб |
|
СК-Х2ХХ |
±1,0 |
от 0,02^Q|I;1h6 до Qii;ih6 |
|
СК-Х3ХХ |
±2,0 |
от 0,0067^наиб до Qнаиб |
|
СК-Х4ХХ |
±2,0 |
от 0,004^наиб До Оаиб |
|
СК-Х5ХХ |
±3,0 |
от 0,004^наиб до Оаи, |
|
СК-Х6ХХ |
±5,0 |
от 0,002^наиб до Оаи, |
|
СК-Х7ХХ |
±10,0 |
от 0,002^наиб до Оаиб |
|
Примечание - Qh^ — наибольший объемный расход жидкости, м3/ч, указан в паспорте расходомера-счетчика электромагнитного ВЗЛЕТ СК | ||
Таблица 3 - Значения диапазонов измерений объемного расхода расходомеров-счетчиков электромагнитных ВЗЛЕТ СК
|
Номинальный диаметр |
Диапазон измерений объемного расхода, м3/ч |
|
DN20 |
от 0,011 до 6,8 |
|
DN25 |
от 0,011 до 10,6 |
|
DN32 |
от 0,012 до 17,4 |
|
DN40 |
от 0,018 до 27,2 |
|
DN50 |
от 0,014 до 42,5 |
|
DN65 |
от 0,024 до 71,7 |
|
DN80 |
от 0,036 до 108,7 |
|
DN100 |
от 0,057 до 169,8 |
|
DN125 |
от 0,088 до 265,3 |
|
DN150 |
от 0,127 до 382,1 |
|
Номинальный диаметр |
Диапазон измерений объемного расхода, м3/ч |
|
DN200 |
от 0,226 до 679,2 |
|
DN250 |
от 0,354 до 1061,3 |
|
DN300 |
от 0,509 до 1528,2 |
|
DN350 |
от 0,693 до 2080,0 |
|
DN400 |
от 0,906 до 2717,0 |
|
DN500 |
от 1,415 до 4245,0 |
|
Примечание - Диапазон измерений объемного расхода жидкости зависит от исполнения и указывается в паспорте расходомера-счетчика электромагнитного ВЗЛЕТ СК и не превышает диапазона измерений указанного в данной таблице. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
вода и другие жидкости неагрессивные к компонентам расходомера-счетчика, в том числе сточные воды |
|
Объемное содержание свободного газа в измеряемой среде, % |
не допускается |
|
Диапазон изменения температуры измеряемой среды, °С |
от -5 до +50 |
|
Давление измеряемой среды, МПа, не более |
1,6 |
|
Минимальная удельная электропроводность измеряемой жидкости, См/м |
5-10-4 |
|
Параметры электрического питания: - напряжения постоянного тока, В - напряжение (от автономного источника питания), В |
от 18 до 25; от 9 до 12,5 3,6; 12 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Интерфейсы связи |
импульсный (частотный), RS-485 с поддержкой протокола ModBus RTU и ASCII ModBus |
|
Г абаритные размеры (без присоединительных участков), мм, не более: - высота - ширина - длина |
770 800 730 |
|
Масса (без присоединительных участков), кг, не более |
120 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха при температуре +30 °С, %, не более - атмосферное давление, кПа |
от -25 до +55 100 (без конденсации влаги) от 84 до 107 |
|
Степень защиты по ГОСТ 14254-2015 |
IP68 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
12 100000 |
Знак утверждения типа
наносится на лицевую панель расходомера-счетчика электромагнитного ВЗЛЕТ СК методом предусмотренном изготовителем, а также на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность расходомеров-счетчиков электромагнитных ВЗЛЕТ СК___________
|
Наименование и условные обозначения |
Обозначение |
Количество |
|
Расходомер-счетчик электромагнитный |
ВЗЛЕТ СК |
1 шт. |
|
Паспорт |
ШКСД.407212.009 ПС |
1 экз. |
|
Руководство по эксплуатации |
ШКСД.407212.009 РЭ |
1 экз. |
|
Методика поверки |
МП 0748-1-2018 |
1 экз. |
|
Комплект монтажных частей |
_ |
1 комп. |
Поверка
осуществляется по документу МП 0748-1-2018 «Инструкция. ГСИ. Расходомеры-счетчики электромагнитные ВЗЛЕТ СК. Методика поверки», утвержденному ФГУП «ВНИИР» 26 апреля 2018 г.
Основные средства поверки:
- рабочий эталон единиц объемного расхода и объема жидкости в потоке 2-го и (или) 3-го разряда в соответствии с частью 1 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости утвержденной приказом Росстандарта от 7 февраля 2018 г. № 256. Пределы относительной погрешности эталона должны быть в 3 раза меньше пределов относительной погрешности расходомера-счетчика электромагнитного ВЗЛЕТ СК.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт расходомеров-счетчиков электромагнитных ВЗЛЕТ СК в виде оттиска поверительного клейма, а также пломбу, установленную в соответствии с рисунком 2.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ШКСД.407212.009 ТУ Расходомеры-счетчики электромагнитные ВЗЛЕТ СК. Технические условия
