Анализаторы пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF, EDM 11-E (далее - анализаторы) предназначены для измерений массовой концентрации аэрозольных частиц в атмосферном воздухе и воздухе рабочих зон, в том числе при контроле среднесуточных значений предельно-допустимых концентраций.

Информация по Госреестру

Основные данные
Номер по Госреестру 72231-18
Наименование Анализаторы пыли
Модель EDM 180+A, EDM 180+B, EDM 180+C, EDM 180+CE, EDM 180+D, EDM 180+E, EDM 107GF, EDM 11-E
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 24.08.2023
Производитель / Заявитель

Фирма "Grimm Aerosol Technik GmbH & Co. KG", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 231
Найдено поверителей 2
Успешных поверок (СИ пригодно) 205 (89%)
Неуспешных поверок (СИ непригодно) 26 (11%)
Актуальность информации 24.03.2024

Поверители

Скачать

72231-18: Описание типа СИ Скачать 123.5 КБ
72231-18: Методика поверки МП-640-005-18 Скачать 7.7 MБ

Описание типа

Назначение

Анализаторы пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF, EDM 11-E (далее - анализаторы) предназначены для измерений массовой концентрации аэрозольных частиц в атмосферном воздухе и воздухе рабочих зон, в том числе при контроле среднесуточных значений предельно-допустимых концентраций.

Описание

Принцип работы анализаторов - оптический, основанный на регистрации рассеянного излучения. Луч лазера просвечивает ячейку, через которую прокачивается анализируемая воздушная проба. Прямое излучение попадает в световую ловушку, представляющую собой черное тело. Рассеянное аэрозольными частицами излучение регистрируется фотоприемником и преобразуется в электрический сигнал. Интенсивность рассеянного частицами излучения пропорциональна размеру частиц, а количество импульсов соответствует количеству частиц. В соответствии с измеренной интенсивностью и количеством импульсов производится автоматический расчет массовой концентрации аэрозольных частиц.

Конструктивно анализаторы выполнены в виде моноблока, в котором размещены оптическая система, пробоотборное устройство и электронный блок. Основными элементами оптической системы являются: источник света - полупроводниковый лазерный диод, фокусирующая система, фотоприемник. Пробоотборное устройство включает в себя насос для прокачки воздуха, пробоотборный тракт с измерительной ячейкой, набор воздушных фильтров. Электронный блок преобразует и обрабатывает измерительные сигналы, полученные с фотоприемника. Анализаторы оборудованы экраном, результаты измерений представляются в цифровом виде. Для хранения данных анализаторы имеют карту памяти.

Анализаторы отличаются исполнением корпуса, способом эксплуатации, диапазонами измерений, набором дополнительно измеряемых параметров (распределение по размерам, счетная концентрация), габаритными размерами и массой.

Анализаторы EDM 107 GF представляют из себя переносной анализатор и измеряют массовую концентрацию PM-10, PM-2.5 и PM-1.

Анализаторы EDM 11-Е представляют из себя переносной анализатор и измеряют массовую концентрацию PM-10, PM-2.5, PM-1 и распределение частиц по размерам.

Отличительные особенности анализаторов EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E приведены в таблице 1.

В анализаторах EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E используется автоматическая изотермическая система осушения отбираемой пробы.

В анализаторах EDM 107 GF и EDM 11-Е используется встроенная ячейка для отбора проб на политетрафторэтиленовый гравиметрический фильтр (PTFE).

Таблица 1 - Отличительные особенности анализаторов EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E_____________________

Тип анализатора

PM-10

PM-2.5

PM-1

TSP (общая пыль)

Общее количество частиц (TC)

Распределение частиц по размерам

EDM 180+ A

X

EDM 180+ B

X

EDM 180+ C

X

X

EDM 180+ CE

X

X

EDM 180+ D

X

X

X

X

X

EDM 180+ E *

X

X

X

X

X

X

* При заказе возможен выбор параметров измерения фракций взвешенных частиц PM-10, PM-2.5, PM-1 либо TSP и TC.

Анализаторы EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, являются стационарными и предназначены для контроля атмосферного воздуха.

Анализаторы EDM 107 GF, EDM 11-E являются переносными и предназначены для контроля воздуха рабочих зон.

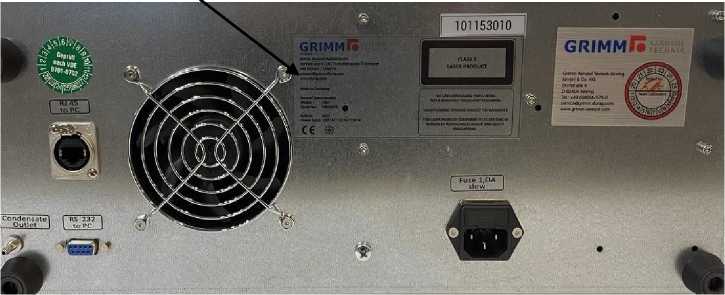

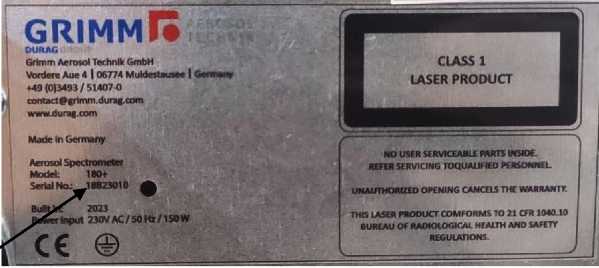

Внешний вид анализаторов и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

место пломбирования

место для

размещения знака

утверждения типа

место для

размещения знака утверждения типа

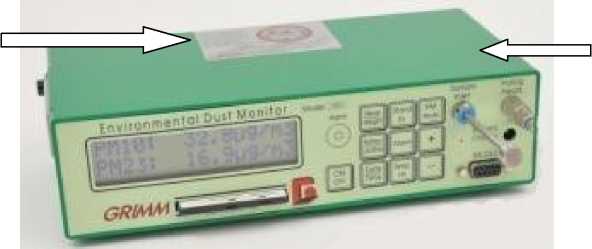

Внешний вид анализатора EDM 107 GF

место для размещения

знака утверждения типа

1 место пломбирования

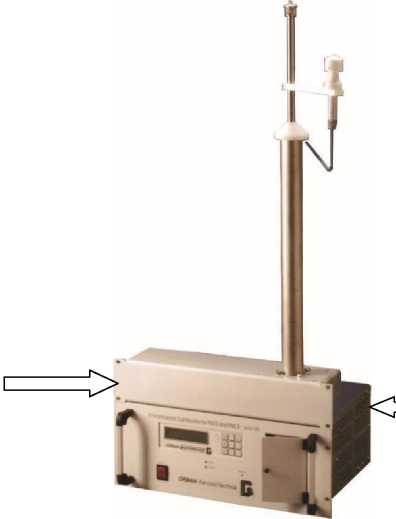

Внешний вид анализаторов EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE,

EDM 180+ D, EDM 180+ E

Рисунок 1 - Внешний вид анализаторов пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF, EDM 11-E

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (ПО), управление осуществляется с помощью клавиш на передней панели анализаторов и внешнее ПО «GRIMM Software LabView® 1.178», предназначенное для визуализации измеренных данных, а также для управления анализатором с помощью персонального компьютера.

Программное обеспечение позволяет производить настройку параметров отображения результатов измерений, устанавливать режимы измерений, копировать результаты измерений, хранящиеся на карте памяти анализатора. Для управления анализатором с помощью программного обеспечения используется идентификационный драйвер, исключающий несанкционированную настройку параметров анализатора. Драйвер содержит информацию о модели, серийном номере и версии внутреннего программного обеспечения анализатора.

Внешнее программное обеспечение «Grimm Software LabView® 1.178» версии 6.0 не является метрологически значимым и не может привести к искажениям результатов измерений, отображаемых на дисплее или передаваемых посредством цифрового выхода, так как предназначено для сбора, сохранения, настройки параметров измерения.

Идентификационные данные ПО представлены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Firmware v.7.80

Номер версии (идентификационный номер) ПО

не ниже 7.80

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Идентификационное наименование ПО

GRIMM Software LabView® 1.178

Номер версии (идентификационный номер) ПО

не ниже 6.0

Продолжение таблицы 2

Идентификационные данные (признаки)

Значение

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Анализаторы имеют уровень защиты ПО «средний» в соответствии с Р 50.2.077-2017.

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон размеров регистрируемых частиц (31 канал), мкм (для EDM 107 GF, EDM 11-E)

от 0,25 до 32

Диапазон размеров регистрируемых частиц (32 канала), мкм (для EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E)

от 0,22 до 32

Диапазон показаний массовой концентрации аэрозольных частиц, мг/м3

EDM 107 GF

от 0,0001 до 10

EDM 11-E

от 0,0001 до 10

EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E

от 0,0001 до 100

Диапазон измерений массовой концентрации аэрозольных частиц, мг/м3

EDM 107 GF

от 0,01 до 10

EDM 11-E

от 0,01 до 100

EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E

от 0,01 до 10

Пределы допускаемой основной приведенной** погрешности измерений массовой концентрации аэрозольных частиц в диапазоне от 0,01 до 0,5 мг/м3 включ. (общая концентрация взвешенных частиц, PM-10, PM-2,5, PM-1) при нормальной температуре отбираемой пробы от +15 до +25 °С, %

±20

Пределы допускаемой основной относительной погрешности измерений массовой концентрации аэрозольных частиц (общая концентрация взвешенных частиц, PM-10, PM-2,5, PM-1) при нормальной температуре отбираемой пробы от +15 до +25 °С, %

Для EDM 107 GF:

- в диапазоне св.0,5 мг/м3 до 10 мг/м3 включ.

±20

Для EDM 11-E:

- в диапазоне св.0,5 мг/м3 до 100 мг/м3 включ.

±20

Для EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E:

- в диапазоне св.0,5 мг/м3 до 10 мг/м3 включ.

±20

Пределы допускаемой дополнительной погрешности измерений массовой концентрации аэрозольных частиц (общая концентрация взвешенных частиц, PM-10, PM-2.5, PM-1), вызванной изменением температуры отбираемой пробы от нормальной от +15 до +25 °С, % на 1 °С

±0,1

Продолжение таблицы 3

Наименование характеристики

Значение

Номинальный объемный расход воздуха, дм3/мин

1,2

Пределы допускаемой относительной погрешности установки объемного расхода воздуха, %

±5

** Приведенная погрешность нормирована к верхней границе поддиапазона измерений массовой концентрации аэрозольных частиц от 0,01 до 0,5 мг/м3

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания:

- от сети переменного тока частотой (50±1) Гц, В

от 198 до 242

- от аккумуляторных батарей (для серии Grimm EDM 107 и Grimm

EDM 11), В

от 16 до 18

Потребляемая мощность анализаторов, не более: EDM 107 GF, Вт

45

EDM 11-E, Вт

15

EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, В А

150

Габаритные размеры, мм, не более

EDM 107 GF:

-длина

240

-ширина

120

-высота

60

EDM 11-E:

- длина

320

-ширина

180

-высота

70

EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE,

EDM 180+ D, EDM 180+ E: - длина

483

-ширина

400

-высота

187

Масса, кг, не более: EDM 107 GF

2,4

EDM 11-E

2,4

EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE,

EDM 180+ D, EDM 180+ E

18

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от +4 до +50

- относительная влажность окружающего воздуха, %

от 0 до 95,

- атмосферное давление, кПа

без конденсации от 84 до 106,7

Температура отбираемой пробы, °С EDM 107 GF

от -20 до +50

EDM 11-E

от +4 до +50

EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E

от -20 до +50

Знак утверждения типа

наносится на переднюю панель корпуса анализаторов в виде наклейки и на титульный лист руководств по эксплуатации методом компьютерной графики.

Комплектность

Таблица 5 - Комплект поставки анализаторов

Наименование

Обозначение

Количество

Для EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ C

E, EDM 180+ D, EDM 180+ E

Анализатор пыли в составе:

Держатель для системы пробоотбора 19"

-

1 шт.

Трубка длиной 1,5 м с оголовником для общей пыли (TSP) и встроенным нафионовым осушителем

-

1 шт.

Датчики для измерения внешних температуры и влажности для коррекции показаний

-

1 шт.

Накрышной фланец

-

1 шт.

Дренажный комплект для улавливания воды

-

1 шт.

Дифференциальная обогреваемая трубка для пробоотбора

-

1 шт.

ПО для Windows

GRIMM Software LabView® 1.178

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Методика поверки

МП-640-005-18

1 экз.

Для EDM 107 GF и EDM 11-E

Анализатор пыли в составе:

Пробоотборная головка

-

1 шт.

Прямая соединительная труба

-

1 шт.

Карта памяти

SD

1 шт.

Сетевой адаптер/зарядное устройство для 220 В

-

1 шт.

Интерфейсный кабель

RS-232 в USB

1 шт.

Фильтры

PTFE

1 шт.

Переносной пластиковый кейс

-

1 шт.

Фильтр для нулевого воздуха

-

1 шт.

ПО для Windows

GRIMM Software LabView® 1.178

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Методика поверки

МП-640-005-18

1 экз.

Поверка

осуществляется по документу МП-640-005-18 «Анализаторы пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF, EDM 11-E. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 19 июня 2018 г.

Основные средства поверки:

- государственный рабочий эталон единицы размера частиц в диапазоне значений от 0,01 до 1000 мкм, счетной концентрации частиц в диапазоне значений от 10 до 1012 дм-3, массовой концентрации частиц в диапазоне значений от 0,01 до 10000 мг/м3 по поверочной схеме ГОСТ 8.606-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;

- расходомер-счетчик газа РГС-1, регистрационный № 20831-06;

- термометр цифровой малогабаритный ТЦМ 1520 с преобразователем ПТСВ-2-1 регистрационный № 20856-15.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

Знак поверки наносится на свидетельство о поверке анализаторов в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.606-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов

Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.11 об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности

ГН 2.1.6.2604-10 дополнение № 8 к ГН 2.1.6.1338-03 Предельно допустимые концентрации (ПДК) загрязняющих веществ в атмосферном воздухе населенных мест

Техническая документация фирмы-изготовителя
