Датчики высоты снежного покрова SHM30/31

Номер в ГРСИ РФ: 72251-18
Производитель / заявитель: Фирма "Lufft Mess- und Regeltechnik GmbH", Германия
Скачать
72251-18: Описание типа СИ Скачать 238.3 КБ
72251-18: Методика поверки МП 2551-0203-2018 Скачать 384.5 КБ
Нет данных о поставщике
Датчики высоты снежного покрова SHM30/31 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Датчики высоты снежного покрова SHM30/31 (далее - датчики SHM30/31) предназначены для автоматических измерений высоты снежного покрова.

Информация по Госреестру

Основные данные
Номер по Госреестру 72251-18
Наименование Датчики высоты снежного покрова
Модель SHM30/31
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 24.08.2023
Производитель / Заявитель

Фирма "G. Lufft Mess- und Regeltechnik GmbH", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 21
Найдено поверителей 1
Успешных поверок (СИ пригодно) 21 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

72251-18: Описание типа СИ Скачать 238.3 КБ
72251-18: Методика поверки МП 2551-0203-2018 Скачать 384.5 КБ

Описание типа

Назначение

Датчики высоты снежного покрова SHM30/31 (далее - датчики SHM30/31) предназначены для автоматических измерений высоты снежного покрова.

Описание

Принцип действия датчиков SHM30/31 основан на определении разности фаз излучаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель (снежный покров). Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз сигналов, но основании которого вычисляется высота снежного покрова.

Конструктивно датчики SHM30/31 представляют собой единый модуль, закрытый защитным кожухом, в корпусе которого расположены: излучатель (лазер) и приемник инфракрасного диапазона, микропроцессор, блок обработки сигнала, элементы автоматики, нагревательные элементы. На нижней части корпуса располагается кронштейн для установки датчиков на опору.

В процессе измерений датчиками SHM30/31 фиксируются и анализируются следующие параметры: разность фаз, уровень (интенсивность) сигнала, значение смещения сигнала (определяется при установке датчика SHM30/31 при отсутствии снежного покрова) на основании которых микропроцессор датчиков SHM30/31 по алгоритмам фирмы изготовителя рассчитывает высоту снежного покрова.

Корпус датчиков изготовлен из анодированного алюминия, защитный кожух из стали. Для работы в неблагоприятных климатических условиях (при повышенной влажности воздуха, низких температурах воздуха) датчики оборудованы системой обогрева корпуса, для этого в датчике расположены нагревательные элементы. Работа системы обогрева может быть сконфигурирована с помощью программного обеспечения.

Датчики выпускаются в двух модификациях: SHM30 и SHM31. Модификации отличаются пределами допускаемой абсолютной погрешности измерений.

Датчики SHM30/31 работают непрерывно, сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией датчики SHM30/31 имеют последовательные интерфейсы RS-485, RS-232.

Общий вид датчиков SHM30/31 представлен на рисунке 1.

Схема пломбирования датчиков SHM30/31 от несанкционированного доступа представлена на рисунке 2.

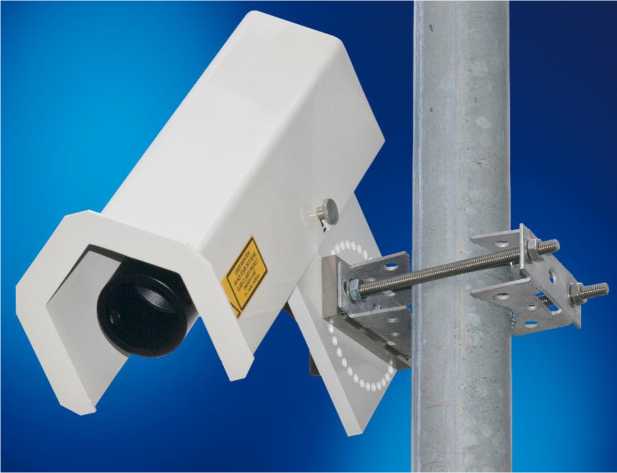

Рисунок 1 — Общий вид датчика высоты снежного покрова SHM30/31

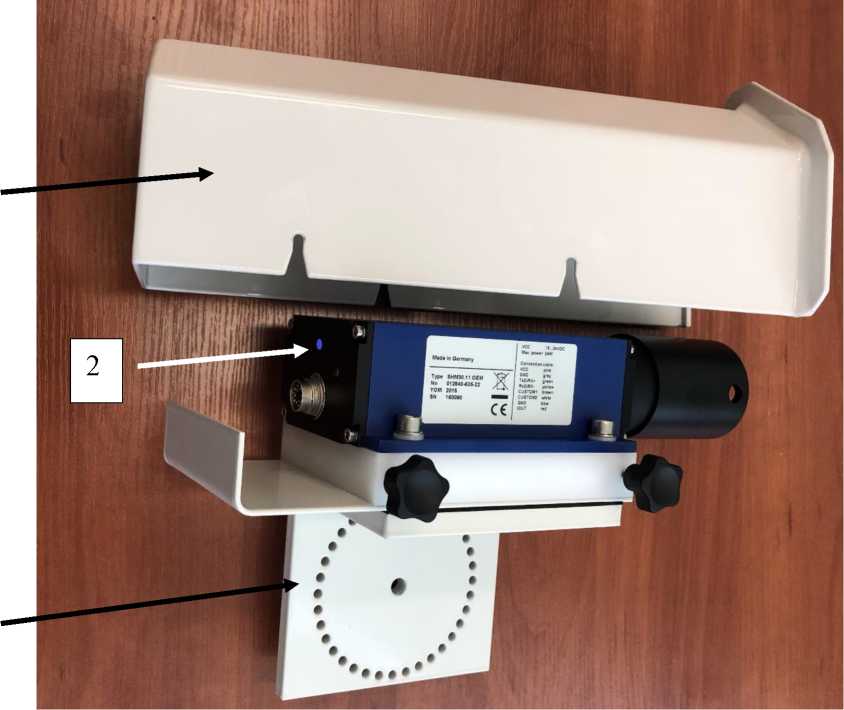

Рисунок 2 — Схема пломбирования датчика:

1 - защитный кожух;

2 - пломбы на корпусе датчика;

3 - кронштейн

Программное обеспечение

Датчики имеют встроенное программное обеспечение «FW_SHM31» (далее по тексту - ПО «FW_SHM31»). Встроенное ПО «FW_SHM31» представляет собой микропрограмму, которая обеспечивает сбор, обработку и передачу результатов измерений, управление работой датчиков.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 — Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«FW_SHM31»

Номер версии (идентификационный номер) ПО

не ниже 1.4

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений высоты снежного покрова, м

от 0 до 10

Пределы допускаемой абсолютной погрешности измерений высоты снежного покрова:

-для модификации SHM30, мм

-для модификации SHM31, мм

±5

±(5+0,0005Ъ)*

* h - измеренное значение высоты снежного покрова, мм

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Электрическое питание от источника постоянного тока:

-напряжение, В

от 12 до 24

Максимальная потребляемая мощность, ВА

18

Интерфейсы связи

RS-232, RS-485, SDI-12

Средняя наработка на отказ, ч

30000

Средний срок службы, лет

15

Габаритные размеры, мм, не более

длина

ширина

высота

303

130

234

Масса, кг, не более

2,35

Продолжение таблицы 3

Наименование характеристики

Значение

Условия эксплуатации:

- температура воздуха, oC

- относительная влажность воздуха, %

- атмосферное давление, гПа

от -40 до +50

от 0 до 100 от 600 до 1100

Знак утверждения типа

наносится в виде наклейки на корпус датчика и типографским способом на руководство по эксплуатации.

Комплектность

Таблица 4 — Комплектность датчиков

Наименование

Обозначение

Количество

Датчики высоты снежного покрова

SHM30/31

1 шт.

Формуляр

ФО

1 экз.

Методика поверки

МП 2551-0203-2018

1 экз.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация изготовителя
