Дефектоскопы ультразвуковые "АЛТЕК УД2-102"
| Номер в ГРСИ РФ: | 72308-18 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО "Алтек-Наука", г.С.-Петербург |
Дефектоскопы ультразвуковые "АЛТЕК" УД2-102 (далее по тексту - дефектоскопы) предназначены для измерений координат дефектов, амплитуды отраженного сигнала, эквивалентной площади дефектов типа нарушения сплошности (трещины, непровары, поры и другие), выявляемых при ультразвуковом контроле.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72308-18 |
| Действует | по 06.09.2029 |
| Наименование | Дефектоскопы ультразвуковые |
| Модель | "АЛТЕК УД2-102" |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b7bdfc03-bd43-40cc-24e3-51c89ea09688 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Алтек-Наука" (ООО "Алтек-Наука"), г. Санкт-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 219 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
72308-18: Описание типа
2021-72308-18.pdf
|
Скачать | 299.2 КБ | |
|
72308-18: Методика поверки
2025-mp72308-18.pdf
|
Скачать | 830.6 КБ |
Описание типа
Назначение
Дефектоскопы ультразвуковые "АЛТЕК" УД2-102 (далее по тексту - дефектоскопы) предназначены для измерений координат дефектов, амплитуды отраженного сигнала, эквивалентной площади дефектов типа нарушения сплошности (трещины, непровары, поры и другие), выявляемых при ультразвуковом контроле.
Описание
Принцип действия дефектоскопов основан на применении ультразвуковых колебаний (УЗК), обладающих свойством отражаться от неоднородностей или поглощаться в контролируемом изделии. Возбуждение и прием УЗК осуществляется одним или парой ручным(ых) пьезоэлектрическим(их) преобразователей (ПЭП) подключенным(ых) к электронному блоку (БЭ) дефектоскопа.
В дефектоскопе реализован эхо-метод, зеркальный и зеркально-теневой методы ультразвукового контроля.
Дефектоскопы являются одноканальной системой ультразвукового контроля при контактном способе ввода УЗК.

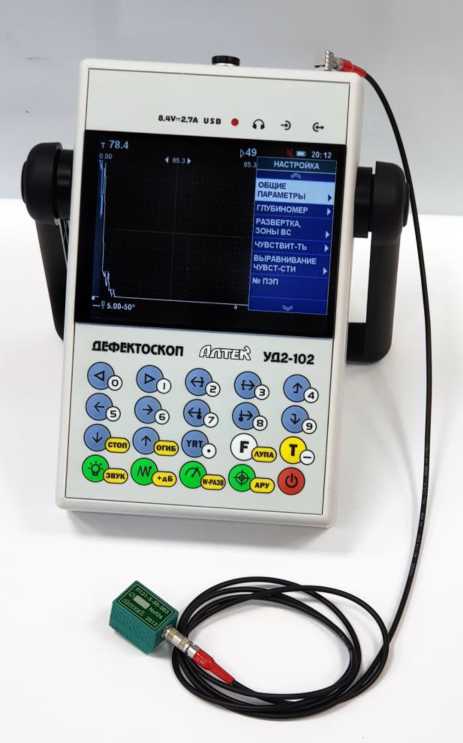

БЭ включает в себя устройство обработки, приемо-возбудитель, клавиатуру и дисплей. Фотография общего вида дефектоскопа представлена на рисунке 1
Рисунок 1 - Общий вид

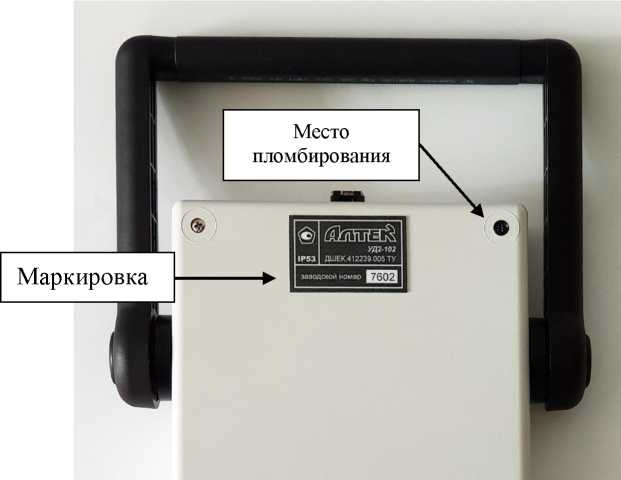

Рисунок 2. - Схема пломбировки
Программное обеспечение
В дефектоскопах установлено программное обеспечение (ПО) «АЛТЕК-102». Идентификационные данные ПО приведены в таблице 1.
ПО используется для настройки дефектоскопа, сбора и обработки информации.
ПО обладает многоуровневой системой доступа. При работе с ПО пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики дефектоскопа.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«АЛТЕК-102» |
|
Номер версии (идентификационный номер) ПО |
03.10.01.02 и выше |
|
Цифровой идентификатор ПО |
- |
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» согласно Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение частоты заполнения зондирующих |
0,40 |
|
импульсов, МГц |
0,62 1,25 1,80 2,50 5,00 |
|
Предельное допускаемое отклонение значений частоты заполнений зондирующих импульсов, % |
±10 |
|
Амплитуда электрических колебаний зондирующих импульсов в |
105 |
|
режиме «высокая», В, не менее |
|
Наименование характеристики |
Значение |
|
Длительность зондирующих импульсов, мкс, не более: | |
|
на частоте 0,40 МГц |
5,9 |
|
на частоте 0,62 МГц |
4,0 |
|
на частоте 1,25 МГц |
2,1 |
|
на частоте 1,80 МГц |
1,6 |
|
на частоте 2,50 МГц |
1,3 |
|
на частоте 5,00 МГц |
0,9 |
|
Пределы допускаемой абсолютной погрешности измерений отношений амплитуд сигналов на входе приемника, дБ |
±1 |
|
Диапазон измерений координат дефекта по стали для ПЭП, мм: П111-1,25; П111-1,8; П111-2,5 |
от 15 до180 |
|
П112-1,25; П112-1,8; П112-2,5; П112-5,0 |
от 2 до 30 |
|
П111-5,0 |
от 10 до 70 |
|
П121-1,25-40 |
от 40 до 50 |
|
П122-1,25-40; П121-5,0-50 |
от 5 до 50 |
|
П121-1,25-50; П121-1,8-40; П121-1,8-50 |
от 15 до 50 |
|
П121-1,25-65; П121-1,8-65; П121,2,5-45; П121-2,5-50; П121-5,0-40 |
от 10 до 50 |
|
П122-1,8-40 |
от 1 до 50 |
|
П121-2,5-18; П121-2,5-40 |
от 20 до 50 |
|
П121-2,5-60; П121-2,5-65 |
от 5 до 45 |
|
П121-2,5-70; П121-5,0-65 |
от 5 до 40 |
|
П122-5,0-70; П121-5,0-70 |
от 2 до 35 |
|
П121-5,0-75 |
от 2 до 25 |
|
Пределы допускаемой абсолютной погрешности измерений координат дефекта, мм, не более: | |
|
для прямых ПЭП |
±(0,50+0,01-Y) |
|
для наклонных ПЭП |
±(1,00+0,03-Y) и ±(1,00+0,03-Х) где Х - расстояние от |
|
точки ввода до проекции дефекта на поверхность, мм; Y - глубина залегания | |
|
дефекта, мм | |
|
Условная чувствительность ПЭП, дБ, не более П111-1,8; П111-2,5; П111-5,0 |
42 |
|
П112-1,8; П112-2,5; П112-5,0 |
34 |
|
П121-0,4-40; П121-0,4-50; П121-0,62-40; П121-0,62-50 П121-1,25-40; П122-1,25-40; П121-1,25-50; П121-1,8-40; П122-1,8-40; П121-1,8-50; П121-2,5-40; П121-2,5-45; |
44 |
|
П121-2,5-50; П121-5,0-40; П121-5,0-50 П121-1,25-65; П121-1,8-65; П121-2,5-60; П121-2,5-65; П121-2,5-70; |
40 |
|
П121-5,0-65; П121-5,0-70; П122-5,0-70; П121-5,0-75 |
36 |
|
П121-0,4-90; П121-0,62-90; П121-1,25-90;П121-2,5-90; П121-5,0-90 |
46 |
|
Запас чувствительности, дБ | |
|
для прямых ПЭП |
16 |
|
для наклонных ПЭП |
10 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры сетевого адаптера и зарядного устройства (САЗУ): напряжение питания переменного тока, В номинальное значение выходного напряжения постоянного тока, В максимальный выходной ток, А |
220+22 8,4 2,7 |
|
Время автономной работы от аккумуляторной батареи при средних значениях подсвета (яркости), ч, не менее |
15 |
|
Максимальный потребляемый ток, А, не более |
0,8 |
|
Масса БЭ, кг, не более |
1,35 |
|
Габаритные размеры БЭ (Д х Ш х В), мм, не более |
140х42х220 |
|
Средняя наработка на отказ дефектоскопа с учетом технического обслуживания и комплекта инструмента и принадлежностей |
15000 |
|
Диапазон рабочих температур окружающего воздуха, ° С |
от -25 до +50 |
Знак утверждения типа
наносится на заднюю панель БЭ дефектоскопов и на титульный лист руководства по эксплуатации (в правый верхний угол под линией, проходящей под зарегистрированным названием торговой марки: «АЛТЕК»).
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок электронный |
ДШЕК.412231.015 |
1 шт. |
|
Сетевой адаптер и зарядное устройство |
ДШЕК.436611.003 |
1 шт. |
|
Руководство по эксплуатации (РЭ) |
ДШЕК.412239.005 РЭ |
2 шт. |
|
Паспорт |
ДШЕК.412239.005 ПС |
1 шт. |
|
Методика поверки |
МП 058.Д4-17 |
1 шт. |
|
Комплект инструмента и принадлежностей*: |
ручные ПЭП: П111-0,4 П121-0,4-40 (50; 90) П111-0,62 П121-0,62-40 (50; 90) П111-1,25 (П112-1,25) П121-1,25-40 (50; 65; 90) П122-1,25-40 П111-1,8 (П112-1,8) П121-1,8-40 (50; 65; 90) П122-1,8-40 П111-2,5 (П112-2,5) П121-2,5-18 (40, 45; 50; 60; 65; 70; 90) П111-5 (П112-5) П121-5-40 (50; 65; 70; 75; 90) П122-5,0-70 Комплект мер ультразвуковых ККО-3* (госреестр 63388-16) |
1 компл. |
|
Чехол для БЭ* |
1 шт. | |
|
Упаковка* |
1 шт. | |
|
Комплект ремней* |
1 шт. | |
|
Пенал* |
1 шт. |
*Примечание - Полный перечень комплекта поставки, согласованный с Заказчиком, приводится в разделе 4 ДШЕК.412239.005 ПС.
Поверка
осуществляется по документу МП 058.Д4-17 «ГСИ. Дефектоскоп ультразвуковой "АЛТЕК" УД2-102. Методика поверки.» (приложение к руководству по эксплуатации ДШЕК.412239.005 РЭ), утверждено ФГУП «ВНИИОФИ» «15» ноября 2017 года.
Основные средства поверки:
1 Осциллограф универсальный TDS 210 (рег. № 19294-00)
2 Генератор сигналов сложной формы AFG3102 (рег. № 53102-13)
3 Комплекты мер ультразвуковых ККО-3. Мера №3Р (рег. № 63388-16)
4 Комплекты контрольных образцов и вспомогательных устройств КОУ-2.
Контрольные образцы №2, №3 (рег. 6612-99)
5 Аттенюатор Д1-13А (рег. № 9257-83)
6 Микроскоп большой инструментальный БМИ-1 (рег. № 1363-60)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверки.
Сведения о методах измерений
приведены в эксплуатационном документе
Нормативные документы
Дефектоскоп ультразвуковой "АЛТЕК" УД2-102. Технические условия
ДШЕК.412239.005 ТУ
