Весы крановые КРАБ-П
| Номер в ГРСИ РФ: | 72364-18 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО "ИнтерВес", г.Новосибирск |
| 72364-18: Описание типа СИ | Скачать | 104.3 КБ |
Весы крановые КРАБ-П (далее - весы) предназначены для измерения массы грузов при статическом взвешивании.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72364-18 |
| Наименование | Весы крановые |
| Модель | КРАБ-П |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 06.09.2023 |
Производитель / Заявитель
ООО "ИнтерВес", г.Новосибирск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 129 |
| Найдено поверителей | 10 |
| Успешных поверок (СИ пригодно) | 127 (98%) |
| Неуспешных поверок (СИ непригодно) | 2 (2%) |
| Актуальность информации | 22.11.2024 |
Поверители
Скачать
| 72364-18: Описание типа СИ | Скачать | 104.3 КБ |
Описание типа
Назначение
Весы крановые КРАБ-П (далее - весы) предназначены для измерения массы грузов при статическом взвешивании.
Описание
Принцип действия весов основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Результаты измерений в единицах массы индицируются на дисплее весов. Весы имеют автономное аккумуляторное питание. Управление весами осуществляется с помощью пульта дистанционного управления (далее - ПДУ) с возможностью передачи информации на внешние электронные устройства по интерфейсам RS-232, RS-485.
Весы состоят из грузоприёмного устройства (далее ГПУ), состоящего из элементов верхнего и нижнего подвесов, и конструктивно объединенных в стальном корпусе: весоизмерительного датчика, встроенного электронного блока измерений и аккумуляторной батареи.
В весах применяются следующие модули:
- датчики весоизмерительные тензорезисторные С модификации С16А (регистрационный №60480-15);
- датчики весоизмерительные сжатия 740 (регистрационный №50842-12);
- датчики весоизмерительные МВ150 (регистрационный №44780-10);
- датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS исполнения ZS модификации ZSFY, ZSE (регистрационный №75819-19);
- датчики весоизмерительные тензорезисторные М модификации М70 (регистрационный №53673-13);
- электронный блок измерения Complete Digital Display производства фирмы «EHP Wagetechnik GmbH», Германия,
- электронный блок вторичного преобразования веса DataVes-18 производства ООО «ИнтерВес» г.Новосибирск.
Обозначение модификаций весов имеет следующий вид: КРАБ-П -Х1-Х2-Х3, где
КРАБ-П - обозначение типа весов;
Х1 - максимальная нагрузка Max, т;
Х2- тип датчика (С16, 740, МВ150, М, ZS);
Х3 - тип электронного блока:
индекс отсутствует - электронный блок вторичного преобразования веса DataVes-18;
1 - электронный блок измерения Complete Digital Display.

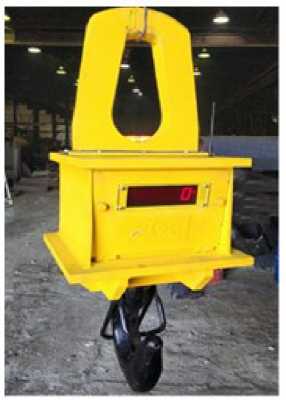

Общий вид весов крановых КРАБ-П представлен на рисунке 1.
Рисунок 1 - Общий вид весов
Для защиты от несанкционированного доступа в режим юстировки весов пломбируется корпус электронного блока измерения Complete Digital Display или электронного блока вторичного преобразования веса DataVes-18. ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки.

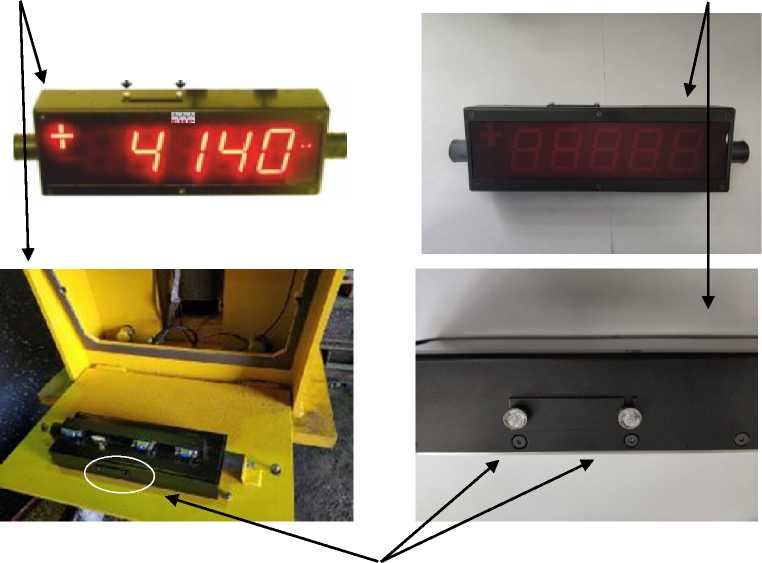

Схемы пломбировки электронного блока измерения Complete Digital Display и электронного блока вторичного преобразования веса DataVes-18 от несанкционированного доступа приведены на рисунке 2. Знак поверки на электронный блок не наносится, т.к. условия эксплуатации весов не обеспечивают сохранность знака в течение интервала между поверками.

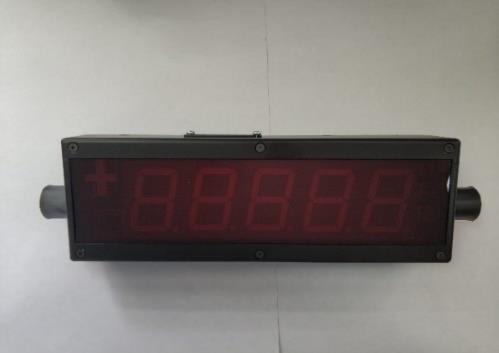

Электронный блок вторичного преобразования
Электронный блок измерения
Complete Digital Display веса DataVes-18
Свинцовая или мастичная пломба
Рисунок 2 - Схема пломбировки от несанкционированного доступа электронного блока измерения Complete Digital Display и электронного блока вторичного преобразования веса DataVes-18.
Общий вид маркировочной таблички приведен на рисунке 3
ООО "ИктеэВес"
Весы крановые КРАБ-П-ЗО-С16
Мах -
30000 кг
№ 02066
200 кг
Год выпуска 2021
Min-
10 кг г. Новосибирск www.interves.ru
Сделано в России
Место нанесения заводского номера
Рисунок 3 - Общий вид маркировочной таблички
Надписи, знаки и изображения на табличке выполнены фотохимическим методом, обеспечивающим четкость и сохранность маркировки в течение всего срока службы весов. Заводской номер имеет числовой формат, состоит из пяти цифр. Маркировочная табличка закреплена на металлоконструкции весов.
Программное обеспечение
Программное обеспечение (далее ПО) весов является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который доступен для просмотра на дисплее при включении весов.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО отображаются на дисплее электронного блока при включении весов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Complеtе Digital Display |
DataVes-18 | |
|
Идентификационное наименование ПО |
Complеtе Digital Display |
ELF |
|
Номер версии (идентификационный номер) ПО |
12.ХХ* |
02.07 |
|
Цифровой идентификатор ПО |
отсутствует, исполняемый код недоступен |
- |
|
* - обозначения «ХХ» не относятся к метрологически значимому ПО | ||
Технические характеристики
Класс точности весов по ГОСТ OIML R 76-1 соответствует среднему классу (III).
Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), числа поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Обозначение модификации |
Max, т |
Min, т |
e=d, кг |
Интервалы взвешивания, т |
mpe, кг |
n |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
КРАБ-П-5 |
5 |
0,04 |
2 |
от 0,04 до 1,00 включ. св. 1,00 до 4,00 включ. св. 4,00 до 5,00 включ. |
±1,0 ±2,0 ±3,0 |
2500 |
|
КРАБ-П-10 |
10 |
0,1 |
5 |
от 0,1 до 2,5 включ. св. 2,5 до 10,0 включ. |
±2,5 ±5,0 |
2000 |
|
КРАБ-П-20 |
20 |
0,2 |
10 |
от 0,2 до 5,0 включ. св. 5,0 до 20,0 включ. |
±5,0 ±10,0 |
2000 |
|
КРАБ-П-30 |
30 |
0,2 |
10 |
от 0,2 до 5,0 включ. св. 5,0 до 20,0 включ. св. 20,0 до 30,0 включ. |
±5,0 ±10,0 ±15,0 |
3000 |
|
КРАБ-П-40 |
40 |
0,4 |
20 |
от 0,4 до 10,0 включ. св. 10,0 до 40,0 включ. |
±10,0 ±20,0 |
2000 |
|
КРАБ-П-50 |
50 |
0,4 |
20 |
от 0,4 до 10,0 включ. св. 10,0 до 40,0 включ. св. 40,0 до 50,0 включ. |
±10,0 ±20,0 ±30,0 |
2500 |
|
КРАБ-П-80 |
80 |
1,0 |
50 |
от 1,0 до 25,0 включ. св. 25,0 до 80,0 включ. |
±25,0 ±50,0 |
1600 |
|
КРАБ-П-100 |
100 |
1,0 |
50 |
от 1,0 до 25,0 включ. св. 25,0 до 100,0 включ. |
±25,0 ±50,0 |
2000 |
|
КРАБ-П-150 |
150 |
2,0 |
100 |
от 2,0 до 50,0 включ. св. 50,0 до 150,0 включ. |
±50,0 ±100,0 |
1500 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке.
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение |
|
Предельные значения температуры весов, °С |
от -30 до +40 |
|
Потребляемая мощность, В^А, не более |
10 |
|
Диапазон устройства выборки массы тары, % от Max |
от 0 до 90 |
|
Напряжение питания (аккумуляторная батарея), В |
12 |
|
Дальность действия ПДУ, м |
до 20 м |
|
Вероятность безотказной работы за 2000 ч, не менее |
0,92 |
|
Срок службы, лет, не менее |
10 |
Таблица 4 - Габаритные размеры и масса весов
|
Max, т |
Габаритные размеры, мм |
Масса, кг, не более | ||
|
длина |
ширина |
высота | ||
|
5, 10, 20 |
от 300 до 800 |
от 250 до 700 |
от 500 до 2500 |
750 |
|
30, 40, 50 |
от 400 до 1000 |
от 300 до 900 |
от 600 до 3000 |
1500 |
|
80, 100, 150 |
от 500 до 1500 |
от 400 до 1200 |
от 800 дл 3500 |
3500 |
Знак утверждения типа
наносится фотохимическим способом на маркировочную табличку, расположенную на корпусе весов, и типографским способом на титульный лист Руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы в сборе |
КРАБ-П |
1 комплект |
|
Пульт дистанционного управления |
ПДУ |
1 шт. |
|
Аккумуляторная батарея 12В |
- |
1 шт. |
|
Зарядное устройство |
- |
По заказу |
|
Руководство по эксплуатации весов |
ИВПС.404432.257 РЭ |
1 экз. |
|
Паспорт |
ИВПС.404432.257 ПС |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе «Весы крановые КРАБ-П. Руководство по эксплуатации. ИВПС.404432.257 РЭ с изменением 1», раздел 3.3 «Порядок работы».
Нормативные документы
ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания»;
Приказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».
