Устройства синхронизации времени TOPAZ Метроном PTS
| Номер в ГРСИ РФ: | 72378-18 |
|---|---|
| Производитель / заявитель: | ООО "ПиЭлСи Технолоджи", г.Москва |
Устройства синхронизации времени TOPAZ Метроном PTS (далее по тексту - устройства) предназначены для формирования: шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем ГЛОНАСС/GPS с национальной шкалой координированного времени Российской Федерации UTC (SU); сигналов точного времени для технологического оборудования и оборудования сетей связи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72378-18 |
| Наименование | Устройства синхронизации времени |
| Модель | TOPAZ Метроном PTS |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 06.09.2023 |
Производитель / Заявитель
ООО "ПиЭлСи Технолоджи", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 27 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 27 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 72378-18: Описание типа СИ | Скачать | 130.1 КБ | |
| 72378-18: Методика поверки ПЛСТ.411146.401 МП | Скачать | 3.5 MБ |
Описание типа
Назначение
Устройства синхронизации времени TOPAZ Метроном PTS (далее по тексту - устройства) предназначены для формирования: шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем ГЛОНАСС/GPS с национальной шкалой координированного времени Российской Федерации UTC (SU); сигналов точного времени для технологического оборудования и оборудования сетей связи.
Описание
Принцип работы устройства основан на формировании собственной шкалы времени (ШВ) посредством внутреннего опорного генератора частоты и синхронизируемой по сигналам глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS.
Конструктивно устройства могут быть выполнены:
- в пластиковом корпусе с установкой на DIN-рейку стандарта DIN EN 50022-35;
- в металлическом корпусе с установкой в стойку шкафа;
- в виде платы расширения для установки в сервер доступа TOPAZ IEC DAS.
Снаружи корпуса расположены разъемы для подключения внешних цепей и светодиодные индикаторы для индикации работы устройства. На тыльной стороне корпуса расположен разъем для шинного соединителя T-BUS.
Устройство работает под управлением операционной системы Linux. Настройка, управление и контроль работы осуществляется с использованием персонального компьютера, подключаемого через сеть Ethernet, либо через консоль (виртуальный COM-порт).
Устройство выпускается в различных модификациях, определяемых при заказе, и отличающиеся друг от друга количеством интерфейсов и модулей расширения. Информация о модификациях устройства, выполненного в пластиковом корпусе, приведена в таблице 1.
Таблица 1 - Обозначение устройства: TOPAZ Метроном PTS-[А1-А2-А3]-B-[C1-C2]-D-E-Pr
|
Позиция |
Код |
Описание |
|
Коммуникационные порты Ethernet | ||
|
A1 |
nGTx |
Ethernet 1000 Мбит/с TX RJ45 |
|
nGFxS |
Ethernet 1000 Мбит/с FX LC Single-mode | |
|
nGFxM |
Ethernet 1000 Мбит/с FX LC Multi-mode | |
|
nGSFP |
Ethernet 1000 Мбит/с SFP | |
|
nGTXSFP |
Ethernet 1000 Мбит/с combo-port RJ45/SFP | |
|
A2 |
nTx |
Ethernet 100 Мбит/с TX RJ45 |
|
A3 |
nFxS |
Ethernet 100 Мбит/с FX LC Single-mode |
|
nFxM |
Ethernet 100 Мбит/с FX LC Multi-mode | |
|
Коммуникационные порты RS-485 | ||
|
B |
nR |
RS-485 |
|
Выходы сигнала 1PPS | ||
|
C1 |
TTL |
1PPS (BNC) |
|
C2 |
FO |
1PPS (FO) |
Продолжение таблицы 1
|
Позиция |
Код |
Описание |
|
Дополнительные возможности | ||
|
D |
GSM |
GSM модем на 2 mini-SIM-карты |
|
GSM(SC) |
GSM модем с 2 встроенными SIM-chip | |
|
LTE |
LTE модем на 2 mini-SIM-карты | |
|
LTE(SC) |
LTE модем с 2 встроенными SIM-chip | |
|
Встроенный источник питания | ||
|
E |
LV |
Один вход питания Uhom = 24V DC |
|
2LV |
Два входа питания Uhom = 24V DC | |
|
HV |
Встроенный источник питания Uhom = 220V DC/AC | |
|
2HV |
Два независимых источника питания Uhom = 220V DC/AC | |
|
Примечание - Количество коммуникационных портов n определяется при заказе | ||

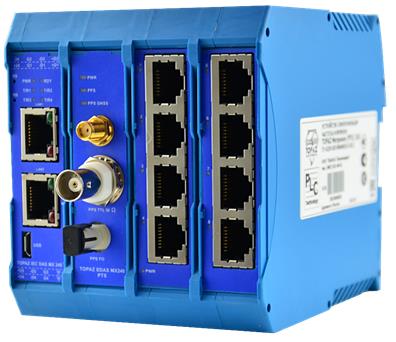

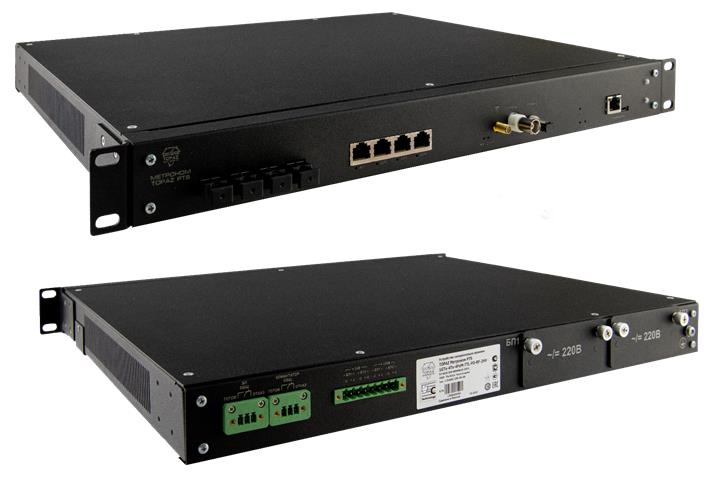

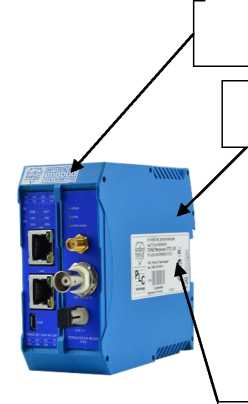

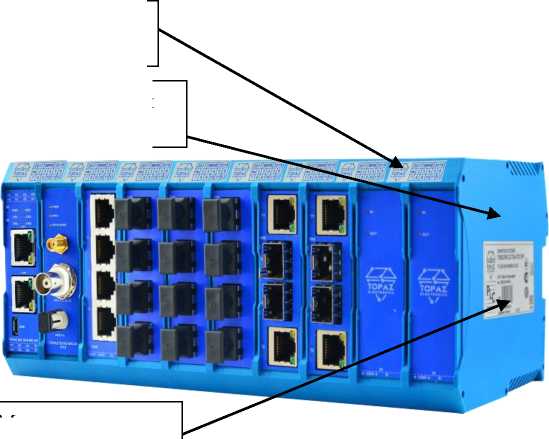

Внешний вид устройства с указанием мест нанесения знаков поверки и утверждения типа, а также места пломбировки от несанкционированного доступа представлен на рисунке 1.
Место нанесения знака поверки
Место пломбировки
Место нанесения знака утверждения
Рисунок 1 - Общий вид TOPAZ
Программное обеспечение
Программное обеспечение (ПО) устройства подразделяется на системное и прикладное. Системное программное обеспечение (СПО) включает в себя операционную систему, набор драйверов, служащих для обмена данными. Прикладное программное обеспечение (ППО) осуществляет управление работой устройства, прием сигналов синхронизации и их обработку, вычисление и регистрацию величин, прием и передачу данных по цифровым протоколам передачи данных в смежные устройства и системы.
ППО состоит из двух частей: метрологически значимой и сервисной.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TOPAZ PTS |
|
Номер версии (идентификационный номер) ПО |
1.3 |
Уровень защиты ПО «высокий» по Р 50.2.077-2014. Метрологически значимая часть защищена от изменения. Для защиты предусмотрено наличие различных уровней доступа, различающихся набором разрешенных операций и объемом предоставляемых данных, включая разделение доступа к данным и операциям по конфигурированию приборов, коррекции времени, настройки интерфейсов передачи данных, изменения параметров контролируемых сигналов, настройки параметров безопасности.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемого абсолютного смещения формируемой ШВ относительно национальной шкалы координированного времени Российской Федерации UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS, нс |
±200 |
|
Пределы допускаемого абсолютного смещения формируемой ШВ относительно ШВ UTC(SU) на выходе интерфейса Ethernet по протоколу NTP, мкс |
±100 |
|
Пределы допускаемой абсолютной погрешности формирования ШВ на выходе интерфейса Ethernet по протоколу PTP, нс |
±250 |
|
Пределы допускаемой абсолютной погрешности хранения формируемой ШВ в автономном режиме за сутки, мс |
±20 |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Параметры сети питания от источника постоянного тока: - напряжение постоянного тока, В |
от 15 до 30 |
|
Параметры сети питания от источника переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц |
от 90 до 265 от 45 до 55 |
|
Потребляемая мощность, В •А, не более |
24 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +30 °С, %, не более |
от -40 до +70 95 |
|
Г абаритные размеры (длина х ширина х высота) |
135 х 225 х 100 |
|
Масса, кг, не более |
1,5 |
|
Среднее время наработки на отказ, ч |
140000 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на самоклеющуюся этикетку на боковой панели устройства, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы устройства.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
1 Устройство синхронизации частоты и времени |
TOPAZ Метроном PTS |
1 шт. |
|
2 Антенна ГЛОНАСС/GPS |
- |
1 шт. * |
|
3 Кабель для подключения приемной антенны сигналов ГНСС ГЛОНАСС/GPS |
- |
1 шт. * |
|
4 Руководство по эксплуатации |
ПЛСТ.411146.401 РЭ |
1 шт. |
|
5 Паспорт |
ПЛСТ.411146.401 ПС |
1 шт. |
|
6 Методика поверки |
ПЛСТ.411146.401 МП |
1 шт. |
|
* Состав комплекта поставки определяется по согласованию с Заказчиком | ||
Поверка
осуществляется по документу «ПЛСТ.411146.401 МП Устройства синхронизации времени TOPAZ Метроном PTS. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 28.06.2018 г.
Основные средства поверки:
- изделие ПС-161 ТСЮИ.461531.014 (регистрационный номер 64475-16 в Федеральном информационном фонде);
- частотомер универсальный CNT-90 (регистрационный номер 41567-09 в Федеральном информационном фонде)
- устройство синхронизации частоты и времени Метроном-300 (регистрационный номер 56465-14 в Федеральном информационном фонде);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого устройства с требуемой точностью.
Знак поверки наносится в местах, указанных на рисунке 1, и на свидетельство о поверке и (или) в паспорте в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ТУ 4635-009-89466010-2015 Устройство синхронизации времени TOPAZ Метроном PTS. Технические условия
