Теплосчетчики Комбик
| Номер в ГРСИ РФ: | 72395-18 |
|---|---|
| Категория: | Теплосчетчики |
| Производитель / заявитель: | ООО "ИВК-Саяны", г.Москва |
Теплосчетчики «Комбик» (далее - теплосчетчики) предназначены для измерений тепловой энергии (теплоты), объема (массы) и температур теплоносителя (воды) в водяных системах теплоснабжения и (или) кондиционирования (охлаждения).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72395-18 |
| Наименование | Теплосчетчики |
| Модель | Комбик |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 13.09.2023 |
Производитель / Заявитель
ООО "ИВК-САЯНЫ", г.Москва; ООО "ПРАДО-Ижевск", г.Ижевск; ООО "ТД "Эффективные отопительные системы ПРАДО", г.Наро-Фоминск, Московская обл.
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 6 лет |
| Зарегистрировано поверок | 8562 |
| Найдено поверителей | 30 |
| Успешных поверок (СИ пригодно) | 8524 (100%) |
| Неуспешных поверок (СИ непригодно) | 38 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 72395-18: Описание типа СИ | Скачать | 138.2 КБ | |
| 72395-18: Методика поверки МП 208-010-2018 | Скачать | 4.8 MБ |
Описание типа
Назначение
Теплосчетчики «Комбик» (далее - теплосчетчики) предназначены для измерений тепловой энергии (теплоты), объема (массы) и температур теплоносителя (воды) в водяных системах теплоснабжения и (или) кондиционирования (охлаждения).
Описание
Теплосчетчики, конструктивно, состоят из тепловычислителя, преобразователя расхода и комплекта термометров.
В качестве преобразователей расхода (ПР) воды в состав теплосчетчика может входить механический (M) или ультразвуковой преобразователь расхода (U).
Теплосчетчик сохраняет заявленную погрешность при наличии перед и после него прямых участков с диаметром, соответствующим Ду счетчика и длиной не менее 3-х Ду. Дополнительные прямые участки, в случае применения фирменных монтажных комплектов, не требуются.
В качестве термометров в состав теплосчетчика входят подобранные в пары комплекты термометров сопротивления (КТП).
Теплосчетчики имеют исполнения отличающиеся:
- механическим или ультразвуковым ПР - модели «Комбик М» или «Комбик U»;
- уравнением измерения тепловой энергии;
- диаметром условного прохода (Ду);
- динамическим диапазоном измерений расхода (qmin/qmax м3/ч);
- наличием дополнительных каналов V (счетчики импульсов), предназначенных для подключения дополнительных счетчиков воды с импульсным выходом;
- выходными интерфейсами (радиоинтерфейс; RS 485; импульсный выход).
- наличием архива (месячный за последние 12 месяцев и/или часовые за последние 60 суток)

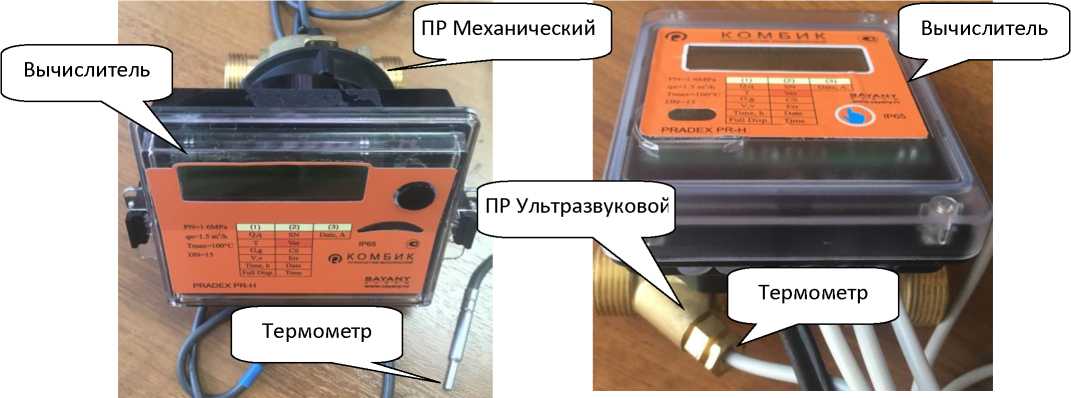

Внешний вид теплосчетчиков приведен на рисунках 1 и 2.
Вычислитель
Термометр
ПР Ультразвуковой
Термометр
Вычислитель
ПР Механический
Рисунок 2 - Теплосчетчик «Комбик U» (ультразвуковой ПР)
Рисунок 1 - Теплосчетчик «Комбик М» (механический ПР)
Теплосчетчики измеряют и индицируют на жидкокристаллическом индикаторе (ЖКИ) значения измеряемых величин, приведенных в Таблице 1.
Таблица 1
|
Наименование величины |
Единица величины |
|
Количество тепловой энергии (теплоты) |
Гкал или кВт^ч |
|
Тепловая мощность |
Гкал/ч или кВт |
|
Масса (объём) и расход теплоносителя |
Т (м3) и т/ч (м3/ч) |
|
Температуры и разность температур теплоносителя, |
°С |
Теплосчетчик дополнительно индицирует следующую информацию:
- заводской №, версия ПО, контрольная сумма;
- версия вычисления ТЭ;
- дата, время;
- код Err (нештатная ситуация);
- время штатной работы;
- архивы (месячные);
- иная служебная информация.
Для обеспечения чтения информации с теплосчетчика и подключения к автоматизированным системам передачи показаний применяются устройства поддерживающие протоколы обмена с теплосчетчиком.
Примеры пломбирования теплосчетчика приведены на
рисунках 3-5.
Рисунок 5 - Место для
Рисунок 3 - Место для пломбы Рисунок 4 Место для пломбы
эксплуатации
эксплуатации
пломбы поверителя
Программное обеспечение
Теплосчетчик имеет микропроцессор, работающий под управлением микропрограммы (далее - ПО).
Микропроцессор измеряют количество и частоту импульсов, поступающих от ПР, сопротивление подключенных к входам термометров, вычисляет значения объема, массы, температуры, расхода, тепловой энергии, выводит показания на ЖКИ и записывает их в архив энергонезависимой памяти.
Перепрограммирование и изменение градуировочных коэффициентов невозможно без нарушения пломбы поверителя. При пропадании питания в энергонезависимой памяти сохраняются градуировочные коэффициенты и показания теплосчетчика.
Идентификационные параметры ПО приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
Программа управления хостом IVKS |
|
Идентификационное наименование ПО |
IVKS142.HEX |
|
Номер версии (идентификационный номер) ПО |
3.2 |
|
Цифровой идентификатор ПО |
5e397b320161ee518dadadb79dc25a99 |
|
Контрольная сумма ПО, отображаемая на ЖКИ |
1B12 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений "высокий" согласно Р 50.2.077-2014.
Технические характеристики
Диапазоны расходов приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение | ||
|
Диаметр условного прохода, мм |
10 |
15 |
20 |
|
Порог чувствительности, м3/ч |
0,005 |
0,0075 |
0,0125 |
|
Минимальный расход, qmin, м3/ч |
0,01/0,02 |
0,015/0,03 |
0,025/0,05 |
|
Номинальный расход, qn, м3/ч |
1 |
1,5 |
2,5 |
|
Максимальный расход, qmax, м3/ч |
2 |
3 |
5 |
|
Вес импульса (V), л/имп |
1 |
1 |
1 |
|
Вес импульса (Q), кВт^ч/имп |
0,1 |
0,1 |
0,1 |
|
*) веса импульсов могут быть изменены. | |||
Основные характеристики приведены в таблице 4.
Таблица 4
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объема воды в диапазоне от gmin до gmax, % |
±(2+0,02 gmax/ g) но не более 5 |
|
Номинальная статическая характеристика НСХ термометров сопротивления |
Pt500 или Pt1000 6 = 0,00385 °C-1 |
|
Максимальная температура теплоносителя, °С |
100 |
|
Диапазон измерений температур, °С |
от 0 до +100 |
|
Диапазон измерений разности температур, °С |
от +3 до +100 |
|
Пределы допускаемой абсолютной погрешности измерений температур, °С |
±(0,45 + 0,005-T) |
|
Пределы абсолютной погрешности измерений разности температур, °С |
±(0,11 + 0,004-AT) |
|
Пределы допускаемой относительной погрешности измерений теплоты (тепловой энергии), % |
±(2+0,02gmax/g + 12/AT) |
|
Тип импульсного выхода (кВгч/имп) Минимальная длительность импульса, мс Максимальное значение напряжения, В Максимальный ток, мА |
открытый коллектор 125 24 10 |
|
Параметры импульсов опроса доп. входных каналов (V): Длительность импульса опроса, мкс Период следования импульсов опроса, мс Напряжение импульса не более, В Ток при опросе не более, мА |
35 62,5 3,6 1 |
|
Пределы абсолютной погрешности измерений времени, % |
±0,01 |
|
Максимальное давление теплоносителя, МПа |
1,6 |
|
Гидравлическое сопротивление при максимальном расходе для ПР, МПа, не более: - "U" - "M" |
0,025 0,1 |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность не более, % |
от +5 до +55 95 |
|
Степень защиты от пыли и воды по ГОСТ 14254-2015 |
IP65 |
|
Питание от встроенного элемента питания, В Срок службы встроенного элемента питания, лет, не менее |
3,65 6 |
|
Средний срок службы, лет, не менее |
12 |
Формулы вычисления тепловой энергии приведены в таблице 5.
Таблица 5
|
Сокращение |
Формула (Гкал) |
Назначение |
|
С3п (п) |
Q1=M1-(T1-T2); Q2=M1-(T1-T2) |
Монтаж в трубопровод подачи. Измерение тепловой энергии в закрытых системах теплоснабжения и кондиционирования (охлаждения). Р1если 6T>0; Q2 если 6T<0. |
|
С3о (о) |
Q1=M2-(T1-T2); Q2=M2<T1-T2) |
Монтаж в обратный трубопровод. Измерение тепловой энергии в закрытых системах теплоснабжения и кондиционирования (охлаждения). Q1 при 6T>0; Q2 при 6T<0. (прим: ПР устанавливается в обратный трубопровод, термометр T1 - в подающий) |
|
A3c (с) |
Q = M1-(T1-Tk) |
Измерение тепловой энергии в тупиковых системах ГВС с использованием температуры холодной воды, записанной в памяти теплосчетчика (Tk) |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и тампопечатью на лицевую панель теплосчетчика.
Комплектность
Таблица 6
|
Наименование |
Обозначение |
Количество |
Примечания |
|
Tеплосчетчик в составе: Tепловычислитель Преобразователь расхода Tермометры сопротивления |
Комбик Комбик механический или ультразвуковой KTn |
1 шт. 1 шт. 1 шт. 1 компл. |
В соответствии с заказом |
|
Руководство по эксплуатации объединенное с паспортом |
ИВК.117.011 РЭ |
1 экз. | |
|
Методика поверки |
МП 208-010-2018 |
1 экз. |
Поставляется по заказу |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия;
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 117.011 2017 Теплосчетчик Комбик. Технические условия.
