Дефектоскопы ультразвуковые EPOCH 6LT
| Номер в ГРСИ РФ: | 72640-18 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | Компания "Olympus NDT, Inc.", США |
Дефектоскопы ультразвуковые EPOCH 6LT (далее - дефектоскопы) предназначены для:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72640-18 |
| Наименование | Дефектоскопы ультразвуковые |
| Модель | EPOCH 6LT |
| Страна-производитель | СОЕДИНЕННЫЕ ШТАТЫ |
| Срок свидетельства (Или заводской номер) | 27.09.2023 |
Производитель / Заявитель
Компания "Olympus Scientific Solutions Americas", США
СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 48 |
| Найдено поверителей | 11 |
| Успешных поверок (СИ пригодно) | 48 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 72640-18: Описание типа СИ | Скачать | 159.1 КБ | |
| 72640-18: Методика поверки МП 2512-0002-2018 | Скачать | 990.3 КБ |
Описание типа
Назначение
Дефектоскопы ультразвуковые EPOCH 6LT (далее - дефектоскопы) предназначены для:
- измерений глубины залегания дефекта, расстояния от передней грани преобразователя (призмы) до проекции центра дефекта на поверхность сканирования (с наклонным преобразователем), толщины изделий из металла и сплавов при одностороннем доступе к ним;
- обнаружения дефектов сварных соединений, в стенках труб, в основном металле резервуаров, лопаток турбин, узлов конструкций и др.
Описание
Принцип действия дефектоскопов основан на акустическом методе неразрушающего контроля. В дефектоскопах используются следующие методы акустического неразрушающего контроля:
- эхо-импульсный,
- теневой,
Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком. По времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука до границы дефекта или донных сигналов и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.
Дефектоскопы состоят из электронного блока и преобразователя, соединенных кабелем.
Дефектоскопы могут быть оснащены следующими типами ультразвуковых преобразователей, изготавливаемых компанией «Olympus Scientific Solutions Americas»:
- одноэлементные контактные с рабочей частотой (0,5 - 20) МГц;
- раздельно-совмещенные с рабочей частотой (1 - 10) МГц;
- с линией задержки с рабочей частотой (2,25 - 20) МГц;
- иммерсионные с рабочей частотой (0,5 - 10) МГц;
- одноэлементные наклонные с рабочей частотой (1 - 10) МГц.
Общий вид дефектоскопов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Степень защиты электронного блока от внешних воздействий по ГОСТ 14254-2015 IP 67 или IP 65.

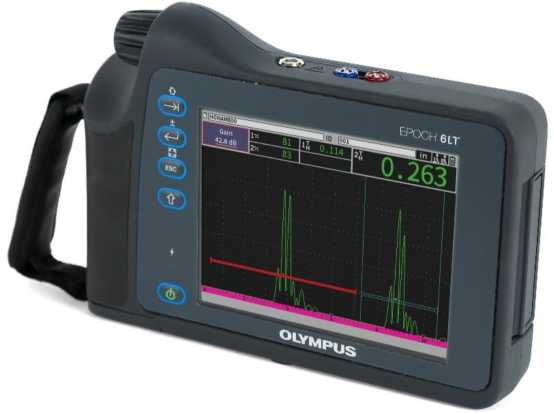

Рисунок 1 - Общий вид дефектоскопов
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Дефектоскопы имеют встроенное программное обеспечение, разработанное компанией изготовителем. Программное обеспечение идентифицируется при каждом включении дефектоскопа путем вывода на дисплей электронного блока номера версии.
Программное обеспечение предназначено для:
- сбора, обработки и хранения данных,
- настройки дефектоскопа,
- визуализации результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом ПО.
Идентификационные данные ПО метрологически значимой части приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Epoch 6LT |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.07 |
|
Цифровой идентификатор ПО* |
05853B7D |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
* Контрольная сумма указана для версии ПО 1.07. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений глубины залегания дефекта, мм |
от 1 до 500* |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта, мм (где Y - измеренное значение глубины залегания дефекта, мм) |
±(0,3 + 0,03-У) |
|
Диапазон измерений толщины (по стали), мм |
от 1 до 500* |
|
Пределы допускаемой абсолютной погрешности измерений толщины, мм (где Н - измеренное значение толщины, мм) |
±(0,1+0,02-Н) |
|
Диапазон измерений расстояний от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования (с наклонным преобразователем), мм |
от 1 до 120 |
|
Пределы допускаемой абсолютной погрешности измерений расстояний от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования (с наклонным преобразователем на стандартном образце СО-2 из комплекта КОУ-2), мм (где Х - измеренное значение расстояния от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования, мм) |
± (0,3 + 0,03-Х) |
|
Угол ввода преобразователя, градус |
от 0 до 85; 90 |
|
Пределы допускаемого отклонения точки выхода наклонного преобразователя с номинальным значением угла ввода до 60°, мм |
±0,5 |
|
Пределы допускаемого отклонения точки выхода наклонного преобразователя с номинальным значением угла ввода свыше 60°, мм |
±1,0 |
|
Пределы допускаемого отклонения угла ввода наклонного преобразователя от номинального значения, градус |
±2,0 |
|
* Диапазоны измерений толщины, глубины залегания дефекта зависят от модели подключенного преобразователя. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон установки скорости распространения ультразвука, м/с |
от 635 до 15240 |
|
Напряжение от сети переменного тока частотой от 50 до 60 Гц, В |
220±22 |
|
Потребляемая мощность (от аккумуляторной батареи), Вт, не более |
30 |
|
Габаритные размеры электронного блока(ШхВхГ), мм, не более |
215x145x65 |
|
Масса электронного блока, кг, не более |
0,9 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более |
от -10 до +50 95 (без конденсации влаги) |
|
Наименование характеристики |
Значение |
|
Диапазон установки скорости распространения ультразвука, м/с |
от 635 до 15240 |
|
Напряжение от сети переменного тока частотой от 50 до 60 Гц, В |
220±22 |
|
Потребляемая мощность (от аккумуляторной батареи), Вт, не более |
30 |
|
Средний срок службы, лет |
7 |
|
Средняя наработка на отказ, ч |
30000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на электронный блок дефектоскопа.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок электронный |
1 шт. | |
|
Преобразователь* |
от 1 шт. | |
|
Аккумуляторная батарея литий-ионная |
1 шт. | |
|
Кабель USB |
1 шт. | |
|
Ремень |
1 шт. | |
|
Зарядное устройство |
1 шт. | |
|
Кейс для транспортирования |
1 шт. | |
|
Руководство по эксплуатации на электронном носителе |
DMTA-10083 |
1 экз. |
|
Методика поверки |
МП 2512-0002-2018 |
1 экз. |
|
Руководство пользователя |
DMTA-10084 |
1 экз. |
|
* Количество и модель преобразователей определяется в соответствии с заказом по каталогу изготовителя. | ||
Поверка
осуществляется по документу МП 2512-0002-2018 «ГСИ. Дефектоскопы ультразвуковые EPOCH 6LT. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 16 января 2018 г.
Основные средства поверки:
- комплект контрольных образцов и вспомогательных устройств КОУ-2, контрольные образцы СО-2, СО-3 (регистрационный номер в Федеральном информационном фонде 661299);
- комплект образцов с искусственными отражателями КМД4-У (регистрационный номер в Федеральном информационном фонде 35581-07);
- комплект мер эквивалентной ультразвуковой толщины МЭТ-300-Ст20
(регистрационный номер в Федеральном информационном фонде 51230-12);
- рабочий эталон единицы длины в области измерений толщины по локальной поверочной схеме ФГУП «ВНИИМ им. Д.И. Менделеева» для средств измерений толщины в диапазоне от 0 до 500 мм, доверительные границы абсолютной погрешности при доверительной вероятности 0,95 ±(0,05+5L) мкм;
- рабочий эталон 3 разряда единицы скорости распространения ультразвуковых волн в твердых средах по ГОСТ 8.756-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация компании «Olympus Scientific Solutions Americas, Inc.»
Другие Дефектоскопы
