Счетчики жидкости турбинные ТОР.НТ.М
| Номер в ГРСИ РФ: | 72663-18 |
|---|---|
| Категория: | Счетчики жидкости |
| Производитель / заявитель: | ООО ИПП "Новые Технологии", г.Уфа |
Счетчики жидкости турбинные ТОР.НТ.М предназначены для измерения количества жидкости (воды, нефти и нефтепродуктов) в единицах объема.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72663-18 |
| Действует | по 27.09.2029 |
| Наименование | Счетчики жидкости турбинные |
| Модель | ТОР.НТ.М |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9f5aeb77-6faa-85b7-e56e-7a393b764307 |
Производитель / Заявитель
Общество с ограниченной общество Инженерно-Производственное Предприятие "Новые Технологии" (ООО ИПП "Новые Технологии"), г. Уфа
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 377 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
72663-18: Описание типа
2023-72663-18.pdf
|
Скачать | 511.2 КБ | |
|
72663-18: Методика поверки
2018-mp72663-18.pdf
|
Скачать | 128.6 КБ |
Описание типа
Назначение
Счетчики жидкости турбинные ТОР.НТ.М предназначены для измерения количества жидкости (воды, нефти и нефтепродуктов) в единицах объема.
Описание
Принцип действия счетчиков жидкости турбинных ТОР.НТ.М (далее - счетчики) основан на преобразовании объема протекающей жидкости в пропорциональное число оборотов крыльчатки и пересчета в единицы объема. Число оборотов крыльчатки прямо пропорционально количеству прошедшей жидкости. Турбинка передает вращательное движение через понижающий редуктор и магнитную муфту на счетный механизм. Обтекатель и экран служат для направления потока жидкости в рабочей полости корпуса. Счетчики позволяют одновременно измерять и демонстрировать величины на механическом счетчике, расположенном на корпусе. Счетчики могут быть укомплектованы блоком питания искробезопасным и электромагнитным датчиком для дистанционной передачи информации.
Счетчики состоят из измерительного узла и корпуса. Измерительный узел состоит из турбинки, редуктора, счетного механизма, магнитной муфты, лопатки, обтекателя и экрана. Измерительный узел размещается внутри корпуса счетчика. Крышка измерительного узла является герметичной перегородкой, отделяющей счетный механизм от рабочей полости корпуса счетчика, и крепится к нему с помощью хомутов, которые фиксируются кольцом. Счетчики устанавливаются на трубопровод с помощью быстросъемных хомутов.
Счетчики выпускаются в модификациях ТОР.НТ.М-50, ТОР.НТ.М-80, которые отличаются диаметром условного прохода счетчиков.
Общий вид счетчиков приведен на рисунке 1.
Экран измерительного узла счетчиков приведен на рисунке 2.

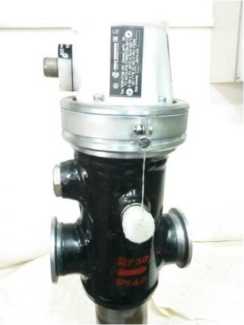

Рисунок 1 - Общий вид счетчиков

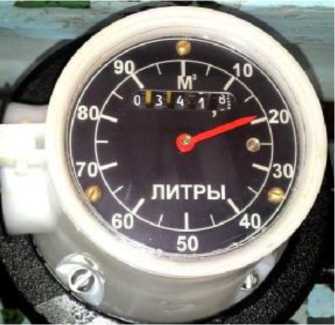

Рисунок 2 - Экран измерительного узла
счетчиков
Заводской номер наносится лазерным гравированием на маркировочную табличку, прикрепленную к корпусу счетчика, в виде цифрового обозначения.
Счетчики пломбируются с помощью пломбы и проволоки, продетой через специальные отверстия в корпусе и на крышке механического счетчика. Пломбирование счетчиков производится с целью предотвращения несанкционированного доступа к механической части счетчиков. Схема пломбирования счетчиков приведена на рисунке 3.
Пломба
Специальные отверстия для проволоки
Рисунок 3 - Схема пломбирования счетчиков
Съем показаний счетчиков, в зависимости от комплектации, осуществляется:
- по механическому счетчику;
- по электромагнитному датчику в комплекте с блоком питания искробезопасным.
Счетчики имеют вводное устройство для подключения магнитоиндукционного датчика МИД-И2У с установленной маркировкой взрывозащиты 1ExdIIBT4 или аналогичного устройства.
По устойчивости к климатическим условиям счетчики соответствуют виду климатического исполнения «УХЛ» категории размещения 2 по ГОСТ 15150-69.
Счетчики относятся к восстанавливаемым, ремонтируемым, однофункциональным изделиям, к группе II виду l по ГОСТ 27.003-2016.
Счетчики, укомплектованные блоком питания искробезопасным и электромагнитным датчиком, предназначены для применения во взрывоопасных зонах помещений и наружных установок с категориями и группами взрывоопасных смесей газов и паров с воздухом в соответствии с установленной маркировкой взрывозащиты электромагнитного датчика 1ExibIIBT4.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Условное обозначение счетчика |
ТОР.НТ.М-50 |
ТОР.НТ.М-80 |
|
Диаметр условного прохода, мм |
50 |
80 |
|
Диапазон измерения объемного расхода, м3/ч |
от 6 до 30 |
от 15 до 75 |
|
Диапазон значений скоростей измеряемой среды, м/с |
от 0,0016 до 0,0083 |
от 0,0041 до 0,2080 |
|
Пределы допускаемой основной относительной погрешности при измерении объема, %: - в диапазоне расходов до 20 %* - в диапазоне расходов от 20 % включ. до 100 %* - в диапазоне расходов от 60 % включ. до 100 %* |
не нормируется ±1,0**; ±1,5 ±1,0 | |
|
Пределы допускаемой дополнительной относительной погрешности при измерении объема в диапазоне расходов (20 - 100) % от максимального значения расхода, для диапазона кинематической вязкости на каждые 10-10’6 м2/с, %: - от V10-6 до 80^10-6 м2/с - от 8040-6 до 12040-6 м2/с |
±2,0 ±1,5 | |
|
Средний срок службы, лет, не менее |
8 | |
|
* От максимального значения расхода. * * Указанные пределы допускаемой основной относительной погрешности при измерении объемного расхода обеспечиваются при наличии прямого участка перед счетчиком не менее 5 диаметров условного прохода счетчика. | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Условное обозначение счетчика |
ТОР.НТ.М-50 |
ТОР.НТ.М-80 |
|
Напряжение питания постоянного тока, В | ||
|
Наименование характеристики |
Значение | |
|
Габаритные размеры: | ||
|
- длина |
320 |
320 |
|
- ширина |
177 |
177 |
|
- высота |
385 |
415 |
|
Параметры измеряемой среды: | ||
|
- температура, °С |
от +5 до +70 | |
|
- давление, МПа |
от 0,30 до 3,99 | |
|
- вязкость, м2/с, не более |
от 1-10-6 до 120-10-6 | |
|
- объемное содержание парафина, %, не более |
10 | |
|
- содержание сернистых соединений по весу, % |
3 | |
|
- содержание механических примесей, | ||
|
мг/л, не более |
3000 | |
|
- размер частиц механических примесей, | ||
|
мм, не более |
5 | |
|
Масса, кг, не более |
20 |
25 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от -50 до +50 | |
|
- относительная влажность, % |
до 75 при +15 °С до 100 при +25 °С | |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | |
|
Средний срок службы, лет, не менее |
8 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографическим способом и на корпус счетчиков.
Комплектность
Комплектность счетчиков представлена в таблице 3.
Таблица 3 - Комплектность счетчиков
|
Наименование |
Обозначение |
Количество |
|
Счетчик жидкости турбинный ТОР. НТ.М |
_ |
1 шт. |
|
Электромагнитный датчик (по отдельному заказу) |
_ | |
|
Блок питания искробезопасный (по отдельному заказу) |
_ |
1 комплект |
|
Счетчики жидкости турбинные ТОР.НТ.М. Паспорт |
4213-018-77852729-2018 ПС |
1 экз. |
|
Счетчики жидкости турбинные ТОР.НТ.М. Руководство по эксплуатации |
4213-018-77852729-2018 РЭ |
1 экз. |
|
Инструкция. Счетчики жидкости турбинные ТОР.НТ.М. Методика поверки |
_ |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе (пункт 1.3 руководства по эксплуатации).
Нормативные документы
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 27.003-2016 Надежность в технике. Состав и общие правила задания требований по надежности;
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;
ТУ 4213-018-77852729-2012 (с изменениями 2018 г.) Счетчики жидкости турбинные ТОР.НТ.
