Аппаратура ИЗЫСКАНИЕ
| Номер в ГРСИ РФ: | 72762-18 |
|---|---|
| Производитель / заявитель: | ОАО "Российский институт радионавигации и времени" (РИРВ), г.С.-Петербург |
| 72762-18: Описание типа СИ | Скачать | 152.1 КБ |
Аппаратура «ИЗЫСКАНИЕ» (далее - аппаратура) предназначена для определения координат точек земной поверхности по радиосигналам навигационных космических аппаратов (НКА) космических навигационных систем (КНС) ГЛОНАСС и GPS в режимах реального времени и постобработки измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72762-18 |
| Наименование | Аппаратура |
| Модель | ИЗЫСКАНИЕ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 16.10.2023 |
Производитель / Заявитель
АО "Российский институт радионавигации и времени" (РИРВ), г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 72762-18: Описание типа СИ | Скачать | 152.1 КБ |
Описание типа
Назначение
Аппаратура «ИЗЫСКАНИЕ» (далее - аппаратура) предназначена для определения координат точек земной поверхности по радиосигналам навигационных космических аппаратов (НКА) космических навигационных систем (КНС) ГЛОНАСС и GPS в режимах реального времени и постобработки измерений.
Описание
Принцип действия аппаратуры основан на определении координат точек земной поверхности при приеме и обработке радиосигналов НКА КНС ГЛОНАСС в частотных диапазонах F1, F2 (параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 1.0 от 2016 г.) и GPS в частотных диапазонах L1, L2 (параметры сигналов GPS согласно IS-GPS-200E от
08.06.2010 г., IS-GPS-705A от 08.06.2010 г) в режиме реального времени с использованием корректирующей информации, переданной по радиоканалу с контрольно- корректирующей станции (ККС), и в режиме постобработки измерений с использованием информации, полученной с ККС.
Конструктивно аппаратура состоит из устройства «Изыскание.1» и устройства антенного (далее - УА), соединенных между собой высокочастотным кабелем. Устройство «Изыскание.1» обеспечивает обработку, регистрацию и хранение информации. УА обеспечивает прием и передачу, для последующей обработки, радиосигналов от ГНСС в устройство «Изыскание.1».
Устройство «Изыскание.1» выполнено в виде пыле-влагозащищенного блока из алюминиевого сплава.
На передней панели аппаратуры расположены:
- три кнопки с индикаторами (ВКЛ, РЕЖ и РЕГ);
- две кнопки без индикаторов (УПР и ВЫКЛ);
- пять индикаторов (ПАМ, БА1, БА2, Сеть и GSM).
У правление кнопками, расположенными на передней панели устройства «Изыскание.1», позволяет выполнять следующие действия:
- включать и выключать питание;
- выбирать необходимый для работы шаблон;
- устанавливать необходимый режим регистрации измерений;
- начинать и прекращать регистрацию измерений;
- контролировать состояние устройства «Изыскание.1» и процесса регистрации измерений.
На задней панели устройства «Изыскание.1» находятся:
- розетка прямая приборно-блочная TNC для подключения УА посредством антенного кабеля;
- розетка В/Н SMA для подключения GSM антенны;
- два соединителя - Вх/Вых - розетка блочная для подключения: сетевого адаптера, внешнего источника питания, персонального компьютера, ультракоротковолновой радиостанции.
Под крышкой на задней панели располагается SIM-держатель и две аккумуляторные батареи. Также на задней панели расположено место для маркировки заводского номера.
УА представляет собой активную микрополосковую антенну, которая производит преобразование электромагнитного поля радиосигналов в напряжение радиочастотных сигналов и усиление.
Верхняя часть УА защищена обтекателем. В нижней части УА шестью винтами крепиться фланец, предназначенный для установки УА на геодезическом штативе или вехе, а также розетка TNC, для соединения УА с устройством «Изыскание.1». Данная розетка защищена от внешних воздействий пластиковой втулкой.

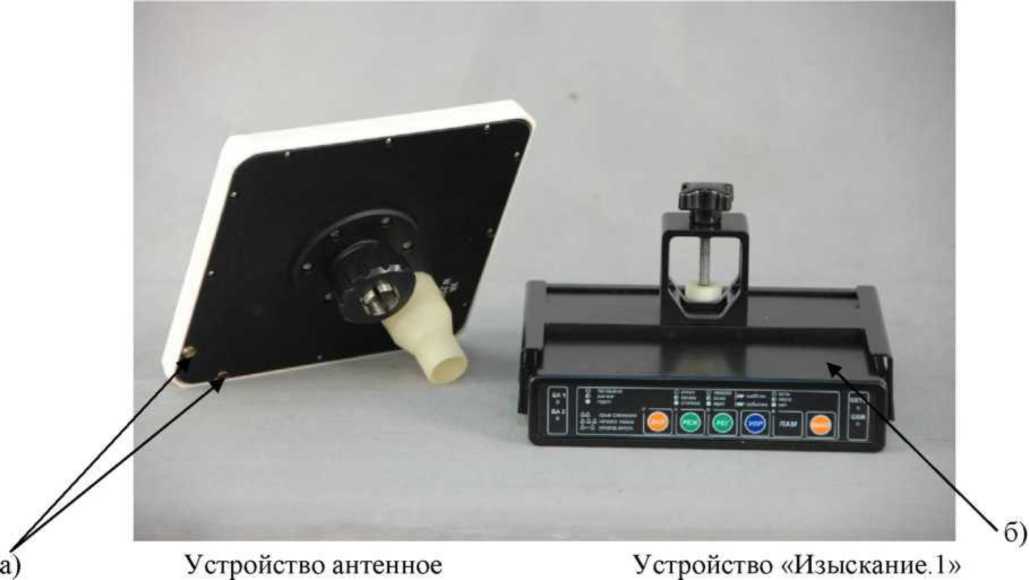

Внешний вид аппаратуры «ИЗЫСКАНИЕ» с указанием мест пломбировки от несанкционированного доступа УА, места нанесения знака утверждения типа и знака поверки приведен на рисунке 1.
Устройство антенное
Устройство «Изыскание.1»
а)
б)
а - места пломбировки от несанкционированного доступа б - место нанесения наклейки со знаком утверждения типа Рисунок 1 - Внешний вид аппаратуры «ИЗЫСКАНИЕ»
Программное обеспечение
Метрологически значимые части программного обеспечения (ПО) средства измерений представляют программный модуль GSS32.EXE из состава «Пакета программ BL-GEO» ТСЮИ.00752-01 и программный модуль RTKDLL.DLL из состава «Интерфейсного программного обеспечения GEO-RTK» ТСЮИ.01218-02.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
«Пакет программ BL-GEO» |
«Интерфейсное программное обеспечение GEO-RTK» |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.61 |
2.17 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
DA15DF8 |
4D1C6337 |
|
Алгоритм вычисления идентификатора ПО |
CRC32 |
CRC32 |
Метрологически значимая часть ПО аппаратуры и измеренные данные защищены с помощью специальных средств защиты (электронный ключ) от непреднамеренных и преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики* |
Значение характеристики |
|
Режим «Статика» Средняя квадратическая погрешность (СКП) определения параметров векторов базовых линий на расстоянии не более 10 км с учётом предварительного набора измерений в точке инициализации за время не менее 10 мин, мм, не более: - в плане - по высоте |
10 + 1,5-10-6-D** 20 + 2,040-60 |
|
Режим «Статика» СКП определения параметров векторов базовых линий на расстоянии не более 5 км за время наблюдения не менее 15 мин, мм, не более: - в плане - по высоте |
10 + 1,0-10-6-D 10 + 1,5-10-6-D |
|
Режим «Статика» СКП определения параметров векторов базовых линий на расстоянии не более 30 км с учётом предварительного набора измерений в точке инициализации за время наблюдения не менее 60 мин, мм, не более: - в плане - по высоте |
10 + 1,0-10-6-D 10 + 1,5-10-6-D |
|
Режим «Кинематика с постобработкой» СКП определения параметров векторов базовых линий с учётом предварительного набора измерений в точке инициализации за время не менее 10 мин***, мм, не более: - в плане - по высоте |
20 + 2,040-6 0 40 + 2,040-60 |
|
Режим «Кинематика в реальном времени (RTK)» СКП определения параметров векторов базовых линий на расстоянии не более 5 км, мм, не более: - в плане - по высоте |
20 + 2,040-60 40 + 2,040-60 |
Продолжение таблицы 2
|
Наименование характеристики* |
Значение характеристики |
|
Режим «Дифференциальные кодовые измерения (DGPS)»**** СКП определения координат, мм, не более: - в плане - по высоте |
1000 2000 |
|
* Заявленные точностные характеристики достигаются при одновременном приеме сигналов всех ГНСС (ГЛОНАСС, GPS); * * D - измеряемое расстояние, мм; * ** Диапазон длин базисов от 0,07 до 30 км * *** Диапазон работы режима от 0,07 до 30 км | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Количество каналов |
36 |
|
Принимаемые сигналы |
ГЛОНАСС: F1, F2 GPS: L1, L2 |
|
Напряжение питания постоянного тока, В: - внутренний аккумулятор - внешний аккумулятор |
7,2 От 10 до 30 |
|
Потребляемая мощность от встроенных аккумуляторов, Вт, не более |
5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - устройство антенное - устройство «Изыскание.1» |
186x186x91,5 208,5x187,5x40,0 |
|
Диапазон рабочих температур, °С |
от -30 до +50 |
|
Масса, кг, не более: - устройство антенное - устройство «Изыскание.1» |
1,0 1,6 |
Знак утверждения типа
наносится в виде наклейки непосредственно на корпус устройства «Изыскание.1» и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт. |
|
Аппаратура «Изыскание» в составе: |
ТСЮИ.461531.020 |
1 шт. |
|
- устройство «Изыскание.1» |
ТСЮИ.468157.075 |
1 шт. |
|
- комплект инструментов и принадлежностей |
1 шт. | |
|
в составе: |
ТСЮИ.461924.024 |
1 шт. |
|
-адаптер сетевой |
ТСЮИ.436617.007 |
1 шт. |
|
- ремень |
ТСЮИ.301547.011 |
1 шт. |
|
- кронштейн |
ТСЮИ.301568.007 |
1 шт. |
|
- сумка-рюкзак |
AMRE BAG 2600 |
1 шт. (по заказу) |
|
- штатив |
60-ALQR20 CST |
1 шт. (по заказу) |
|
- веха телескопическая с уровнем |
67-4508 TMA CST |
1 шт. (по заказу) |
|
- трегер |
61-4500 CST |
1 шт. (по заказу) |
|
- адаптер для трегера |
61-2525 CST |
1 шт. (по заказу) |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество, шт. |
|
- комплект монтажных частей в составе: - жгут - жгут - жгут - жгут - кабель (3 метра) |
ТСЮИ.461921.023 ТСЮИ.685621.365 ТСЮИ.685621.366 ТСЮИ.685621.367 ТСЮИ.685622.080 TNC-TNC |
1 шт. 1 шт. (по заказу) 1 шт. 1 шт. 1 шт. 1 шт. |
|
- управляющая ЭВМ |
1 шт. (по заказу) | |
|
- комплект запасных частей в составе: - батарея аккумуляторная |
ТСЮИ.461923.013 ТСЮИ.563511.001 |
1 шт. 2 шт. |
|
- ключ электродный |
ТСЮИ.468243.006 |
1 шт. |
|
- компакт-диск«Пакет программ BL-GEO» |
ТСЮИ.467619.004 |
1 шт. |
|
- компакт-диск интерфейсное ПО «GEO-RTK» |
ТСЮИ.467619.014 |
1 шт. |
|
- устройство антенное |
ТСЮИ.464659.072 |
1 шт. |
|
- упаковка |
ТСЮИ.305646.009 |
1 шт. |
|
- GSM антенна |
ADA-0086 |
1 шт. |
|
- Аппаратура «ИЗЫСКАНИЕ». Руководство по эксплуатации |
ТСЮИ.461531.020 РЭ |
1 шт. |
Поверка
осуществляется по документу ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».
Основные средства поверки:
- эталонный пространственный полигон 2-го разряда по МИ 2292-94, абсолютная погрешность полигона (при доверительной вероятности 0,95) при измерении приращений координат в плане ±30 мм;
- линейные базисы по ГОСТ Р 8.750-11, пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ±(1 • 10-6 0) мм, где D - длина базиса в миллиметрах;
- линейка измерительная металлическая 300 мм по ГОСТ 427-75, регистрационный номер № 66266-16 в Федеральном информационном фонде;
- рулетка измерительная металлическая 2 м 2 разряда по ГОСТ 7502-98, регистрационный номер № 46391-11 в Федеральном информационном фонде;
- термогигрометры «ИВА-6Н-КП-Д», пределы допускаемой абсолютной погрешности измерений температуры ±0,3 °С; регистрационный номер № 46434-11 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой аппаратуры с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»
ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения»
ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений»
Аппаратура «ИЗЫСКАНИЕ». Технические условия ТСЮИ.461531.020 ТУ
