Миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток
| Номер в ГРСИ РФ: | 72766-18 |
|---|---|
| Категория: | Омметры |
| Производитель / заявитель: | ООО "СКБ электротехнического приборостроения", г.С.-Петербург |
Миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток (далее - миллиомметры) предназначены для:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72766-18 |
| Наименование | Миллиомметры |
| Модель | МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 16.10.2023 |
Производитель / Заявитель
ООО "СКБ электротехнического приборостроения", пос.Шушары
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 3 года |
| Зарегистрировано поверок | 1511 |
| Найдено поверителей | 71 |
| Успешных поверок (СИ пригодно) | 1497 (99%) |
| Неуспешных поверок (СИ непригодно) | 14 (1%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 72766-18: Описание типа СИ | Скачать | 259.1 КБ | |
| 72766-18: Методика поверки СКВ 141.00.00.000МП | Скачать | 1.2 MБ |
Описание типа
Назначение
Миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток (далее - миллиомметры) предназначены для:
измерения электрического сопротивления постоянному току обмоток силовых и измерительных трансформаторов, обмоток электродвигателей, генераторов, линейных компенсаторов и обмоток другого оборудования с большой индуктивностью;
измерения электрического сопротивления постоянному току резисторов, шин и других цепей, не содержащих индуктивность;
измерения переходного электрического сопротивления контактов высоковольтных выключателей, избирателей устройств РПН, заземлителей, разъединителей и других разъемных и неразъемных контактных соединений;
снятия осциллограммы переключения контактора быстродействующего устройства РПН как со вскрытием, путем прямого подключения к контактам контактора, так и без его вскрытия, путем подключения к вводам трансформатора (используется метод DRM - Dynamic Resistance Measurement) (кроме МИКО-7М (А));
размагничивания магнитопровода силового и измерительного оборудования (только МИКО-9 (А) Измеритель сопротивления обмоток).
Описание
Принцип действия миллиомметров МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток основан на измерении электрического сопротивления постоянному току используя 4-х проводную схему. Конструктивно приборы состоят из измерительного блока и измерительного кабеля с зажимами для подключения к измеряемому электрическому сопротивлению.
Миллиомметры выпускаются в трех базовых вариантах исполнения: МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток, которые отличаются диапазонами измерения, аппаратными и программными опциями, и в следующих модификациях: МИКО-7МА, МИКО-8МА, МИКО-9А Измеритель сопротивления обмоток, которые отличаются от базовых вариантов наличием встроенного аккумулятора.
Аппаратные и программные различия базовых вариантов миллиомметров и их модификаций представлены в таблице 1.
Общий вид средств измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Таблица 1 - Аппаратные и программные различия миллиомметров
|
Аппаратные опции |
МИКО-7М |
МИКО-8М |
МИКО-9 Измеритель сопротивления обмоток |
|
Количество измерительных кабелей |
1 |
1 |
2 |
|
Количество одновременно присоединяемых выводов трехфазной обмотки |
2 |
2 |
4 |
|
Дисплей |
Монохромный, буквенноцифровой |
Цветной графический | |
|
Средства управления прибором |
Механические кнопки на передней панели | ||
|
- |
Виртуальные кнопки на дисплее | ||
|
Разъем подключения к компьютеру |
USB |
USB |
USB RS-485 |
|
Программные опции | |||
|
Безразборный метод снятия осциллограммы контактора |
Нет |
Да |
Да |
|
Тест «Охлаждение» |
Нет |
Нет |
Да |
|
Тест «Размагничивание» |
Нет |
Нет |
Да |
а) б)

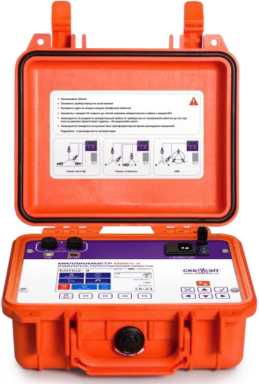

Рисунок 1 - Общий вид средства измерений
а) МИКО-7М (МИКО-7МА)
б) МИКО-8М, МИКО-9 Измеритель сопротивления обмоток (МИКО-8МА, МИКО-9А Измеритель сопротивления обмоток)

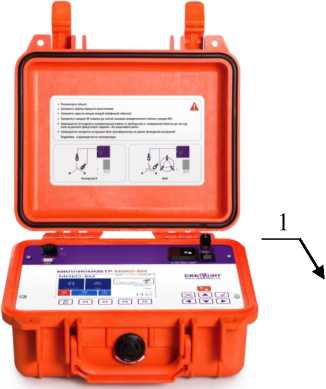

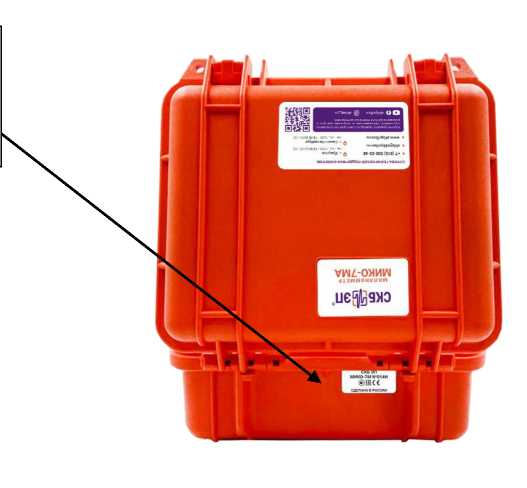

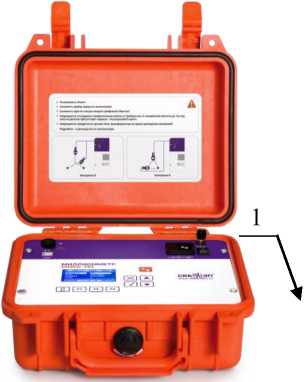

Рисунок 2 - Схема пломбировки от несанкционированного доступа 1 - место нанесения оттиска пломбы изготовителя
Программное обеспечение
Программное обеспечение (ПО) миллиомметров управляет работой структурных элементов измерительного блока и обеспечивает: расчет электрического сопротивления обмотки, сохранение результатов измерений в энергонезависимой памяти прибора и их вывод на дисплей миллиомметров. Программное обеспечение не оказывает влияния на метрологические характеристики прибора.
Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии
с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения:
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии (идентификационный номер) ПО Миллиомметры МИКО-7М(А) Миллиомметры МИКО-8М(А) МИКО-9(А) Измеритель сопротивления обмоток |
не ниже 1.0 не ниже rev.2.2.00.000 не ниже rev.2.2.00.000 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристик |
Значение |
|
Диапазон измерений электрического сопротивления постоянному току, Ом МИКО-7М(А) МИКО-8м(а) МИКО-9(А) |
от 10’6 до 2000 от 10’6 до 10000 от 10’6 до 30000 |
Продолжение таблицы 3
|
Наименование характеристик |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току 5, % Поддиапазон, Ом Сила тока, А от 0,000001 до 0,25 10 от 0,001 до 10 1 от 0,01 до 100 0,1 от 0,1 до 1000 0,01 от 0,1 до 2000 0,005 от 1 до 10000 (кроме 0,001 МИКО-7М (А)) от 10 до 30000 (только 0,0005 МИКО-9 (А)) |
±[0,1+0,0003-(0,25/R - 1)] ±[0,1+0,000005-(10/R - 1)1,4] ±[0,1+0,000005-(100/R - 1)1,4] ±[0,1+0,000005-(1000/R - 1)1,4] ±[0,1+0,000005-(2000/R - 1)1,4] ±[0,1+0,000005-(10000/R - 1)1,4] ±[0,1+0,000005-(30000/R - 1)1,4] где R- измеренное значение электрического сопротивления, Ом |
|
Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления в рабочем диапазоне температуры окружающего воздуха |
не более пределов основной погрешности |
|
Диапазон измерений силы электрического тока в режиме DRM, А |
от 0,1 до 10 |
|
Пределы допускаемой основной относительной погрешности измерений силы электрического тока в режиме DRM, % |
±[1+0,04(10/1 - 1)] где I - измеренное значение силы электрического тока, А |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимально потребляемая мощность, Вт, не более |
120 |
|
Параметры электрического напряжения питания: напряжение переменного тока (действующее значение), В напряжение постоянного тока, В |
от 90 до 253 от 127 до 354 |
|
Продолжительность работы от аккумуляторной батареи в режиме ожидания или при выходной мощности 1 Вт, часов, не менее |
8 |
|
Продолжительность заряда полностью разряженной аккумуляторной батареи, часов, не более |
3 |
|
Габаритные размеры измерительного блока, мм |
270x250x130 |
|
Степень защиты измерительного блока от окружающей среды в транспортном положении |
IP67 |
|
Степень защиты измерительного блока от окружающей среды в рабочем положении (при открытой крышке) |
IP40 |
|
Масса измерительного блока с блоком аккумулятора, кг, не более |
4 |
|
Класс защиты от поражения электрическим током |
I |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -20 до +55 до 95 (без конденсации влаги) |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10000 |
Миллиомметры соответствуют требованиям безопасности, предъявляемым к электрическим контрольно-измерительным приборам и лабораторному оборудованию по ГОСТ IEC 61010-1-2014.
Миллиомметры соответствуют требованиям электромагнитной совместимости, предъявляемым к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014.
Знак утверждения типа
наносится на панель прибора методом шелкографии промышленной цифровой печатью на полиэфирной пленке; в эксплуатационных документах — на титульном листе печатным способом.
Комплектность
Таблица 5 — Комплектность средства измерений___________________________________
|
Наименование |
Обозначение |
Количество |
|
Измерительный блок |
в соответствии с заказом |
1 шт. |
|
Сетевой кабель |
СКБ018.09.00.000 |
1 шт. |
|
Провод заземления |
СКБ010.01.00.000 |
1 шт. |
|
Удлинитель измерительного кабеля1 |
СКБ031.20.00.000 |
1 шт. |
|
Кабель измерительный1 |
СКБ041.18.00.000 |
1 шт. |
|
Кабель измерительный1,2 |
СКБ041.18.00.000-01 |
1 шт. |
|
Кабель измерительный1 |
СКБ041.26.00.000 |
1 шт. |
|
Кабель измерительный1,2 |
СКБ041.26.00.000-01 |
1 шт. |
|
Кабель измерительный1 |
СКБ041.19.00.000 |
1 шт. |
|
Кабель измерительный1 |
СКБ041.21.00.000 |
1 шт. |
|
Комплект из трёх кабелей закорачивания1,3 |
СКБ035.31.00.000 |
1 шт. |
|
Комплект из трёх кабелей закорачивания и соединения обмоток НН и ВН1,3 |
СКБ041.23.00.000 |
1шт. |
|
Кабель USB 2.0 A-B1 |
1 шт. | |
|
Вилка KMDLAX-6P1,2 |
1 шт. | |
|
Переходник для образцовой катушки |
СКБ023.12.00.000 |
2 шт. |
|
Эквивалент нулевого сопротивления |
СКБ023.15.00.000 |
1 шт. |
|
Шунт 75 ШСМ М3.75А-0,5 |
1 шт. | |
|
Резистор добавочный1,3 |
СКБ032.25.00.000 |
1 шт. |
|
Предохранитель на 2А |
2 шт. | |
|
Руководство по эксплуатации |
СКБ141.00.00.000РЭ |
1 экз. |
|
Формуляр |
СКБ141.00.00.000ФО |
1 экз. |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Методика поверки1 |
СКБ141.00.00.000-01МП |
1 экз. |
|
Сумка для прибора1 |
СКБ126.06.00.000 |
1 шт. |
|
Сумка для прибора №2 |
СКБ126.06.02.000 |
1 шт. |
|
Примечания 1 - по заказу 2 - только МИКО-9(А) Измеритель сопротивления обмоток 3 - кроме МИКО-7М(А) | ||
Поверка
осуществляется по документу СКБ 141.00.00.000-01МП «Миллиомметры МИКО-7М, МИКО-
8М, МИКО-9 Измеритель сопротивления обмоток. Методика поверки», утвержденному
ФГУП «ВНИИФТРИ» 28 августа 2019 г.
Основные средства поверки:
Мера электрического сопротивления однозначная МС 3081 (регистрационный номер в Федеральном информационном фонде 54848-13). Номинальное значение 0,0001 Ом, КТ 0,02.
Катушка электрического сопротивления Р310 (регистрационный номер в Федеральном информационном фонде 1162-58). Номинальное значение 0,001; 0,01 Ом, КТ 0,02.
Катушка электрического сопротивления Р321 (регистрационный номер в Федеральном информационном фонде 1162-58). Номинальное значение 0,1 Ом, КТ 0,02.
Катушка электрического сопротивления Р321 (регистрационный номер в Федеральном информационном фонде 1162-58). Номинальное значение 1 Ом, КТ 0,02.
Катушка электрического сопротивления Р321 (регистрационный номер в Федеральном информационном фонде 1162-58). Номинальное значение 10 Ом, КТ 0,02.
Катушка электрического сопротивления Р331 (регистрационный номер в Федеральном информационном фонде 1162-58). Номинальное значение 100 Ом, КТ 0,02.
Катушка электрического сопротивления Р331 (регистрационный номер в Федеральном информационном фонде 1162-58). Номинальное значение 1000 Ом, КТ 0,02.
Катушка электрического сопротивления Р331 (регистрационный номер в Федеральном информационном фонде 1162-58). Номинальное значение 10000 Ом, КТ 0,02.
Многозначная мера электрического сопротивления МС 3055 (регистрационный номер в Федеральном информационном фонде 42847-09), диапазон сопротивлений от 0,01 Ом до 1222222,21 Ом, КТ 0,02/2-Ю’7.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма и в виде наклейки.
Сведения о методах измерений
приведены в эксплуатационном документе
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ IEC 61010-1-2014 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
Приказ Росстандарта №146 от 15 февраля 2016 г. «Об утверждении. Государственной поверочной схемы для средств измерений электрического сопротивления»
ТУ 26.51.43-141-41770454-2017 Миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток и их модификации: МИКО-7МА, МИКО-8МА, МИКО-9А Измеритель сопротивления обмоток. Технические условия
