Анализаторы размеров частиц лазерные ЛАСКА
| Номер в ГРСИ РФ: | 72792-18 |
|---|---|
| Производитель / заявитель: | ООО "Биомедицинские Системы", г.С.-Петербург |
Анализаторы размеров частиц лазерные ЛАСКА (далее - анализаторы) предназначены для измерений размеров частиц в коллоидных системах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72792-18 |
| Действует | по 17.10.2029 |
| Наименование | Анализаторы размеров частиц лазерные |
| Модель | ЛАСКА |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6444915c-dba3-3846-0784-506a671f6617 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Биомедицинские Системы» (ООО «БиоМедСистем»),г. Санкт-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 121 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
72792-18: Описание типа
2024-72792-18.pdf
|
Скачать | 376.5 КБ | |
|
72792-18: Методика поверки
2022-mp72792-18.pdf
|
Скачать | 319.1 КБ |
Описание типа
Назначение
Анализаторы размеров частиц лазерные ЛАСКА (далее - анализаторы) предназначены для измерений размеров частиц в коллоидных системах.
Описание
Принцип действия анализаторов - оптический и основан на регистрации рассеянного оптического излучения частицами, взвешенными в жидкости. Луч, формируемый источником излучения, попадает в кювету, где рассеивается взвешенными в анализируемой пробе жидкости частицами. Рассеянное излучение под разными углами регистрируется с помощью многоэлементного детектора. По полученной зависимости интенсивности рассеянного излучения от угла рассеяния осуществляется расчёт размеров частиц и распределения частиц по размерам.
Конструктивно анализатор состоит из одного блока, в котором размещены: система жидкостного диспергирования с магнитной высокооборотной мешалкой, оптикоаналитическая система и сенсорный дисплей с управляющим контроллером. Анализируемая проба вносится в узел ввода проб и с помощью насоса подаётся в кювету. Непрерывное диспергирование пробы в кювете осуществляется с помощью магнитной мешалки. После окончания измерения жидкость сливается из кюветы с помощью насоса.
Анализаторы выпускаются в двух исполнениях: обычном (ЛАСКА-ТД) и оснащённом функцией термостатирования анализируемой жидкости (ЛАСКА-ТМ).
Управление работой анализатора осуществляется с помощью сенсорного дисплея; выполнение измерений - с помощью персонального компьютера со специализированным программным обеспечением посредством интерфейса USB.
Электрическое питание осуществляется от сети переменного тока.
Результаты измерений представляются в виде дифференциальных и интегральных значений размеров частиц и распределения частиц по размерам.
Общий вид анализаторов, места нанесения знака утверждения типа, знака поверки и заводского номера приведены на рисунках 1 - 3. Пломбировка корпуса осуществляется с помощью наклеек на винты, скрепляющие корпус. Идентификация анализаторов осуществляется с помощью таблички, расположенной на корпусе. На табличке указывается: исполнение, заводской номер в цифровом формате и дата выпуска. Заводской номер наносится на табличку методом металлографической печати.
«а
Место для нанесения знака поверки

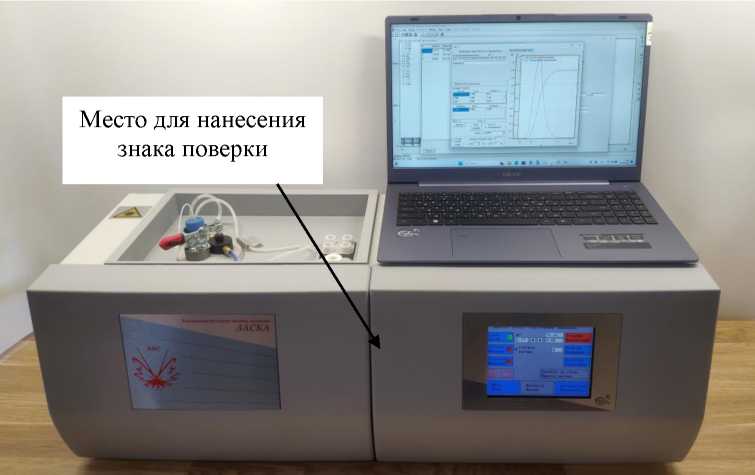

Рисунок 1 - Общий вид анализаторов

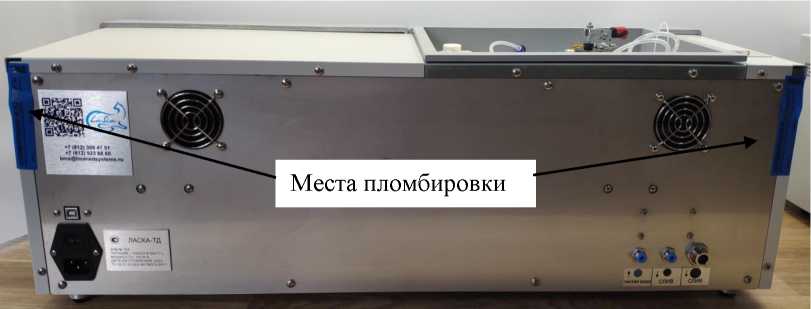

Рисунок 2 - Места пломбировки анализаторов

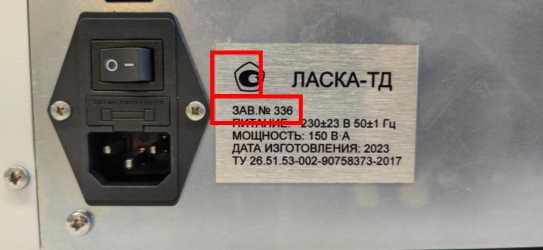

Рисунок 3 - Пример таблички (места нанесения знака утверждения типа и заводского номера)
Программное обеспечение
Анализаторы имеют встроенное и автономное программное обеспечение (ПО). Встроенное ПО используется для управления режимами работы анализатора, сбора результатов измерений; автономное ПО - для выполнения измерений, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.
Уровень защиты ПО «средний» в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Встроенное ПО (в зависимости от исполнения) |
Автономное ПО | ||
|
ЛАСКА-ТД |
ЛАСКА-ТМ | ||
|
Идентификационное наименование ПО |
LAPTD |
LAPTM |
LaSca_32 |
|
Номер версии (идентификационный номер) ПО |
отсутствует |
не ниже 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний размеров частиц, мкм |
от 0,1 до 1000 |
|
Диапазон измерений размеров частиц, мкм |
от 1 до 500 |
|
Пределы допускаемой относительной погрешности, % |
±20 (для D10); ±15 (для D50); ±20 (для D90) |
|
Примечание - D10 (мкм) - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 10 %; D50 (мкм) - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 50 % (средний диаметр частиц); D90 (мкм) - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 90 %. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение сети переменного тока частотой (50 ± 1) Гц, В |
230 ± 23 |
|
Потребляемая мощность, В-А, не более |
150 |
|
Габаритные размеры, мм, не более | |
|
- высота |
300 |
|
- ширина |
400 |
|
- длина |
750 |
|
Масса, кг, не более |
18 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +30 |
|
- относительная влажность окружающего воздуха, %, не более |
85 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
5000 |
Знак утверждения типа
наносится на табличку анализатора и титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
|
Анализатор размеров частиц лазерный ЛАСКА |
- |
1 шт. |
|
Комплект принадлежностей |
- |
1 комп. |
|
Эксплуатационная документация |
- |
1 комп. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации на анализаторы: п. 2 «Использование по назначению».
Нормативные документы
Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утвержденная приказом Росстандарта от 30 декабря 2021 г. № 3105;
ТУ 26.51.53-002-90758373-2017 «Анализаторы размеров частиц лазерные ЛАСКА.
Технические условия».
