Трансформаторы тока и напряжения комбинированные электронные ТТНК
| Номер в ГРСИ РФ: | 72862-18 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ЗАО "ПРОФОТЕК", г.Москва |
Трансформаторы тока и напряжения комбинированные электронные типа ТТНК (далее по тексту - ТТНК) предназначены для измерений и масштабных преобразований значений силы переменного (в том числе - с апериодической составляющей) тока и напряжения и выработки сигнала измерительной информации согласно стандарту IEC 61850-9-2 (2011) (далее
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72862-18 |
| Наименование | Трансформаторы тока и напряжения комбинированные электронные |
| Модель | ТТНК |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 22.10.2023 |
Производитель / Заявитель
АО "Профотек", г.Москва; ООО "НПЦ Профотек", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 8 лет |
| Зарегистрировано поверок | 5 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 72862-18: Описание типа СИ | Скачать | 314.5 КБ | |
| 72862-18: Методика поверки ИЦРМ-МП-129-2018 | Скачать | 747.1 КБ |
Описание типа
Назначение
Трансформаторы тока и напряжения комбинированные электронные типа ТТНК (далее по тексту - ТТНК) предназначены для измерений и масштабных преобразований значений силы переменного (в том числе - с апериодической составляющей) тока и напряжения и выработки сигнала измерительной информации согласно стандарту IEC 61850-9-2 (2011) (далее - IEC 61850-9-2) для передачи результатов измерений и преобразований на электрические измерительные приборы, в системы коммерческого учета электрической энергии, устройствам измерений (в том числе показателей качества электроэнергии), защиты, автоматики, сигнализации и управления.
Описание
Принцип действия ТТНК при измерении силы переменного тока основан на двух физических законах: законе полного тока и эффекте Фарадея. ТТНК содержит чувствительный элемент (магниточувствительное оптоволокно), в котором происходит преобразование измерительной информации о силе переменного тока в набег фаз поляризованного излучения. Отклик чувствительного элемента прямо пропорционален величине измеряемой силы переменного тока и числу витков чувствительного контура. Сигнал пропорциональный силе переменного тока, полученный на выходе оптической схемы ТТНК преобразуется в цифровую форму. Цифровой код синхронно подается на цифро-аналоговый преобразователь силы переменного тока (далее по тексту - ЦАП Т) для токовых выходов.
Принцип действия ТТНК при измерении напряжения переменного тока основан на масштабном преобразовании (делении) напряжения переменного тока при помощи емкостного делителя и последующем его оцифровке аналого-цифровым преобразователем (далее по тексту - АЦП). Измерение напряжения переменного тока производится при помощи специального выносного блока, помещаемого в основание колонны емкостного делителя и подключаемого к его средней точке. Соединение выносного блока и электронно-оптического блока обработки производится волоконно-оптическим кабелем, по которому передаются опорные частоты синхронизации измерений и данные об измеренных величинах, самодиагностике в цифровом формате. Выносной блок формирует цифровой код измеренного сигнала, который привязывается к сетке синхронизации электронно-оптического блока и преобразуется для дальнейшей обработки в электронно-оптическом блоке, где цифровой код синхронно подается на цифро-аналоговый преобразователь напряжения (далее по тексту - ЦАП Н) для выходов 100/^ЗВ, блок формирования цифровых пакетов данных по стандарту IEC 61850-9-2, цифроаналоговый преобразователь напряжения переменного тока (для потенциальных выходов). Логическая схема ТТНК при измерении силы и напряжения переменного тока представлена на рисунке 1.

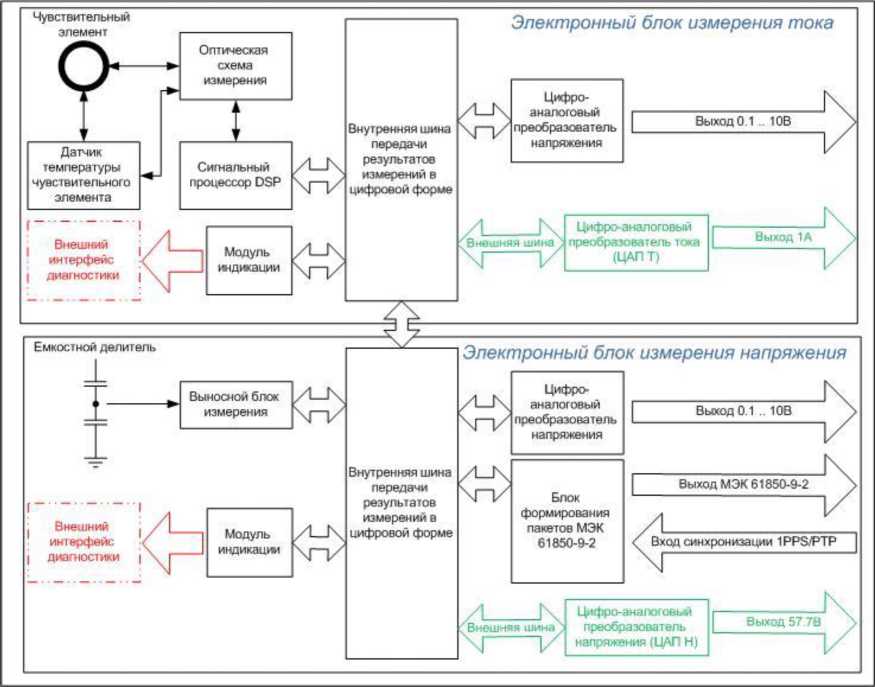

Рисунок 1 - Логическая схема ТТНК
ТТНК представляет собой комплектное устройство, включающее 2 электронных блока: один для измерения силы переменного тока, второй - для измерения напряжения переменного тока, соединенных между собой цифровым соединительным кабелем (рисунки 5, 6), подключенные к ним по оптоволокну высоковольтные колонны с чувствительными элементами (рисунки 2, 3, по одному на каждую фазу), состоящие из опорного изолятора с емкостным делителем и установленным сверху него оптоволоконным датчиком тока, а также блоков вторичного преобразования измеренного сигнала в аналоговый вид (поставка в вариантном исполнении, рисунки 7, 8) и резервированный блок питания (в вариантном исполнении) повышенной надежности (рисунки 9, 10). При необходимости обеспечения резервирования функций релейной защиты ТТНК может комплектоваться дополнительно одним или двумя электронными блоками измерения силы переменного тока, подключаемыми к независимым оптоволоконным датчикам тока, расположенными в той же высоковольтной колонне.
Передача сигнала от чувствительного элемента до электронного блока осуществляется по оптоволоконному кабелю на расстояние от 20 до 1200 м, что позволяет разместить электронного блок в помещении с требуемыми условиями эксплуатации.
Для обеспечения возможности включения ТТНК в систему онлайн-мониторинга работоспособности трансформатор имеет специальный последовательный порт для чтения данных диагностики (доступных так же оператору на дисплее прибора). Порт диагностики работает только в режиме чтения данных и не имеет возможности изменения настроек прибора.
Положение высоковольтных колонн в пространстве - вертикальное с максимальным отклонением угла от вертикали 30°.
Схема соединений элементов ТТНК приведена на рисунке 4.

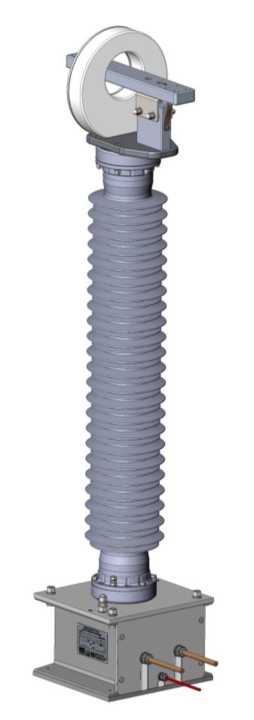

Рисунок 2 - Высоковольтная колонна ТТНК с чувствительным элементом (вариант исполнения «а»)
Рисунок 3 - Высоковольтная колонна ТТНК с чувствительным элементом (вариант исполнения «б»)
Электронный блок тока 1
Электронный блок напряжения
Блок ЦАП напряжения
(опционально)
Электронный блок токаЗ (опционально)
Электронный блок тока 2 (опционально)
Блок ЦДЛ тока (опционально)

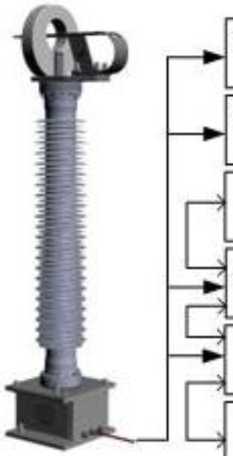

Рисунок 4 - Схема соединения блоков ТТНК
Место пломбировки от несанкционированного доступа
Рисунок 5 - Электронный блок измерения напряжения ТТНК (вид спереди) и схема пломбировки от несанкционированного
Место пломбировки от несанкционированного доступа
Рисунок 6 - Электронный блок измерения тока ТТНК (вид спереди) и схема пломбировки от несанкционированного доступа
доступа
Рисунок 7 - Электронный блок ЦАП Т для вывода пропорционального аналогового сигнала 1А трансформаторов ТТНК

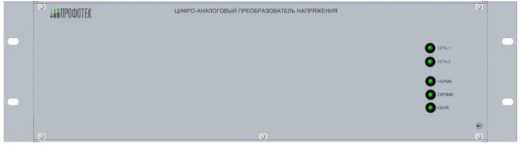

Рисунок 8 - Электронный блок ЦАП Н для вывода пропорционального аналогового сигнала 100/^3 В трансформаторов ТТНК

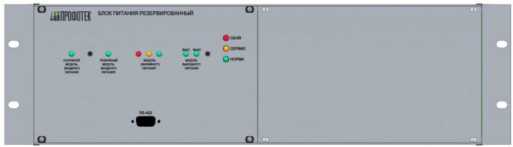

Рисунок 9 - Электронный блок резервированного блока питания повышенной надежности (вид спереди)

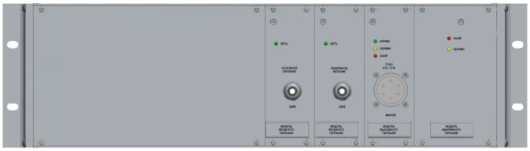

Рисунок 10 - Электронный блок резервированного блока питания повышенной надежности (вид сзади)
Условное обозначение ТТНК при поставке:
ТТНК - А - Б - В - Г - Д - Е - Ж,
где:
ТТНК - обозначение типа: Трансформатор Тока и Напряжения Комбинированный;
А - номинальное напряжение, кВ
Б - номинальный ток, А;
В - класс точности при измерении напряжения (при наличии более одного класса точности измерения напряжения, классы точности указываются по отдельности через «/»);
Г - класс точности при измерении тока и ток предельной кратности для исполнения в релейном классе точности (при наличии более одного электронного блока измерения тока класс точности указывается для каждого по отдельности через «/»);
Д - диапазон рабочих температур чувствительного элемента:
УХЛ1 - УХЛ1 по ГОСТ 15150-69 (от минус 60 до плюс 40 °С);
УХЛ1-Т - УХЛ1 по ГОСТ 15150-69 с расширенным температурным диапазоном
(от минус 60 до плюс 60 °С);
С - специальный температурный диапазон, указывается в паспорте на прибор;
П - для установки в помещениях от минус 10 до плюс 40 °С;
Е - типы используемых выходов, комбинация из символов:
Т - аналоговый, пропорциональный току 1 А;
Н - аналоговый, пропорциональный напряжению 100/V3 В;
М - цифровые выходы по стандарту IEC 61850-9-2 с числом выборок 80 и 256 на период промышленной частоты. Опционально может быть изменена частота дискретизации на значение из диапазона: 1000 - 64000 выборок в секунду;
Ж - тип примененного источника питания:
1 - один универсальный вход 220 В постоянного или переменного тока;
2 - два входа 220 В постоянного и переменного тока;
В - высоконадежный резервированный блок питания;
Пример обозначения прибора:
ТТНК - 110 -2000 - 0,2/3Р - O,2S/5TPE63 - УХЛ1 - НМ - 1.
Трансформатор тока и напряжения комбинированный электронный ТТНК, номинальное напряжение 110 кВ, номинальный ток 2000 А, имеющий класс точности при измерении напряжения 0,2 и 3Р, класс точности при измерении тока 0,2S для коммерческого учета и класс точности 5TPE с предельной кратностью 63 для релейной защиты, с температурным диапазоном температур для климатического исполнения УХЛ1, с аналоговым выходом, пропорциональным напряжению 100/^ЗВ и цифровым выходом, с одним входом питания 220 В постоянного или переменного тока.
Программное обеспечение
Программное обеспечение (ПО) ТТНК является встроенным и представляет собой набор микропрограмм, предназначенных для обеспечения нормального функционирования ТТНК, управления интерфейсом и т.д. По своей структуре ПО ТТНК разделено на метрологически значимую (таблица 1) и метрологически не значимую части. Встроенное ПО формирования пакета данных по стандарту IEC 61850-9-2 и встроенное ПО индикации состояния на экране ТТНК является метрологически не значимой частью ПО ТТНК.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик.
Идентификационные данные ПО ТТНК представлены в таблице 1.
Таблица 1 - Характеристики метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное ПО измерения тока |
Встроенное ПО измерения напряжения | |
|
Идентификационное наименование ПО |
AMP.bin |
VOLT.bin |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.01 |
1.03 |
|
Цифровой идентификатор ПО |
4F7F1448ED8B9F48E11274E C4FFB20A8 |
D8D78B4767D215007EE64ED 1F801EBA3 |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями по метрологии Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики ТТНК приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики ТТНК
|
Наименование характеристики |
Значение |
|
Номинальное фазное напряжение переменного тока, кВ * |
от 100/\ 3 до 145/^3 от 200 /V3 до 250/33 |
|
Номинальное вторичное напряжение для аналогового выхода внешнего цифро-аналогового преобразователя, В |
100/23 |
|
Классы точности при измерении напряжения переменного тока по ГОСТ Р МЭК 60044-7-2010 |
0,2; 0,5; 1,0; 3P; 6Р |
|
Номинальный первичный ток 1ном, А |
от 50 до 3000 |
|
Номинальный вторичный ток для аналогового выхода внешнего цифро-аналогового преобразователя, А |
1 |
|
Классы точности при измерении силы переменного тока по ГОСТ Р МЭК 60044-8-2010 |
0,1; 0,2S; 0,5S; 1,0; 5P; 5ТРЕ |
|
Номинальная нагрузка на аналоговом выходе внешнего цифро-аналогового преобразователя тока и напряжения S2ном (коэффициент мощности cosф=1), В-А |
5 |
|
Номинальная частота измеряемых силы и напряжения переменного тока, Гц |
50 или 60 |
|
Номинальный коэффициент расширенного первичного тока от 1ном: - для аналоговых выходов - для цифровых выходов |
от 1,2 до 2,0 от 1,2 до 8,0 |
|
Частота дискретизации по выходу "МЭК 61850-9-2", выборок в секунду: - стандартное исполнение - специальное исполнение |
4000, 12800 от 1000 до 64000 |
|
Количество одновременно передаваемых потоков по выходу "МЭК 61850-9-2" с различной частотой дискретизации |
от 1 до 4 |
|
Тип входа синхронизации времени |
1PPS оптический (фронт), разъем ST MM 1PPS электрический (спад/фронт), разъем BNC PTP |
|
Период удержания частоты при отсутствии внешней синхронизации, с, не менее |
20 |
|
Номинальная емкость, пФ |
от 300 до 1200 |
|
Диапазон пропускания частот при наличии гармоник в измеряемом сигнале, Гц |
от 20 до 2500 (3000, 5000, 6000, 9000 по специальному заказу) |
|
Диапазон пропускания частот при измерении силы переменного тока в режиме фильтрации шумов на релейных выходах, Гц |
от 20 до 500 |
|
Номинальное время активации, мкс, не более |
16 |
|
Номинальный ток активации, А, не более |
0,003^ Iном |
|
Наименование характеристики |
Значение |
|
Рабочие условия измерений: а) температура окружающего воздуха, °С - для высоковольтной колонны |
УХЛ1 (ГОСТ 15150-69) или специальный диапазон от -60 до +70 |
|
- для электронных блоков б) относительная влажность воздуха, % в) атмосферное давление, кПа (мм рт. ст.) |
от -10 до +40 от 10 до 95 от 60 до 106,7 (от 460 до 800) |
|
Высота над уровнем моря, м, не более |
1000 (для напряжения 145, 245 кВ) 1500 (для напряжения <123, <220 кВ) |
|
Окружающая атмосфера |
не взрывоопасная, не содержащая токопроводящую пыль и агрессивные газы, типа II по ГОСТ 15150-69 |
|
Нагрузка от тяжения провода, Н |
2000 |
|
Длина соединительного кабеля, м |
от 20 до 1200 |
|
Напряжение питания измерительного блока, В**: - для исполнения с одним источником питания |
220±44 (переменного или постоянного тока без резервирования) |
|
- для исполнения с двумя источниками питания |
220±44 (переменного и постоянного тока с резервированием) |
|
- для исполнения с источником питания для ответственных присоединений |
220±44 (переменного или постоянного тока с резервированием и возможностью горячей замены элементов и резервирования от кратковременных пропаданий напряжения длительностью до 2 секунд) |
|
Номинальная частота питающей сети электронных блоков, Гц |
50 или 60 |
|
Потребляемая мощность электронного блока тока, Вт, не более |
150 |
|
Потребляемая мощность электронного блока напряжения, Вт, не более |
150 |
|
Потребляемая мощность электронного блока ЦАП Т, Вт, не более |
200 |
|
Потребляемая мощность электронного блока ЦАП Н, Вт, не более |
200 |
|
Г абаритные размеры электронных блоков (длинахширинахвысота), мм, не более |
390x482x220 (3U + оптический кросс) |
|
Г абаритные размеры высоковольтной колонны (длинахширинахвысота), мм, не более: - для исполнений 100-145 кВ - для исполнений 200-245 кВ |
650x355x2066 650x355x2930 |
Окончание таблицы 2
|
Наименование характеристики |
Значение |
|
Масса электронного блока измерения тока, кг, не более |
12 |
|
Масса электронного блока измерения напряжения, кг, не более |
9 |
|
Масса электронного блока ЦАП Т, кг, не более |
15 |
|
Масса электронного блока ЦАП Н, кг, не более |
15 |
|
Масса высоковольтной колонны, кг, не более |
140 исполнение 100-145кВ 175 исполнение 200-245кВ |
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
120000 |
|
Примечания * - высоковольтная колонна может устанавливаться в любую сеть с заземленной нейтралью с напряжением в указанном диапазоне. В маркировке ТТНК указывается номинальное напряжение, соответствующее напряжению 100/^ЗВ на выходе цифро-аналогового преобразователя напряжения; * * - напряжение питания 110±22В по специальному заказу. | |
Знак утверждения типа
наносится на переднюю панель электронных блоков ТТНК методом механического нанесения или трафаретной печати, а также на титульные листы паспорта-формуляра типографским способом.
Комплектность
Комплектность трансформаторов приведена в таблице 3.
Таблица 3
|
Наименование изделия |
Обозначение |
Количество |
|
Трансформатор тока и напряжения комбинированный электронный типа ТТНК, в том числе: - электронный блок тока - электронный блок напряжения - цифро-аналоговый преобразователь тока - цифро-аналоговый преобразователь напряжения - высоковольтные колонны - катушка с оптическим волокном для соединения чувствительного элемента с электронным блоком измерения тока - катушка с оптическим волокном для соединения чувствительного элемента с электронным блоком измерения напряжения |
- |
от 1 до 3 шт. (по числу контуров измерения) от 1 до 2 шт. (по числу контуров измерения) 1 шт.* 1 шт. * 3 шт. 1 комплект* 1 комплект* |
|
Внешний резервированный блок питания с защитой от кратковременного пропадания напряжения и возможностью замены блоков в горячем режиме |
- |
1 комплект* |
Окончание таблицы 3
|
Наименование изделия |
Обозначение |
Количество |
|
Шкаф с оптической кабельной муфтой |
- |
2 шт.* |
|
Руководство по эксплуатации |
РЭ 422740-009-69571383-2017 |
1 шт. |
|
Методика поверки |
ИЦРМ-МП-129-2018 |
1 шт. |
|
Паспорт-формуляр |
422740-009-69571383-2017 ПС |
1 шт. |
|
Примечание - * - В соответствии с договором поставки | ||
Поверка
осуществляется по документу ИЦРМ-МП-129-2018 «Трансформаторы тока и напряжения комбинированные электронные ТТНК. Методика поверки», утвержденному ООО «ИЦРМ» 20.04.2018 г.
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.51 (регистрационный номер в Федеральном информационном фонде № 55278-13);
- трансформатор тока измерительный лабораторный ТТИ-200 (регистрационный номер в Федеральном информационном фонде № 37898-08);
- преобразователь напряжения измерительные высоковольтный емкостный масштабный ПВЕ-220 (регистрационный номер в Федеральном информационном фонде № 32575-11);
- прибор сравнения КНТ-05 (регистрационный номер в Федеральном
информационном фонде № 37854-08);
- установка поверочная векторная компарирующая УПВК-МЭ 61850
(регистрационный номер в Федеральном информационном фонде № 60987-15);
- прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1 КМ (регистрационный номер в Федеральном информационном фонде № 52854-13);
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном
информационном фонде № 22808-07);
- магазин нагрузок типа МР 3027 (регистрационный номер в Федеральном информационном фонде № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ТТНК или свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р МЭК 60044-8-2010 Трансформаторы измерительные. Часть 8. Электронные трансформаторы тока
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия
ГОСТ Р МЭК 60044-7-2010 Трансформаторы измерительные. Часть 7. Электронные трансформаторы напряжения
ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия
IEC 61850-9-2:2011 Системы автоматизации и сети связи на подстанциях. Часть
9-2. Схема особого коммуникационного сервиса (SCSM). Значения выборок по ISO/IEC 8802-3
ТУ 6681-002-69571383-2017 Трансформаторы тока и напряжения комбинированные электронные типа ТТНК. Технические условия
