Магнитометры ИОН-3701
| Номер в ГРСИ РФ: | 72893-18 |
|---|---|
| Категория: | Магнитометры |
| Производитель / заявитель: | ООО НПП "Электронные приборы", г.Набережные Челны |
Магнитометры ИОН-3701 (далее - магнитометры) предназначены для измерений магнитной индукции постоянного магнитного поля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72893-18 |
| Действует | по 26.10.2029 |
| Наименование | Магнитометры |
| Модель | ИОН-3701 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ff870b37-4b96-f213-daa4-d1a7bbdbd538 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие "Электронные приборы" (ООО НПП "Электронные приборы"), Республика Татарстан, г. Набережные Челны
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 370 (98%) |
| Неуспешных поверок (СИ непригодно) | 8 (2 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
72893-18: Описание типа
2024-72893-18.pdf
|
Скачать | 1 MБ | |
|
72893-18: Методика поверки
2024-mp72893-18.pdf
|
Скачать | 1.4 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Магнитометры ИОН-3701 (далее - магнитометры) предназначены для измерений магнитной индукции постоянного магнитного поля.
Описание
Принцип действия магнитометров основан на измерении магнитной индукции магнитного поля с помощью измерительных преобразователей Холла, преобразующих каждую из трёх взаимно-перпендикулярных компонент вектора магнитной индукции (Вх, Ву, Bz) в электрический сигнал, пропорциональный значению этой компоненты. Определение значения модуля вектора магнитной индукции осуществляется расчётным путём по результатам измерений трёх взаимно-перпендикулярных его компонент по формуле:
|в| = ^В2+ ву+ В2 (1)
Конструктивно магнитометры представляют собой портативный прибор, состоящий из электронного блока и подключаемого к нему с помощью гибкого кабеля датчика.
Электронный блок включает в себя электрическую схему, обеспечивающую обработку сигналов с подключаемого датчика и индикацию результата измерений на графическом дисплее. Магнитометр выпускается в исполнениях ИОН-3701 и ИОН-3701 «Север» для эксплуатации при отрицательных температурах, который отличается от стандартного ИОН-3701 маркировкой «Север» на маркировочной этикетке на задней панели электронного блока и OLED-дисплеем (светящиеся символы на тёмном фоне). Магнитометр может комплектоваться различными датчиками:
- датчики на 50 и 200 мТл содержат в себе два 3-х компонентных измерительных преобразователя Холла: основной, расположенный в переднем конце корпуса на расстоянии 4 мм от поверхности торца датчика, и вспомогательный, расположенный у выхода кабеля. Расстояние между чувствительными элементами преобразователей - 105 мм.
Вспомогательный преобразователь предназначен для компенсации однородных магнитных полей, таких, как магнитное поле Земли.
- датчик на 1600 мТл содержит в себе один однокомпонентный преобразователь Холла, расположенный в переднем конце корпуса на расстоянии 4 мм от поверхности торца датчика. Магниточувствительная ось преобразователя Холла перпендикулярна широкой плоскости датчика.
Датчики на 50 и 200 мТл могут работать в двух режимах: с компенсацией и без компенсации однородных магнитных полей. Магнитометры позволяют индицировать измеренные значения в следующих единицах: мТл, мкТл, Гс, Э, А/см, кА/м, А/м.
Магнитометры имеют следующие режимы вывода показаний на индикатор:
- модуль вектора индукции магнитного поля,
- компоненты вектора магнитной индукции,
- максимум модуля вектора магнитной индукции.
Управление режимами работы магнитометров и передача измерительной информации может осуществляться через интерфейс USB.
Заводской номер в цифровом формате наносится на маркировочную этикетку на задней панели электронного блока вручную, при помощи маркера.
Внешний вид магнитометров с указанием места нанесения знака утверждения типа и заводского номера приведен на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
амш
■НВ!
■ «ее
^ssssssss^s IS BUSIS® ИИРПЕзИ
о a @ к 0
м‘гнитометр
I И°Н-57О1
1”МЕ’“ПЛЬ U1
Го~1
ф
®
■ши
МАГНИТОМЕТР
Место нанесения
НПП «Электронные приборы»
маркировки исполнения,знака утверждения типа и заводского номера
ER |R1
ИОН-3701
ИЗМЕРИТЕЛЬ ОСТАТОЧНОЙ НАМАГНИЧЕННОСТИ

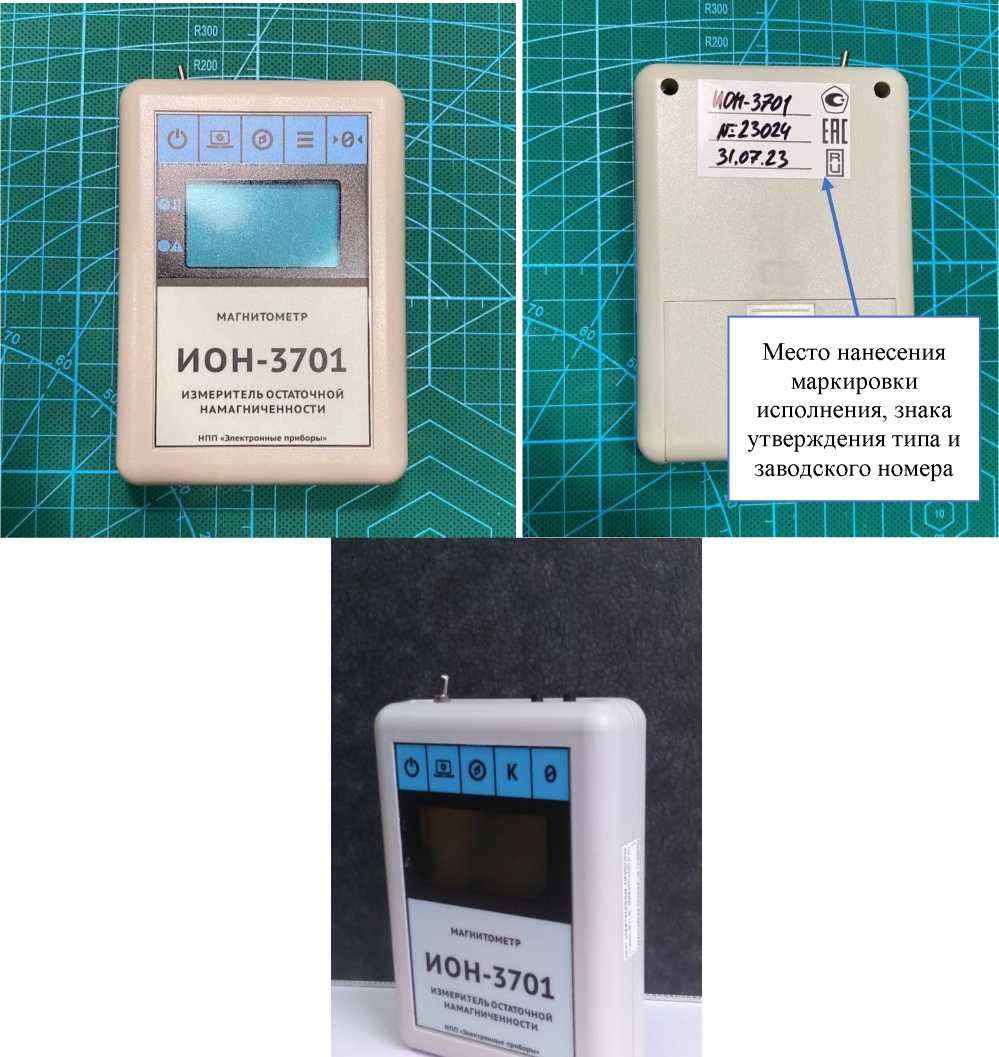

Рисунок 1 - Общий вид магнитометров

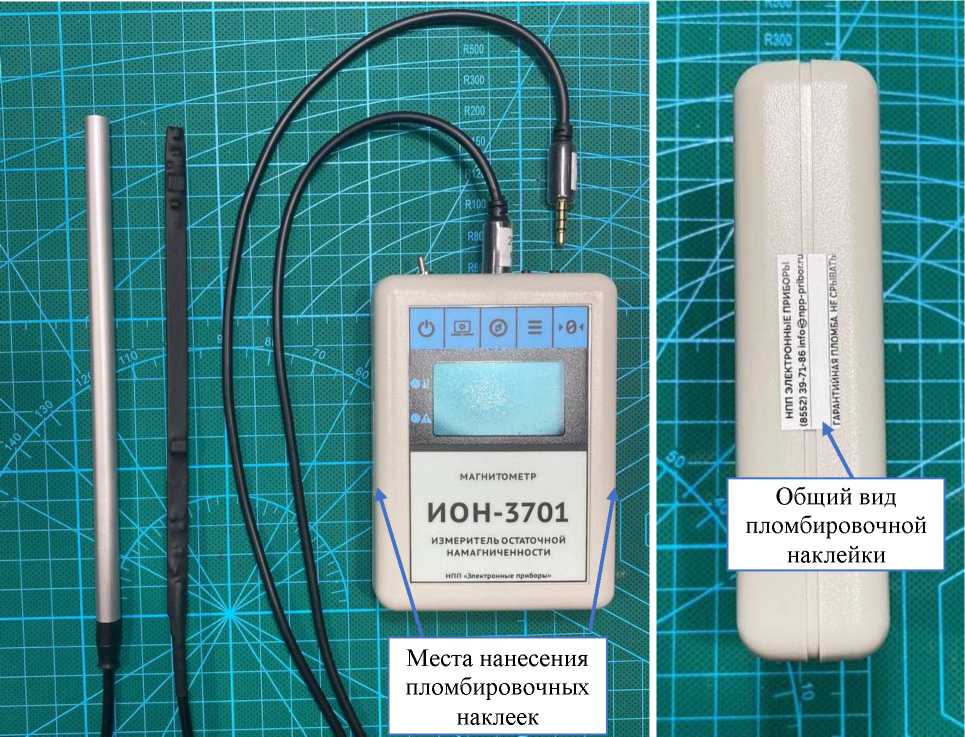

Рисунок 2 - Датчики на 50 (200) мТл, 1600 мТл; Схема пломбировки от несанкционированного доступа
Программное обеспечение
Магнитометры имеют встроенное программное обеспечение (ПО) - внутреннюю программу микропроцессора для обеспечения нормального функционирования магнитометров. ПО реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) магнитометров предприятием-изготовителем и не может быть изменена пользователем, корпуса магнитометров опломбированы.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.00 |
Технические характеристики
Метрологические и основные технические характеристики магнитометров представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений магнитной индукции постоянного магнитного поля, мТл с 3-осевым датчиком 50 мТл с 3-осевым датчиком 200 мТл c 1-осевым датчиком 1600 мТл |
от 0,1 до 50 от 0,1 до 200 от 0,1 до 1600 |
|
Пределы допускаемой абсолютной погрешности измерений магнитной индукции постоянного магнитного поля, мТл |
±(0,03-В + 0,02) |
|
Примечание В - измеренное значение магнитной индукции, мТл | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока от аккумуляторной батареи, В |
от 2,2 до 3,2 |
|
Напряжение питания от внешнего источника питания (через разъём USB), В |
от 4,5 до 5,5 |
|
Потребляемая мощность, мВт: - при уровне подсветки 50 % - без подсветки индикатора |
80 20 |
|
Типовое время работы ИОН-3701 от аккумуляторной батареи, ч: - без подсветки, не менее - при уровне подсветки 50 %, не менее |
300 80 |
|
Типовое время работы ИОН-3701 исполнение «Север» от аккумуляторной батареи, ч: - при комнатной температуре -при температуре -30 °С |
50 35 |
|
Габаритные размеры, мм, не более: - электронного блока (длина х ширина х высота) - 3-осевые датчики 50 и 200 мТл (диаметр х длина) - 1-осевой датчик 1600 мТл (высота х ширина х длина) |
113х75х27 8х160 3х7,5х1б0 |
|
Масса, г, не более: - электронного блока (без элементов питания) - датчика 50, 200 или 1600 мТл |
100 45 |
|
Рабочие условия применения: Для исполнения ИОН-3701: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа Для исполнения ИОН-3701 «Север»: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +5 до +45 до 80 от 84,0 до 106,7 от -40 до +50 до 80 от 84,0 до 106,7 |
Знак утверждения типа
наносится на заднюю панель электронного блока по технологии изготовителя и на последнем листе руководства по эксплуатации 4276-001-33865949-2017 РЭ типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Магнитометр ИОН-3701 в составе: - блок электронный - датчик с кабелем |
-- |
1 шт. 1 шт.1) |
|
Магнитометр ИОН-3701. Руководство по эксплуатации |
4276-001-33865949-2017 РЭ |
1 экз. |
|
Примечание 1) Количество датчиков определяется заказом (от 1 до 3 шт.) | ||
Сведения о методах измерений
приведены в разделе «Работа с прибором» документа 4276-001-33865949-2017 РЭ
«Магнитометр ИОН-3701. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции;
ГОСТ 22261-94 Средства измерений электрических и магнитных измерений. Общие технические условия;
Магнитометр ИОН-3701. Технические условия. ТУ 4276-001-33865949-2012.
