Преобразователи измерительные ПИ-001
| Номер в ГРСИ РФ: | 72906-23 |
|---|---|
| Производитель / заявитель: | ООО "ПОИНТ", Беларусь, г.Полоцк |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72906-23 |
| Действует | по 26.12.2027 |
| Наименование | Преобразователи измерительные |
| Модель | ПИ-001 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 70961661-805b-1a4e-8e78-49999117da4e |
Производитель / Заявитель
Общество с ограниченной ответственностью "Поинт" (ООО "Поинт"), Республика Беларусь
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
72906-23: Описание типа
2023-72906-23.pdf
|
Скачать | 3.7 MБ | |
|
72906-23: Методика поверки
2023-mp72906-23.pdf
|
Скачать | 7.4 MБ |
Описание типа
Назначение
Область применения: Преобразователи применяются в системах контроля и управления температурой, в различных отраслях промышленности и хозяйственной деятельности, в том числе и па взрывопожароопасных
производствах, а также в жилых помещениях.
Взрывозащищенные преобразователи могут применяться во взрывоопасных газовых средах, а также в зонах, опасных ио воспламенению горючей пыли в соответствии с требованием ГОСТ 1ЕС 61241-1-2.
Описание: Принцип действия преобразователей основан на измерении выходного сигнала 1111 (термоэлектрических преобразователей или тер.мопреобразователей сопротивления и термометров сопротивления) с последующим преобразованием измеренного значения в унифицированный выходной сигнал или по интерфейсу RS-485 Modbus.
Выходной сигнал постоянного тока может быть совмещен с цифровым протоколом передачи данных 11AR I.
Выходные сигналы HI 1 являются входными сигналами преобразователей.
Преобразователи имеют линейную зависимость выходного сигнала от температуры.
Преобразователи выпускаются следующих модификаций с (аналоговым и/и.ти цифровым сигналом):
тер.мопрсобразователи сопротивления:
- ПИ-001-ПС представляют собой преобразователи с входным каналом, настроенным на определенную поминальную статическую характеристику (НСХ) по ГОСТ 6651 первичного преобразователя (термопреобразоватсля сопротивления) и диапазон измерений температуры, без возможности изменения настроек в npoi tecce э кс iтлуатаци и;
преобразователи термоэлектрические:
- ПИ-001-НЕ представляют собой преобразователи с входным каналом, настроенным на определенную НСХ по СТБ ГОСТ Р 8.585 первичного преобразователя (термоэлектрического преобразователя) и диапазон измерений температуры, без возможности изменения настроек в процессе эксплуатации;
универсальные преобразователи:
- 11И-001-УПС представляют собой преобразователи с входным каналом, который в процессе эксплуатации можно перенастраивать на различные типы НСХ по ГОСТ 6651 первичного преобразователя (термопреобразователя сопротивления) и диапазоны измерений температуры:
- ПИ-001-УНЕ представляют собой преобразователи с входным каналом, который в процессе эксплуатации можно перенастраивать на различные типы НСХ по СТБ ГОСТ Р 8.585 первичного преобразователя (термоэлектрического преобразователя) и диапазоны измерений температуры;
- ПИ-001-УП представляют собой преобразователи с входным каналом, который в процессе эксплуатации можно перенастраивать на различные типы НСХ по ГОСТ 6651, СТБ ГОСТ Р 8.585 первичного преобразователя (термонреобразоватсля сопротивления, термоэлектрического преобразователя) и диапазоны измерений температуры. ПИ-001-УИ изготавливаются одноканальными или многоканальными;
- ПИ-001-УПМ представляют собой преобразователи с входным каналом, который в процессе эксплуатации можно перенастраивать на различные типы НСХ по ГОСТ 6651, СТБ ГОСТ Р 8.585 первичного преобразователя (термонреобразователя сопротивления, термоэлектрического преобразователя) и диапазоны измерений температуры. ПИ-001-УПМ изготавливаются одноканальными или многоканальными (с цифровым протоколом RS-485 Modbus).
I [рсобразователи выпускаются следующих исполнений;
- К - преобразователи с конструктивным исполнением по рисунку I;
- Е преобразователи с конструктивным исполнением но рисунку 2;
- Д - преобразователи для крепления на D1N рейку с конструктивным исполнением по рисунку 3;
- Кн - преобразователи с конструктивным исполнением по рисунку 4;
- Дн - преобразователи для крепления на DIN рейку с конструктивным исполнением но рисунку 5;
- Пи (с индикацией). 11 - преобразователи с конструктивным исполнением по рисунку 6.
Преобразователь исполнения II также может быть изготовлен в специальном исполнении (с расширенным диапазоном рабочих температур).
Преобразователи изготавливаются с применением видов взрывозащиты по ГОСТ 31610.0 (1ЕС 60079-0) (далее - взрывозащищенные). Взрывозащищенные преобразователи соответствуют II и III группам взрывозащищенного оборудования для внутренних и наружных установок ГОСТ 31610.0 (IEC 60079-0).
Взрывозащищенные преобразователи изготавливаются:
- с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты:
IEx db ПС Тб...11 Gb X, IEx db ПВ Т6...Т1 Gb X, IEx db ПА Т6...Т1 Gb X, Ex tb IПС T80 °C...T445 °C Db X, Ex tb IIIВ T80 °C...T445 °C Db X. Ex tb IIIA T80 °C... Г445 °C Db X по ГОСТ IEC 60079-1:
- с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и марк и ровко й взры воза щиты:
ОЕх ia ПС Т6...Т1 Ga X, ОЕх ia ПВ Т6...Т1 Ga X, ОЕх ia ПА Т6...Т1 Ga X. Ex ia П1С T80 °C...T445 °C Da X, Ex ia I11B T80 °C...T445 °C Da X, Ex ia ША T80 °C...T445 °C Da X по ГОСТ 31610.11 (IEC 60079-11).
Кроме того. взрывозащищенные преобразователи изготавливаются с совмещенными вышеуказанными видами взрывозащиты и маркировкой взрывозащиты:
IEx db ia ПС Тб...Т1 Gb X, IEx db ia ПВ Т6...Т1 Gb X, IEx db ia ПА T6...T1 Gb X, Ex lb ia IIIC T80 °C...T445 °C Db X. Ex tb ia IIIB T80 °C...T445 °C Db X. Ex tb ia IIIAT80 °C...T445 °C Db X.
Условное обозначение преобразователей:
I) для модификаций 1 IC, 1 IE:
1114-001 -Х/Х-ХХХ-Х-1IAR1 -Х-Х
I 234 5 67 8 9 10
2) для модификаций УИС, УПЕ. УН:
ПИ-001-Х/Х-ХХХ-Х-Н ART
I 234567 8
3) для модификации УПМ:
ПИ-001-Х/Х-ХХХ
1 2 3 4 5 6
1 - обозначение преобразователя;
2 - обозначение модификации (НС, НЕ, У11С. УПЕ, УН, УПМ);
3 исполнение корпуса (К. Е, Д. 1<п, Дн, Пи, IT):
4 обозначение взрывозащиты (Exia для преобразователей с видом взрывозащиты «искробезопасная электрическая цепь», Exdb для преобразователей с видом взрывозащиты «взрывонепроницаемая оболочка»);
5 - группа взрывозащищенного оборудования (может выбираться из ряда ПА, ПВ, ПС. ША, II1B, ШС);
6 - температурный класс взрывозащищенного оборудования (выбирается из ряда: Т1.Т2. ТЗ. Т4, Т5.Т6);
Для исполнения без взрывозащиты позиции 4, 5, 6 нс указываются;
7 диапазон изменения выходного сигнала преобразователя;
8 - наличие цифрового протокола HARI' (без цифрового протокола не указывается):
9 - НСХ ПП;
10 - диапазон измерений темпера гуры.
Знак поверки в виде клейма-наклейки наносится на корпус преобразователя.

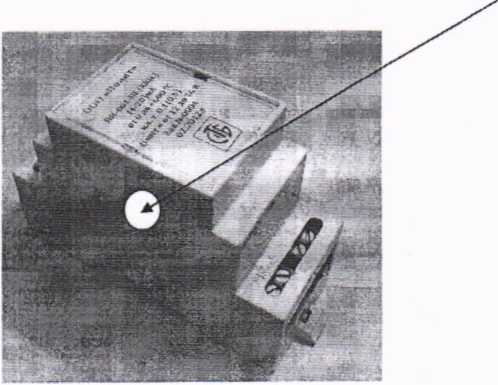

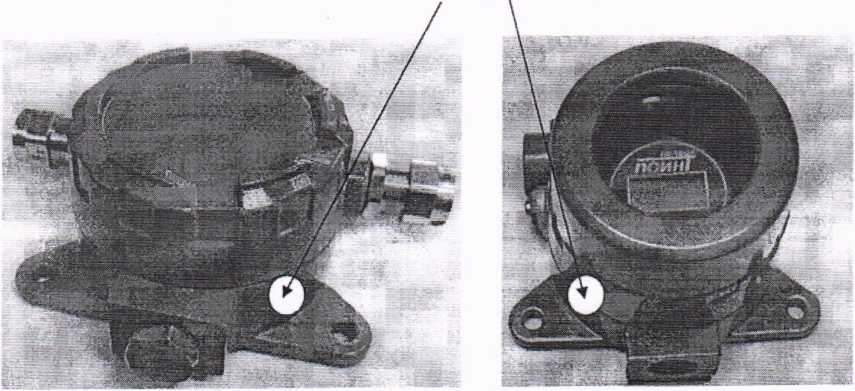

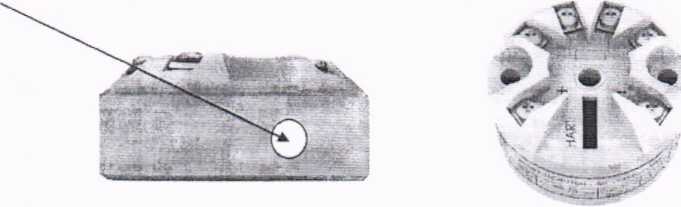

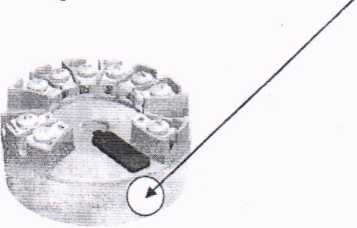

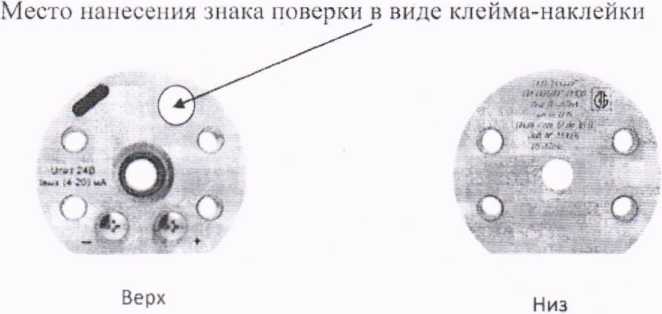

Место нанесения знака поверки в виде клейма-наклейки приведено в приложении 1.
Обязательные метрологические требования: Диапазоны измерений преобразователей (11И-001-1IC, ПИ-001-ПЕ), пределы допускаемой основной абсолютной погрешности приведены в таблице 1.
Таблица 1
|
Модификация |
НСХ ПП по ГОСТ 6651, СТБ ГОСТ Р 8.585 |
Диапазон измерений,°C |
Пределы основной абсолютной погрешности по цифровому выходу (АЦП), △абс, ° б |
Пределы основной абсолютной погрешности по аналоговому выходу (АЦП+ЦАП), А, °C |
|
ПИ-001-ПС |
Pt50; PtlOO; 50П; 100П; |
от - 200 до + 850 |
±0,15 |
. 2 /о,оз • (тг -гг)\ А— ± + J \ 100 / Tj - значение нижнею предела диапазона измерений, °C; 12 - значение верхнего предела диапазона измерений, °C. |
|
Pt500; Pt 1000; 50011; 1000П |
от - 200 до + 850 |
±0,25 | ||
|
50М;100М |
от - 180 до - 200 |
± 0,25 | ||
|
100Н; 500Н; 1000Н |
от - 60 до г 180 |
±0,15 | ||
|
ПИ-001-ПЕ |
ТХА(К) |
от - 250 до + 1350 |
±0,5 | |
|
TXK(L) |
от - 200 до + 800 |
±0,5 | ||
|
TIIH(N) |
от - 250 до + 1300 |
±0,8 | ||
|
'ГЖК(Л) |
от-210 до + 1200 |
±0,5 | ||
|
TIIII(S) |
от - 50 до + 1750 |
±2,0 | ||
|
'ГПП(И) |
от - 50 до + 1750 |
±2,0 | ||
|
TI 1Р(В) |
от 290 до + 1800 |
±2,0 | ||
|
ТМК(Т) |
от - 250 до + 400 |
±0,5 | ||
|
ТХКн(Е) |
от- 250 до + 1000 |
±0,5 | ||
|
TBP(A-l) |
от 0 до + 2500 |
± 1,5 | ||
|
ТВР(А-2) |
от 0 до + 1800 |
± 1,5 | ||
|
ТВР(А-З) |
от 0 до + 1800 |
± 1,5 | ||
|
ТМК(М) |
от - 200 до + 100 |
___±0.6 __j |
Примечание:
1) Диапазоны входных сигналов могут быть перенастроены в пределах указанных диапазонов с условием что разница между верхним и нижним значением настроенного диапазона не может быть менее 10 °C.
Диапазоны измерений и диапазоны входных сигналов преобразователей (ПИ-001 -VIL ПИ-001-УПС, ПИ-001-УПЕ, 11И-001-УПМ). пределы допускаемой основной абсолютной погрешности приведены в таблице 2.
__ Таблица?
|
Модификация |
Наименование характеристик |
Ди ап азов ы измерений, диапазоны входного сигнала |
Пределы основной абсолютной погрешности по цифровому выходу (АЦП). Дабс в корпусе |
Пределы основной абсолютной погрешности по аналоговому выходу (АЦ11+ЦАП), А, Ом. мВ. С | |
|
Кн, Дн |
11, Пи. Е, К. Д | ||||
|
ПИ-001-У ПС, ПИ-001-УП. ПИ-001-У ПМ |
Сопротивление |
от 0 до - 400 Ом |
+0,1 Ом |
±0.2 Ом | |
|
от 0 до +2000 Ом |
±0,4 Ом |
±0.4 Ом |
/о,оз ■ (т, - Т.)\2 Д= ± 4,г + ----------- J э6с \ 100 / Г[ - значение нижнего предела диапазона измерений. Ом, мВ. °C; Т2 - значение верхнего предела диапазона измерений, Ом. мВ. °C. | ||
|
от 0 до +4000 Ом |
±0,7 Ом |
±0.7 Ом | |||
|
5011; Pt50 |
от -200 °C до +850 °C |
±0.3 °C |
±0.6 °C | ||
|
Pi 100; Р1500; Pt 1 000; 100П; 50011; 100011 |
от -200 °C до +850 °C |
±0,15 °C |
±0.3 °C | ||
|
5 ОМ |
от-180 °C до +200 °C |
±0.3 °C |
±0.7 °C | ||
|
100М |
от -180 °C до +200 °C |
±0,15 °C |
±0,3 °C | ||
|
100Н; 500Н; 100011 |
от -60 °C до +180 °C |
±0,15 °C |
±0.3 °C | ||
|
ПИ-001-УПЕ. ПИ-001-У п. ПИ-001-У нм |
Напряжение |
от -75 до +75 мВ |
±24 мкВ |
±50 мкВ | |
|
ТХА (К) |
от -250 °C до+1350 °C |
±0.3 °C |
±0.6 °C | ||
|
ТХК (L) |
от -200 °C до +800 °C |
±0,2 °C |
±0.5 °C | ||
|
ТНИ (N) |
от -250 °C до+1300 °C |
±0.5 °C |
±0.8 °C | ||
|
ТЖКЦ) |
от -200 °C до +1200 °C |
±0,25 °C |
±0,5 °C | ||
|
ТПП (S) |
от -50 °C до+1750 °C |
±1.7 °C |
±2,0°С | ||
|
ТПП (R) |
от-50 °C до+1750 °C |
±1.7 °C |
±2,0 °C | ||
|
ТПР (В) |
от 290 °C до т 1800 °C |
±2,0 °C |
±2,0 °C | ||
|
ГМК (Т) |
от -250 °C до +400 °C |
±0,2 °C |
±0,5 °C | ||
|
ТХКн (Е) |
от-250 °C до+1000 °C |
±0.2 °C |
±0,5 °C | ||
|
ТВР (А-1) |
от 0 °C до+2500 °C |
±0,9 °C |
±1,5 °C | ||
|
ТВР (А-2) |
от 0 °C до+1800 °C |
±0,8 °C |
±1,5 °C | ||
|
I BP (А-3) |
от 0 °C до+1800 °C |
±0.8 °C |
±1.5 °C | ||
|
ТМК (М) |
от -200 °C до+100 °C |
+0,3 °C |
±0.6 °C | ||
Примечания:
1) Диапазоны входных сигналов могут быть перенастроены в пределах указанных диапазонов с условием что разность между
верхним и нижним значением настроенного диапазона не может быть менее 10 Ом, мВ, °C;
2) Модификации У ПС, УПЕ, УП изготавливается с аналоговым и/или с цифровым выходным сигналом;
3) Модификация УПМ изготавливается только с цифровым выходным сигналом.
Вариация выходного сигнала нс превышает 0,5 предела допускаемой основной абсолю 11юй погрешпости.
Диапазоны изменения выходных аналоговых сигналов преобразователей: oi 4 до 20 мА; от 0 до 20 мА; от 0 до 5 мА; от 0,2 до 5 В; от 0,2 до 10 В.
Выходной электрический сигнал от 4 до 20 мА - может быть совмещен с цифровым протоколом HART.
Технические характеристики
Таблица 3
|
Метро логические и технические характеристики |
Нормируемое значение |
|
Номинальное значение напряжения питания, В |
24 |
|
Сопротивление нагрузки: - для преобразователей с выходным сигналом постоянного тока от 4 до 20 мА и от 0 до 20 мА, Ом, не более - для преобразователей с выходным сигналом постоянного тока от 0 до 5 мА, кОм, не более - для преобразователей с выходным сигналом напряжения постоянного тока от 0 до 10 В, кОм |
500 2 2 |
|
Время установления рабочего режима преобразователя, мин, не более |
10 |
|
Время установления выходного сигнала, с, не более |
5 |
|
Дополни тельная погрешность, вызванная измерением температуры компенсации холодного спая термопары (диапазон измерения от 0 °C до 300 °C), °C, не более |
± 0.5 |
|
Потребляемая мощность, В А, не более |
0,8 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха при ' температуре 35 °C. без конденсации влаги, % - напряжение питания постоянного тока, В |
от 15 до 25 от 30 до 80 от 22.8 до 25,2 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - температура окружающего воздуха для преобразователей в корпусе 11и. °C - температура окружающего воздуха для преобразователей в специальном исполнении, °C - относительная влажность окружающего воздуха при температуре 35 °C, без конденсации влаги. % - атмосферное давление, к11а - напряжение питания постоянного тока. В - напряжение питания постоянного тока для взрывозащищенных преобразователей, В |
от минус 50 до плюс 85 от минус 40 до плюс 70 от минус 65 до плюс 125 от 30 до 95 от 84,0 до 106.7 от 12 до 36 от 12 до 30 |
|
Средний срок службы преобразователей, лет, не менее |
12 |
|
Средняя наработка на отказ, ч. не менее______________________ |
100000 |
Пределы допускаемой дополни тельной погрешности преобразователей при изменении температуры окружающего воздуха от нормальных условий эксплуатации в пределах рабочих на каждые К) °C равны пределам допускаемой основной абсолютной погрешности.
Пределы допускаемой дополнительной погрешности преобразователей, вызванной воздействием повышенной влажности (95 ± 3) % в рабочих условиях эксплуатации, не превышает 0.5 предела допускаемой основной абсолютной погрешности.
Пределы допускаемой дополнительной погрешности преобразователей при изменении напряжения питания от нормальных условий эксплуатации в пределах рабочих равны 0,5 пределам допускаемой основной абсолютной погрешности.
Пределы допускаемой дополни тельной погрешности преобразователей, вызванной воздействием постоянных магнитных полей или переменных полей сетевой частоты с напряженностью до 400 А/м. не превышает 0.5 предела допускаемой основной абсолютной погрешности.
Комплектность
Таблица 4
|
1 !аименование |
Количество |
Примечания |
|
Преобразователь измерительный ПИ-001 |
1 | |
|
Руководство по эксплуатации |
1 |
По требованию заказчика |
|
Паспорт |
1 | |
|
Упаковочная тара |
1 | |
|
Методика поверки |
1 |
11о требованию заказчика |
|
Сертификат соответствия ТР ТС |
1 |
Но требованию заказчика |
Программное обеспечение |
__:____ |
11о требованию заказчика |
Место нанесения знака утверждения тина средств измерений: Знак утверждения типа наносится на этикетку, а также на титульный лист паспорта и руководства по эксплуатации.
Поверка: МП.В Т. 116-2005 Преобразователи измерительные ПИ-001. Методика поверки.
Место нанесения знака поверки приведено в приложении 1.
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
- требования к типу средств измерений:
ТУ BY 390184271.008-2005 Преобразователи измерительные ПИ-001. Технические условия.
- методику поверки:
М11.ВТ.116-2005 Преобразователи измерительные 1111-001. Методика поверки.
Перечень средст в поверки: основные средства поверки:
- магазин сопротивлений МСР-63. Значения сопротивления: от 0.01 до 111111,1 Ом. класс точности 0,05;
- компаратор напряжений 1’3003 диапазон измерения: 0,11111110 В; 1,1111110 В; 11,111110В; 111. 11110 В: класс точности 0.0005;
- мера электрического сопротивления однозначная РЗОЗО; Сопротивление 100 Ом, класс точности 0.002:
- вольтметр универсальный 137-72. Диапазон измерения: от 0 до 1000 В. Примечание:
1. Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: Программное обеспечение (далее - ПО) преобразователей состоит из встроенного и автономного ПО. Метрологически значимым является только встроенное ПО ПИ-001_Метролог, которое недоступно пользователю и не подлежи! изменению на протяжении всею времени функционЯрования изделия.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «повышенный» в соответствии СТБ OIME D 3, техническое решение приемлемо при повышенном уровне риска.
Автономное ПО устанавливается на персональный компьютер, предназначено для настройки преобразователей на необходимый режим работы и нс является метрологически значимым.
Защита от несанкционированного доступа обеспечивается конструкцией,
11денгификационные данные ПО приведены в таблице 5.
Таблица 5
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный помер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
! пи-001/упс |
PI001 UPS |
VI.хх |
2В84 |
Двухбайтовый циклический код (CRC-16-CCITT) |
|
ПИ-001/ПС |
Р1001 PS |
VI.хх |
5 В 86 | |
|
; ПИ-001 /УПН |
P100I UPE |
Vl.xx |
9ВСА | |
|
ПИ-001/ПЕ |
P1001 PE |
VI.хх |
4894 | |
|
ПИ-001/УН |
PI001 UP |
VI .хх |
5228 | |
|
ПИ-001/У пм |
P1001 UPM |
V1 .хх |
6001 | |
|
11И-001 Метролог (метрологически значимая часть ПО) |
Mctrolog.SW |
VI.00 |
9EF0 |
Заключение о соответствии утвержденного типа требованиям технических нормативных правовых актов и/или технической документации производителя: Преобразователи измерительные ПИ-001 соответствуют требованиям ТУ BY 390184271.008-2005, ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
1 1роизводитель средств измерений:
Общество е ограниченной ответственностью «Пойнт» (ООО «Пойнт»)
Республика Беларусь, Витебская обл.. 211402,
г. 11олоцк, ул. Строительная, 22
Тел/факс (0214) 74-38-01
e-mail: polotsk point@mail.ru
Уполномоченное юридическое лицо, проводившее испытания средств измерений:
РУП «Витебский ЦСМС»
210015. Республика Беларусь, г. Витебск, ул. Богдана Хмельницкого. 20.
Тел. (0212) 48-04-06.
Приложение: 1. Фотографии общего вида средств измерений со схемой (рисунком) с указанием места для нанесения знаков поверки средств измерений на 2 листах.
Р.В. Смирнов
Заместитель директора но стандартизации и управлению качеством РУП «Витебский ЦСМС»
ПРИЛОЖЕНИЕ 1
Внешний вид и место нанесения знака поверки в виде клейма-наклейки
Место нанесения знака поверки в виде клейма-наклейки
Рисунок 1 - Внешний вид и место нанесения знака поверки в виде клейма-наклейки преобразователей в корпусе К
Рисунок 2 - Внешний вид преобразователей в корпусе Е
Место нанесения знака поверки в виде клейма-наклейки
Рисунок 3 - Внешний вид и место нанесения знака поверки в виде клейма-наклейки преобразователей в корпусе Д
Место нанесения знака поверки в виде клейма-наклейки
Рисунок 4 - Внешний вид и место нанесения знака поверки в виде клейма-наклейки преобразователей в корпусе Кн
Место нанесения знака поверки в виде клейма-наклейки
Рисунок 5 Внешний вид и место нанесения знака поверки в виде клейма-наклейки преобразователей в корпусе Дн
Место нанесения знака поверки в виде клейма-наклейки
Исполнение «II»
Исполнение «Пи»
Рисунок 6 - Внешний вид и место нанесения знака поверки в виде клейма-наклейки преобразователей в корпусе Пи, П
Смотрите также
