Датчики нагрузки ДН-130, ДН-130(А), ДН-130(Р)
| Номер в ГРСИ РФ: | 72939-18 |
|---|---|
| Производитель / заявитель: | ООО НПП "Петролайн-А", г. Набережные Челны |
Датчики нагрузки ДН-130, ДН-130(А), ДН-130(Р) (далее - датчики) предназначены для измерений силы натяжения (механических нагрузок) на канатах (тросах) грузоподъемных механизмов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72939-18 |
| Действует | по 30.10.2028 |
| Наименование | Датчики нагрузки |
| Модель | ДН-130, ДН-130(А), ДН-130(Р) |
| Приказы |
№1226 от
20.06.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Единичное |
| Идентификатор записи ФИФ ОЕИ | 95964363-4c77-5fcf-8045-af7a2caf4360 |
Производитель / Заявитель
ООО НПП «Петролайн-А», РОССИЯ, 423801, Республика Татарстан, г. Набережные Челны, ул. Лермонтова, д. 53А
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
13389
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 13373 (100%) |
| Неуспешных поверок (СИ непригодно) | 16 (0 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
72939-18: Описание типа
2023-72939-18.pdf
Файл устарел
|
Скачать | 178.8 КБ | |
|
72939-18: Методика поверки
2022-mp72939-18.pdf
Файл устарел
|
Скачать | 334.4 КБ | |
|
72939-18: Описание типа
2023-72939-18-1.pdf
|
Скачать | 178.8 КБ | |
|
72939-18: Описание типа
2025-72939-18.pdf
|
Скачать | 2.5 MБ | |
|
72939-18: Методика поверки
2022-mp72939-18-1.pdf
|
Скачать | 334.4 КБ |
Описание типа
Назначение
Датчики нагрузки ДН-130, ДН-130(А), ДН-130(Р) (далее - датчики) предназначены для измерений силы натяжения (механических нагрузок) на канатах (тросах) грузоподъемных механизмов.
Описание
Принцип действия датчиков основан на преобразовании, с помощью тензометрического моста, деформаций рабочего тела датчика, в пропорциональный этим деформациям электрический сигнал. С учетом данных градуировки, внесенной в энергонезависимую память микроконтроллера, размещенного в корпусе датчика. Конечный результат измерений преобразуется в цифровой код и передается по линии связи или радиоканалу для визуального отображения измерений. Передача измерительной и управляющей информации по кабелю связи осуществляется по интерфейсу RS-485 с использованием стандартного протокола MODBUS.
Датчики состоят из массивного стального корпуса со встроенным тензорезисторным мостом, источника опорного напряжения, микроконтроллера, преобразователя величины измеренного значения натяжения каната из аналогового электрического сигнала в цифровой код. Датчики нагрузки выпускаются в следующих модификациях: ДН-130, ДН-130(А), ДН-130(Р), которые различаются по конструктивному исполнению. Датчики нагрузки ДН-130 передают данные по линии связи, датчики нагрузки ДН-130(А) передают данные по линии связи и имеют аналоговый выход 4-20 мА, модификация датчиков нагрузки ДН-130(Р) передает данные по радиоканалу.
Исполнения датчиков нагрузки модификаций ДН-130, ДН-130(А), ДН-130(Р) в зависимости от верхнего предела измерений (ВПИ) и диаметра каната представлены в таблице 1.
Таблица 1 - Исполнения датчиков нагрузки ДН-130, ДН-130(А), ДН-130(Р)
|
Датчики нагрузки ДН-130, диаметры каната, (мм) |
Датчики нагрузки ДН-130(А), диаметры каната, (мм) |
Датчики нагрузки ДН-130(Р), диаметры каната, (мм) |
Исполнения датчиков ДН-130,ДН-130(A), ДН-130 (Р) (указывается на его табличке) |
Наименьший предел измерений (НПИ) датчиков, кН (тс) |
Верхний предел измерений (ВПИ) датчиков, кН (тс) |
|
13;16;18 |
13;16;18 |
13; 16;18 |
Трос 013; 016; 018 |
5 (0,5) |
50 (5) |
|
16; 18 |
16; 18 |
16; 18 |
Трос 016; 018 |
5 (0,5) |
100 (10) |
|
22: 25 |
22; 25 |
22; 25 |
Трос 0 22; 025 |
5 (0,5) |
100 (10) |
|
22; 25 |
22; 25 |
22; 25 |
Трос 0 22; 025 |
5 (0,5) |
150 (15) |
|
22; 25 |
22; 25 |
22; 25 |
Трос 0 22; 025 |
5 (0,5) |
200 (20) |
|
28; 32 |
28; 32 |
28; 32 |
Трос 0 28; 0 32 |
5 (0,5) |
200 (20) |
|
28; 32 |
28; 32 |
28; 32 |
Трос 0 28; 032 |
5 (0,5) |
250 (25) |
|
28; 32 |
28; 32 |
28; 32 |
Трос 0 28; 032 |
5 (0,5) |
300 (30) |
|
35; 38 |
35; 38 |
35; 38 |
Трос 0 35; 038 |
5 (0,5) |
300 (30) |
|
35; 38 |
35; 38 |
35; 38 |
Трос 0 35; 038 |
5 (0,5) |
350 (35) |
|
35; 38 |
35; 38 |
35; 38 |
Трос 0 35; 038 |
5 (0,5) |
400 (40) |
Общий вид датчиков нагрузки ДН-130, ДН-130(А), ДН-130(Р) представлены на рисунках 1, 2, 3.

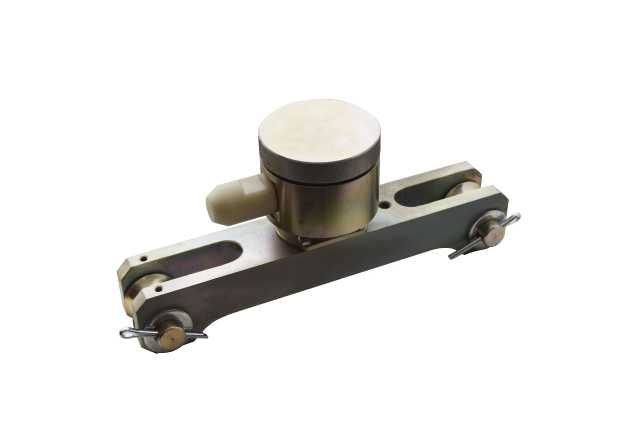

Рисунок 1 - Общий вид датчика нагрузки ДН-130

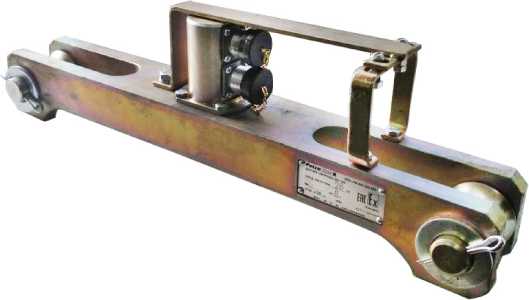

Рисунок 2 - Общий вид датчика нагрузки ДН-130(A)

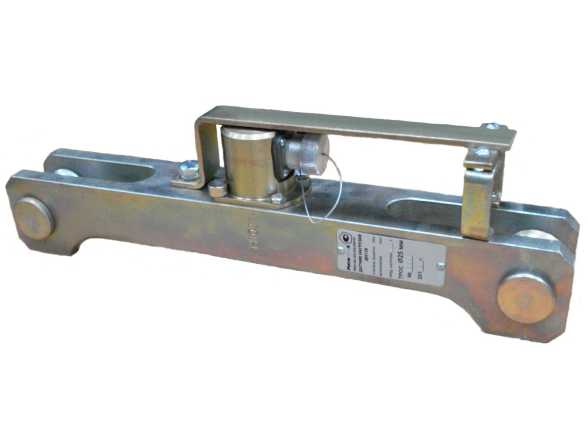

Рисунок 3 - Общий вид датчика нагрузки ДН-130(Р)
Пломбирование датчиков нагрузки ДН-130, ДН-130(А), ДН-130(Р) не предусмотрено.
Знак поверки наносится на свидетельство о поверке.
Программное обеспечение
Датчики нагрузки ДН-130, ДН-130(А), ДН-130(Р) имеют встроенное ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные внутреннего программного обеспечения ДН-130, ДН-130(А) приведены в таблице 2, ДН-130(Р) в таблице 3.
Таблица 2 - Идентификационные данные внутреннего программного обеспечения ДН-130, ДН-130 (А)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DN 130 |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.20 |
|
Цифровой идентификатор ПО |
по номеру версии |
Таблица 3 - Идентификационные данные внутреннего программного обеспечения ДН-130(Р)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DN 130R |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.73 |
|
Цифровой идентификатор ПО |
по номеру версии |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Технические характеристики
Таблица 4 - Метрологические характеристики датчики нагрузки ДН-130, ДН-130(А), ДН-130(Р)
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы натяжения (нагрузки) на канате, кН (тс) |
от 5 (0,5) до 400 (40) |
|
Пределы допускаемой приведенной погрешности к ВПИ, % |
± 3,0 |
|
Цена деления выдаваемого в цифровом коде для индикации величины силы натяжения, кН (тс) |
1 (0,1) |
|
Диаметр каната, мм |
от 13 до 38 |
Таблица 5 - Технические характеристики датчиков нагрузки ДН-130, ДН-130(А), ДН-130(Р)
|
Наименование характеристик |
Значение |
|
Напряжение питания датчика ДН-130, ДН-130(А), В |
от 12 до 18 |
|
Напряжение питания датчика ДН-130(Р), В |
от 2,7 до 4,2 |
|
Максимальная потребляемая мощность, Вт, не более |
0,75 |
Таблица 6 - Габаритные размеры датчиков нагрузки ДН-130 в зависимости от диаметра каната
|
Диаметры каната датчиков нагрузки ДН-130, мм |
Длина, мм, не более, |
Ширина, мм, не более, |
Высота, мм, не более, |
|
13; 16;18 |
310 |
70 |
111 |
|
22; 25 |
420 |
83 |
124 |
|
28; 32 |
500 |
88 |
127 |
|
35; 38 |
540 |
100 |
140 |
Таблица 7 - Габаритные размеры датчика нагрузки ДН-130(А), в зависимости от диаметра каната
|
Диаметры каната датчика нагрузки ДН-130 (А), мм |
Длина, мм, не более, |
Ширина, мм, не более, |
Высота, мм, не более, |
|
13; 16;18 |
310 |
70 |
132 |
|
22; 25 |
420 |
83 |
146 |
|
28; 32 |
500 |
88 |
147 |
|
35; 38 |
540 |
100 |
160 |
Таблица 8 - Габаритные размеры датчика нагрузки ДН-130(Р), в зависимости от диаметра каната
|
Диаметры каната датчика нагрузки ДН-130 (Р), (мм) |
Длина, мм, не более, |
Ширина, мм, не более, |
Высота, мм, не более, |
|
13; 16;18 |
312 |
70 |
133 |
|
22; 25 |
420 |
78 |
146 |
|
28; 32 |
500 |
90 |
148 |
|
35; 38 |
540 |
102 |
161 |
Таблица 9 - Масса датчика нагрузки ДН-130, в зависимости от диаметра каната
|
Датчики нагрузки ДН-130 |
Масса, кг, не более |
|
13; 16;18 |
5,0 |
|
22; 25 |
8,0 |
|
28; 32 |
11,0 |
|
35; 38 |
15,5 |
Таблица 10 - Масса датчика нагрузки ДН-130 (А), в зависимости от диаметра каната
|
Датчики нагрузки ДН-130(А) |
Масса, кг, не более |
|
13; 16;18 |
5,5 |
|
22; 25 |
8,5 |
|
28; 32 |
11,5 |
|
35; 38 |
16,0 |
Таблица 11 - Масса датчика нагрузки ДН-130(Р), в зависимости от диаметра каната
|
Датчики нагрузки ДН-130 (Р) |
Масса, кг, не более |
|
13; 16;18 |
6,0 |
|
22; 25 |
9,0 |
|
28; 32 |
12,0 |
|
35; 38 |
15,5 |
Таблица 12 - Технические характеристики датчиков нагрузки ДН-130, ДН-130(А), ДН-130(Р)
|
Наименование характеристик |
Значение |
|
Диапазон рабочих температур, °С |
от -45 до +65 |
|
Средний срок службы, лет, не менее |
10 |
|
Маркировка взрывозащиты ДН-130 |
1 Ех ib IIA T3 Gb |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации и на табличку датчиков нагрузки ДН-130, ДН-130(А), ДН-130(Р), расположенную на его корпусе.
Способ нанесения знака утверждения типа на эксплуатационную документацию-типографский, на табличку датчиков нагрузки ДН-130, ДН-130(А), ДН-130(Р)-фотохимическое печатание (штемпелевание).
Комплектность
Таблица 13 - Комплектность средств измерений
|
№ п/п |
Наименование |
Обозначение |
Количество |
Примечание |
|
1 |
2 |
3 |
4 |
5 |
|
1 |
Датчик нагрузки ДН-130; Датчик нагрузки ДН-130(А); Датчик нагрузки ДН-130(Р) |
ПЛА140.201.018.000, ПЛА140.201.022.000, ПЛА140.201.028.000, ПЛА140.201.035.000, ПЛА140.201.218.000, ПЛА140.201.222.000, ПЛА140.201.228.000, ПЛА140.201.235.000, ПЛА140.201.518.000, ПЛА140.201.522.000, ПЛА140.201.528.000, ПЛА140.201.535.000 |
1 шт. |
Обозначение датчика в зависимости от диаметра каната |
|
2 |
Кабель связи |
ПЛА140.604.010.000 |
1 шт. |
по заказу |
|
3 |
Паспорт |
ПЛА140.201.000.000 ПС |
1 экз. | |
|
4 |
Руководство по эксплуатации (РЭ) |
ПЛА140.201.000.000 РЭ |
1 экз. | |
|
5 |
Методика поверки |
МП 140.201.000.2018 |
1 экз. | |
|
6 |
Преобразователь сигнала ПС-150Р или аналог |
ПЛА140.402.041.000 |
1 шт. |
по заказу |
|
7 |
Программное обеспечение для ПК |
ПЛА140.201.000.000 ПО |
1 экз. | |
|
8 |
Тара упаковочная |
ПЛА140.201.000.000 |
1 шт. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.640-2014 Государственная поверочная схема для средств измерения силы;
ТУ 2651-100-56347017-2018 Датчики нагрузки ДН-130, ДН-130(А), ДН-130(Р).
Технические условия.
