Имитаторы параметров движения транспортных средств САПСАН 3М

Номер в ГРСИ РФ: 73015-18
Производитель / заявитель: ЗАО "Ольвия", г.С.-Петербург
Скачать
73015-18: Описание типа СИ Скачать 196.7 КБ
73015-18: Методика поверки БКЮФ.468222.004МП Скачать 997.3 КБ
Нет данных о поставщике
Имитаторы параметров движения транспортных средств САПСАН 3М поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Имитаторы параметров движения транспортных средств «САПСАН 3М» (далее по тексту имитаторы) предназначены для имитации и воспроизведения скорости и направления движения транспортных средств (далее по тексту - ТС), а также положения ТС относительно измерителей скорости радиолокационных при их поверке.

Информация по Госреестру

Основные данные
Номер по Госреестру 73015-18
Наименование Имитаторы параметров движения транспортных средств
Модель САПСАН 3М
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 30.10.2023
Производитель / Заявитель

ООО "ОЛЬВИЯ", г.С.-Петербург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 197
Найдено поверителей 15
Успешных поверок (СИ пригодно) 197 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

73015-18: Описание типа СИ Скачать 196.7 КБ
73015-18: Методика поверки БКЮФ.468222.004МП Скачать 997.3 КБ

Описание типа

Назначение

Имитаторы параметров движения транспортных средств «САПСАН 3М» (далее по тексту имитаторы) предназначены для имитации и воспроизведения скорости и направления движения транспортных средств (далее по тексту - ТС), а также положения ТС относительно измерителей скорости радиолокационных при их поверке.

Описание

Принцип действия имитаторов заключается в приеме и последующем переизлучении сигналов от измерителя скорости с заданными параметрами модуляции. При этом частотный сдвиг переизлучаемого сигнала (в соответствии с эффектом Доплера) пропорционален имитируемой скорости движения ТС. Амплитуда или фаза переизлучаемых сигналов пропорциональны имитируемой дальности и положению ТС относительно измерителя скорости.

Конструктивно имитаторы выполнены в виде моноблока. Функционально в состав имитаторов входят: приемо-передающий тракт СВЧ, фазовый модулятор, процессорная плата управления, гетеродин, счетчики частоты и каналы связи с внешними устройствами (RS-232).

Имитаторы не имеют органов управления и индикации и предназначены для работы с внешним компьютером.

Имитаторы выпускаются в двух модификациях литера 1 и литера 2.

Модификации имитаторов отличаются функциональными возможностями и условиями эксплуатации. Имитаторы «САПСАН 3М» литера 1 предназначены для поверки/испытаний в лабораторных условиях, имитаторы «САПСАН 3М» литера 2 - для поверки/испытаний измерителей скорости движения транспортных средств на местах их установки. Имитаторы «САПСАН 3М» литера 2 дополнительно оборудованы встроенной видеокамерой для наведения имитатора на поверяемый измеритель скорости.

Общий вид и способ пломбирования имитаторов «САПСАН 3М» литера 1 представлен на рисунке 1. Общий вид имитаторов «САПСАН 3М» литера 1 в сборе с безэховой камерой представлен на рисунке 2. Общий вид и способ пломбирования имитаторов «САПСАН 3М» литера 2 представлен на рисунке 3.

Пломба на корпусе имитатора

Пломба на

винте запрета калибровки

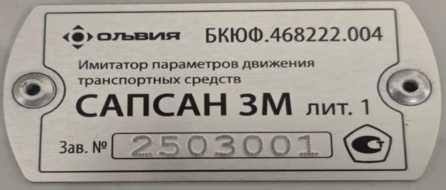

Рисунок 1 - Общий вид и способ пломбирования имитаторов «САПСАН 3М» литера 1

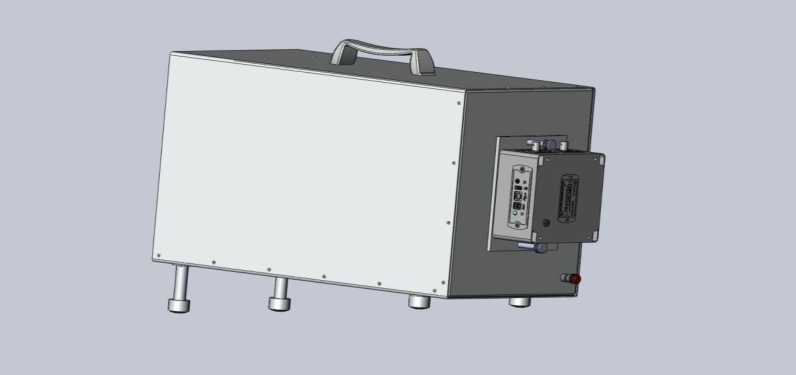

Рисунок 2 - Общий вид имитаторов «САПСАН 3М» литера 1 в сборе с безэховой камерой

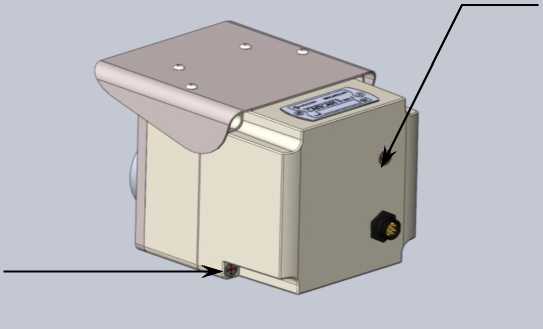

Пломба на корпусе имитаторов

а на

запрета

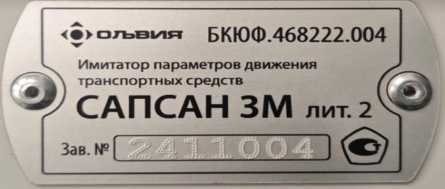

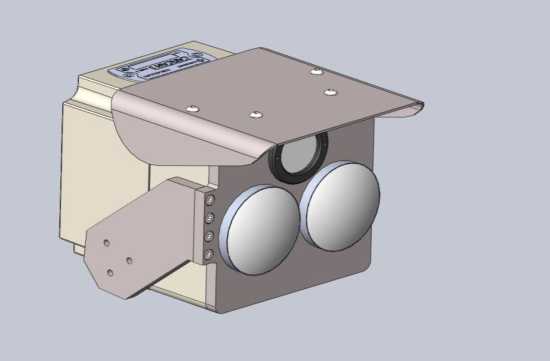

Рисунок 3 - Общий вид и способ пломбирования имитаторов «САПСАН 3М» литера 2

Программное обеспечение

Программное обеспечение (ПО) состоит из встроенного и внешнего ПО.

Внешнее ПО устанавливается на внешний компьютер, не имеет метрологически значимой части и предназначено для выбора и индикации параметров имитатора.

Встроенное ПО выполняет следующие функции:

- обеспечение связи с внешними устройствами;

- расчет промежуточной частоты между частотой встроенного гетеродина и частотой поверяемого измерителя скорости;

- установление частоты и фазы модулирующих сигналов с параметрами, заданными от внешнего устройства;

- сохранение параметров калибровки имитатора.

Защита встроенного ПО от случайных и преднамеренных изменений реализована путем проверки контрольной суммы при старте, специализированного формата данных, не дающего возможности несанкционированного изменения и использования уникального протокола обмена между имитатором и внешним компьютером.

У ровень защиты ПО имитаторов от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SAPSAN3DD15XP

Номер версии (идентификационный номер) ПО

1.4

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

«САПСАН 3М» литера 1

«САПСАН 3М» литера 2

Диапазон рабочих частот, ГГц

от 24,050 до 24,250

Пределы допускаемой абсолютной погрешности измерения частоты излучения, МГц

±2

-

Диапазон имитируемых скоростей движения ТС, км/ч

от 1 до 400

Пределы допускаемой абсолютной погрешности имитации скорости, км/ч

±0,03

Диапазон имитации расстояния до движущегося ТС, м

от 0 до 150

от 2 до 150

Пределы допускаемой абсолютной погрешности имитации расстояния до движущегося ТС, м

±0,25

-

Диапазон имитации угла на движущееся ТС, °

±30

-

Пределы допускаемой погрешности имитации угла на движущееся ТС, °

±0,1

-

Диапазон эмуляции разности фаз управляющих сигналов, °

от 0 до 360

-

Пределы допускаемой погрешности эмуляции разности фаз управляющих сигналов, °

±0,3

-

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

«САПСАН 3М» литера 1

«САПСАН 3М» литера 2

Диапазон изменения амплитуды управляющих сигналов, В

от 0,0025 до 2,5

от 0,0025 до 2,5

Продолжение таблицы 3

Напряжение питания постоянного тока, В

от 10 до 16

Мощность потребления, Вт, не более

7

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от 10 до 35

от - 30 до + 50

- относительная влажность воздуха, %

до 90

до 98

- атмосферное давление, мм рт. ст.

от 630 до 800

от 630 до 800

Масса, кг, не более

3

Г абаритные размеры, мм, не более

- длина

150

200

- ширина

200

200

- высота

150

150

Знак утверждения типа

наносится на корпус имитаторов фотохимическим методом и на титульный лист паспорта типографским или иным способом.

Комплектность

Таблица 4 - Комплектность имитаторов параметров движения транспортных «САПСАН 3М» литера 1

Наименование

Обозначение

Количество

Имитатор параметров движения транспортных средств «САПСАН 3М» литера 1

БКЮФ.468222.004

1 шт.

Адаптер питания

-

1 шт.

Камера безэховая

БКЮФ.305178.001

1 шт.

Кабель связи с ПК

БКЮФ.685622.041

1 шт.

CD диск с ПО «Сапсан 3»

БКЮФ.467361.016-01

1 шт.

Методика поверки

БКЮФ.468222.004МП

1 экз.

Руководство по эксплуатации

БКЮФ.468222.004РЭ

1 экз.

Паспорт

БКЮФ.468222.004ПС

1 экз.

Комплект дополнительного оборудования

(по заказу)

Таблица 5 - Комплектность имитаторов параметров движения транспортных «САПСАН 3М» литера 2

Наименование

Обозначение

Количество

Имитатор параметров движения транспортных средств «САПСАН 3М» литера 2

БКЮФ.468222.004

1 шт.

Комплект кабелей

БКЮФ.454874.001

1 шт.

Кабель поверочный с адаптером питания

БКЮФ.454874.005

1 шт.

Поворотное устройство

-

1 шт.

CD диск с ПО «Сапсан 3»

БКЮФ.467361.016-01

1 шт.

Методика поверки

БКЮФ.468222.004МП

1 экз.

Руководство по эксплуатации

БКЮФ.468222.004РЭ

1 экз.

Паспорт

БКЮФ.468222.004-01ПС

1 экз.

Комплект дополнительного оборудования

(по заказу)

Поверка

осуществляется по документу БКЮФ.468222.004МП «Имитаторы параметров движения транспортных средств «САПСАН 3М». Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 28 июля 2018 года.

Основное поверочное оборудование:

- частотомер электронно-счетный Ч3-66 регистрационный номер 9273-85 в Федеральном информационном фонде;

- частотомер электронно-счетный вычислительный Ч3-64, регистрационный номер 9135-83 в Федеральном информационном фонде;

- измеритель разности фаз Ф2-34 регистрационный номер 9512-84 в Федеральном информационном фонде;

- генератор сигналов измерительный MG3694B регистрационный номер 41262-09 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

ГОСТ Р 50856-96 Измерители скорости движения транспортных средств радиолокационные. Общие технические требования. Методы испытания

Имитаторы параметров движения транспортных средств «САПСАН 3М». Технические условия БКЮФ.468222.004ТУ
