Весы лабораторные ВЛА

Назначение

Весы лабораторные ВЛА (далее - весы) предназначены для статических измерений массы.

Описание

Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.

Конструктивно весы состоят из весоизмерительного устройства с остекленной витриной и терминала.

Весы выпускаются в двух семействах. Семейство 1 включает модификации весов лабораторных ВЛА-хххМ, ВЛА-хххМА, ВЛА-хххС, ВЛА-хххС-O, ВЛА-220С-ОА и ВЛА-320С-ОА с устройством юстировки чувствительности встроенным грузом и внешней гирей, где «ххх» обозначает максимальную нагрузку. Юстировка чувствительности весов семейства 1 осуществляется автоматически в заданное время, а также при изменении температуры и времени.

В модификациях весов ВЛА-хххМ(А) и ВЛА-хххС-О(А) предусмотрена функция USB-хост позволяющая подключать USB-устройства (накопитель, клавиатуру, считыватель штрихкодов и т. д.).

По заказу предусмотрено исполнение весов ВЛА-хххМ и ВЛА-220С-0, ВЛА-320С-0 с дополнительной сервисной функцией открывания/закрывания витрины с помощью бесконтактных датчиков или кнопок (с программой автоматической подстройки), при этом к обозначению модификации добавляется буква «А». Весы ВЛА-хххМА оснащаются регулируемым по высоте ветрозащитным экраном внутри витрины.

Весы модификаций ВЛА-120М(А) и ВЛА-220М(А) позволяют изменять действительную цену деления шкалы с 0,1 мг на 0,01 мг при нагрузке до 102 г для весов ВЛА-220М(А) и при нагрузке до 52 г для весов ВЛА-120М(А).

Семейство 2 объединяет лабораторные весы модификации ВЛА-ххх с устройством юстировки чувствительности внешней гирей, где «ххх» обозначает максимальную нагрузку.

Кроме того, модификации семейств различаются максимальной и минимальной нагрузками.

Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

- устройством первоначальной установки нуля (Т.2.7.2.4);

- полуавтоматическим устройством установки нуля (Т.2.7.2.2);

- устройством слежения за нулем (Т.2.7.3);

- устройством выборки массы тары (Т.2.7.4);

- автоматическим устройством юстировки чувствительности в весах модификаций ВЛ-хххМ(А) и ВЛА-хххС, ВЛА-хххС-О(А);

- полуавтоматическим устройством юстировки чувствительности;

- устройством установки весов по уровню (Т.2.7.1);

- вспомогательным показывающим устройством (3.4);

- устройством взвешивания под весами (опция);

- устройством адаптации к внешним условиям.

Весы реализуют следующие функции:

- переключения единиц измерения массы;

- взвешивания в процентах;

- подсчета количества штук (деталей);

- рецептурного взвешивания по зарегистрированным рецептам (весы ВЛА-хххМ(А) и ВЛА-хххС-О(А)) и свободной рецептуры (суммирование);

- выполнения статистического расчета;

- функция определения удельной массы или плотности (опция);

- функция компарирования;

- режим заполнения (насыпания/ подливания);

- режим дополнений с автотарированием (при выводе данных на внешнее устройство);

- подготовки буферного раствора (весы ВЛА-хххМ(А) и ВЛА -хххС-О(А));

- подготовки образцов для анализа (весы ВЛА-хххМ(А) и ВЛА -хххС-О(А));

- периодической проверки для модификаций со встроенной юстировкой;

- вывода данных о юстировке;

- блокировки меню и автовыключения весов;

- выбора языка сообщений на дисплее (русский, английский и др.);

- настройки яркости дисплея;

- функция идентификации пользователей, установки паролей и полномочий.

Весы оснащены интерфейсами RS-232C и USB для связи с персональным компьютером и принтером.

По заказу весы поставляются с устройством ионизации воздуха для снятия статического электричества. Модификации весов ВЛА-хххМА и ВЛА-220С-ОА, ВЛА-320С-ОА с автоматизированной витриной поставляются только с ионизатором воздуха.

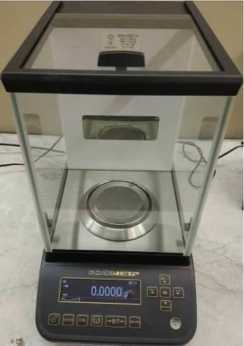

Общий вид модификации ВЛА-хххМ

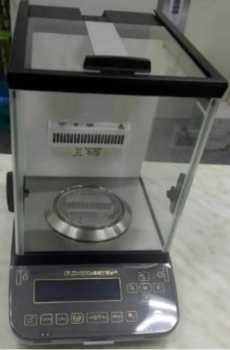

Общий вид модификаций ВЛА-ххх, ВЛА-хххС, ВЛА-хххС-О

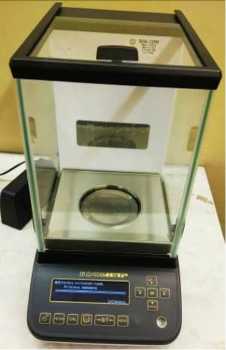

Общий вид модификации ВЛА-хххМА (исполнение с автоматизированной витриной и регулируемым по высоте внутренним ветрозащитным экраном)

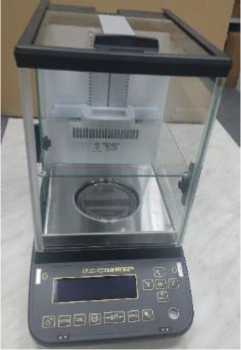

Общий вид модификаций ВЛА-220С-ОА, ВЛА-320С-ОА (исполнение с автоматизированной витриной)

Рисунок 1 - Общий вид весов

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольными этикетками изготовителя. Схема пломбирования представлена на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.

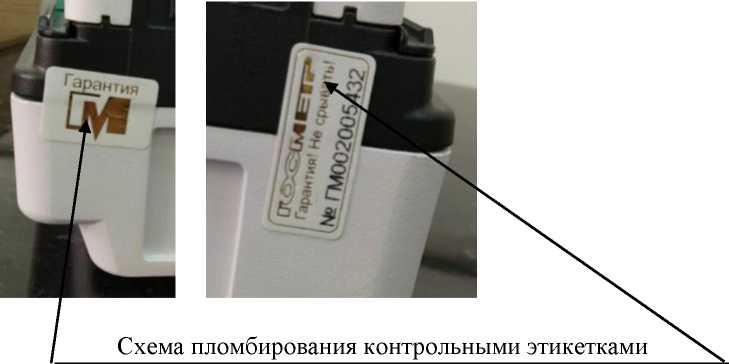

Рисунок 2 - Схема пломбирования от несанкционированного доступа

Q ВЛА-320С-О

Рисунок 3 - Маркировка весов

Мах = 320 g

О     Min = 1 Отд

е = 1 тд +10°С/+40°С d = 0,1mg

Маркировка весов выполняется на двух табличках (рисунок 3) и содержит следующие сведения: модификация весов; максимальная нагрузка (Max); минимальная нагрузка (Min); действительная цена деления (d); поверочный интервал (е); класс точности весов; знак утверждения типа; заводской номер весов; год изготовления; предельные значения температуры. Заводской номер весов в виде буквенно-цифрового обозначения, состоящий из букв латинского алфавита и арабских цифр, приведен на маркировочной табличке в виде наклейки, расположенной на боковой стенке корпуса весов.

Товарный знак предприятия-изготовителя нанесен на передней панели весов.

Программное обеспечение

В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.

Идентификация программы весов осуществляется путем просмотра номера версии программного обеспечения на дисплее весов после подключения их к сети питания.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077 - 2014 для весов со встроенным устройством юстировки чувствительности и среднему уровню для весов с устройством юстировки чувствительности внешней гирей.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Таблица 4 - Масса и габаритные размеры весов различных модификаций

Знак утверждения типа

на табличку с маркировкой, закрепляемую на корпусе весов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Продолжение таблицы 5 - Комплектность средства измерений

* Поставляется по заказу.

** Гири поставляются по заказу за отдельную плату и в стоимость весов не включены.

аблица 6 - Комплектность средства измерений в исполнении с автоматизированной витриной

Сведения о методах измерений

приведены в разделе 3 «Основные приёмы работы с весами», разделе 6 «Режим прикладных функций» Руководства по эксплуатации: «Весы лабораторные ВЛА. Руководство по эксплуатации НПП0.005.011 РЭ».

Нормативные документы

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;

Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622;

ВТНЛ.404314.004 ТУ Весы лабораторные ВЛА. Технические условия (Изменение 1).
