Модули управления выключателем с функциями РЗА и счетчика электроэнергии СМ_15
| Номер в ГРСИ РФ: | 73137-18 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "ТЭЛ-Электроника", дер.Молзино |
Модули управления выключателем с функциями РЗА и счётчика электроэнергии серии СМ_15 (далее по тексту - модули управления) предназначены для измерений и учёта активной и реактивной электрической энергии, выполнения функций релейной защиты и автоматики, регистрации и осциллографирования предаварийных и аварийных событий, мониторинга параметров сети (силы и напряжения переменного тока, частоты переменного тока), информационного обеспечения пунктов диспетчерского контроля оборудования электросетей и подстанций, управления коммутационными модулями (далее по тексту - КМ) внутренней и наружной установки.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73137-18 |
| Наименование | Модули управления выключателем с функциями РЗА и счетчика электроэнергии |
| Модель | СМ_15 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 16.11.2023 |
Производитель / Заявитель
ООО "ТЭЛ-Электроника", дер.Молзино
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 8 лет |
| Зарегистрировано поверок | 5010 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 4903 (98%) |
| Неуспешных поверок (СИ непригодно) | 107 (2%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 73137-18: Описание типа СИ | Скачать | 258.1 КБ | |
| 73137-18: Методика поверки ИЦРМ-МП-120-18 | Скачать | 2 MБ |
Описание типа
Назначение
Модули управления выключателем с функциями РЗА и счётчика электроэнергии серии СМ_15 (далее по тексту - модули управления) предназначены для измерений и учёта активной и реактивной электрической энергии, выполнения функций релейной защиты и автоматики, регистрации и осциллографирования предаварийных и аварийных событий, мониторинга параметров сети (силы и напряжения переменного тока, частоты переменного тока), информационного обеспечения пунктов диспетчерского контроля оборудования электросетей и подстанций, управления коммутационными модулями (далее по тексту - КМ) внутренней и наружной установки.
Описание
Принцип действия модулей управления основан на аналого-цифровом преобразовании входных сигналов напряжения и силы переменного тока в цифровые коды, их обработке и отображении результатов измерений на жидкокристаллическом дисплее панели управления и индикации MMI или на экране персонального компьютера (далее по тексту - ПК).
Модули управления применяются для выполнения функций релейной защиты и автоматики, а также учета электроэнергии на подстанциях и линиях электропередач от 6 до 35 кВ в сетях переменного тока.
Модули управления допустимо применять с любыми средствами измерений, соответствующими параметрам входных аналоговых каналов модулей управления. Данные средства измерений могут как входить в состав КМ внутренней и наружной установки, так и быть отдельно стоящими.
Аналоговые входы модулей управления для подключения комбинированных датчиков тока и напряжения (далее по тексту - КДТН) выполнены в виде разъёма DB-25M.
Модули управления выполнены в металлическом корпусе, на передней панели которых располагаются разъемы для подключения измерительных цепей и цепей питания, светодиодные индикаторы, сигнализирующие о состоянии работы, интерфейсы связи Ethernet и RS-232/RS-485.
Модули управления посредством протоколов обмена данных DNP3, Modbus, МЭК 60870-5-104 в сочетании с ПК обеспечивают возможность конфигурации, передачи, запоминания и обработки измерительной информации и параметров сети (силы и напряжения переменного тока, частоты переменного тока).
Модули управления выпускаются в нескольких модификациях с одинаковой измерительной частью (см. таблицу 1) и используются совместно с панелями управления и индикации MMI (см. таблицу 2). Каждый тип модуля управления содержит набор печатных плат, определяющих его функциональность и габаритные размеры.
Таблица 1 - Модификации модулей управления
|
Обозначение |
Описание |
|
СМ_15_2 |
Модуль управления выключателем с функциями РЗА и счётчика электроэнергии |
|
СМ_15_3 |
Модуль управления выключателем с функциями РЗА и счётчика электроэнергии с коммуникационными интерфейсами Wi-Fi, GSM, RS-232/RS-485 |
|
СМ_15_4 |
Модуль управления выключателем с функциями РЗА и счётчика электроэнергии с коммуникационными интерфейсами Wi-Fi, GSM, RS-232/RS-485 и зарядным устройством аккумуляторной батареи |
|
СМ_15_5 |
Модуль управления выключателем с функциями РЗА и счётчика электроэнергии с коммуникационными интерфейсами Wi-Fi, GSM, RS-232/RS-485, зарядным устройством аккумуляторной батареи и дискретными входами/выходами |
|
СМ_15_6 |
Модуль управления выключателем с функциями РЗА и счётчика электроэнергии с коммуникационными интерфейсами Wi-Fi, GSM, RS-232/RS-485 и зарядным устройством аккумуляторной батареи. Модуль управления имеет в своем составе три драйвера вакуумного выключателя для пофазного управления КМ |
|
Таблица 2 - М |
одификации панелей управления и индикации |
|
Обозначение |
Описание |
|
EA_MMI_1 |
Панель управления и индикации со встроенными датчиками дуговой защиты и радио-трансивером для построения беспроводной LAN |
|
EA_MMI_2 |
Панель управления и индикации |
Общий вид модулей управления и панели управления и индикации MMI, схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1. В качестве альтернативного варианта допускается ставить пломбу на винты разъёма DB25F кабеля измерительных цепей.
Места пломбирования от несанкционированного доступа
Место нанесения знака поверки

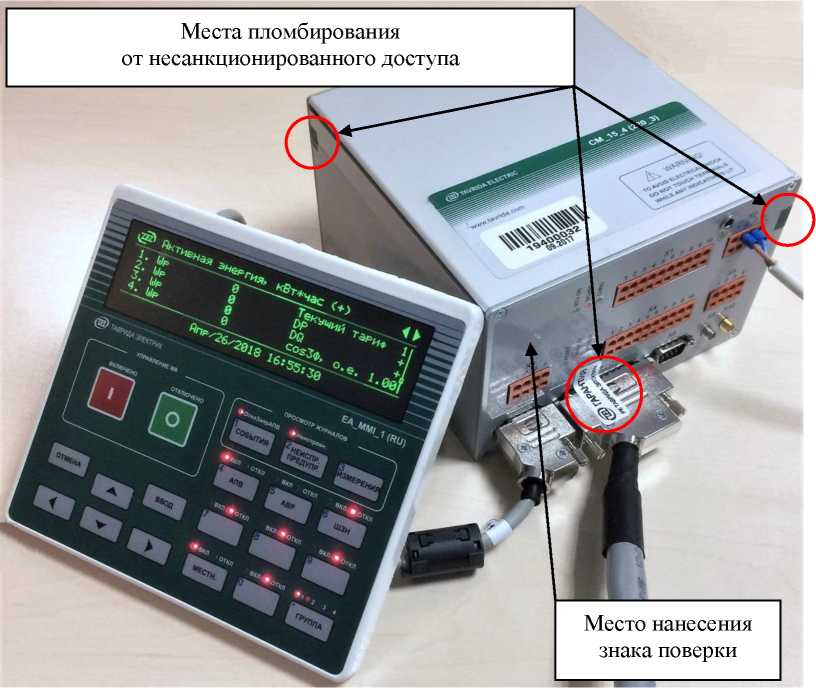

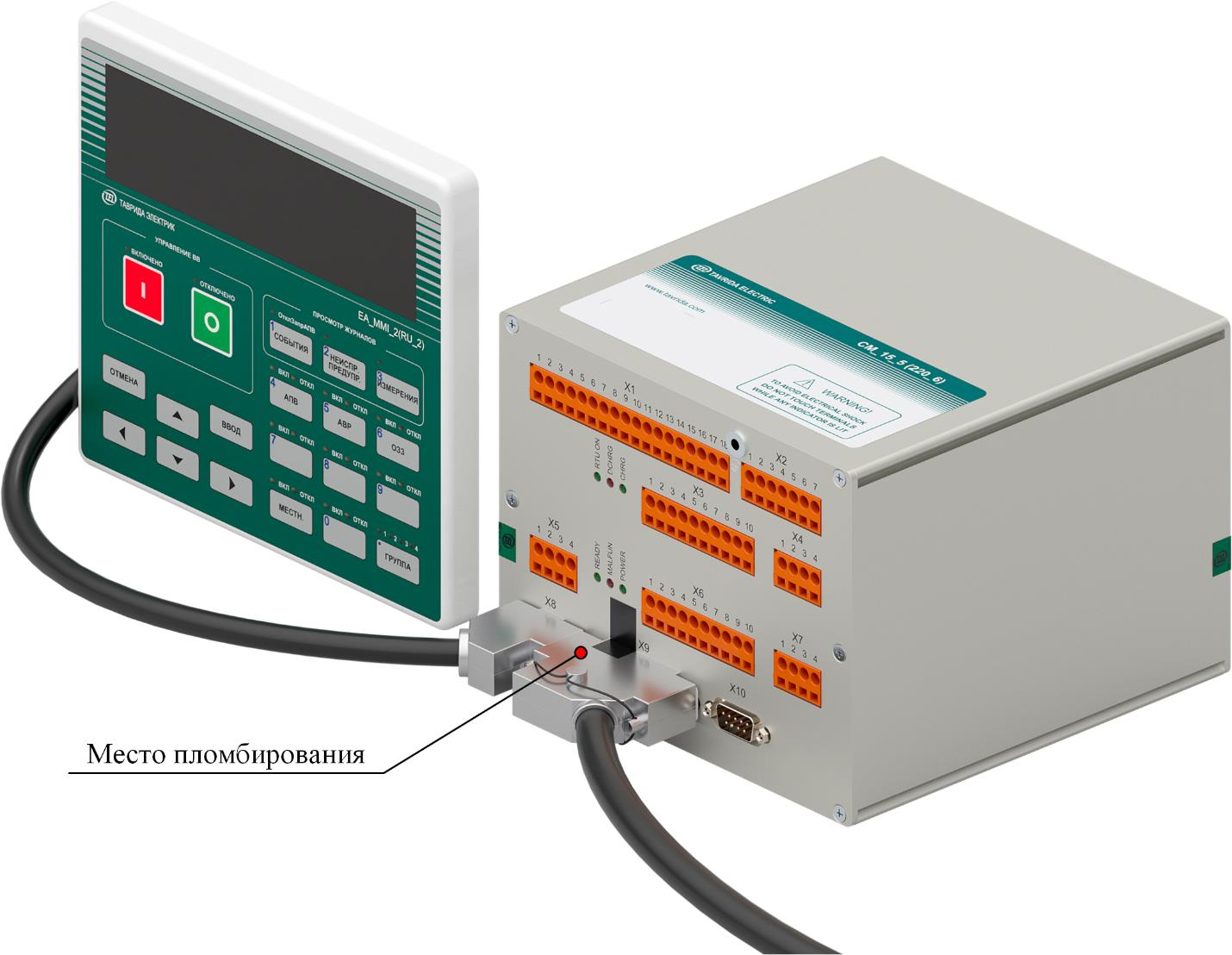

Рисунок 1 - Общий вид модулей управления и панели управления и индикации с указанием мест пломбирования и нанесения знака поверки
Программное обеспечение
В состав программного обеспечения (далее по тексту - ПО) модулей входят:
- встроенное ПО;
- прикладное ПО - программа-конфигуратор «TELARM».
Прикладное ПО не является метрологически значимым и предназначено для конфигурирования модулей управления, выполнения функций управления КМ и просмотра данных, получаемых и обрабатываемых модулями управления.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимой части встроенного ПО модулей управления приведены в таблице 3.
Таблица 3 - Идентификационные данные встроенного ПО модулей
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FS-C S_ImSoft_Assembly_38 (Х 1 Y) 1975 * |
|
Номер версии (идентификационный номер ПО), не ниже |
S38.01.1975 |
|
Цифровой идентификатор ПО |
- |
|
Примечание - * - идентификаторы X и Y обозначают функциональность и языковую версию ПО, соответственно | |
Технические характеристики
Основные метрологические и технические характеристики модулей управления приведены в таблицах 4-12.
Таблица 4 - Метрологические характеристики модулей управления и параметры входных аналоговых каналов для подключения КДТН
|
Наименование характеристики |
Значение |
|
Класс точности модулей управления при измерении активной электрической энергии |
0,5S1) |
|
Класс точности модулей управления при измерении реактивной электрической энергии |
12) |
|
Номинальный сигнал измерения напряжения Uuном, мВ |
192/\3, 1120/93 |
|
Диапазон сигналов измерения напряжения (от Uuмин до Uuмакс)3), мВ |
от 144/23 до 1417,5/^3 |
|
Коэффициент датчика напряжения kдн, мВ/кВ |
32 |
|
Диапазон коэффициентов датчиков напряжения (от kднмин до kднмакс)4), мВ/кВ |
от 30 до 35 |
|
Номинальный сигнал измерения тока Uiном, мВ |
150 |
|
Диапазон сигналов измерения тока (от Ui мин до Ui макс)5), мВ |
от 1,485 до 5817,6 |
|
Коэффициент датчика тока kдт, мВ/А |
3 |
|
Диапазон коэффициентов датчиков тока (от kдтмин до kдтмакс) 6), мВ/А |
от 2,97 до 3,03 |
|
Примечания 1) пределы допускаемых погрешностей представлены в таблице 5-7; 2) пределы допускаемых погрешностей представлены в таблице 8-10. 3) Uuмин ( Uuмакс) - минимальное (максимальное) значение измерения сигнала напряжения; 4) kднмин (kднмакс) - минимальное (максимальное) значение коэффициента датчика напряжения; 5) Ui мин ( Ui макс) - минимальное (максимальное) значение сигнала измерения тока; 6) kдтмин (kдтмакс) - минимальное (максимальное) значение коэффициента датчика тока. | |
Таблица 5 - Пределы допускаемой основной относительной погрешности при измерении активной электрической энергии прямого и обратного направлений для класса точности 0,5S
|
Значение напряжения сигнала измерения тока, мВ |
cos ф |
Пределы допускаемой основной относительной погрешности, % |
|
0,01- Uiном < Ui < 0,05- Uiном |
1 |
±1,0 |
|
0,05- Uiном < Ui < Ui макс |
±0,5 | |
|
0,02- Uiном < Ui < 0,10- Uiном |
0,5 |
±1,0 |
|
0,10- Uiном < Ui < Ui макс |
±0,6 | |
|
0,10- Uiном < Ui < Ui макс |
0,25 |
±1,0 |
Таблица 6 - Средний температурный коэффициент, вызванный изменением температуры окружающей среды при измерении активной электрической энергии прямого и обратного
направлений для класса точности 0,5S
|
Значение напряжения сигнала измерения тока, мВ |
cosф |
Средний температурный коэффициент, %/К |
|
0,05- Uiном < Ui < Ui макс |
1 |
0,03 |
|
0,1' Uiном < Ui < Ui макс |
0,5 |
0,05 |
Таблица 7 - Пределы допускаемых дополнительных относительных погрешностей, вызванных наличием влияющих величин при измерении активной электрической энергии прямого и
обратного направлений для класса точности 0,5S
|
Влияющая величина |
Значение напряжения сигнала измерения тока, мВ |
cosф |
Пределы допускаемой дополнительной относительной погрешности, % |
|
Изменение напряжения от 0,9- Uuном до 1,1 • UUмакс |
0,05- Uiном < Ui < Ui макс |
1 |
±0,2 |
|
0,1' Uiном < Ui < Ui макс |
0,5 |
±0,4 | |
|
Изменение частоты переменного тока на ±2 % |
0,05- Uiном < Ui < Ui макс |
1 |
±0,2 |
|
0,1- Uiном < Ui < Ui макс |
0,5 | ||
|
Изменение напряжения _ * питания |
0,01- Uiном |
1 |
±0,1 |
|
Гармоники в цепях тока и напряжения |
0,5 • Uiном |
1 |
±0,5 |
|
Субгармоники в цепи переменного тока |
0,5 • Uiном |
1 |
±1,5 |
Примечание - * - Диапазон напряжения питания переменного при частоте (50±1) Гц и
постоянного тока от 85 до 265 В
Таблица 8 - Пределы допускаемой основной относительной погрешности при измерении реактивной электрической энергии прямого и обратного направлений для класса точности 1,0
|
Значение напряжения сигнала измерения тока, мВ |
sino |
Пределы допускаемой основной относительной погрешности, % |
|
0,01- Uiном < Ui < 0,05- Uiном |
1 |
±1,5 |
|
0,05- Uiном < Ui < Ui макс |
±1,0 | |
|
0,02- Uiном < Ui < 0,10- Uiном |
0,5 |
±1,5 |
|
0,10- Uiном < Ui < Ui макс |
±1,0 | |
|
0,10- Uiном < Ui < Ui макс |
0,25 |
±1,5 |
Таблица 9 - Средний температурный коэффициент, вызванный изменением температуры окружающей среды при измерении реактивной электрической энергии прямого и обратного
направлений для класса точности 1,0
|
Значение напряжения сигнала измерения тока, мВ |
sino |
Средний температурный коэффициент, %/К |
|
0,05- Uiном < Ui < Ui макс |
1 |
0,05 |
|
0,1' Uiном < Ui < Ui макс |
0,5 |
0,07 |
Таблица 10 - Пределы допускаемых дополнительных относительных погрешностей, вызванных наличием влияющих величин при измерении реактивной электрической энергии прямого и
обратного направлений для класса точности 1,0
|
Влияющая величина |
Значение напряжения сигнала измерения тока, мВ |
simp |
Пределы допускаемой дополнительной относительной погрешности, % |
|
Изменение напряжения от 0,9- Uuном до 1,1 • UUмакс |
0,05- Uiном < Ui < Ui макс |
1 |
±0,7 |
|
0,1' Uiном < Ui < Ui макс |
0,5 |
±1,0 | |
|
Изменение частоты переменного тока на ±2 % |
0,05- Uiном < Ui < Ui макс |
1 |
±1,5 |
|
0,1- Uiном < Ui < Ui макс |
0,5 |
Таблица 11 - Метрологические характеристики встроенных часов
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности хода встроенных часов, с/сут |
±1 |
Таблица 12 - Технические характеристики модулей управления
|
Наименование характеристики |
Значение |
|
Номинальное активное входное сопротивление по входу напряжения, МОм |
1,0 |
|
Номинальное реактивное входное сопротивление по входу напряжения, нФ |
1,0 |
|
Номинальное активное входное сопротивление по токовому входу, МОм |
0,2 |
|
Номинальное реактивное входное сопротивления по токовому входу, нФ |
10,0 |
|
Параметры электрического питания: - от сети переменного тока при частоте (50±1) Гц, В - от источника постоянного тока, В |
от 85 до 265 от 85 до 265 |
Продолжение таблицы 12
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В^А, не более: - для модификации СМ_15_2 |
35 |
|
- для модификации СМ_15_3 |
35 |
|
- для модификации СМ_15_4 |
35 |
|
- для модификации СМ_15_5 |
35 |
|
- для модификации СМ 15 6 |
90 |
|
Продолжительность автономной работы от батарей конденсаторов, с, не менее: - для модификации СМ_15_2 |
20 |
|
- для модификации СМ 15 3 |
10 |
|
Продолжительность автономной работы от аккумуляторов, ч, не менее: - для модификации СМ_15_4 |
48 |
|
- для модификации СМ_15_5 |
48 |
|
- для модификации СМ 15 6 |
30 |
|
Стартовое напряжение сигнала измерения тока (чувствительность) Uiст, мВ: - для модуля управления с классом точности 0,5 S при измерении активной электрической энергии |
0,001- U1ном |
|
- для модуля управления с классом точности 1,0 при измерении реактивной электрической энергии |
0,002^ U1ном |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +21 до +25 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -45 до +55 |
|
- относительная влажность воздуха при температуре +25 °С, %, не более |
98 |
|
Габаритные размеры (высота^ширина^глубина), мм, не более: - модулей модификации СМ_15_2 |
65x165x168 |
|
- модулей модификации СМ_15_3 |
65x165x171 |
|
- модулей модификации СМ_15_4 |
106x165x171 |
|
- модулей модификации СМ_15_5 |
126x165x171 |
|
- модулей модификации СМ_15_6 |
167x165x171 |
|
- панели управления и индикации модификации MMI_1 |
161x175x43 |
|
- панели управления и индикации модификации MMI 2 |
161x175x19 |
|
Масса, кг, не более: - модулей модификации СМ_15_2 |
1,35 |
|
- модулей модификации СМ_15_3 |
1,4 |
|
- модулей модификации СМ_15_4 |
1,8 |
|
- модулей модификации СМ_15_5 |
2,2 |
|
- модулей модификации СМ_15_6 |
3,1 |
|
- панели управления и индикации модификации MMI_1 |
0,7 |
|
- панели управления и индикации модификации MMI 2 |
0,5 |
|
Средняя наработка на отказ, ч |
125 000 |
|
Средний срок службы, лет |
20 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность модулей управления представлена в таблице 13.
Таблица 13 - Комплектность модулей управления
|
Наименование |
Обозначение |
Количество |
|
Модуль управления выключателем с функциями РЗА и счётчика электроэнергии серии СМ 15 |
- |
1 шт. |
|
Панель управления и индикации MMI |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
ИЦРМ-МП-120-18 |
1 экз. |
Поверка
осуществляется по документу ИЦРМ-МП-120-18 «Модули управления выключателем с функциями РЗА и счётчика электроэнергии серии СМ_15. Методика поверки», утверждённому ООО «ИЦРМ» 03.05.2018 г.
Основные средства поверки:
- установка поверочная векторная компарирующая "УПВК-МЭ 61850"
(регистрационный номер в Федеральном информационном фонде 60987-15);
- калибратор многофункциональный CALIBRO 142 (регистрационный номер в
Федеральном информационном фонде 39949-15);
- устройство синхронизирующее Метроном-РТР, (регистрационный номер в
Федеральном информационном фонде № 66731-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус модуля управления и в свидетельство о поверке.
Сведения о методах измеренийНормативные документы
ГОСТ Р 51321.1-2007 Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие технические требования и методы испытаний
ГОСТ Р 56750-2015 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Счетчики электрической энергии с аналоговыми входами, подключаемые к маломощным датчикам, используемым в качестве трансформаторов напряжения и тока
ТУ 26.51.45-098-20182799-2018 Модули управления выключателем с функциями РЗА и счётчика электроэнергии серии СМ_15. Технические условия
Другие Счетчики электроэнергии
