Приборы испытательные автоматизированные "ГЕОТЕК СТАНДАРТ"
| Номер в ГРСИ РФ: | 73270-18 |
|---|---|
| Производитель / заявитель: | ООО "НПП "Геотек", г.Пенза |
Приборы испытательные автоматизированные «ГЕОТЕК СТАНДАРТ» (в дальнейшем - приборы) предназначены для измерений избыточного давления, силы сжатия, линейного перемещения при испытаниях грунтов в лабораторных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73270-18 |
| Действует | по 30.11.2029 |
| Наименование | Приборы испытательные автоматизированные |
| Модель | "ГЕОТЕК СТАНДАРТ" |
| Модификации |
ГТ 1.1.9 ГТ 1.1.10 ГТ 1.1.13 ГТ 1.2.11 ГТ 1.3.2 ГТ 1.3.5 ГТ 1.3.6 ГТ 1.3.8 ГТ 1.3.11 |
| Приказы |
№1868 от
14.09.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7f47ebf5-2db4-5896-74be-afb9ef1c56ef |
Производитель / Заявитель
ООО «НПП Геотек», РОССИЯ, 440004, г. Пенза, ул. Центральная, строение 1М
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
ГТЯН.440119.001МП1 ГСИ. Приборы испытательные автоматизированные "ГЕОТЕК СТАНДАРТ". Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
10537
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10484 (99%) |
| Неуспешных поверок (СИ непригодно) | 53 (1 %) |
| Актуальность информации | 08.09.2026 |
Поверители
Скачать
|
73270-18: Описание типа
2024-73270-18.pdf
|
Скачать | 396.6 КБ | |
|
73270-18: Методика поверки
2024-mp73270-18.pdf
Файл устарел
|
Скачать | 2.7 MБ | |
|
73270-18: Описание типа
2026-73270-18.pdf
|
Скачать | 287.8 КБ | |
|
73270-18: Методика поверки
ГТЯН.440119.001МП1
2024-mp73270-18-1.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Приборы испытательные автоматизированные «ГЕОТЕК СТАНДАРТ» (в дальнейшем - приборы) предназначены для измерений избыточного давления, силы сжатия, линейного перемещения при испытаниях грунтов в лабораторных условиях.
Описание
Принцип действия приборов заключается в измерении физических величин (силы сжатия и избыточного давления), воздействующих на испытываемый образец грунта с одновременным измерением линейных перемещений (характеризующих изменение геометрических размеров образца).
Конструктивно приборы состоят из нагрузочной рамы и блока питания. В состав рамы входят датчики физических величин, модуль обработки сигналов и камера для помещения исследуемого образца.
Измерительная информация, полученная с датчиков, преобразуется во вторичном преобразователе (модуле обработки сигналов) в цифровой вид. Полученная информация передаётся в ПЭВМ, обрабатывается и выводится на монитор и внешние устройства.
Приборы выпускаются в 9 модификациях: ГТ 1.1.9, ГТ 1.1.10, ГТ 1.1.13, ГТ 1.2.11, ГТ 1.3.2, ГТ 1.3.5, ГТ 1.3.6, ГТ 1.3.8 и ГТ 1.3.11. Модификации приборов отличаются количеством измерительных каналов и их диапазонами измерений, габаритными размерами и массой. Кроме того, в корпусы рам приборов модификаций ГТ 1.3.5, ГТ 1.3.6 и ГТ 1.3.11 встроены насосные станции (нагнетатели) для создания избыточного давления.
Фотографии общего вида приборов представлены на рисунках 1-8.
Защита от несанкционированного доступа осуществляется путем наклеивания пломб в виде наклеек на верхний винт задней панели силовой рамы прибора.
Знак поверки непосредственно на приборы не наносится.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку, расположенную на задней стенке силовой рамы прибора, типографским способом.

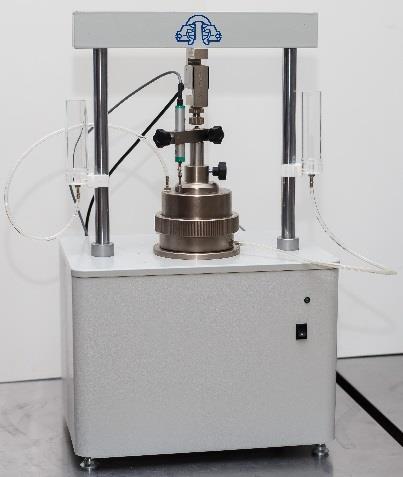

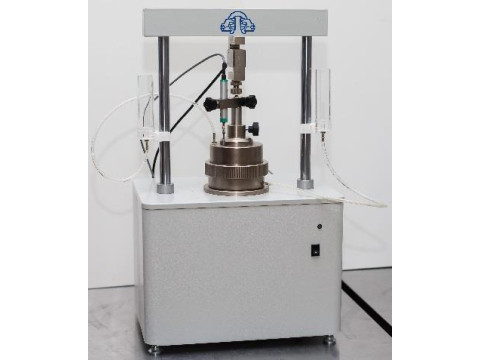

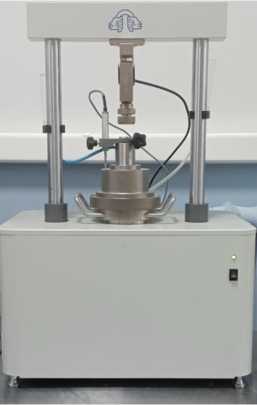

Рисунок 1 - Общий вид приборов ГТ 1.1.9, ГТ 1.1.10

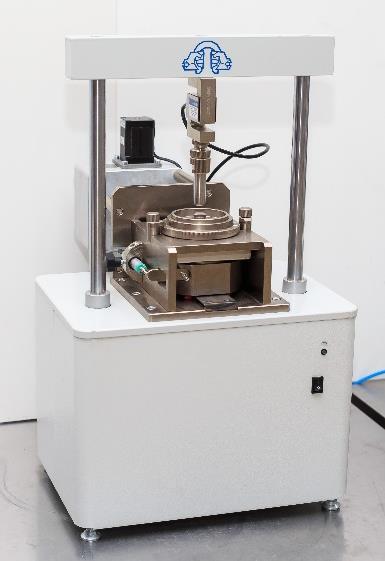

Рисунок 2 - Общий вид прибора ГТ 1.1.13

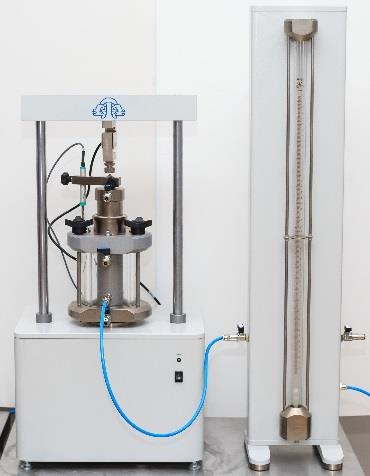

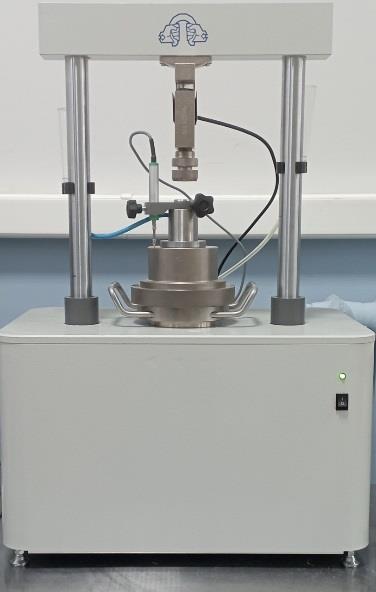

Рисунок 3 - Общий вид прибора ГТ 1.2.11
Рисунок 4 - Общий вид прибора ГТ 1.3.2

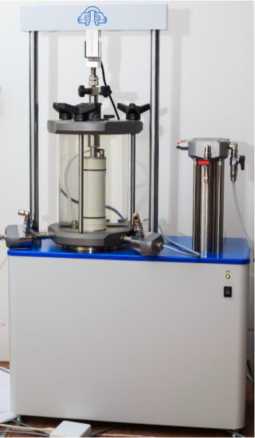

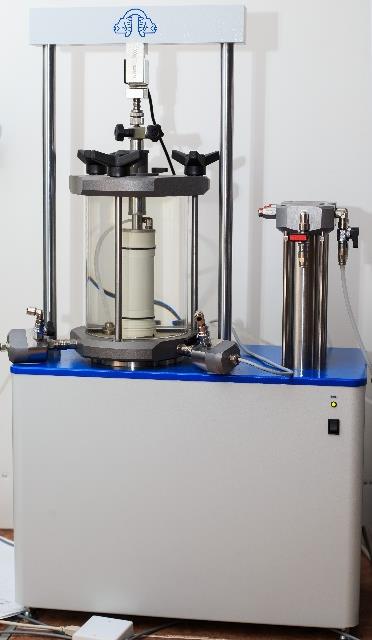

Рисунок 5 - Общий вид приборов ГТ 1.3.5 и ГТ 1.3.6

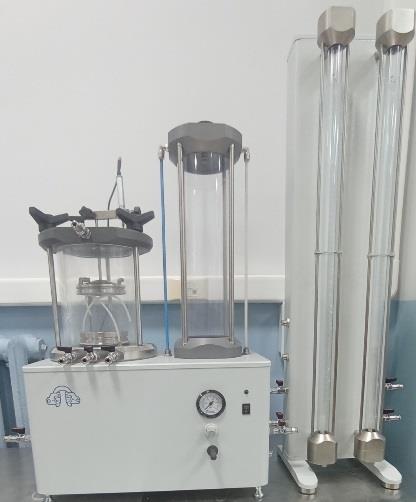

Рисунок 6 - Общий вид прибора ГТ 1.3.8
Место нанесения
знака утверждения типа
Место нанесения
заводского номера

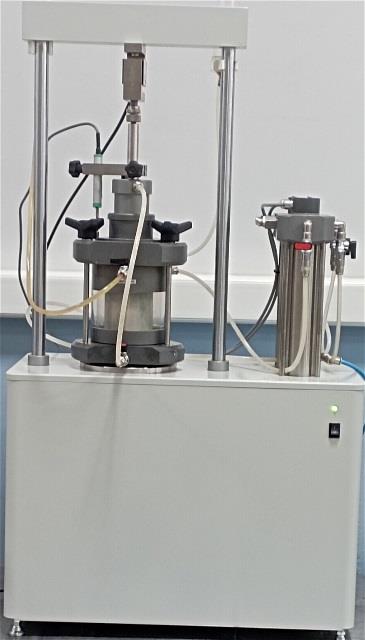

Рисунок 7 - Общий вид прибора ГТ 1.3.11
Место нанесения пломбы

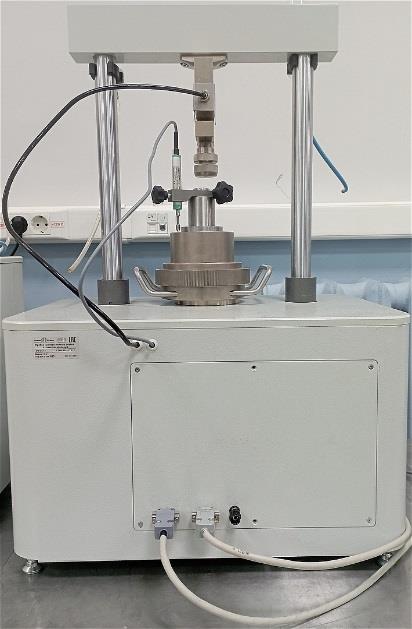

Рисунок 8 - Места нанесения заводского номера, знака утверждения типа и пломбы
Программное обеспечение
Программное обеспечение (ПО) приборов включает ПО нижнего уровня (встроенное ПО) и GeotekStudio - ПО верхнего уровня, отвечающее за функционирование приборов в целом и обработку измерительной информации.
Функции ПО:
- обработка и преобразование сигналов от модулей обработки сигналов;
- разграничение доступа к данным для разных групп пользователей;
- предоставление пользователям регламентированного доступа к результатам измерений в виде визуальных данных, в том числе готовых к выводу на печать форм с возможностью редактирования этих форм;
- обеспечение защиты программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (использование паролей);
- диагностика и мониторинг функционирования технических и программных средств приборов;
- обеспечение пользователя средствами редактирования программной конфигурации комплекта.
ПО разделено на метрологически значимое и незначимое. Идентификационные данные метрологически значимого ПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные ПО нижнего уровня
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
MOS |
|
Номер версии (идентификационный номер ПО) |
1.0 |
Таблица 2 - Идентификационные данные ПО верхнего уровня
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
GeotekAsis.exe |
|
Asis.Core.dll | |
|
AsisMetrology.Client.dll | |
|
Asis.Wpf.dll | |
|
Asis.Drivers.dll | |
|
Geotek.Common.dll | |
|
Geotek. LogProject.dll | |
|
Geotek.ModbusModule.dll | |
|
Номер версии (идентификационный номер ПО) |
не ниже 4 |
|
не ниже 4 | |
|
4.0.167.0 | |
|
не ниже 4 | |
|
не ниже 1 | |
|
не ниже 4 | |
|
не ниже 4 | |
|
не ниже 1 | |
|
Цифровой идентификатор ПО |
_ |
|
_ | |
|
e717f65562d9034ce3c51dd63ca7a5f1 | |
|
_ | |
|
_ | |
|
_ | |
|
_ | |
|
_ | |
|
Алгоритм подсчёта контрольной суммы |
MD5 |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | ||||||
|
ГТ 1.1.9, ГТ 1.1.10 ГТ1.2.11 |
ГТ 1.1.13 |
ГТ 1.3.2 |
ГТ 1.3.5 |
ГТ 1.3.6 |
ГТ 1.3.11 |
ГТ 1.3.8 | |
|
Диапазон измерений силы, кН |
от 0,1 до 5 |
от 5 до 50 |
от 0,1 до 5 |
от 0,1 до 10 |
_ | ||
|
Диапазон измерений линейного перемещения, мм |
от 0 до 20 |
от 0 до 10 |
от 0 до 20 | ||||
|
Диапазон измерений избыточного давления, кПа |
_ |
от 0 до 600 |
от 0 до 2000 |
от 0 до 600 | |||
|
Пределы допускаемой приведённой погрешности* измерений силы сжатия, % |
±0,5; ±1** | ||||||
|
Пределы допускаемой приведённой погрешности* измерений линейного перемещения, % |
±0,2; ±0,5** | ||||||
|
Пределы допускаемой приведённой погрешности* измерений избыточного давления, % |
±1; ±2** | ||||||
Примечания.
* нормирующим значением является верхний предел измерений.
* * в зависимости от заказа (фактическое значение указано в паспорте/руководстве по эксплуатации)
аблица 4 - Технические характеристики
|
Наименование характеристики |
Значение для модификаций | |||||||
|
ГТ 1.1.9 ГТ 1.1.10 |
ГТ 1.1.13 |
ГТ 1.2.11 |
ГТ 1.3.2 |
ГТ 1.3.5 |
ГТ 1.3.6 |
ГТ 1.3.8 |
ГТ 1.3.11 | |
|
Количество измерительных каналов, шт. - силы сжатия - линейного перемещения - избыточного давления |
1 |
2 |
1 |
1 |
1 |
_ |
1 | |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 | ||
|
_ |
1 |
2 |
1 |
3 |
2 | |||
|
Масса, кг, не более: - рамы - блока питания - панели управления давлением |
26,5 |
59,6 |
26,5 |
27 |
49 |
42 |
33,8 |
54,2 |
|
2,5 | ||||||||
|
_ |
8,5 |
_ |
13,3 |
_ | ||||
|
Наименование характеристики |
Значение для модификаций | |||||||
|
ГТ 1.1.9 ГТ 1.1.10 |
ГТ 1.1.13 |
ГТ 1.2.11 |
ГТ 1.3.2 |
ГТ 1.3.5 |
ГТ 1.3.6 |
ГТ 1.3.8 |
ГТ 1.3.11 | |
|
Габаритные размеры (ширинахглубинахвысота), мм, не более: - рамы - блока питания - панели управления давлением |
360x285x600 |
480x348x712 |
360x285x600 |
360x295x730 |
500x275x885 |
592x325x720 |
500x275x885 | |
|
200x300x65 | ||||||||
|
_ |
280x200x875 |
_ |
326x240x872 |
_ | ||||
|
Напряжение питающей сети, В |
от 198 до 242 | |||||||
|
Частота напряжения питания, Гц |
от 49 до 51 | |||||||
|
Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность окружающего воздуха, %; - атмосферное давление, кПа |
от +20 до +24 до 80 от 84 до 106,7 | |||||||
Знак утверждения типа
наносится в виде этикетки в левый верхний угол задней стенки силовой рамы и в левый верхний угол на титульный лист паспорта типографским способом.
Комплектность
Комплект поставки приведен в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Прибор испытательный автоматизированный «ГЕОТЕК СТАНДАРТ» |
_ |
1 |
|
Руководство по эксплуатации |
ГТЯН.44111Х.ХХХ-ХХРЭ* |
1 |
|
Паспорт |
ГТЯН.44111Х.ХХХ-ХХПС* |
1 |
|
ПО на электронном носителе |
GeotekStudio |
1** |
|
Примечания. * в зависимости от модификации * * количество определяется заказом (договором на поставку) | ||
Сведения о методах измерений
приведены в разделе «Использование по назначению» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
ГТЯН.440119.001ТУ Приборы испытательные автоматизированные «ГЕОТЕК СТАНДАРТ». Технические условия
