Дефектоскопы ультразвуковые однониточные СОМ

Номер в ГРСИ РФ: 73277-18
Категория: Дефектоскопы
Производитель / заявитель: ЗАО "Фирма ТВЕМА", г.Москва
Скачать
73277-18: Описание типа СИ Скачать 152.4 КБ
73277-18: Методика поверки МП №203-38-2018 Скачать 2.6 MБ
Заказать
Поставщик: ООО «Неразрушающий контроль»
Дефектоскопы ультразвуковые однониточные СОМ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Дефектоскопы ультразвуковые однониточные «СОМ» (далее - дефектоскопы) предназначены для измерений глубины залегания дефектов ультразвуковым методом при выполнении сплошного неразрушающего контроля ультразвуковым методом одной нити железнодорожного пути по длине и сечению (за исключением перьев подошвы и участков, затененных болтовыми отверстиями), а также локального контроля отдельных сечений рельсов, сварных стыков рельсов и элементов стрелочных переводов.

Информация по Госреестру

Основные данные
Номер по Госреестру 73277-18
Наименование Дефектоскопы ультразвуковые однониточные
Модель СОМ
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 30.11.2023
Производитель / Заявитель

АО "Фирма ТВЕМА", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 33
Найдено поверителей 6
Успешных поверок (СИ пригодно) 33 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

73277-18: Описание типа СИ Скачать 152.4 КБ
73277-18: Методика поверки МП №203-38-2018 Скачать 2.6 MБ

Описание типа

Назначение

Дефектоскопы ультразвуковые однониточные «СОМ» (далее - дефектоскопы) предназначены для измерений глубины залегания дефектов ультразвуковым методом при выполнении сплошного неразрушающего контроля ультразвуковым методом одной нити железнодорожного пути по длине и сечению (за исключением перьев подошвы и участков, затененных болтовыми отверстиями), а также локального контроля отдельных сечений рельсов, сварных стыков рельсов и элементов стрелочных переводов.

Описание

Принцип действия дефектоскопов основан на ультразвуковом методе неразрушающего контроля. В основе метода лежит способность ультразвуковых колебаний распространяться в рельсах и отражаться от внутренних дефектов.

Возбуждение ультразвуковых колебаний в рельсах и прием отраженных эхо-сигналов осуществляется пьезоэлектрическими преобразователями (ПЭП), которые связаны с генератором и приемником дефектоскопа.

Дефектоскопы состоят из ходовой части в виде штанги, крепящейся к искательной системе с блоками ПЭП, блока индикации и управления и генераторно-усилительного блока. Для определения местоположения дефектоскоп снабжен модулем геопозиционирования.

Акустический контакт между ПЭП и головкой рельса обеспечивается подачей контактирующей жидкости, которая хранится в канистре, размещённой в заплечном кофре оператора.

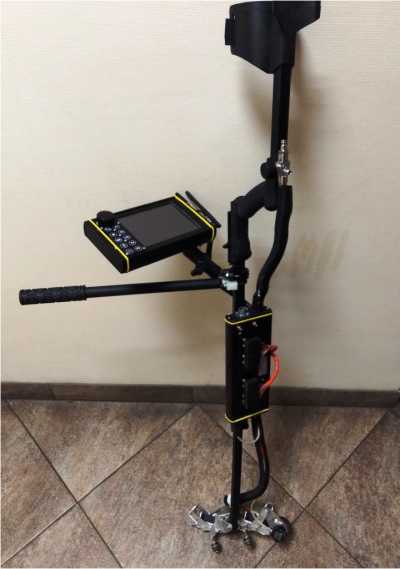

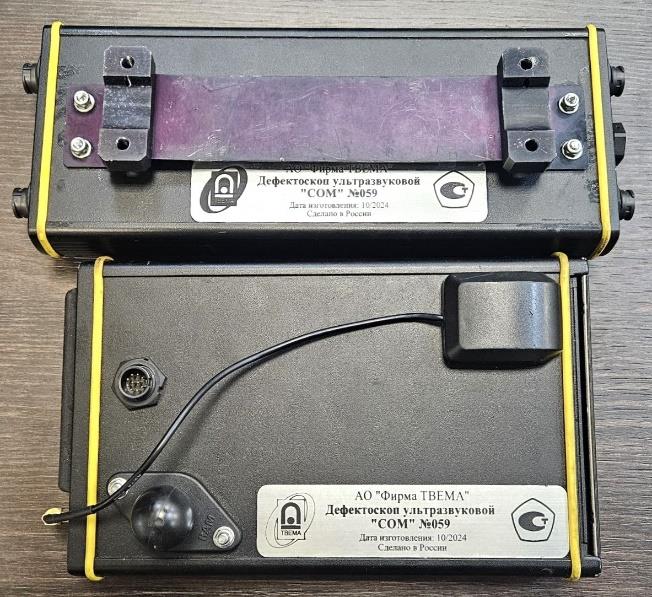

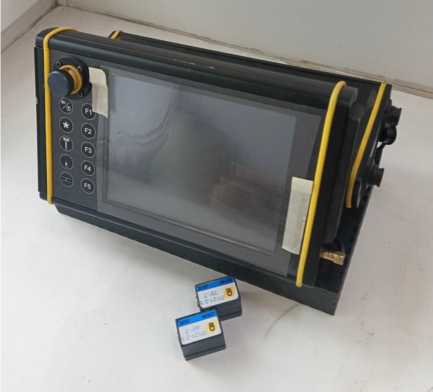

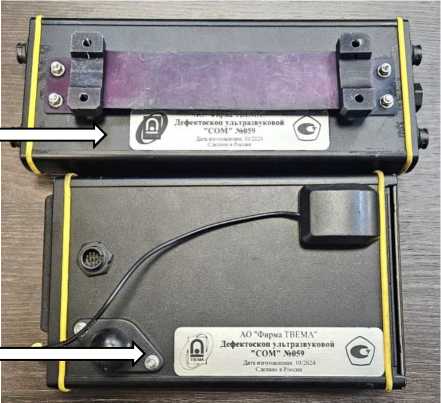

Общий вид дефектоскопов представлен на рисунке 1. Пломбирование дефектоскопов не предусмотрено.

Рисунок 1 - Общий вид дефектоскопов ультразвуковых однониточных «СОМ»

Программное обеспечение

В дефектоскопах установлено программное обеспечение, которое выполняет функции управления, настройки, сбора и обработки данных и визуализации результатов измерений.

Конструкция дефектоскопов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения дефектоскопов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СОМ-Т

Номер версии (идентификационный номер) ПО

1.2018.220 и выше

Цифровой идентификатор ПО

_

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений координат дефектов по глубине по стали, мм

от 3 до 210

Пределы допускаемой абсолютной погрешности измерений координат дефектов по глубине по стали, мм

±5

Диапазон измерений временных интервалов, мкс

от 5 до 200

Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс

±3

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество каналов контроля, шт, не менее

16

Эффективная частота ПЭП и ее отклонение, МГц

2,5±0,25

Масса укомплектованного дефектоскопа без запаса контактной жидкости, кг, не более

7

Г абаритные размеры рамы с датчиками мм, не более

-длина

300

-ширина

300

-высота

1300

Диапазон рабочих температур, оС

от -40 до +50

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Дефектоскоп ультразвуковой однониточный «СОМ»

-

1 шт.

Преобразователи ультразвуковые

-

1 компл.

Формуляр

ВДМА.663500.192 ФО

1 экз.

Руководство по эксплуатации

ВДМА.663500.192 РЭ

1 экз.

Методика поверки

МП № 203-38-2018

1 экз.

Поверка

осуществляется по документу МП № 203-38-2018 «Дефектоскопы ультразвуковые однониточные «СОМ». Методика поверки», утвержденному ФГУП «ВНИИМС» 30 июля 2018 г.

Основные средства поверки:

- Прибор комбинированный VirtualBench NI VB-8012 (Рег. № 64911-16);

- Комплект мер ультразвуковых ККО-3, мера № 2 (Рег. № 63388-16);

- Штангенциркуль ШЦ-П-630-0,05 (Рег. № 22088-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых дефектоскопов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ВДМА.663500.192 ТУ. Дефектоскопы ультразвуковые однониточные «СОМ».

Технические условия
