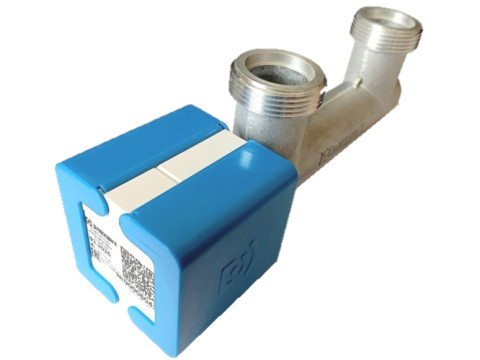

Счетчики газа ультразвуковые СОНИК
| Номер в ГРСИ РФ: | 73366-18 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО "Элехант", г.Омск |
Счетчики газа ультразвуковые СОНИК (далее по тексту - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014 или объема газовой фракции сжиженного углеводородного газа по ГОСТ 20448-90 в газопроводах низкого давления (до 5 кПа) при учете потребления газа индивидуальными потребителями.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73366-18 |
| Действует | по 04.12.2029 |
| Наименование | Счетчики газа ультразвуковые |
| Модель | СОНИК |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 46425c76-569e-0c9b-93a8-f01ba733a265 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Элехант" (ООО "Элехант"), г. Омск.
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
10 лет
|
| Зарегистрировано поверок |
12682
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12678 (100%) |
| Неуспешных поверок (СИ непригодно) | 4 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
73366-18: Описание типа
2023-73366-18.pdf
Файл устарел
|
Скачать | 111.6 КБ | |
|
73366-18: Методика поверки
2022-mp73366-18.pdf
|
Скачать | 607.6 КБ | |
|
73366-18: Описание типа
2025-73366-18.pdf
|
Скачать | 599.3 КБ |
Описание типа
Назначение
Счетчики газа ультразвуковые СОНИК (далее по тексту - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014 или объема газовой фракции сжиженного углеводородного газа по ГОСТ 20448-90 в газопроводах низкого давления (до 5 кПа) при учете потребления газа индивидуальными потребителями.
Описание
Принцип действия счетчиков основан на поочередном излучении и приеме двумя электроакустическими преобразователями ультразвуковых сигналов и измерении времени их распространения в измерительном участке счетчика по потоку газа и против него.
В счетчиках с температурной коррекцией в электронном блоке установлен датчик температуры. Данные об измеренных значениях температуры передаются в программный модуль, который обеспечивает приведение измеренного объема газа к стандартным условиям по ГОСТ 2939-63 (20 °С).
Счетчики состоят из:
- первичного преобразователя с присоединительными патрубками, состоящего из измерительного канала с электроакустическими преобразователями ультразвуковых сигналов;
- электронного блока с платой управления, вычисления и хранения данных, датчиком температуры, радиотрансивера, антенны и элемента питания;
- выносного индикатора.
Счетчики выпускаются в следующих модификациях:
- СОНИК-О1,6, СО11ИК-(.т2.5. СО11ИК-Ст4. СО11ИК-Ст6. СОНИК-GIO счетчики без температурной коррекцией;
- СОНИК-О1,6 ТК, СО11ИК-(.т2.5 ТК, СО11ИК-Ст4 ТК, СО11ИК-Ст6 ТК, СОНИК-GIO ТК счетчики с температурной коррекцией.
Общий вид средства измерений представлен на рисунке 1. Цвет накладок может отличаться от изображенных на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится типографским способом на этикетку, приклеиваемую на корпус электронного блока счетчика.
Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 3.
а)
б)

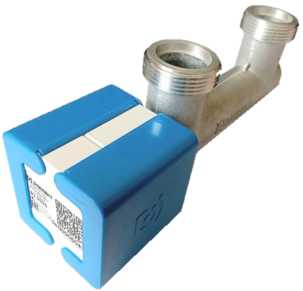

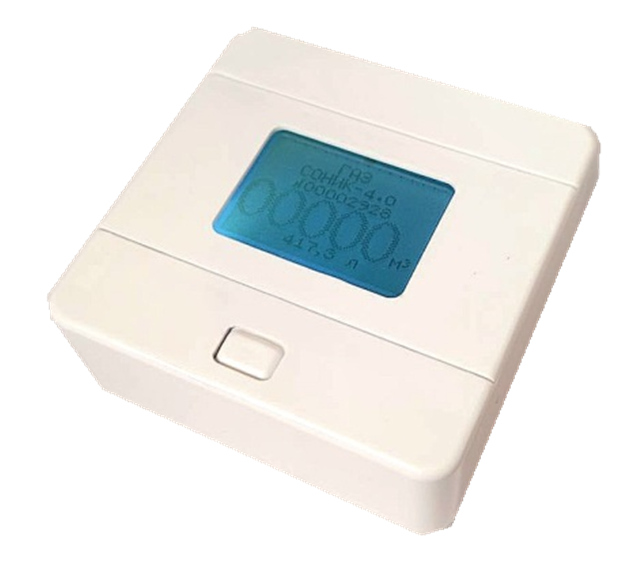

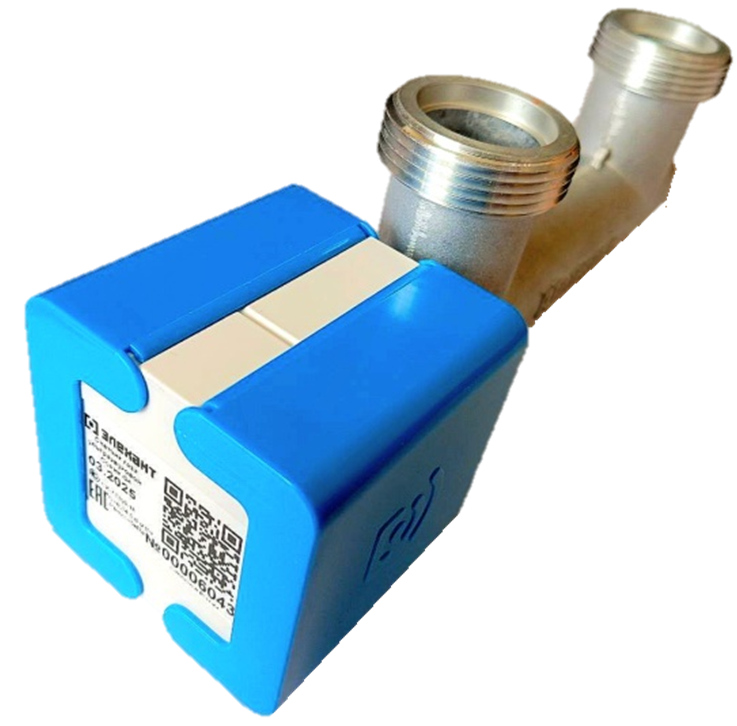

а) - Счетчик газа ультразвуковой СОНИК б) - Выносной индикатор
Р и с у н о к 1 - Общий вид средства измерений

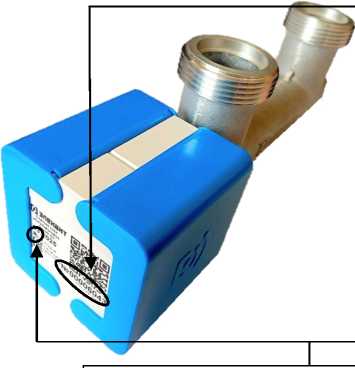

Место нанесения заводского номера
Место нанесения заводского номера
Р и с у н о к 2 - Места нанесения заводского номера и знака утверждения типа

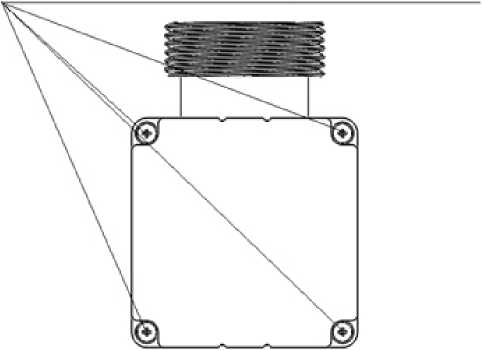

Места для нанесения знака поверки
Способ нансссння-давленне на пломбу (специальную мастику)
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) счетчиков по аппаратному обеспечению является встроенным. ПО хранится в энергонезависимой памяти и предназначено для управления работой счетчиков, сбора, обработки и передачи измерительной информации.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию: разъем программирования скрыт под корпусом, который пломбируется. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
ПО выносного индикатора по аппаратному обеспечению является встроенным и предназначено для приема и отображения измерительной информации. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
ПО «Счетчики Элехант» предназначено для установки на мобильные устройства под управлением операционной системы Android или iOS (доступно на сайте завода-изготовителя) и предназначено для приема и отображения измерительной информации. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Нормирование метрологических характеристик счетчика проведено с учетом того, что ПО является неотъемлемой частью счетчиков.
Идентификационные данные ПО приведены в таблице 1.
Т а б л и ц а 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
встроенное ПО счетчика |
встроенное ПО выносного индикатора |
ПО «Счетчики Элехант» | |
|
Идентификационное наименование ПО |
Е СОНИК.Ьех |
Элехант Дисплей |
Счетчики Элехант |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
не ниже 1.3.5 |
не ниже 3.0.0 |
|
Цифровой идентификатор ПО |
недоступен |
недоступен |
недоступен |
Технические характеристики
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
9‘Ю-ЛИНОЭ | |
|
Максимальный расход газа, (?Макс, м3/ч |
2,5 | |
|
Номинальный расход газа, (Люм, м3/ч |
1,6 | |
|
Минимальный расход газа, (?мин, м3/ч |
0,016 | |
|
Порог чувствительности, м3/ч |
0,010 | |
|
Пределы допускаемой относительной погрешности измерений объема газа, %, в диапазоне расходов: - ОТ 2мин ДО 0,1’2ном ВКЛЮЧ. - СВ. 0,1 'Оном ДО (Омаке | ||
|
Диапазон измерений температуры газа, °C | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры газа, °C | ||
|
Цена деления отсчетного устройства, м3 | ||
|
Емкость отсчетного устройства, м3 | ||
|
Значение | ||||||||
|
cf Ф |
3 |
о Ф |
о 1—н ф |
C-G1,6 ТК |
C-G2,5 ТК |
K-G4 ТК |
K-G6 ТК |
<-G10 ТК |
|
О и |
О и |
О и |
о и |
О и |
О и |
О и |
О и |
о и |
|
4,0 |
6,0 |
10,0 |
16,0 |
2,5 |
4,0 |
6,0 |
10,0 |
16,0 |
|
2,5 |
4,0 |
6,0 |
10,0 |
1,6 |
2,5 |
4,0 |
6,0 |
10,0 |
|
0,025 |
0,040 |
0,060 |
0,100 |
0,016 |
0,025 |
0,040 |
0,060 |
0,100 |
|
0,010 |
0,020 |
0,030 |
0,030 |
0,010 |
0,010 |
0,020 |
0,030 |
0,030 |
|
±2,5 | ||||||||
|
±1 |
,5 | |||||||
|
- |
от |
-40 до +50 | ||||||
|
- |
±0,5 | |||||||
|
0,0001 | ||||||||
|
99999,9999 | ||||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||
|
СО11И1<-()1,6 СО11И1<-()1,6 ТК |
COHHK-G2,5 COHHK-G2,5 ТК |
СОНИ1«т4 СО1 IHI<-G4 ТК |
СОНИ1«т6, СО1 IHI<-G6 ТК |
СОИИК^10, СО1 IHI<-GI0 ТК | |
|
Допускаемая потеря давления при Q макс, кПа, не более |
0,20 |
0,20 |
0,20 |
0,25 |
0,30 |
|
Наибольшее избыточное рабочее давление, кПа |
5,0 | ||||
|
Параметры встроенного элемента питания: - напряжение, В - емкость, мА^ч |
3,6 2700 | ||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре не более +35 °С, %, не более - атмосферное давление, кПа |
от -40 до +50 95 от 84,0 до 106,7 | ||||
|
Степень защиты по ГОСТ 14254-2015 |
IP64 | ||||
Таблица 4 - Показатели надежности
|
^именование характеристики |
Значение |
|
Средний срок службы, лет |
24 |
|
Средняя наработка на отказ, ч |
120000 |
Т а б л и ц а 5 - Габаритные размеры, присоединительные размеры и масса
|
Модификация |
Размер наружной резьбы входного и выходного штуцеров по ГОСТ 6357-81 |
Габаритные размеры, мм, не более |
Расстояние между осями штуцеров, мм |
Масса, кг, не более | ||
|
высота |
ширина |
длина | ||||
|
СОНИ1«т1,6 СОНИ1«т1,6 ТК |
»/2; %; 1; 1% |
88 |
66 |
210 230 |
110 130 |
0,45 0,61 |
|
GOH^-G^ GOH^-G^ ТК |
»/2; %; 1; 1% |
88 |
66 |
210 230 250 300 350 |
110 130 150 200 250 |
0,45 0,61 0,66 0,79 0,92 |
|
СОНИ1«т4 СО1 IHI<-G4 ТК |
%; 1; 1% |
88 |
66 |
210 230 250 300 350 |
110 130 150 200 250 |
0,45 0,61 0,66 0,79 0,92 |
|
СОНИ1«т6, СО1 IHI<-G6 ТК |
1; 1% |
88 |
66 |
210 230 250 300 350 |
110 130 150 200 250 |
0,45 0,61 0,66 0,79 0,92 |
|
СОШК-еЮ, GOH^-GW ТК |
П/2; 1% |
88 |
66 |
250 300 350 |
150 200 250 |
0,66 0,79 0,92 |
Знак утверждения типа
наносится на этикетку счетчиков, размещенную на корпусе электронного блока, и на титульный лист паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик |
_ |
1 шт. |
|
Колпачок штуцера |
_ |
2 шт. |
|
Выносной индикатор |
_ |
1 шт.* |
|
У паковка индивидуальная |
_ |
1 шт. |
|
Паспорт |
ЭЛХТ.407252.001 ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. в один адрес |
|
* - поставляется в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 3 «Описание и метод измерения» документа ЭЛХТ.407252.001 ПС
«Счетчики газа ультразвуковые СОНИК. Паспорт».
Нормативные документы
ЭЛХТ.407252.001 ТУ Счетчики газа ультразвуковые СОНИК. Технические условия.
