Система измерительная для стендовых испытаний блока насосов вертолетов СИБН-2
| Номер в ГРСИ РФ: | 73413-18 |
|---|---|
| Производитель / заявитель: | ООО "ПКЦ Системы ТРИАЛ", г.Москва |
Система измерительная для стендовых испытаний блока насосов вертолетов СИБН-2 (далее - система) предназначена для измерений расхода рабочей жидкости, избыточного давления. частоты вращения и температуры, а также для регистрации и отображения результатов измерений и расчетных величин.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73413-18 |
| Наименование | Система измерительная для стендовых испытаний блока насосов вертолетов |
| Модель | СИБН-2 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 01 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ПКЦ Системы ТРИАЛ" (ООО "ПКЦ Системы ТРИАЛ"), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 3 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 73413-18: Описание типа СИ | Скачать | 11.4 MБ | |
| 73413-18: Методика поверки | Скачать | 6.9 MБ |
Описание типа
Назначение
Система измерительная для стендовых испытаний блока насосов вертолетов СИБН-2 (далее - система) предназначена для измерений расхода рабочей жидкости, избыточного давления. частоты вращения и температуры, а также для регистрации и отображения результатов измерений и расчетных величин.
Описание
Принцип действия системы СИБН-2 основан на преобразовании аналоговых электрических сигналов, поступающих с первичных измерительных преобразователей, в цифровой код и дальнейшей их программной обработке с целью получения значений измеряемых физических величин. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Конструктивно система представляет собой стойку управления с размещенными в ней измерителем-регулятором микропроцессорным, консолью управления с блоком согласования датчиков, ПЭВМ, внутри которой смонтирован аналого-цифровой преобразователь (АЦП) и источником бесперебойного питания. Блок измерительный выполнен в отдельном корпусе и расположен в испытательном боксе. Преобразователи расхода турбинные ТПР (регистрационный номер в Федеральном информационной фонде (per. №) 8326-04), манометры электронные ЭКМ-1005 (per. № 40713-14), датчик тахометрический МЭД-1 (per. № 64257-16) и термометр сопротивления ДТС064-50М (per. № 28354-10) расположены на стенде в испытательном боксе.
Система СИБН-2 включает следующие типы измерительных каналов (ИК):
- ИК расхода рабочей жидкости;
- ИК избыточного давления;
- ИК частоты вращения;
- ИК температуры.
По условиям эксплуатации СИБН-2 удовлетворяет требованиям группы 2 по ГОСТ 22261-94 с диапазоном рабочих температур от 10 до 30°С и относительной влажностью окружающего воздуха до 80% при температуре 25°С.
Общий вид стойки управления системы, места нанесения знака утверждения типа и знака поверки представлены на рисунке 1.
Общий вид других компонентов системы представлен на рисунках 2...6.
Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце стойки управления, запираемого ключом (рисунок 7).
Пломбирование не предусмотрено.

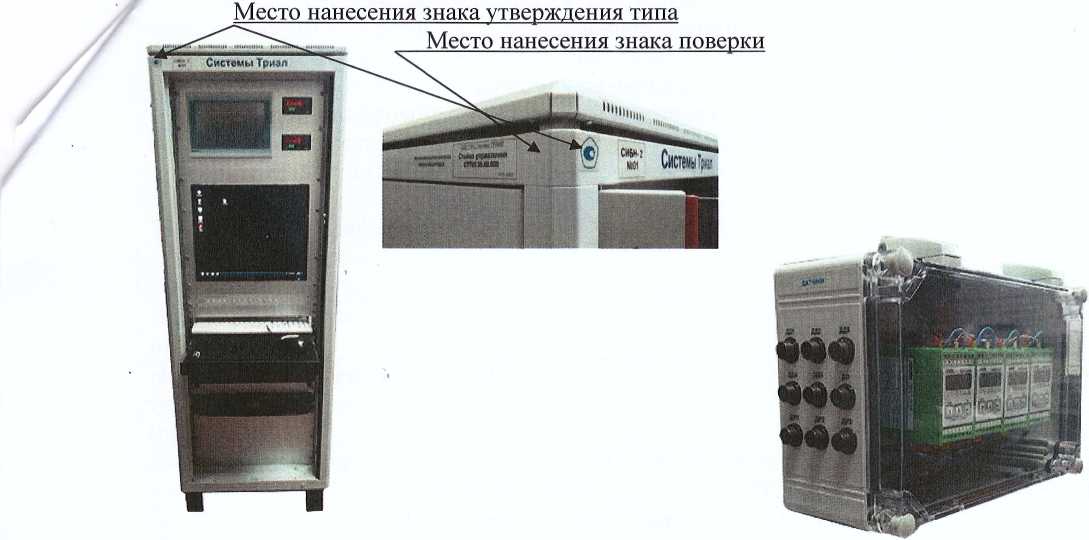

Рисунок 1 - Общий вид стойки управления
Рисунок 2 - Блок измерительный
Рисунок 3 - Турбинный преобразователь расхода
Рисунок 5 - Термометр сопротивления ДТС

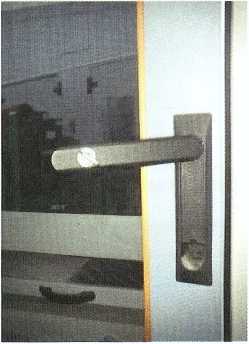

Рисунок 6 - Датчик тахометрический Рисунок 7 - Внешний вид замка МЭД-1 на дверце стойки управления
Рисунок 4 - Манометр электронный ЭКМ-1005
Программное обеспечение
Работа системы осуществляется под управлением специализированного программного обеспечения (ПО) Гарис в среде операционной системы «MS Windows», обеспечивающего циклический сбор измерительной информации от ИК системы; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования (поверки) ИК системы. Алгоритм вычисления цифрового идентификатора - MD5.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
GarisGrad.dll |
GarisAspf.dll |
Garislnterpreter.dll |
|
Номер версии(идентификационный номер) ПО |
0.0.0.147 |
0.0.0.147 |
0.0.0.148 |
|
Цифровой идентификатор ПО |
И4635а21а99П273 dff5e796bee6ff9 |
194871 dff7167е72203291337 7f6a8a0 |
1Ь81ее91d1a68alb6f 6ГО4с06Ь434198 |
|
Другие идентификационные данные, если имеются |
Библиотека фильтрации, градуировочных расчетов |
Библиотека вычисления амплитуды, статики, фазы, частоты и других интегральных параметров сигнала |
Библиотека формул вычисляемых каналов |
|
Продолжение таблицы | ||
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Idevpci.sys |
Idevs.sys |
|
Номер версии(идентификационный номер) ПО |
6.0.2.0 |
- |
|
Цифровой идентификатор ПО |
017816797е8124624340dcd93a677e2b |
5f413d 1 e66bccb6a261 1'53е71421 8129 |
|
Другие идентификационные данные, если имеются |
Драйвер платы L780 фирмы L-Card |
Драйвер платы L780 фирмы L-Card |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода рабочей жидкости, л/мин |
от 18 до 1 50 |
|
Пределы допускаемой относительной погрешности измерений расхода рабочей жидкости, % |
±3,0 |
|
Количество ИК расхода рабочей жидкости, шт. |
' 2 |
|
Диапазон измерений расхода рабочей жидкости, л/мин |
от 36 до 360 |
|
Пределы допускаемой относительной погрешности измерений расхода рабочей жидкости, % |
±3,0 |
|
Количество ИК расхода рабочей жидкости, шт. |
1 |
|
Диапазон измерений избыточного давления. МПа |
от-0.1 до +1,0 |
1Ь€Йолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной (к верхнему пределу ( ВП)) погрешности измерений избыточного давления, % |
±1,0 |
|
Количество ИК избыточного давления, шт. |
5 |
|
Диапазон измерений температуры, °C |
от 0 до +130 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±2,0 |
|
Количество ИК температуры, шт. |
1 |
|
Диапазон измерений частоты вращения, об/мин |
от 50 до 3000 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений частоты вращения. % |
±0.5 |
|
Количество ИК частоты вращения, шт. |
1 |
.Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока. Гц |
220±22 50±1 |
|
Максимальная потребляемая мощность, В-A, не более |
500 |
|
Габаритные размеры, (длинахширинахвысота), мм, не более: г стойки управления - блока измерительного - манометра электронного ЭКМ-1005 - термометра сопротивления ДТС 064-50М - преобразователя расхода ТПР13-2-1 - преобразователя расхода ТПР 15-2-1 - датчика тахометрического МЭД-1 |
600x600x1700 300x150x200 185x165x70 400x17x17 100x48x95 110x56x105 55x21x25 |
|
Масса, кг, не более: - стойки управления - блока измерительного - манометра электронного ЭКМ-1005 - термометра сопротивления ДТС 064-50М - преобразователя расхода ТПР13-2-1 - преобразователя расхода ТПР 15-2-1 - датчика тахометрического МЭД-1 |
145,0 5,0 0,5 0,15 1,5 1,7 0,3 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре 25°С, % - атмосферное давление, кПа |
от +10 до +30 от 30 до 80 от 97,3 до 104,6 |
Знак утверждения типа
наносится на стойку управления в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование СИ |
Обозначение |
Количество |
|
1 Преобразователь расхода турбинный |
ТПР13-2-1 ТПР 15-2-1 |
2 шт. 1 шт. |
|
2 Датчик тахометрический |
МЭД-1 |
1 шт. |
fv
рАЗолжение таблицы 4
|
Наименование СИ |
Обозначение |
Количество |
|
3 Манометр электронный 4 Термопреобразователь сопротивления |
ЭКМ-1005 ДТС 064-50М.ВЗ.400/0.2 |
5 шт. 1 шт. |
|
5 Стойка управления в составе: 5.1 Системный блок 5.2 Монитор 5.3 Клавиатура 5.4 Мышь 5.5 Источник бесперебойного питания 5.6 АЦП (с процессором) 5.7 Измеритель-регулятор микропроцессорный 5.8 Блок согласования датчиков |
СТ790.30.00.000 AMD AtlonIIX2 240/ 2,8ГГц/1024МЬ/240СЬ Acer Genius Genius IPPON L-780-85 2ТРМ1-Щ2.У.РИ БСД-12 |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 2 шт. 1 шт. |
|
6 Блок измерительный в составе: 6.1 Измерительный преобразователь |
CT790.50.00.000 Phoenix Contakt |
1 шт. 4 шт. |
|
7 Программное обеспечение |
Гарис |
1 шт. |
|
8 Формуляр |
CT790.20.00.000 ФО |
1 экз. |
|
9 Руководство по эксплуатации |
CT790.20.00.000 РЭ |
1 экз. |
|
10 Методика поверки |
CT790-017.01 МП |
1 экз. |
Таблица 5 - Комплект ЗИП
|
Наименование |
Обозначение |
Количество |
|
1 Кабель для поверки ИК расхода |
СТ790.00.03.000 |
1 шт. |
|
2 Кабель для поверки ДД |
СТ790.00.01.000 |
1 шт. |
|
3 Кабель для поверки ИК температуры |
СТ720.81.00.000 |
1 шт. |
|
4 Кабель для поверки ДО |
СТ790.00.02.000 |
1 шт. |
Поверка
осуществляется по документу СТ790-017.01 МП «Инструкция. Система измерительная для стендовых испытаний блока насосов вертолетов СИБН-2. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 17.01.2018.
Основные средства поверки:
- генератор сигналов специальной формы ГСС-05 (per. № 30405-05): диапазон частот от 100 мкГц до 5 МГц, дискретность установки частоты 1 мкГц, пределы допускаемой абсолютной погрешности установки частоты (F) ±(5-10'(’-F + 1 мкГц);
- калибратор-измеритель стандартных сигналов КИСС-03 (per. № 20641-06): диапазон воспроизведения силы постоянного тока от 0,001 до 22,000 мА, пределы допускаемой относительной погрешности воспроизведения силы постоянного тока (I) ±[0,05+0,01 (1/1к-1)] %, где 1 -верхний предел диапазона воспроизведения силы постоянного тока, 1К - контрольное значение воспроизводимой силы постоянного тока;
- калибратор давления DPI 610 (per. № 16347-09): диапазон измерений избыточного давления от 0,007 до 70 МПа, пределы допускаемой приведенной (к ВП) погрешности измерений избыточного давления ±0,025 %;
- магазин сопротивления Р4831 (per. № 38510-08): диапазон воспроизведения сопротивления постоянному току от 0,01 Ом до 10 кОм, класс точности 0,02;
- средства поверки в соответствии с нормативными документами на поверку средств измерений, входящих в состав системы.
Знак поверки наносится на стойку управления в виде наклейки и в свидетельство о поверке в виде оттиска клейма.
ведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Г 10'16 до 30 А
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа
Приказ Федерального агентства по техническому регулированию и метрологии .от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ 8.596-2002 ГСИ. Системы измерительные. Метрологическое обеспечение. Основные положения
