Установка поверочная передвижная ГКС-1
| Номер в ГРСИ РФ: | 73566-18 |
|---|---|
| Производитель / заявитель: | ООО "НПП "ГКС", г.Казань |
Установка поверочная передвижная ГКС-1 (далее - установка) предназначена для воспроизведения, измерений, хранения и передачи единиц объемного и массового расходов жидкости, объема и массы жидкости в потоке.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73566-18 |
| Наименование | Установка поверочная передвижная |
| Модель | ГКС-1 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ 1012 |
Производитель / Заявитель
ООО НПП "ГКС", г.Казань
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 2 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 14.04.2024 |
Поверители
Скачать
| 73566-18: Описание типа СИ | Скачать | 268 КБ | |
| 73566-18: Методика поверки МП 0849-1-2018 | Скачать | 3.6 MБ |
Описание типа
Назначение
Установка поверочная передвижная ГКС-1 (далее - установка) предназначена для воспроизведения, измерений, хранения и передачи единиц объемного и массового расходов жидкости, объема и массы жидкости в потоке.
Описание
Принцип действия установки основан на воспроизведении единиц объемного и массового расхода, объема и массы жидкости в потоке с помощью гидравлического тракта, системы управления, регулирования, сбора и обработки информации, и измерений расхода жидкости и количества жидкости в потоке средствами измерений.
Установка состоит из средств измерений объемного расхода жидкости и объема жидкости в потоке, средств измерений температуры, давления и плотности измеряемой среды, стабилизации расхода измеряемой среды, системы управления, сбора и обработки информации.
В качестве средств измерений объемного расхода жидкости и объема жидкости в потоке в составе установки применяются два преобразователя расхода жидкости ультразвуковых
DFX-ММ (регистрационный номер 57471-14) с номинальными диаметрами DN350 и DN200.
Массовый расход жидкости и масса жидкости в потоке вычисляется системой управления, сбора и обработки информации.
В качестве средств измерений температуры измеряемой среды применяются датчики температуры Rosemount 644 (регистрационный номер 63889-16), термометры электронные «ExT-01» (регистрационный номер 44307-10).
В качестве средств измерений давления измеряемой среды применяются: датчики избыточного давления Метран-150 (регистрационный номер 32854-13).
В качестве средства измерений плотности жидкости измеряемой среды применяется преобразователь плотности и расхода CDM модели CDM100P (регистрационный номер 63515-16).
Система управления, сбора и обработки информации реализована на базе комплекса измерительно-вычислительный ИМЦ-07 (регистрационный номер 53852-13).
Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные значения с поверяемых средств измерений и средств измерений установки.
Общий вид установки представлен на рисунке 1.

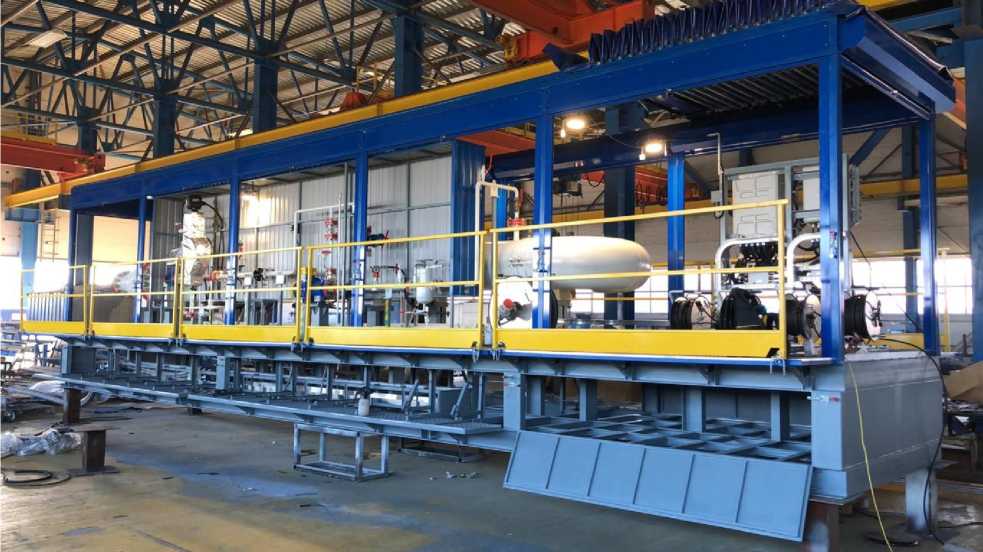

Рисунок 1 - Общий вид установки
Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется фланцевые соединения преобразователей расхода жидкости ультразвуковых DFX-ММ, входящих в состав установки, с нанесением знака поверки на пломбу. Средства измерений температуры, давления, плотности измеряемой среды, а также комплекс измерительно-вычислительный ИМЦ-07 пломбируются в соответствии с описанием типа на конкретное средство измерений. Места пломбирования фланцевых соединений преобразователей расхода жидкости ультразвуковых DFX-ММ, входящих в состав установки, приведены на рисунке 2.
Места пломбирования
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков поверки на фланцевые соединения преобразователей расхода жидкости ультразвуковых DFX-ММ, входящих в состав установки
Программное обеспечение установок автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения калибровок и поверок, выполнения математической обработки результатов измерений, генерация отчетов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем регулирования, управления, сбора и обработки информации.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EMC07.Metrology.dll |
|
Номер версии (идентификационный номер) ПО |
PX.7000.01.07 |
|
Цифровой идентификатор ПО |
332С1807 |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизводимого объемного расхода жидкости (при использовании преобразователя расхода жидкости ультразвукового DFX-ММ DN 200), м3/ч |
от 60 до 1400 |
|
Диапазон воспроизводимого объемного расхода жидкости (при использовании преобразователя расхода жидкости ультразвукового DFX-ММ DN 350), м3/ч |
от 160 до 2800 |
|
Диапазон воспроизводимого массового расхода жидкости (при использовании преобразователя расхода жидкости ультразвукового DFX-ММ DN 200), т/ч |
от 4 5 до 1208 |
|
Диапазон воспроизводимого массового расхода жидкости (при использовании преобразователя расхода жидкости ультразвукового DFX-ММ DN 350), т/ч |
от 122 до 2420 |
|
Пределы допускаемой относительной погрешности установки при измерении объема жидкости в потоке и объемного расхода жидкости, % |
±0,11 |
|
Пределы допускаемой относительной погрешности установки при измерении массы жидкости в потоке и массового расхода жидкости, % |
±0,12 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Измеряемая среда |
топливо дизельное ЕВРО по ГОСТ 32511-2013; топливо для реактивных двигателей ТС-1 по ГОСТ 10227-86 |
|
Температура измеряемой среды, °С |
от -5 до +45 |
|
Давление измеряемой среды, МПа, не более |
6,3 |
|
Параметры электрического питания: Напряжение питания, В Частота, Гц |
380 ± 38; 220 ±22 50 ±1 |
|
Потребляемая мощность, В^А, не более |
9 |
|
Габаритные размеры в транспортном положении, мм, не более - длина - ширина - высота |
13320 2550 3400 |
|
Масса, кг |
18500 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от -40 до +50 от 30 до 80 от 84 до 107 |
|
Средний срок службы установки, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на задней части коммутационного шкафа системы управления, сбора и обработки информации в верхнем правом углу в виде наклейки, а также в верхнюю часть по центру титульного листа руководства по эксплуатации и формуляра типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная передвижная (заводской номер 1012) |
ГКС-1 |
1 шт. |
|
Руководство по эксплуатации |
1139.18.01.00.000 РЭ |
1 экз. |
|
Формуляр |
1139.18.01.00.000 ФО |
1 экз. |
|
Методика поверки |
МП 0849-1-2018 (с Изменением №1) |
1 экз. |
Поверка
осуществляется по документу МП 0849-1-2018 «ГСИ. Установка поверочная передвижная ГКС-1. Методика поверки» (с Изменением №1), утвержденному ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 11.03.2020.
Основные средства поверки:
- рабочий эталон единиц объемного расхода и объема жидкости в потоке 1-го разряда согласно ГПС (часть 2), утвержденной приказом Росстандарта от 07.02.2018 № 256, с пределами допускаемой относительной погрешности не хуже ±0,06 % (при проливном методе поверки).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установки, а также в соответствии с требованиями, изложенными в описаниях типа на все средства измерений и на свинцовые (пластмассовые) пломбы, установленные в соответствии с рисунком 2.
Сведения о методах измерений
приведены в эксплуатационном документе.
