Уровнемеры радарные ЭЛЕМЕР-УР-31

Уровнемеры радарные «ЭЛЕМЕР-УР-31» (далее - уровнемеры) предназначены для бесконтактных измерений значений уровня жидкостей (в том числе нефти и нефтепродуктов, кислот, щелочей, водных растворов сред) и сыпучих и кусковых продуктов в резервуарах различного типа и непрерывного преобразования измеренного значения в выходной аналоговый или цифровой сигнал.

Скачать

73585-18: Описание типа СИ Скачать 265.9 КБ
73585-18: Методика поверки Скачать 9.7 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 73585-18
Наименование Уровнемеры радарные
Модель ЭЛЕМЕР-УР-31
Межповерочный интервал / Периодичность поверки 2 года
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 21.12.2023
Производитель / Заявитель

ООО НПП "ЭЛЕМЕР", г.Москва

РОССИЯ


Назначение

Уровнемеры радарные «ЭЛЕМЕР-УР-31» (далее - уровнемеры) предназначены для бесконтактных измерений значений уровня жидкостей (в том числе нефти и нефтепродуктов, кислот, щелочей, водных растворов сред) и сыпучих и кусковых продуктов в резервуарах различного типа и непрерывного преобразования измеренного значения в выходной аналоговый или цифровой сигнал.

Описание

Принцип действия уровнемеров основан на облучении поверхности измеряемой среды непрерывным частотно-модулированным сигналом сверхвысокой частоты. Излучаемый сигнал отражается от поверхности измеряемой среды и принимается с небольшой временной задержкой.

На основании частоты излученных и принятых сигналов рассчитывается разница частот, используемая при дальнейшей обработке сигнала. Разница частот трансформируется в частотный спектр с помощью быстрого преобразования Фурье (БПФ), на основании которого затем рассчитывается расстояние до поверхности раздела сред.

Уровнемеры изготавливаются в виде единой конструкции. В их состав входят: излучатель, электронный блок. Излучатель обеспечивает непрерывное излучение и прием отраженного от поверхности измеряемой среды сигнала. Электронный блок обеспечивает формирование частотно-модулированного сигнала, измерение и преобразование полученных от излучателя величин в значение уровня, а также преобразование значение уровня в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола, или в цифровой сигнал интерфейса RS-485 с протоколом обмена MODBUS RTU.

Посредством интерфейса уровнемеры подключаются к компьютеру для передачи информации об измеряемой величине в цифровом виде, конфигурирования и подстройки. Конфигурирование уровнемеров включает: задание поддиапазона измерений уровня, установку числа усреднений (времени демпфирования), задание сетевых настроек уровнемера и обеспечивает возможность ввода параметров резервуара и других пользовательских параметров.

Уровнемеры с HART-протоколом передают информацию об измеряемой величине в цифровом виде по линии связи вместе с сигналом постоянного тока, не оказывая на него влияния. Цифровой выход используется для связи уровнемеров с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем. На HART-коммуникаторе в зависимости от выбора профиля работы отображаются значение уровня в цифровом виде.

Уровнемеры выпускаются в следующих модификациях: «ЭЛЕМЕР-УР-31/М1», «ЭЛЕМЕР-УР-31/М2», «ЭЛЕМЕР-УР-31/М3», «ЭЛЕМЕР-УР-31/М4», «ЭЛЕМЕР-УР-31/М5», «ЭЛЕМЕР-УР-31 М6», «ЭЛЕМЕР-УР-31/М7», отличающихся конструктивными особенностями.

Уровнемеры имеют исполнения:

-    общепромышленное,

-    взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» (Ехd);

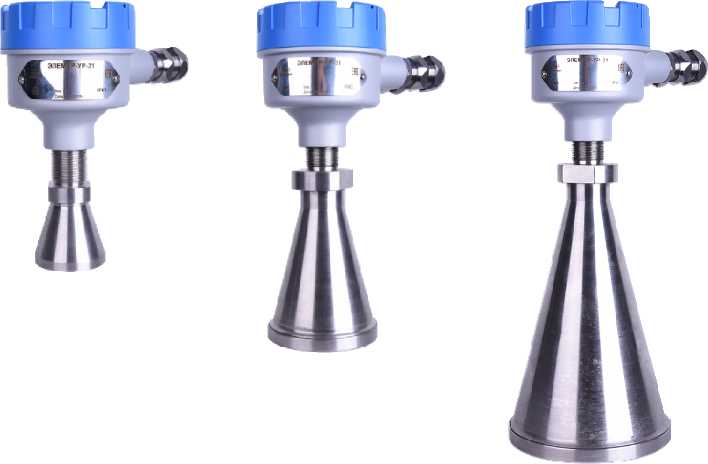

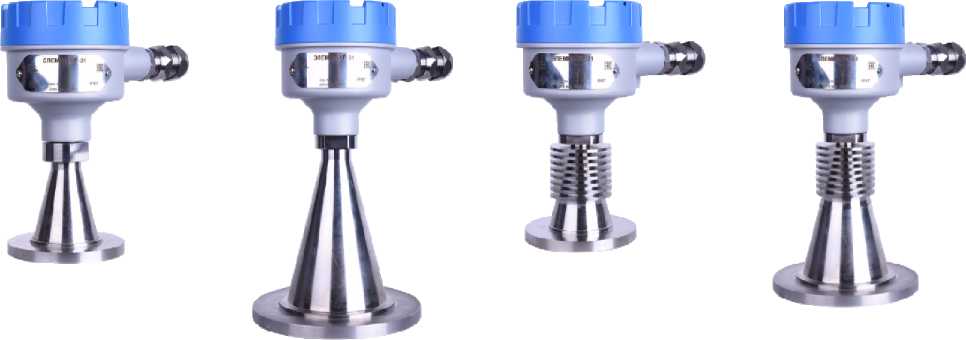

Общий вид уровнемеров представлен на рисунке 1.

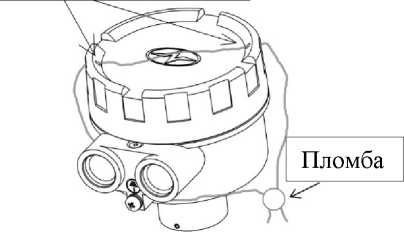

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

«ЭЛЕМЕР-УР-31/М1» «ЭЛЕМЕР-УР-31/М2» «ЭЛЕМЕР-УР-31/М3»

Программное обеспечение

Рисунок 1 - Общий вид уровнемеров

В уровнемерах предусмотрено внутреннее и внешнее программное обеспечение (далее -

ПО).

Внутреннее ПО состоит только из встроенной в микропроцессорный модуль уровнемеров метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Внешнее ПО, предназначенное для взаимодействия уровнемера с компьютером, не оказывает влияния на метрологические характеристики уровнемера. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации уровнемера. Конфигурирование уровнемеров включает задание пользовательских параметров. Подстройка уровнемера включает установку нуля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии уровнемера и возникающих в процессе его работы ошибках и способах их устранения.

Таблица 1 - Идентификационные данные внешнего программного обеспечения

Идентификационные данные (признаки)

Значение

по MODBUS RTU

по HART

Идентификационное наименование ПО

ur31 setup.exe

SetupHARTmanager v4.2.4.exe

Номер версии (идентификационный номер) ПО

не ниже 1.01.0100

не ниже 4.2.4

Цифровой идентификатор ПО

-

Таблица 2 - Идентификационные данные внутреннего программного обеспечения

Идентификационные данные (признаки)

Значение

по MODBUS RTU

по HART

Идентификационное наименование ПО

LG31 APP.HEX

UR31MBH ver10.hex

Номер версии (идентификационный номер) ПО

не ниже 2.0.00

не ниже 10

Цифровой идентификатор (ПО)

-

Технические характеристики

Таблица 3 - Метрологические характеристики уровнемеров

Наименование характеристики

Значение

Диапазон измерений уровня, мм

от 500 до 20000

Пределы допускаемой абсолютной погрешности измерений уровня по цифровому сигналу А, мм

±3

Пределы допускаемой основной абсолютной погрешности преобразований цифрового сигнала в унифицированный выходной сигнал силы постоянного тока Л1, мА

±0,008

Выходные сигналы:

-    силы постоянного тока, мА

-    цифровой сигнал

от 4 до 20 MODBUS RTU HART

Пределы допускаемой дополнительной абсолютной погрешности преобразований цифрового сигнала в унифицированный выходной сигнал силы постоянного тока, вызванной изменением температуры окружающей среды от нормальной до любой температуры в пределах рабочих температур на каждые 10 °С, мА

±0,008

Вариация выходного сигнала, в долях от абсолютной погрешности измерений уровня

1,0

Окончание таблицы 3_

Примечание - пределы допускаемой основной абсолютной погрешности измерений уровня по унифицированному выходному сигналу AS рассчитывают по формуле (1):

М = Д+ДШ,    (1)

где A - пределы допускаемой абсолютной погрешности измерений уровня по цифровому сигналу, мм;

Ahi - пределы допускаемой основной абсолютной погрешности преобразований цифрового сигнала в унифицированный выходной сигнал силы постоянного тока, мм, рассчитанные по формуле (2):

где AI - пределы допускаемой основной абсолютной погрешности преобразований цифрового сигнала в унифицированный выходной сигнал силы постоянного тока, мА;

1Н, 1В - нижний и верхний пределы унифицированного выходного сигнала, мА;

Нв, Нн

_- верхний и нижний пределы измерений уровня, мм._

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- номинальное напряжение постоянного тока, В

24+0,48

Потребляемая мощность, Вт, не более

5

Габаритные размеры, мм, не более:

-    высота

-    диаметр

385

150

Масса, кг1)

от 1,4 до 3

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 84,0 до 106,7

Рабочие условия измерений:

-    температура окружающей среды, °С:

-    относительная влажность при температуре +35 °С, %, не более

-    атмосферное давление, кПа

от -40 до +70 95

от 84 до 106,7

Маркировка взрывозащиты

Шх d 11С T5 Gb Х

Средняя наработка на отказ, ч, не менее

120000

Средний срок службы, лет, не менее

15

1) В зависимости от исполнения.

Знак утверждения типа

наносится на табличку, прикрепленную к корпусу уровнемера, способом лазерной гравировки, а также на руководство по эксплуатации и паспорт - типографским способом.

Комплектность

Таблица 5 - Комплектность уровнемеров

Наименование

Обозначение

Количество

Уровнемер радарный «ЭЛЕМЕР-УР-31»1)

НКГЖ.407529.001-ХХХ2)

1 шт.

Программное обеспечение

-

1 шт.

Комплект монтажных частей3

-

1 компл.

Наименование

Обозначение

Количество

Уровнемеры радарные «ЭЛЕМЕР-УР-31». Руководство по эксплуатации

НКГЖ.407529.001РЭ

1 экз.

Уровнемеры радарные «ЭЛЕМЕР-УР-31». Паспорт

НКГЖ.407529.001-

ХХХПС2)

1 экз.

Уровнемеры радарные «ЭЛЕМЕР-УР-31». Методика поверки

НКГЖ.407529.001МП

1 экз.

1)    Исполнение уровнемера в соответствии с заказом.

2)    Обозначение в соответствии с исполнением уровнемера.

3)    Комплект монтажных частей в соответствии с заказом.

Поверка

осуществляется по документу НКГЖ.407529.001МП «Уровнемеры радарные «ЭЛЕМЕР-УР-31». Методика поверки», утвержденному ООО «ИЦРМ» 17.09.2018 г.

Основные средства поверки:

-    рабочий эталон единицы длины в области измерения уровня жидкости 2 разряда по ГОСТ 8.477-82 в диапазоне значений от 0 до 20 м с пределами допускаемой основной абсолютной погрешности ±1 мм;

-    рулетка измерительная металлическая 2-го и 3-го классов точности Р20Н2Г (регистрационный номер в Федеральном информационном фонде 46391-11);

-    калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (регистрационный номер в Федеральном информационном фонде 56318-14);

-    мультиметр цифровой прецизионный Fluke 8508А (регистрационный номер в Федеральном информационном фонде 25984-14);

-    уровнемер радиоволновой УЛМ-11 (регистрационный номер в Федеральном информационном фонде 16861-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых уровнемеров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.477-82 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений уровня жидкости.

ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний.

ТУ 26.51.52-175-13282997-2018 Уровнемеры радарные «ЭЛЕМЕР-УР-31». Технические условия
