Тензорезисторы BBA, BBQ, BBF, BBAB

Номер в ГРСИ РФ: 73609-18
Категория: Тензорезисторы
Производитель / заявитель: Фирма "Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)", Китай
Скачать
73609-18: Описание типа СИ Скачать 320.1 КБ
73609-18: Методика поверки МП 45-233-2018 Скачать 11.8 MБ
Нет данных о поставщике
Тензорезисторы BBA, BBQ, BBF, BBAB поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Тензорезисторы ВВА, BBQ, BBF, BBAB предназначены для измерений деформации.

Информация по Госреестру

Основные данные
Номер по Госреестру 73609-18
Наименование Тензорезисторы
Модель BBA, BBQ, BBF, BBAB
Страна-производитель КИТАЙ
Срок свидетельства (Или заводской номер) 20.12.2023
Производитель / Заявитель

Фирма "Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)", Китай

КИТАЙ

Поверка

Межповерочный интервал / Периодичность поверки Отсутствует. Подлежат только первичной поверке
Зарегистрировано поверок 345
Найдено поверителей 2
Успешных поверок (СИ пригодно) 338 (98%)
Неуспешных поверок (СИ непригодно) 7 (2%)
Актуальность информации 17.11.2024

Поверители

Скачать

73609-18: Описание типа СИ Скачать 320.1 КБ
73609-18: Методика поверки МП 45-233-2018 Скачать 11.8 MБ

Описание типа

Назначение

Тензорезисторы ВВА, BBQ, BBF, BBAB предназначены для измерений деформации.

Описание

Принцип действия тензорезисторов ВВА, BBQ, BBF, BBAB (далее - тензорезисторов) основан на тензорезистивном эффекте, т.е. на свойстве изменения электросопротивления проводника в результате его деформации.

Тензорезисторы состоят из чувствительного элемента, подложки и выводов.

Модификации, исполнения и типоразмеры тензорезисторов различают по материалу подложки, конфигурации чувствительной решетки, нормированным значениям метрологических характеристик и габаритным размерам.

В зависимости от материала подложки выпускаются следующие модификации тензорезисторов:

- F - на фенольной пленочной подложке (фенолоформальдегидная смола);

- Q - на бумажной подложке;

- A - на полиамидной пленочной подложке (полиамидный лак);

- АВ - на полиамидной пленочной подложке, армированной стекловолокном.

В зависимости от формы чувствительного элемента и количества чувствительных элементов на одной подложке тензорезисторы предназначены:

- для измерения одноосевой деформации - одиночные и двухкомпонентные;

- для определения величины и направления деформаций при сложнонапряженном состоянии объектов: двух-, трех-, четырех- и многокомпонентные;

- для измерения деформации мембран - мембранные;

- для исследования распределения деформации в зоне концентрации напряжения -

тензорезисторные цепочки.

Пример формирования условного обозначения тензорезистора:

ВВ

I

II

III

IV

V

VI

VII

VIII

IX

F

1000-

2

GB-B

L6

80

(23)

N6

X

I - тип материала подложки:

F - на фенольной пленочной подложке (фенолоформальдегидная смола);

Q - на бумажной подложке;

A - на полиамидной пленочной подложке (полиамидный лак);

АВ - на полиамидной пленочной подложке, армированной стекловолокном.

II - Номинальное сопротивление, Ом.

III - Номинальная база (длина чувствительной решетки), мм.

IV - Код конфигурации чувствительной решетки.

V - Расстояние между центрами решеток, мм: L6=6,0; L7=7,0; L68=6,8; L0=10,5.

VI - Предельная рабочая температура (°С), температура ниже 80 °С не маркируется.

VII - Код термокомпенсации или код компенсации модуля упругости

2 - композитные материалы;

9 - сплав титана;

11 - сплав стали, мартенситная нержавеющая сталь и электролитическое напыление нержавеющей стали;

16 - аустенитная нержавеющая сталь и материал на основе меди;

23 - сплав алюминия;

27 - сплав магния;

65 - пластики.

VIII - Код компенсации ползучести (Т5, Т3, Т1, Т8, Т6, Т4, Т2, ТО, N2, N4, N6, N8, N0, N1, N3, N5, N7, N9).

IX - Исполнение контактов тензорезистора:

С - открытые контактные площадки;

D - луженые контактные площадки, влагозащита покровной пленкой;

F - полностью открытые, без выводов, без влагозащиты;

H - полностью открытые, без выводов, в стальном корпусе;

U - полностью открытые с выводными проводниками;

M - без выводов с клеевым покрытием;

S - открытые контактные площадки, контурная тара;

Х - стандартные выводные проводники, влагозащита;

ВХ30 - плоские выводные проводники прямоугольного сечения, длинной 30 мм, влагозащита;

Х** - выводные проводники круглого сечения, влагозащита;

Q** - выводные проводники в лаковой изоляции, влагозащита;

G** - выводные проводники в высокотемпературной изоляции, влагоизоляция;

Р** - выводные проводники в ПВХ изоляции, влагозащита;

где ** - длинна выводных проводников.

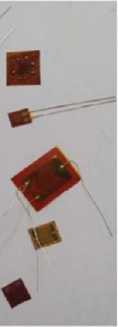

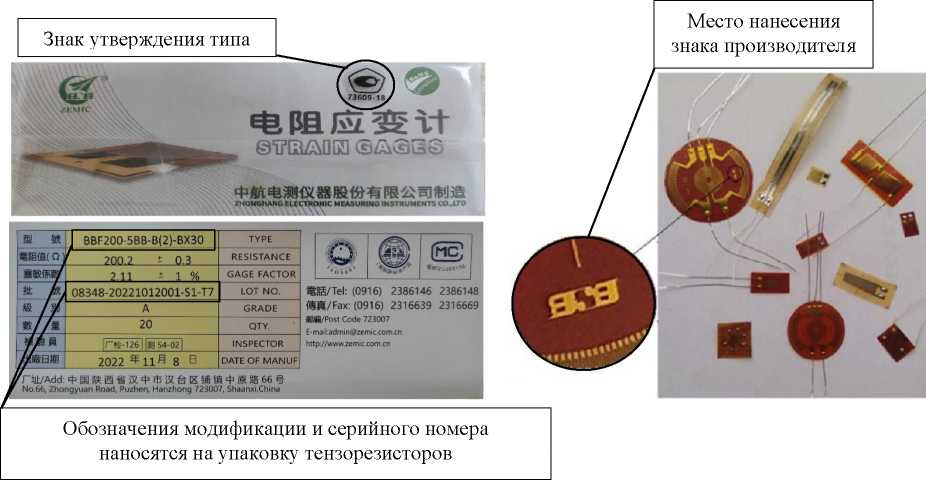

Общий вид тензорезисторов представлен на рисунке 1.

Рисунок 1 - Общий вид тензорезисторов

Пломбирование тензорезисторов не предусмотрено.

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики тензорезисторов

Наименование характеристики

Значение

BBA

BBF

BBQ

ВВАВ

Диапазон измерений деформации, млн-1

от - 3000 до +3000

Предельное относительное отклонение электрического сопротивления в партии от номинального, %

± 1,0

Предельное относительное отклонение электрического сопротивления в группе от среднего, %

± 0,10; ± 0,20; ± 0,50

± 0,15

Среднее значение чувствительности при нормальных условиях

от 1,86 до 2,20

от 2,0 до 2,2

от 1,86 до 1,98

Среднее квадратическое отклонение чувствительности в партии, %, не более

1,0

Среднее значение часовой ползучести, при нормальных условиях, %, не более

0,3

1,5

Среднее квадратическое отклонение часовой ползучести, при нормальных условиях, % , не более

0,2

0,1

0,8

Среднее значение часовой ползучести, при максимальной температуре, %, не более

2,0

1,5

5,0

Среднее квадратическое отклонение часовой ползучести, при максимальной температуре, %, не более

1,0

2,0

Среднее значение температурного коэффициента чувствительности при максимальной (минимальной) температуре, не более, %^°С-1

0,1

Среднее квадратическое отклонение коэффициента чувствительности при максимальной (минимальной) температуре, не более, %^°С-1

0,1

Таблица 2 - Конфигурации чувствительной решетки, габаритные размеры (без толщины), номинальная база, номинальное электрическое сопротивление

Внешний вид

Код конфигурации чувствительной решетки

Г абаритные размеры подложки, мм, не более

Номинальная база, мм

Номинальное электрическое сопротивление, Ом

Длина

Ширина

1              V                         I

1 •_________________________________                1

1 ■         м

AA АА-А АА-В АА-D

от 36 до

78

от 2,2 до 2,3

30, 50, 70

10

от 6,0 до 29,5

от 4,7 до 8,1

1, 3, 4, 5, 6, 8, 10, 15, 20

20

от 3,6 до 110,0

3

2, 3, 5

60

от 5,0 до 110,0

от 2,3 до 7,0

1, 3, 5, 10, 15, 20, 40, 50, 60, 80, 100

100

от 2,2 до 110,0

от 1,5 до 7,0

1, 2,3, 5, 5,1, 6, 8, 10, 15 20, 30, 40, 60, 80, 100

120

29,5

4,7

20

200

4,6

3,6

1

300

от 4,9 до 15,4

от 3,4 до 6,1

1,5, 2, 3, 4, 5, 6, 10

350

от 8,3 до 29,5

от 4,7 до 8,1

3, 5, 10, 15, 20

400

7,9, 11,6

4,6, 5,3

4, 6

500

от 8,9 до 10,6

от 5,6 до 5,7

4, 5, 6

650

8,6, 9,0

5,6, 6,0

4, 5

700

от 7,4 до 14,8

от 5,4 до 6,4

3, 6, 10

1000

АВ

8,2

5,1

3

60

8,4, 9,7

4,8, 7,4

3, 6

120

от 8,2 до 13,3

от 5,1 до 10,0

3, 4, 6, 8

350

L ’ ej

FB

от 5,6 до 8,0

от 5,2 до 6,0

2, 3, 4

120

от 6,4 до 9,8

от 6,2 до 7,6

2, 3, 4, 6

350

9,8

7,3

6

500

‘    ж"1

HA

9,0

5,6

2

175

8,0

4,0

1

350

Внешний вид

Код конфигурации чувствительной решетки

Г абаритные размеры подложки, мм, не более

Номинальная база, мм

Номинальное электрическое сопротивление, Ом

Длина

Ширина

HA-D

от 5,3 до 8,3

от 4,5 до 8,3

1, 2, 4

120

11,2, 17,5

10,0, 12,7

3, 5

200

от 8,3 до 10,5

от 5,7 до

11,1

2, 3, 4, 6

350

от 11,2 до 20,5

от 10,0 до 19,0

3, 5, 10

400

HA-E

7,0

5,8

2

120

от 8,3 до 10,6

от 5,7 до

11,1

2, 3, 4, 6

350

г, - : м 1

JIlZj,

BB

от 4,0 до 11,0

от 3,0 до

8,0

от 0,8 до 4

120

от 7,6 до 13,8

от 6,0 до 9,7

2, 3, 4, 6

350

10,3

7,9

4

650

JIBLej

ВВ-А

от 6,6 до 10,3

от 5,6 до 7,5

2, 3, 4

120

от 7,9 до 14,3

от 6,2 до 9,6

2, 3, 4, 6

350

jIMI;

ВВ-В

от 14,3 до 34,0

от 7,3 до

14,6

3, 5, 10

200

от 14,4 до 34,0

400

Лй

СА

от 7,6 до 15,0

от 7,6 до

15,0

1,2 3, 4, 6

120

от 10,4 до 11,7

от 10,4 до

11,7

2, 3, 4

350

L_js=2

BA BA-А BA-К

от 6,0 до 15,0

от 6,0 до

15,0

1, 2, 3, 4, 5, 6

120

BA

10,4, 11,0

10,4, 11,0

2, 3

350

BC

от 5,7 до 7,8

от 5,7 до 7,8

1, 2, 3, 4

120

7,5

7,5

2

350

i<^-

BC-A

4,0, 11,0

4,0, 11,0

1, 5,

120

" ।

CB

от 5,7 до 9,5

от 5,7 до 9,5

1, 2, 3, 4

120

7,5

7,5

2

350

Внешний вид

Код конфигурации чувствительной решетки

Г абаритные размеры подложки, мм, не более

Номинальная база, мм

Номинальное электрическое сопротивление, Ом

Длина

Ширина

CB-A

4,0

4,0

1

120

Г

CC

от 6,7 до 11,5

от 6,7 до

11,5

1, 2, 3, 4

120

7?

L 1 J

CD

12,0, 10,0

12,0, 10,0

5

100

11,0

11,0

2

120

17,0, 23,0

17,0, 23,0

10, 15

200

Г .   1

-Tjn^

L * J

CD-B

12,0

12,0

5

100

17,0, 23,0

17,0, 23,0

10, 15

200

l*5>j

CD-C

13,5, 20,0

13,5, 20,0

3, 5

100

%*

[_ 6 □

CD-D

20,0

20,0

3

20,0

20,0

3

200

/ 4 i^’pi

CD-K

8,9, 11,6

8,9, 11,6

2, 3

120

10,4, 11,6

10,4, 11,6

2, 3

350

ГиЕ< run LiClj

CE

от 11,0

до 17,2

от 11,0 до 17,2

2, 3, 6

120

4®^ \-o;

DB

14,7

9,1

3

350

ж g'“~°l

EA

EA-A

11,0

8,0, 8,5

1

120

1

EB

7,4

8,5

2

350

8,6

7,4

2

400

_|fl||j|jc^5flj||||Jg^^.

EB-K

15,3

6,2

2

100

20,0

5,0

2

400

Внешний вид

Код конфигурации чувствительной решетки

Г абаритные размеры подложки, мм, не более

Номинальная база, мм

Номинальное электрическое сопротивление, Ом

Длина

Ширина

GD

30,0, 55,0

9,0, 10,0

1, 3

100

8,2,

15,4

4,0, 6,2

1, 2

120

13,3, 20,0

3,9, 5,0

1, 2

350

жк

FD

11,0

8,0

4

120

KA

0 10,0

10

KA-B

0 6,0

6

350

KA

от 0 10,0 до 0 20,0

9,9, 10, 15, 20

0 15,0; 0 25,0

15, 25

400

terWJI

HA-T

9,8

8,4

2,3

700

13,0

10,0

2,3

2000

1Ш1

GD

8,0

7,0

1

100

Примечания:

1 Фактическое значение электрического сопротивления указывают на упаковке группы тензорезисторов (по заявке заказчика тензорезисторы могут иметь параметры базы и электрического сопротивления, отличные от указанных в таблице).

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

BBA

BBF  BBQ

ВВАВ

Предельная деформация, млн’1, не менее

20000

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %, не более

от -70 до +150

80

от -30 до +80

80

от -70 до +250 80

Интервал термокомпенсации, °С

от -70 до +150

от -30 до +80

от -70 до +250

Максимальный рабочий ток питания, мА:

—для тензорезисторов с номинальной базой от 1 до 3 мм включ. и сопротивлением более 700 Ом включительно

- для тензорезисторов с номинальной базой св. 3 мм до 70 мм включ. и сопротивлением менее 700 Ом

20

30

Электрическое сопротивление изоляции, МОм, не менее

1000

Толщина тензорезистора с учетом покровной пленки, но без учета мест подпайки выводов мкм, не более

100

Масса тензорезистора, г, не более:

- тензорезисторов с одним чувствительным элементом

- тензорезисторов с числом чувствительных элементов более одного

0,1

0,2

Число циклов знакопеременной деформации с амплитудой ±1000 млн-1 при вероятности 0,95, не менее

107

Знак утверждения типа

наносится типографским способом на титульный лист Паспорта на партию тензорезисторов и на упаковку группы тензорезисторов.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Тензорезисторы

Не менее 1 группы

Упаковка группы (тара)

1 шт.

Описание типа

1 экз*.

Технический паспорт на тензорезисторы ВВА, BBQ, BBF, BBAB компании ZEMIC

1 экз.

Инструкция по наклейке тензорезисторов клеем Н600(610)

По заказу

Методика поверки.

МП 45-233-2018

1 экз*.

_

- в один адрес

Поверка

осуществляется по документу МП 45-233-2018 «ГСИ. Тензорезисторы ВВА, BBQ, BBF, BBAB. Методика поверки», утвержденному ФГУП «УНИИМ» 10 октября 2018 г.

Основные средства поверки:

- Установка с балками постоянного сечения, нагружаемыми по схеме чистого изгиба, Л=0,5% в диапазонах измерений минус 1000 млн-1 до минус 3000 млн-1 и от 1000 млн-1 до 3000 млн-1 и 0,8 % в диапазоне измерений минус 1000 млн-1 до 1000 млн-1 (регистрационный номер в Федеральном информационном фонде 46424-11).

- Система сбора данных UCAM-60B, UCAM-65B, относительная погрешность измерений выходных сигналов тензорезисторов Л=0,1 % (регистрационный номер в Федеральном информационном фонде 36731-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

ГОСТ Р 52728-2007 Метод натурной тензотермометрии. Общие требования.

Нормативные документы

Техническая документация фирмы «Zhonghang Electronic Measuring Instruments Co, LTD (ZEMIC)», Китай

ГОСТ 8.543-86 ГСИ. Государственная поверочная схема для средств измерений деформации

Другие Тензорезисторы

Тензорезисторы высокотемпературные привариваемые AWH с модулем температурной компенсации (далее - тензорезисторы) предназначены для измерения деформаций в деталях машин и металлических конструкциях в диапазоне температур от минус 40 до плюс 600 °С.
Тензорезисторы фольговые универсальные типов Y, C, M, G, E, D, B, F, A, U, S, Q, V (далее - тензорезисторы) предназначены для измерений деформаций поверхности в деталях машин и конструкций в различных отраслях науки, промышленности и строительстве пр...
79148-20
TML Тензорезисторы
Фирма "Tokyo Measuring Instruments Laboratory Co., Ltd.", Япония
Тензорезисторы TML (далее - тензорезисторы) предназначены для измерения деформаций деталей машин и конструкций при статических и динамических нагрузках, а также для применения в качестве чувствительных элементов первичных преобразователей различных ф...
93133-24
ВТ Тензорезисторы
Общество с ограниченной ответственностью "Высокоточные измерения" (ООО "Высокоточные измерения"), г. Москва; Общество с ограниченной ответственностью Торговый Дом "ЮгВесСтрой" (ООО Торговый Дом "ЮгВесСтрой"), г. Ставрополь
Тензорезисторы ВТ (далее - тензорезисторы) предназначены для измерений деформаций поверхности деталей машин и конструкций при статических и динамических нагрузках, а также использования в качестве чувствительного элемента в датчиках различного назнач...
68200-17
ФК Тензорезисторы фольговые
ООО Управляющая компания "Сибтензоприбор", г.Кемерово
Тензорезисторы фольговые ФК (далее - тензорезисторы) предназначены для измерения деформаций в деталях машин и конструкций при статических и динамических нагрузках, а также в качестве чувствительных элементов первичных преобразователей различных физич...
