Системы контроля параметров бурения ДЭЛ-150
| Номер в ГРСИ РФ: | 73641-18 |
|---|---|
| Производитель / заявитель: | ООО НПП "Петролайн-А", с.Малая Шильна |
| 73641-18: Описание типа СИ | Скачать | 385.4 КБ |
Системы контроля параметров бурения ДЭЛ-150 (далее - СКПБ ДЭЛ-150) представляют собой комплексы программно-технические и предназначены для измерений сигналов силы и напряжения постоянного электрического тока, получаемых от первичных измерительных преобразователей, обработки цифровых и дискретных сигналов от первичных измерительных преобразователей, а также регистрации и отображения результатов измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73641-18 |
| Наименование | Системы контроля параметров бурения |
| Модель | ДЭЛ-150 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 20.12.2023 |
Производитель / Заявитель
ООО НПП "Петролайн-А", г.Набережные Челны
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 156 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 156 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 73641-18: Описание типа СИ | Скачать | 385.4 КБ |
Описание типа
Назначение
Системы контроля параметров бурения ДЭЛ-150 (далее - СКПБ ДЭЛ-150) представляют собой комплексы программно-технические и предназначены для измерений сигналов силы и напряжения постоянного электрического тока, получаемых от первичных измерительных преобразователей, обработки цифровых и дискретных сигналов от первичных измерительных преобразователей, а также регистрации и отображения результатов измерений.
Описание
Принцип действия СКПБ ДЭЛ-150 основан на аналого-цифровом преобразовании сигналов силы и напряжения постоянного электрического тока от первичных измерительных преобразователей, не входящих в состав СКПБ ДЭЛ-150, обработке цифровых и дискретных сигналов от первичных измерительных преобразователей, не входящих в состав СКПБ ДЭЛ-150, регистрации, визуализации данных и дальнейшем их хранение и накопление.
СКПБ ДЭЛ-150 строятся по модульному принципу и могут состоять из следующих компонентов: модуля управления МУ-150/МУ-150(Е), преобразователя аналоговых сигналов ПС-150, модуля коммутации МК-140/МК-140 ГАЗ, модуля индикации МИ-140/МИ-140С.
Модуль управления МУ-150/МУ-150(Е) предназначен для получения данных в цифровом виде от преобразователя сигналов ПС-150, цифровых и дискретных первичных измерительных преобразователей, регистрации, визуализации, сигнализации и выдачи управляющих сигналов. МУ-150(Е) - модификация модуля управления с Ethernet-модулем.
Модуль коммутации МК-140 предназначен для увеличения количества подключаемых первичных измерительных преобразователей к системе.
Модуль коммутации МК-140 ГАЗ предназначен для увеличения количества подключаемых первичных измерительных преобразователей газоанализаторов/сигнализаторов в систему.
Преобразователь аналоговых сигналов ПС-150 предназначен для измерения и преобразования сигналов силы и напряжения постоянного электрического тока в цифровой сигнал и передачи их в модуль управления МУ-150/МУ-150(Е).
Модуль индикации МИ-140/МИ-140С предназначен для дублирования величин контролируемых параметров, отображаемых на дисплее модуля управления.
Данные о величине измеренных аналоговых сигналов после преобразования в цифровой сигнал поступают в модуль управления МУ-150/МУ-150(Е) по RS-485 Modbus RTU/ASCII.
К цифровым входам МУ-150/МУ-150(Е) и МК-140/МК-140ГАЗ подключаются средства измерений с цифровым выходным сигналом RS-485.
Количество подключаемых датчиков к модулю управления МУ-150/МУ-150(Е) или к модулю коммутации МК-140/МК-140(ГАЗ) определяется количеством параметров, которые необходимо контролировать.
СКПБ ДЭЛ-150 подключаются к персональному компьютеру мастера.
Блок-схема СКПБ ДЭЛ-150 представлена на рисунке 1.
Модуль управления МУ-150/МУ-150(Е) представлен на рисунке 2.
Модуль коммутации МК-140 представлен на рисунке 3.
Модуль коммутации МК-140 ГАЗ представлен на рисунке 4.
Преобразователь сигналов ПС-150 представлен на рисунке 5.
Модуль индикации МИ-140 представлен на рисунке 6.
Модуль индикации МИ-140С представлен на рисунке 7.

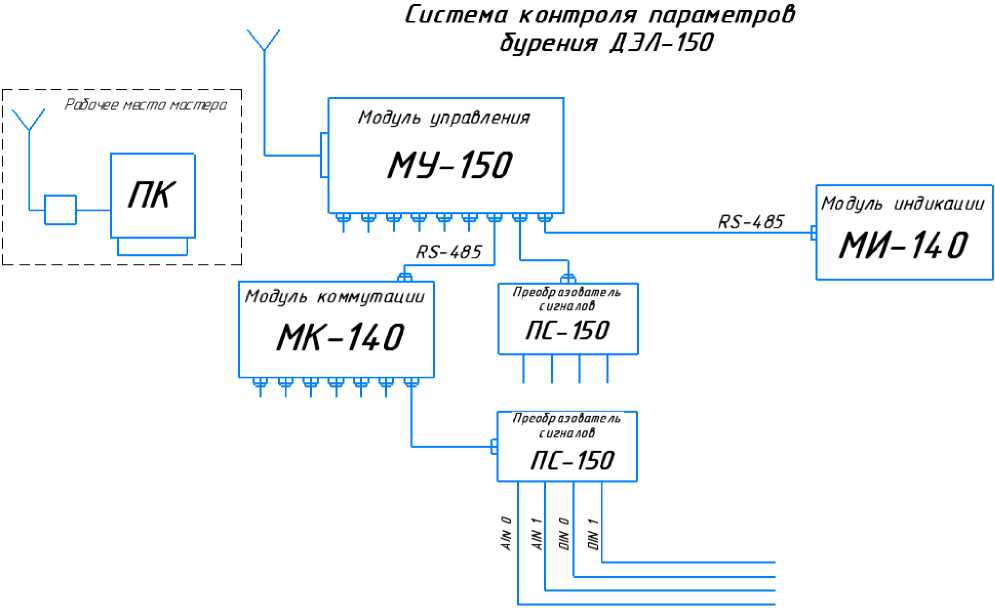

Рисунок 1 - Блок схема СКПБ ДЭЛ-150

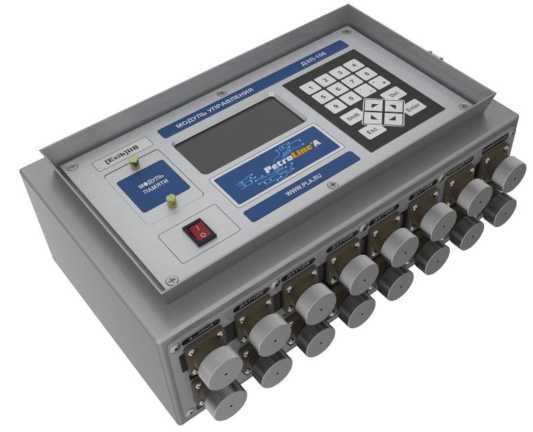

Рисунок 2 - Модуль управления МУ-150 / МУ-150(Е)

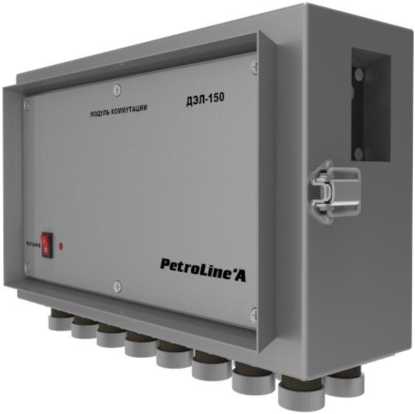

Рисунок 3 - Модуль коммутации МК-140

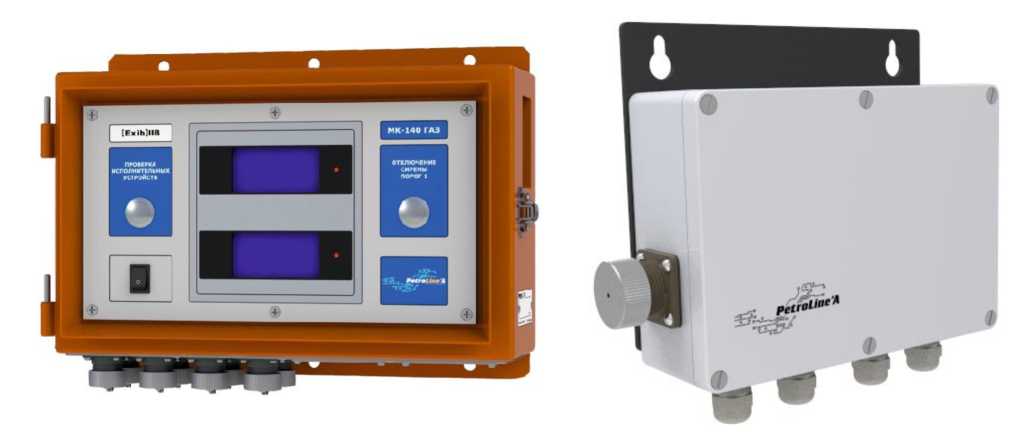

Рисунок 4 - Модуль коммутации МК-140 ГАЗ
Рисунок 5 - Преобразователь сигналов ПС-150

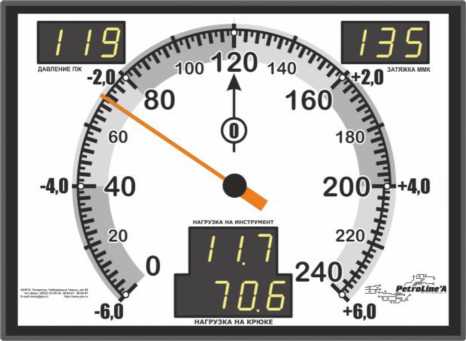

Рисунок 6 - Модуль индикации МИ-140
Рисунок 7 - Модуль индикации МИ-140С
Пломбирование СКПБ ДЭЛ-150 не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) СКПБ ДЭЛ-150 функционально разделено на ПО преобразователя сигналов ПС-150 «PS150» и ПО модуля управления МУ-150 «DEL150».
ПО «PS150» предназначено для конфигурирования диапазонов входных сигналов, настройки основных параметров работы и визуализации измеренных значений преобразователем сигналов. ПО «PS150» устанавливается в энергонезависимую память преобразователя сигналов на заводе-изготовителе. В процессе эксплуатации изменение ПО возможно только с помощью специализированного программатора (не входит в комплект поставки). Конструкция СИ исключает возможность несанкционированного влияния на ПО «DEL150». Уровень защиты ПО «PS150» «высокий» в соответствии с Р 50.2.077-2014.
ПО «DEL150» предназначено для конфигурирования настройки основных параметров работы и визуализации измеренных значений модулем управления МУ-150/МУ-150(Е). ПО «DEL150» устанавливается в энергонезависимую память модуля управления на заводе-изготовителе. В процессе эксплуатации изменение ПО возможно только с помощью специализированного программатора (не входит в комплект поставки). Конструкция СИ исключает возможность несанкционированного влияния на ПО «DEL150». Уровень защиты ПО «PS150» «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО модулей в составе СКПБ ДЭЛ-150
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
PS150 |
DEL150 |
|
Номер версии (идентификационный номер) ПО |
Не ниже 01.02 |
Не ниже 10.01 |
|
Цифровой идентификатор ПО |
Не используется | |
Технические характеристики
Метрологические характеристики СКПБ ДЭЛ-150 приведены в таблице 2. Основные технические характеристики СКПБ ДЭЛ-150 приведены в таблице 3.
Таблица 2 - Метрологические характеристики СКПБ ДЭЛ-150
|
Наименование |
Значение |
|
Диапазоны измерений силы постоянного тока, мА |
от 0 до 20 от 4 до 20 |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 10 |
|
Пределы допускаемой приведенной (к верхнему пределу) погрешности измерений силы и напряжения постоянного тока, % |
±0,25 |
Таблица 3 - Основные технические характеристики СКПБ ДЭЛ-150
|
Наименование |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -45 до +65 80 от 97,3 до 104,6 |
|
Количество измерительных каналов ПС-150 |
2 |
|
Количество разъемов для подключаемых устройств - МУ-150/МУ-150(Е) - МК-140 - МК-140 ГАЗ |
13 12 10 |
|
Параметры питания: - напряжение постоянного тока, В |
от 12 до 30 |
|
Цифровой интерфейс связи между модулями |
RS-485 |
|
Скорость обмена по интерфейсу RS-485, бит/с |
57600 |
|
Протокол связи, используемый для передачи информации между модулями |
ModBus RTU/ASCII |
|
Максимальная длина линии связи RS-485 ПС-150 с МУ-150 при передаче цифрового сигнала, м, не более |
100 |
|
Степень защиты корпуса по ГОСТ 14254-2015: - модуль управления МУ-150 - модуль коммутации МК-140 - преобразователь сигналов ПС-150 - модуль индикации МИ-140/МИ-140С |
IP54 IP54 IP65 IP65 |
|
Средний срок службы, лет, не менее |
10 |
|
Наименование |
Значение |
|
Маркировка взрывозащиты - модуль управления МУ-150 - модуль коммутации МК-140 - преобразователь сигналов ПС-150 - модуль коммутации МИ-140/МИ-140С |
[Ех ib Gb] IIA [Ех ib Gb] IIA 1Ех ib IIA T3 Gb 1Ех ib IIA T3 Gb |
Таблица 4 - Массогабаритные параметры СКПБ ДЭЛ-150
|
МУ-150 |
МК-140/МК-140 ГАЗ |
ПС-150 |
МИ-140/МИ-140С | |
|
Г абаритные размеры, мм, не более: | ||||
|
- высота |
140 |
140 |
65 |
65 |
|
- ширина |
280 |
280 |
95 |
445 |
|
- длина |
370 |
370 |
155 |
555 |
|
Масса, кг, не более |
10 |
10 |
1,5 |
9 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на маркировочную табличку модуля управления МУ-150/МУ-150(Е) фотохимической печатью (штемпелеванием).
Комплектность
Таблица 5 - Комплектность средств измерений
|
№ п/п |
Наименование |
Обозначение |
Количество |
|
1 |
Модуль управления |
МУ-150 / МУ-150(Е) |
В соответствии с заказом |
|
2 |
Модуль коммутации |
МК-140 / МК-140 ГАЗ | |
|
3 |
Преобразователь сигналов |
ПС-150 | |
|
4 |
Модуль индикации |
МИ-140/МИ-140С | |
|
5 |
Кабель связи |
- | |
|
6 |
Паспорт |
ПЛА150.000.100.100ПС |
1 экз. |
|
7 |
Руководство по эксплуатации (РЭ) |
ПЛА150.000.100.100РЭ |
1 экз. |
|
8 |
Тара упаковочная |
- |
1 шт. |
Поверка
осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
- калибратор многофункциональный портативный Метран 510-ПКМ, (регистрационный номер в Федеральном информационном фонде № 26044-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов.
Общие технические условия»
ТУ 2899-015-56347017-2018 «Система контроля параметров бурения ДЭЛ-150 (СКПБ
ДЭЛ-150). Технические условия»
