Сигнализаторы загазованности СГС-902
Номер в ГРСИ РФ: | 73826-19 |
---|---|
Категория: | Газоанализаторы |
Производитель / заявитель: | АО "Электронстандарт-Прибор", г.С.-Петербург |
Сигнализаторы загазованности СГС-902 предназначены для измерений объемной доли и довзрывоопасной концентрации метана, пропана, бутана, ацетилена и ацетона, объемной доли и массовой концентрации оксида углерода, сероводорода, диоксида серы, диоксида азота в воздухе рабочей зоны.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 73826-19 |
Наименование | Сигнализаторы загазованности |
Модель | СГС-902 |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | 30.01.2024 |
Производитель / Заявитель
АО "Электронстандарт-Прибор", г.С.-Петербург
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 84 |
Найдено поверителей | 10 |
Успешных поверок (СИ пригодно) | 83 (99%) |
Неуспешных поверок (СИ непригодно) | 1 (1%) |
Актуальность информации | 22.12.2024 |
Поверители
Скачать
73826-19: Описание типа СИ | Скачать | 187.3 КБ | |
73826-19: Методика поверки МП-242-2244-2018 | Скачать | 6 MБ |
Описание типа
Назначение
Сигнализаторы загазованности СГС-902 предназначены для измерений объемной доли и довзрывоопасной концентрации метана, пропана, бутана, ацетилена и ацетона, объемной доли и массовой концентрации оксида углерода, сероводорода, диоксида серы, диоксида азота в воздухе рабочей зоны.
Описание
Сигнализаторы загазованности СГС-902 (далее - сигнализаторы) представляют собой стационарные одно- или двухканальные приборы непрерывного действия.
Принцип действия сигнализаторов:
- по измерительным каналам объемной доли или довзрывоопасной концентрации горючих газов (датчики ДГТ-902) - термокаталитический;
- по измерительным каналам объемной доли или массовой концентрации вредных газов (датчики ДГЭ-902) - электрохимический.
Способ отбора пробы - диффузионный.
Конструктивно сигнализаторы состоят из источника питания БП-902, устройства порогового двухканального УПЭС-902 и подключаемых к нему датчиков газовых термокаталитических ДГТ-902 и/или электрохимических ДГЭ-902.
Связь между датчиками и УПЭС-902 осуществляется посредством унифицированного аналогового токового сигнала (4-20) мА.
Датчики ДГТ-902 и ДГЭ-902 имеют два варианта исполнения:
а) со встроенным пороговым устройством, настроенным на второй (аварийный) порог срабатывания звуковой и световой сигнализации;
б) без встроенного порогового устройства.
Сигнализаторы, содержащие датчики ДГТ-902 и ДГЭ-902 со встроенным пороговым устройством, могут поставляться без УПЭС-902 и БП-902.
Сигнализаторы обеспечивают:
- выдачу измерительной и служебной информации на ЖК дисплей;
- световую, звуковую сигнализацию и управляющие сигналы в виде замыкания "сухих" контактов реле при достижении концентрации двух фиксированных пороговых значений (предупредительная и аварийная сигнализация);
- световую, звуковую сигнализацию о состоянии сигнализатора «вкл.» «обрыв» и «перегрузка»;
- выдачу унифицированного выходного аналогового токового сигнала от 4 до 20 мА;
- выдачу цифрового сигнала по интерфейсу RS-232 и RS-485.
Общий вид сигнализаторов и схема пломбирования приведены на рисунке 1.

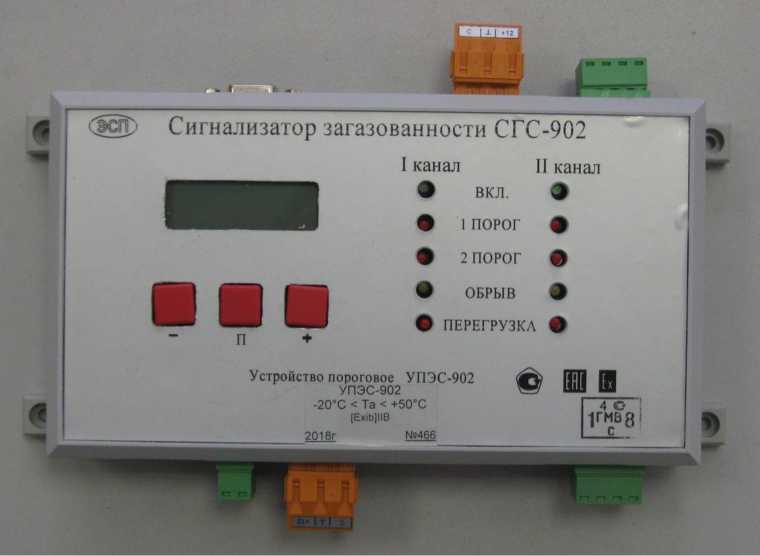

а) устройство пороговое двухканальное УПЭС-902

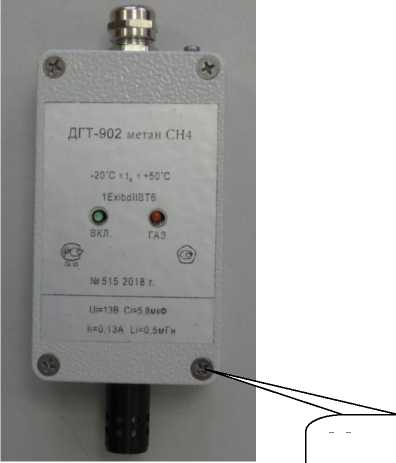

б) датчик ДГТ-902

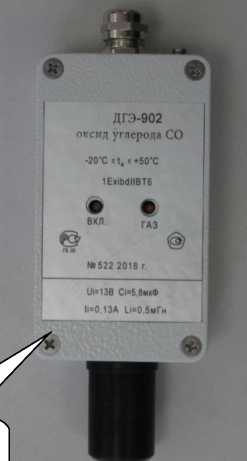

в) датчик ДГЭ-902
Место нанесения пломбы
Рисунок 1 - Общий вид сигнализаторов загазованности СГС-902
Программное обеспечение
УПЭС сигнализаторов имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- прием и обработку измерительной информации;
- формирование выходных сигналов;
- пересчет единиц измерения;
- диагностика состояния аппаратной части.
Программное обеспечение сигнализаторов идентифицируется по запросу через интерфейс RS-232 или RS-485.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик сигнализаторов.
Сигнализаторы имеют защиту встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений. Уровень защиты встроенного ПО - «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
upes902 140708.HEX |
Номер версии (идентификационный номер) ПО |
V36902 |
Цифровой идентификатор ПО |
735D |
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC16 |
Примечание - Номер версии программного обеспечения должен быть не ниже указанного в таблице. Значение контрольной суммы указано для файла версии, указанной в таблице. |
Технические характеристики
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности сигнализаторов с датчиками ДГТ-902______________________________________________________________
Тип датчика |
Определяемый компонент |
Диапазон измерений для определяемого компонента1) |
Пределы допускаемой основной абсолютной погрешности2) |
Пределы допускаемой абсолютной погрешности3) | |
объемной доли |
довзрывоопасных концентраций, % НКПР4) | ||||
ДГТ-902-метан |
метан (СН4) |
от 0 до 2,2 % |
от 0 до 50 |
±5 % НКПР |
±18 % НКПР |
ДГТ-902-пропан |
пропан (С3Н8) |
от 0 до 0,85 % |
от 0 до 50 |
±5 % НКПР |
±18 % НКПР |
ДГТ-902-бутан |
н-бутан (н-С4Н10) |
от 0 до 0,7 % |
от 0 до 50 |
±5 % НКПР |
±18 % НКПР |
ДГТ-902-ацетилен |
ацетилен (С2Н2) |
от 0 до 1,15 % |
от 0 до 50 |
±5 % НКПР |
±18 % НКПР |
ДГТ-902-ацетон |
ацетон ((СНз)2СО) |
от 0 до 1,25 % |
от 0 до 50 |
±5 % НКПР |
±18 % НКПР |
1) Диапазон показаний для всех измерительных каналов с датчиками ДГТ-902 от 0 до 100 % НКПР. 2) В нормальных условиях эксплуатации для газовых сред, содержащих только один определяемый компонент. 3) В рабочих условиях эксплуатации для газовых сред, содержащих только один определяемый компонент. 4) Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1-2011. |
Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности сигнализаторов с датчиками ДГЭ-902
Тип датчика |
Определяемый компонент |
Диапазон измерений для определяемого компонента |
Пределы допускаемой основной погрешности1) | ||
объемной до -1 2) ли, млн ' |
массовой концентрации, мг/м3 |
абсолютной, мг/м3 |
относительной, % | ||
ДГЭ-902-оксид углерода |
Оксид углерода (СО) |
от 0 до 17 включ. св. 17 до 103 |
от 0 до 20 включ. св. 20 до 120 |
±4 - |
- ±20 |
ДГЭ-902-сероводород |
Сероводород (H2S) |
от 0 до 7 включ. св. 7 до 32 |
от 0 до 10 включ. св. 10 до 50 |
±2 - |
- ±20 |
ДГЭ-902-диоксид серы |
Диоксид серы (SO2) |
от 0 до 3,8 включ. св. 3,8 до 18,8 |
от 0 до 10 включ. св. 10 до 50 |
±2 - |
- ±20 |
ДГЭ-902-диоксид азота |
Диоксид азота (NO2) |
от 0 до 1 включ. св. 1 до 10,5 |
от 0 до 2 включ. св. 2 до 20 |
±0,4 - |
- ±20 |
1) В нормальных условиях эксплуатации.
2) Пересчет значений содержания определяемого компонента, выраженных в единицах массовой концентрации, мг/м3, в единицы объемной доли, млн-1, выполнен согласно ГОСТ 12.1.005-88 для условий +20 0С и 760 мм рт. ст.
Таблица 4 - Диапазоны измерений и пределы допускаемой погрешности сигнализаторов, предназначенных для контроля предельно допускаемой концентрации (ПДК) в воздухе рабочей зоны (в соответствии с Приказом Минздравсоцразвития РФ № 1034н от 09.09.11 г.)_____________
Определяемый компонент |
Диапазон измерений массовой концентрации., мг/м3 |
Пределы допускаемой погрешности 1) | |
абсолютной, мг/м3 |
относительной, % | ||
Оксид углерода (CO) |
от 0 до 20 включ. св. 20 до 120 |
±5 - |
- ±25 |
Сероводород (H2S) |
от 0 до 10 включ. св. 10 до 50 |
±2,5 - |
- ±25 |
Диоксид серы (SO2) |
от 0 до 10включ. св. 10 до 50 |
±2,5 - |
- ±25 |
Диоксид азота (NO2) |
от 0 до 2 включ. св. 2 до 20 |
±0,5 - |
- ±25 |
1) Значения погрешности установлены для следующих условиях эксплуатации: - температура окружающей среды от +10 до +30 oC; - относительная влажность от 30 до 80 %; - атмосферное давление от 97,3 до 105,3 кПа; - сопутствующие компоненты (перечень согласно таблице 2) не более 0,5^ПДК. |
Таблица 5 - Прочие метрологические характеристики сигнализаторов
Наименование характеристики |
Значение |
Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности |
0,5 |
Продолжение таблицы 5
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне условий эксплуатации, на каждые 10°С от температуры при определении основной погрешности, в долях от пределов допускаемой основной погрешности |
±0,5 |
Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности |
±0,5 |
Пределы допускаемой погрешности срабатывания порогового устройства УПЭС-902 и датчиков со встроенным пороговым устройством, в долях от пределов допускаемой основной погрешности |
±0,2 |
Пределы допускаемого изменения выходных сигналов сигнализаторов за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности |
±0,5 |
Предел допускаемого времени срабатывания сигнализации, с, не более: - для датчиков ДГТ-902 - для датчиков ДГЭ-902 |
15 60 |
Нормальные условия измерений: - диапазон температуры окружающей среды, oC - диапазон относительной влажности окружающей среды при температуре +35 oC, % - диапазон атмосферного давления, кПа |
от +15 до +25 от 30 до 80 от 97,3 до 104,3 |
Таблица 6 - Основные технические характеристики сигнализаторов
Наименование характеристики |
Значение |
Время прогрева сигнализаторов, мин, не более |
10 |
Диапазон напряжение питания переменного тока частотой 50±1 Гц, В |
от 205 до 230 |
Потребляемая электрическая мощность, В^А, не более: |
12 |
Средний срок службы (без учета сенсора), лет |
10 |
Средняя наработка на отказ, ч |
30 000 |
Сигнализаторы выполнены во взрывозащищенном исполнении в соответствии с требованиями технического регламента Таможенного союза ТР ТС 012/2011. Маркировка взрывозащиты: - УПЭС-902 - ДГТ-902 - ДГЭ-902 |
[Ex ib Gb] IIB 1Ex ib d IIB T6 Gb 1Ex ib IIB T6 Gb |
Степень защиты корпуса сигнализатора от доступа к опасным частям и от попадания внешних твердых предметов и воды по ГОСТ 14254-2015: - датчики ДГТ-902, ДГЭ-902 - УПЭС-902 - IP 20 |
IP 54 IP 20 |
Продолжение таблицы 6
Наименование характеристики |
Значение |
Условия эксплуатации: - диапазон температуры окружающей среды, oC: - УПЭС-902 - ДГТ-902, ДГЭ-902 - диапазон относительной влажности окружающей среды при температуре +35 °C, % - диапазон атмосферного давления, кПа |
от -20 до +50 от -40 до +50 от 0 до 95 от 84 до 117 |
Таблица 7 - Габаритные размеры и масса составных частей сигнализаторов
Условное обозначение составной части сигнализатора |
Габаритные размеры, мм, не более |
Масса, кг | ||
длина |
ширина |
высота | ||
ДГТ-902, ДГЭ-902 |
65 |
145 |
35 |
0,2 |
УПЭС-902 |
180 |
155 |
40 |
0,5 |
БП-902 |
115 |
90 |
80 |
0,8 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и руководства по эксплуатации и в виде таблички на корпус устройства порогового и датчиков.
Комплектность
Таблица 8 - Комплектность сигнализаторов
Наименование |
Обозначение |
Кол. |
Примечание |
Пороговое устройство УПЭС-902 и источник питания БП-902 |
- |
1 шт. |
По заявке заказчика |
Датчики ДГТ-902, ДГЭ-902 |
- |
1 компл. |
Тип датчика определяется при заказе |
Руководство по эксплуатации |
ЖСКФ.411711.004 РЭ |
1 экз. | |
Паспорт |
ЖСКФ.411711.004 ПС |
1 экз. | |
Методика поверки |
МП 242-2244-2018 |
1 экз. | |
Комплект принадлежностей |
- |
1 компл. |
Поверка
осуществляется по документу МП 242-2244-2018 «ГСИ. Сигнализаторы загазованности СГС-902. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 29.05.2018 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси метан - воздух (ГСО 10532-2014), пропан - воздух (ГСО 10540-2014, 10541-2014), бутан - воздух (ГСО 10540-2014, 10541-2014), ацетилен - воздух (ГСО 10541-2014), оксид углерода - воздух (ГСО 10532-2014), сероводород - воздух (ГСО 10537-2014, ГСО 10538-2014), диоксид азота -воздух (ГСО 10546-2014), диоксид серы -воздух (ГСО 10537-2014, ГСО 10538-2014), ацетон - воздух (ГСО 10535-2014), в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на эксплуатационный документ.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. N 1034н)
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ЖСКФ 411711.004 ТУ Сигнализаторы загазованности СГС-902. Технические условия
