Газоанализаторы оптические стационарные ОГС-ПГП/М

Номер в ГРСИ РФ: 74126-19
Категория: Газоанализаторы
Производитель / заявитель: ООО "Пожгазприбор", г.С.-Петербург
Скачать
74126-19: Описание типа Скачать 233.6 КБ
74126-19: Методика поверки Скачать 6.9 MБ
Заказ
Поставщик: ООО ТК «Олдис»
Поверка
Газоанализаторы оптические стационарные ОГС-ПГП/М поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Газоанализаторы оптические стационарные ОГС-ПГП/М (далее - газоанализаторы) предназначены для непрерывного автоматического измерения довзрывоопасных концентраций или объемной доли горючих газов и паров горючих жидкостей (СН4, С3Н8, С4Н10, С5Н12, С6Н14) и метанола (СН3ОН) в окружающей атмосфере, подачи предупредительной сигнализации о достижении установленных пороговых значений.

Информация по Госреестру

Основные данные
Номер по Госреестру 74126-19
Наименование Газоанализаторы оптические стационарные
Модель ОГС-ПГП/М
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 20.02.2024
Производитель / Заявитель

ООО "Пожгазприбор", г.С.-Петербург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 3 года
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 18802 (99%)
Неуспешных поверок (СИ непригодно) 112 (1%)
Актуальность информации 22.06.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Газоанализаторы оптические стационарные ОГС-ПГП/М поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

74126-19: Описание типа Скачать 233.6 КБ
74126-19: Методика поверки Скачать 6.9 MБ

Описание типа

Назначение

Газоанализаторы оптические стационарные ОГС-ПГП/М (далее - газоанализаторы) предназначены для непрерывного автоматического измерения довзрывоопасных концентраций или объемной доли горючих газов и паров горючих жидкостей (СН4, С3Н8, С4Н10, С5Н12, С6Н14, И-С4Н10, СзНб, С2Н6, С5Н10, С7Н16, СНзОН, С2Н5ОН), паров нефтепродуктов в окружающей атмосфере, сигнализации превышения заданных порогов загазованности и передачи соответствующей информации на верхний уровень.

Описание

Принцип действия газоанализаторов - оптический инфракрасный абсорционный, основанный на поглощении инфракрасного излучения в анализируемой среде.

Газоанализаторы являются одноканальными стационарными автоматическими приборами непрерывного действия.

Способ отбора пробы - диффузионный.

Выходными сигналами газоанализаторов являются:

- аналоговый выходной сигнал от 4 до 20 мА/HART;

- цифровой RS-485 MODBUS®RTU;

- дискретные сигналы в виде «сухих» контактов группы реле;

- цветная сигнализация индикатора состояния (для исполнения с LED-индикатором);

- показания цифрового светодиодного дисплея (для исполнения с блоком индикации).

Конструктивно газоанализатор представляет единую моноблочную конструкцию из жёстко связанных между собой составных частей:

- корпуса преобразователя газового (ПГ) с защитным покрытием, имеющего секции и направляющие для установки электронного модуля;

- основания/вводного отсека с защитным покрытием и двумя вводными отверстиями для Ех-кабельных вводов, а также глухими отверстиями с резьбой для крепления кронштейна.

Исполнение газоанализатора с блоком индикации представляет собой преобразователь газовый (ПГ), который установлен в клеммную коробку (трансмиттер) через резьбовое соединение.

ПГ имеет в своем составе в качестве чувствительного элемента инфракрасный оптический газовый сенсор (пироэлектрический приемник) и электронную схему, которая обеспечивает формирование цифрового, аналогового, дискретного сигнала, содержащего информацию об измеренной довзрывоопасной концентрации или объемной доли определяемого газа. Газоанализаторы имеют встроенную флэш-память микроконтроллера с записанными градуировочными коэффициентами.

Опционально газоанализаторы могут поставляться с LED индикатором состояния.

Установка нулевых показаний и чувствительности газоанализаторов может осуществляться с помощью магнитного ключа.

В газоанализаторах имеются три независимых реле, переключаемых по превышению предупредительного и аварийного порога, а также при возникновении неисправности. Имеется возможность настраивать пороги срабатывания реле и другие параметры по интерфейсам RS-485 и HART.

Конструктивное исполнение газоанализаторов 0ГС-ПГП/М-Х1-Х2-И, где

Х 1 - обозначение определяемого компонента [(СН4) — метан, (СзНз) — пропан, (С4Н10) —бутан, (С5Н12) — пентан, (СбН14) — н-гексан, (СНзОН) — метанол, (и-С4Н1о) — изобутан, (СзНб) — пропилен, (С2Н6) — этан, (С5Н10) — циклопентан, (С7Н16 ) — гептан, (С2Н5ОН) — этанол, НП — пары нефтепродуктов];

Х 2 — обозначение материала корпуса: А — алюминиевый сплав; С — нержавеющая сталь;

И — наличие блока индикации.

Цвет корпуса из алюминиевого сплава — оранжевый; корпус из нержавеющей стали без дополнительного лакокрасочного покрытия.

Заводской номер газоанализаторов наносится на информационную табличку, закрепленную на корпусе газоанализатора, и имеет цифровой формат. Способ нанесения маркировки — технология «Алюмофото», прямая печать на алюминиевой пластине, лазерная гравировка на стальной пластине или альтернативный способ.

Ограничение доступа к метрологически значимым элементам газоанализаторов осуществляется путем наклеивания этикетки с изображением логотипа изготовителя на корпус преобразователя, исключающего его несанкционированное вскрытие, и пломбировки электронного узла.

Нанесение знака поверки на газоанализаторы не предусмотрено.

Общий вид газоанализаторов, информационной таблички с указанием заводского номера, знака утверждения типа, схемы пломбировки от несанкционированного доступа представлены на рисунках 1, 2, з.

- ..          ... 1E>dbllCT4 0bX EA3CRUHASS.B.0211M.1 г„ ГЛП -________ -. . .                    МЕТАН ,       ,

3“Mi ,2U ' .мдег                     “С ОГС-ЛГП/М-СН.-А<* пгп

trtobti/         <_М. IX.ll Г |м<Ь*гч;т1ж>-<х;тг                                                                            U-llKrV^ Н

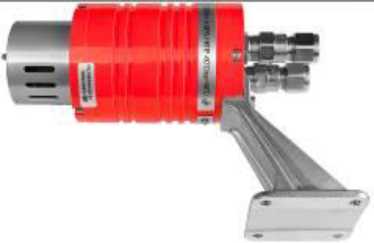

Рисунок 1 — Общий вид газоанализаторов оптических стационарных ОГС-ПГП/М, информационной таблички с указанием заводского номера, знака утверждения типа и схемы пломбировки от несанкционированного доступа

LED-индикатор состояния

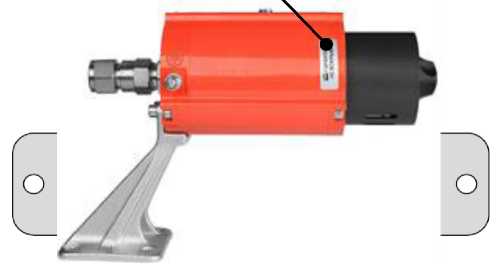

Рисунок 2 - Общий вид газоанализаторов оптических стационарных ОГС-ПГП/М (с опцией LED-индикатора состояния), информационной таблички с указанием заводского номера, знака утверждения типа и схемы пломбировки от несанкционированного доступа

Место пломбировки

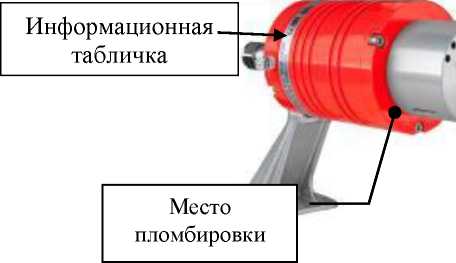

Информационная табличка

Место пломбировки

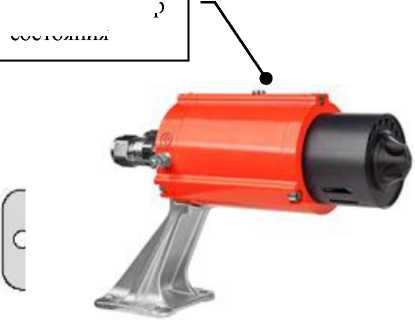

Рисунок 3 - Общий вид газоанализаторов оптических стационарных ОГС-ПГП/М (с блоком индикации), с указанием информационной таблички и схемы пломбировки от несанкционированного доступа

Программное обеспечение

Встроенное программное обеспечение (ПО) газоанализаторов выполняет следующие функции:

- сбор и обработку информации, измеренной чувствительными элементами (пироприемник, датчик температуры) и преобразованной через АЦП, расчет объемной доли или довзрывоопасной концентрации определяемого компонента в атмосфере рабочей зоны;

- самодиагностику оптико-электронного узла, контроль запыленности оптических элементов и исправности пары приемник-излучатель;

- проведение концентрационной и температурной градуировок;

- формирование цифровых выходов по средствам HART модема, RS-485 модема.

Газоанализаторы комплектуются внешней утилитой OGS Test. Тестовая программа позволяет производить настройки параметров обмена, значений порогов срабатывания, концентрационную калибровку.

Уровень защиты ПО газоанализаторов «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО газоанализаторов указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Газоанализатор

ОГС-ПГП/М

Идентификационное наименование ПО

OGSS_5.XX.bin

Номер версии (идентификационный номер) ПО

v 5.ХХ*

Цифровой идентификатор ПО

-

Алгоритм вычисления контрольной суммы исполняемого кода

-

* ХХ - относится к метрологически незначимой части ПО и принимает значения от 0 до 99.

Технические характеристики

Метрологические и технические характеристики приведены в таблицах 2-4.

Таблица 2 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной абсолютной погрешности газоанализаторов

Определяемый компонент

Диапазон измерений объемной доли (довзры-воопасной концентрации) определяемого компонента, % (% НКПР)

Пределы допускаемой основной абсолютной погрешности, % (% НКПР)

Метан (СН4)

от 0 до 4,4 % (от 0 до 100 % НКПР)

±(0,11 %+0,05^Свх*) (±(2,5 % НКПР +0,05^Свх*))

Метан (СН4-Т)

от 0 до 2,2 % включ.

(от 0 до 50 % НКПР включ.)

±0,13 % (±3 % НКПР)

св. 2,2 до 4,4 % (св. 50 до 100 % НКПР)

±(0,058^Свх*+0,004) % (±(0,0б2-СвХ*-0,1) % НКПР)

Пропан (СзНз)

от 0 до 1,7 % (от 0 до 100 % НКПР)

±(0,03 %+0,05^Свх*) (±(1,5 % НКПР +0,05^Свх*))

Пропан (С3Н8-Т)

от 0 до 0,85 % включ.

(от 0 до 50 % НКПР включ.)

±0,05 %

(±3 % НКПР)

св. 0,85 до 1,7 % (св. 50 до 100 % НКПР)

±(0,0б1-Свх*-0,001) % (±(0,0б2-Свх*-0,1) % НКПР)

Бутан (С4Н10)

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,056 % (±4 % НКПР)

Пентан (С5Н12)

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,05 %

(±4 % НКПР)

Гексан (СбН14)

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,04 % (±4 % НКПР)

Гексан (СбН14-Т)

от 0 до 0,5 % включ.

(от 0 до 50 % НКПР включ.)

±0,03 % (±3 % НКПР)

св. 0,5 до 1,0 % (св. 50 до 100 % НКПР)

±(0,04^Свх*+0,01) % (±(0ЖСвх*+1) % НКПР)

Определяемый компонент

Диапазон измерений объемной доли (довзрывоопасной концентрации) определяемого компонента, % (% НКПР)

Пределы допускаемой основной абсолютной погрешности, % (% НКПР)

Метанол (СНзОН)

от 0 до 3 % (от 0 до 50 % НКПР)

±0,24 %

(±4 % НКПР)

Изобутан (и-СтН1о)

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,05 % (±4 % НКПР)

Пропилен (СзНб)

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,08 % (±4 % НКПР)

Этан (C2H6)

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,10 % (±4 % НКПР)

Циклопентан (С5Н10)

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,06 % (±4 % НКПР)

Гептан (C7H16)

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,04 % (±4 % НКПР)

Этанол (С2Н5ОН)

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,16 % (±5 % НКПР)

Пары нефтепродуктов (НП)

от 0 до 50 % НКПР

±5 % НКПР

С вх* - значение объемной доли (довзрывоопасной концентрации) определяемого компонента в газовой смеси, подаваемой на вход газоанализатора, % (% НКПР);

- значения НКПР (нижний концентрационный предел распространения пламени) в соответствии с ГОСТ 31610.20-1-2020;

- диапазон показаний газоанализаторов от 0 до 100 % НКПР вне зависимости от исполнения;

- пределы допускаемой основной абсолютной погрешности газоанализаторов нормированы только для смесей, содержащих только один определяемый компонент.

Пары нефтепродуктов - градуировка газоанализаторов ОГС-ПГП/М-НП (нефтепродукты от 0 до 50 % НКПР) осуществляется изготовителем на один из определяемых компонентов:

- бензин неэтилированный по ГОСТ Р 51866-2002,

- топливо дизельное по ГОСТ 305-2013,

- керосин по ГОСТ Р 52050-2006,

- уайт-спирит по ГОСТ 3134-78,

- топливо для реактивных двигателей по ГОСТ 10227-86,

- бензин автомобильный по техническому регламенту «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту»,

- бензин авиационный по ГОСТ 1012-2013.

Диапазон измерений объёмной доли метанола (СНзОН) для газоанализаторов, изготовленных до 29.08.2022 г., от 0 до 2,75 %; пределы допускаемой основной абсолютной погрешности ±0,22 % (±4 % НКПР).

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10 °С относительно нормальных условий измерений, в долях от пределов допускаемой основной погрешности

±0,2

Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10 % относительно нормальных условий измерений, в долях от пределов допускаемой основной погрешности

±0,2

Пределы допускаемой дополнительной погрешности от изменения напряжения питания в диапазоне рабочих условий эксплуатации относительно нормальных условий измерений, в долях от пределов допускаемой основной погрешности

±0,2

Наименование характеристики

Значение

Изменения выходных сигналов за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

±0,5

Время установления выходного сигнала То,5, с, не более

10

Время установления выходного сигнала То,9 (при расходе не менее 1 л/мин), с, не более:

- для исполнения ОГС-ПГП/М пропан, бутан, гексан, пентан, метанол, изобутан, пропилен, этан, циклопентан, гептан, этанол, пары нефтепродуктов

- для исполнения ОГС-ПГП/М метан

15

10

Нормальные условия измерений:

- температура окружающего воздуха, °С

- относительная влажность окружающего воздуха, %

- атмосферное давление, кПа

- напряжение питания постоянного тока, В

от +15 до +25 от 20 до 80 от 84,4 до 106,0 от 22 до 26

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Время прогрева, с, не более

30

Время срабатывания при превышении порогов сигнализации, с, не более

0,5

Параметры электрического питания:

- напряжение постоянного тока, В

- номинальное напряжение питания постоянного тока, В

от 18 до 32

24

Потребляемая мощность, Вт, не более

4,5

Выходной сигнал:

- аналоговый токовый, мА

- цифровой

- дискретные (нагрузочные характеристики контактов реле), не более:

- напряжение постоянного тока, В

- напряжение переменного тока, В

- постоянный ток, А

- переменный ток, А

от 4 до 20 / HART RS-485 Modbus® RTU

30

120

3

3

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

- для исполнения ОГС-ПГП/М-Х1-Х2

- длина

286

- высота

183

- ширина

106

- для исполнения ОГС-ПГП/М-Х1-Х2-И (с блоком индикации)

- длина

305

- высота

127

- ширина

127

Масса, кг, не более:

- для исполнения ОГС-ПГП/М-Х1-Х2

- в алюминиевом корпусе

3,5

- в стальном корпусе

5,5

- для исполнения ОГС-ПГП/М-Х1-Х2-И (с блоком индикации)

- в алюминиевом корпусе

3,0

- в стальном корпусе

6,5

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от -60 до +901)

- относительная влажность (без образования конденсата), %

от 20 до 95

- атмосферное давление, кПа

от 80 до 120

Маркировка взрывозащиты

- для исполнения ОГС-ПГП/М-Х1-Х2

1 Ex db 11С Т4 Gb X

- для исполнения ОГС-ПГП/М-Х1-Х2-И

lExd ib 11С Т4 Gb X

Степень защиты корпуса от доступа к опасным частям, попадания

IP 66/67

внешних твердых предметов и воды по ГОСТ 14254-2015

1) Согласно сертификату соответствия № ЕАЭС RU C-RU.HA65.B00824/20 серия

RU № 0290415 от 20.11.2020 г., выданному органом по сертификации продукции

ОС ООО «ТехБезопасность», газоанализаторы допущены к эксплуатации в диапазоне температур

от -70 °С до +120 °С, при этом метрологические характеристики газоанализаторов

в диапазоне температур от -70 °С до -60 °С, от +90 °С до +120 °С не нормированы.

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

15

Знак утверждения типа

наносится на информационную табличку, закрепленную на газоанализаторе, способом прямой печати на алюминиевой пластине (лазерной гравировки на стальной пластине, по технологии «Алюмофото», или альтернативным способом), а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - Комплектность газоанализаторов

Наименование

Обозначение

Количество

Газоанализатор оптический стационарный ОГС-ПГП/М (в т.ч. кронштейн и кабельные вводы)

ПДАР.413311.001.1

1 шт.

Руководство по эксплуатации

ПДАР.413311.001.1РЭ

1* экз.

Паспорт

ПДАР.413311.001.1ПС

1 экз.

Методика поверки

-

1* экз.

Комплект принадлежностей

-

1 шт.

Сервисная программа

OGS Test

1* шт.

Упаковка

ПДАР.413935.018

1 шт.

* 1 - — _ — _.     - -  — - . _

1 экз. в один адрес поставки

Сведения о методах измерений

приведены в документе ПДАР.413311.001.1РЭ «Газоанализаторы оптические стационарные ОГС-ПГП/М. Руководство по эксплуатации», раздел 2 «Использование по назначению».

Нормативные документы

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

Другие Газоанализаторы

74238-19
ALTAIR 5X PID Газоанализаторы портативные
Фирма "MSA Innovation, LLC", США
Газоанализаторы портативные ALTAIR 5X PID (далее - газоанализаторы) предназначены для измерения довзрывоопасных концентраций горючих газов, объемной доли кислорода, летучих органических соединений (ЛОС), а также объемной доли или массовой концентраци...
74441-19
Drager Pulsar тип OTR 00YY Газоанализаторы трассовые
Фирма "Drager Safety AG & Co. KGaA", Германия; Фирма "Draeger Safety UK Ltd.", Великобритания
Газоанализаторы трассовые Drager Pulsar тип OTR 00YY (далее - газоанализаторы) предназначены для измерений объемной доли с последующим пересчетом в интегральную концентрацию горючих газов и паров горючих жидкостей в смеси с воздухом вдоль открытого о...
74458-19
М 03 Газоанализаторы на токсичные и горючие газы
ООО "НПЦ автоматизации техники безопасности" (АТБ), г.Москва
Газоанализаторы на токсичные и горючие газы М 03 (далее - газоанализаторы) в зависимости от варианта исполнения предназначены для оперативного автоматического непрерывного измерения степени взрывоопасности контролируемой среды, содержащей метан (СН4)...
Г азосигнализаторы паров метилдиэтаноламина в воздухе «АКОНИТ - МДЭА» предназначены для непрерывного измерения массовой концентрации метилдиэтаноламина C5H13NO2 в воздухе рабочей зоны и сигнализации о превышении установленного значения массовой конце...
74674-19
Tiger-i 2000 HCN Газоанализаторы
Фирма "Tiger Optics, LLC", США
Г азоанализаторы Tiger-i 2000 HCN предназначены для измерений объёмной доли цианистого водорода (HCN) в воздушных средах.
