Газосигнализаторы паров метилдиэтаноламина в воздухе АКОНИТ-МДЭА
| Номер в ГРСИ РФ: | 74503-19 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО НПФ "Инкрам", г.Москва |
Г азосигнализаторы паров метилдиэтаноламина в воздухе «АКОНИТ - МДЭА» предназначены для непрерывного измерения массовой концентрации метилдиэтаноламина C5H13NO2 в воздухе рабочей зоны и сигнализации о превышении установленного значения массовой концентрации метилдиэтаноламина.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74503-19 |
| Наименование | Газосигнализаторы паров метилдиэтаноламина в воздухе |
| Модель | АКОНИТ-МДЭА |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 25.03.2024 |
Производитель / Заявитель
ООО НПФ "Инкрам", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 5 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 74503-19: Описание типа СИ | Скачать | 208.6 КБ | |
| 74503-19: Методика поверки | Скачать | 4.2 MБ |
Описание типа
Назначение
Газосигнализаторы паров метилдиэтаноламина в воздухе «АКОНИТ - МДЭА» предназначены для непрерывного измерения массовой концентрации метилдиэтаноламина C5H13NO2 в воздухе рабочей зоны и сигнализации о превышении установленного значения массовой концентрации метилдиэтаноламина.
Описание
Принцип измерений газосигнализаторов паров метилдиэтаноламина в воздухе «АКОНИТ - МДЭА» (далее - газосигнализаторы) - ионизационный, заключающийся в изменении подвижности ионов, образующихся между электродами за счет облучения анализируемой среды бета-частицами, излучаемыми закрытым радионуклидным источником на основе 63Ni. При появлении в анализируемом воздухе молекул трибутилфосфата происходит ионизация этих молекул первичными ионами воздуха. Более тяжелые ионы имеют меньшую подвижность, что приводит к снижению той части ионного тока, которая формируется положительными ионами. Степень снижения тока является аналитическим сигналом. Источник бета-частиц является закрытым источником, имеет активность менее 1 МЗА (минимальная значимая активность) и не категорируется по потенциальной радиационной опасности. Газосигнализаторы являются стационарными одноблочными приборами непрерывного действия.
Конструктивно газосигнализаторы выполнены в металлическом пылевлагозащищенном корпусе, в котором располагаются:
- камера с принудительной прокачкой анализируемой среды и установленным ионизационным детектором;
- сетчатый сменный входной и выходной фильтры;
- контроллер;
- блок питания;
- автомат включения питания;
- тумблер и световой индикатор включения побудителя расхода;
- исполнительные реле - 2 шт. На нижней поверхности корпуса газосигнализатора установлены: разъемы для подключения питания 220 В переменного тока и 24В постоянного тока, разъем для подключения внешних информационных систем (дискретные сигналы, Ethernet) и внешних исполнительных устройств, звуковой излучатель. На боковой поверхности газосигнализатора установлены светодиод включения питания и контроля работоспособности, мощный красный светодиод световой сигнализации превышения порогов, кнопка квитирования звука.
Отбор пробы - принудительный, за счёт встроенного побудителя расхода. Общий вид газосигнализатора и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Обозначение места нанесения знака поверки представлено на рисунке 2.

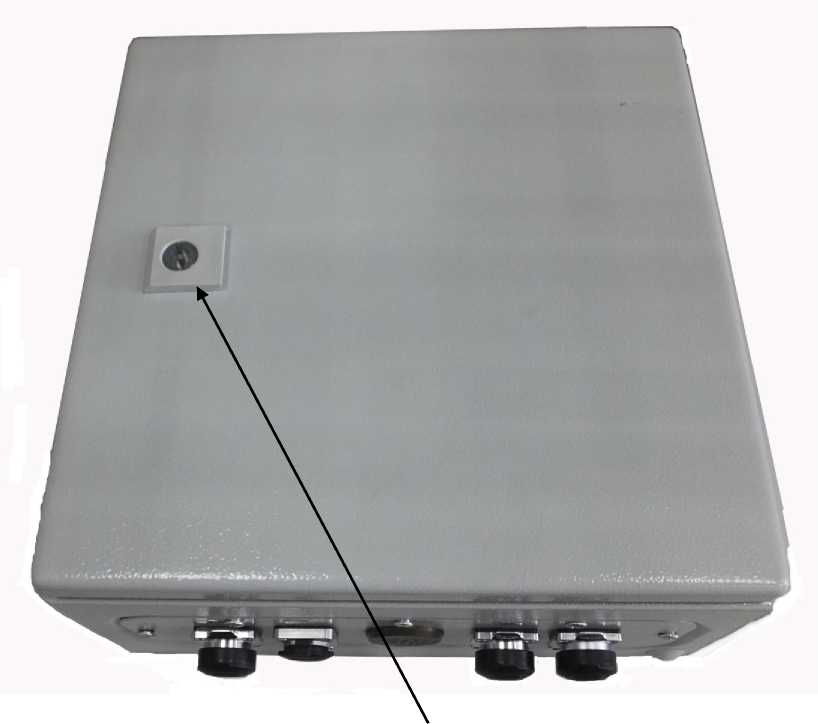

Место пломбировки
Рисунок 1 - Общий вид газосигнализатора и схема пломбировки от несанкционированного доступа

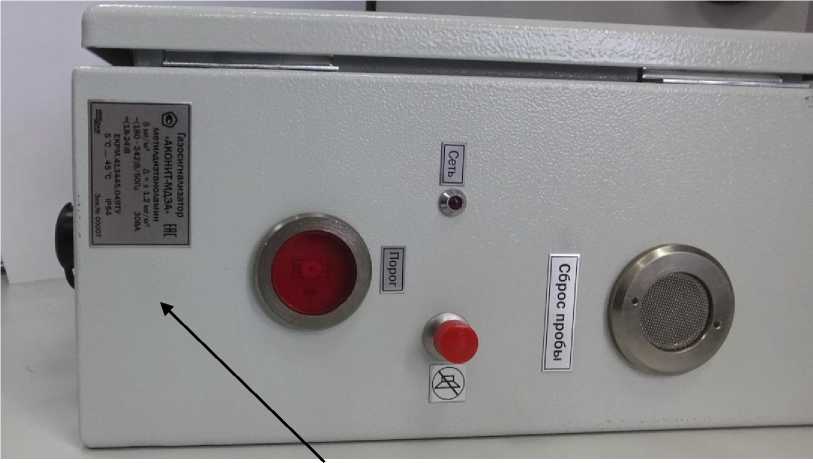

Место нанесения знака поверки
Рисунок 2 - Обозначение места нанесения знака поверки
Программное обеспечение
Встроенное ПО разработано для решения задач измерения массовой концентрации метилдиэтаноламина, сбора информации от ионизационного детектора, отображения данных, включения световой, звуковой сигнализации, реле и передачи данных по протоколу ModBus RTU TCP:
- текущего времени;
- данных о превышении порогового значения;
- данных архива измерений;
- сообщений об ошибках и предупреждений.
Встроенное ПО газосигнализаторов имеет следующую структуру:
- операционная система контроллера Деконт-А9;
- модуль инициализации и настройки ионизационного детектора;
- модуль опроса и обработки принятых от детектора данных;
- модуль управления сигнализацией;
- модуль передачи данных.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газосигнализаторов.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
У ровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Akonit |
|
Номер версии (идентификационный номер) ПО |
1.01 |
|
Цифровой идентификатор ПО |
отсутствует |
|
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Порог срабатывания сигнализации, массовая концентрация метилдиэтаноламина, мг/м3 |
5,0 |
|
Пределы допускаемой основной абсолютной погрешности срабатывания сигнализации, массовая концентрация метилдиэтаноламина, мг/м3 |
±1,2 |
|
Пределы допускаемой дополнительной абсолютной погрешности срабатывания при изменении температуры окружающей среды в рабочих условиях эксплуатации, мг/м3 |
±1,2 |
|
Пределы допускаемой дополнительной абсолютной погрешности при изменении относительной влажности среды в рабочих условиях эксплуатации, мг/м3 |
±1,2 |
|
Время срабатывания газосигнализатора, мин, не более |
10 |
|
Время прогрева газосигнализатора, мин, не более |
30 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры газосигнализатора, мм, не более: - ширина - длина - высота |
360 360 170 |
|
Масса газосигнализатора, кг, не более |
12 |
|
Электрическое питание газосигнализаторов осуществляется: - переменным током с частотой 50±1 Гц напряжением, В - постоянным током напряжением, В |
от 180 до 242 от 18 до 24 |
|
Электрическая мощность, потребляемая газосигнализатором, Вт, не более |
30 |
|
Рабочие условия эксплуатации: - диапазон температуры окружающей и анализируемой сред, °С - диапазон относительной влажности окружающей среды, % - диапазон атмосферного давления, мм рт.ст. |
от +5 до +45 от 10 до 90 от 650 до 790 |
|
Степень защиты оболочки корпуса газосигнализатора по ГОСТ 14254-2015 |
IP54 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
20 000 |
Знак утверждения типа
наносится типографическим способом или специальным штемпелем на титульный лист руководства по эксплуатации и на шильд-наклейку на газосигнализаторе.
Комплектность
|
Таблица 4 - Комплектность средства изме |
рений | |
|
Наименование |
Обозначение |
Количество |
|
Г азосигнализатор «АКОНИТ - МДЭА» |
ЕКРМ.413445.049 |
1 шт. |
|
Руководство по эксплуатации |
ЕКРМ. 413445.049РЭ |
1 экз. |
|
Паспорт |
ЕКРМ. 413445.049ПС |
1 экз. |
|
Методика поверки |
1 экз. | |
|
Ведомость ЗИП |
ЕКРМ. 413445.049ЗИ |
1 экз. |
Поверка
осуществляется по документу МП 74503-19 «Газосигнализаторы паров метилдиэтаноламина в воздухе «АКОНИТ - МДЭА». Методика поверки», утвержденному ОАО ФНТЦ «Инверсия» 07 июня 2018 г.
Основные средства поверки:
-рабочий эталон 1-го разряда - генератор газовых смесей ГДП-102, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 17431-09, в комплекте с источниками микропотока метилдиэтаноламина (ИМ-ГП-178-М-И), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 68336-17.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую поверхность газосигнализатора.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ЕКРМ.413445.049ТУ Газосигнализаторы паров метилдиэтаноламина в воздухе
«АКОНИТ - МДЭА» . Технические условия
