Газоанализаторы на токсичные и горючие газы М 03 (далее - газоанализаторы) в зависимости от варианта исполнения предназначены для оперативного автоматического непрерывного измерения степени взрывоопасности контролируемой среды, содержащей метан (СН4), горючие газы СхНу или метано-водородную смесь (СН4 + Н2), измерения объёмной доли метана (СН4), кислорода (О2), диоксида углерода (СО2), водорода (Н2), объемной или массовой доли оксида углерода (СО), сероводорода (H2S), оксида азота (NO), диоксида азота (NO2), массовой концентрации паров углеводородов, в том числе паров нефти и нефтепродуктов (далее - ПДК-УВ), фиксации в памяти с привязкой к реальному времени, а также сигнализации о достижении содержания определяемых компонентов установленных пороговых значений.

Информация по Госреестру

Основные данные
Номер по Госреестру 74458-19
Действует по 25.03.2029
Наименование Газоанализаторы на токсичные и горючие газы
Модель М 03
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ f7d0a416-d02e-659c-27f1-7db35a816bae
Производитель / Заявитель

Общество с ограниченной ответственностью «Научно-производственный центр автоматизации техники безопасности» (ООО «НПЦ АТБ»), г. Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 24157 (96%)
Неуспешных поверок (СИ непригодно) 882 (4 %)
Актуальность информации 14.12.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Газоанализаторы на токсичные и горючие газы М 03 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

74458-19: Описание типа
2025-74458-19-1.pdf
Скачать 1.2 MБ
74458-19: Методика поверки
2024-mp74458-19.pdf
Скачать 5.4 MБ

Описание типа

Назначение

Газоанализаторы на токсичные и горючие газы М 03 (далее - газоанализаторы) в зависимости от варианта исполнения предназначены для оперативного автоматического непрерывного измерения довзрывоопасной концентрации контролируемой среды, выраженной в % НКПР, содержащей метан (СН4), горючие газы СхНу (в том числе метан, углеводороды и водород) или метано-водородную смесь (СН4 + Н2), измерения объёмной доли метана (СН4), кислорода (О2), диоксида углерода (СО2), водорода (Н2), объемной доли (по заказу - массовой концентрации) оксида углерода (СО), сероводорода (H2S), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), аммиака (NH3), массовой концентрации паров углеводородов, в том числе паров нефти и нефтепродуктов (далее - ПДК-УВ), фиксации в памяти с привязкой к реальному времени, а также сигнализации о достижении содержания определяемых компонентов установленных пороговых значений.

Описание

Принцип действия газоанализаторов основан на следующих методах измерения:

- термокаталитический (ТК) по измерительным каналам СН4 (в диапазоне от 0 до 5 %, объемная доля), СхНу (горючие газы и пары, в том числе метан, пропан, бутан, гексан, водород), (СН4+Н2), Н2;

- термокондуктометрический (ТКМ) по измерительному каналу СН4 (в диапазоне от 5 до 100 %, объемная доля); по каналу СО2 в исполнениях М 03-05, М 03-06;

- электрохимический (ЭХ) по измерительным каналам СО, О2, H2S, NO, NO2, SO2, NH3;

- оптический инфракрасный (ИК) по измерительным каналам канала СО2, СН4, СхНу (горючие газы и пары, в том числе метан, пропан, бутан, гексан);

- фотоионизационный (ФИД) по измерительному каналу паров углеводородов (в том числе нефти и нефтепродуктов).

Для измерительного канала СхНу поверочным компонентом является метан.

Примечание - По заказу потребителя канал СхНу

- с термокаталитическим датчиком может калиброваться по пропану или бутану, или гексану, или водороду;

- с ИК датчиком может калиброваться по пропану или бутану, или гексану;

- с термокаталитическим и ИК-датчиком калибровка проводится по метану и водороду.

При этом поверочным компонентом будет газ, по которому произведена калибровка.

Для измерительного канала (СН4+Н2) поверочными компонентами являются метан и водород.

Для измерительного канала паров углеводородов, в том числе паров нефти и нефтепродуктов (далее по тексту - ПДК-УВ), поверочным компонентом является изобутилен.

Тип газоанализаторов - переносной, автоматический, многоканальный индивидуального пользования.

Газоанализаторы обеспечивают выполнение следующих функций:

- непрерывное измерение и цифровая индикация концентрации контролируемых компонентов;

- индикация и сигнализация, в зависимости от исполнения, о превышении установленных пороговых значений определяемых компонентов (звуковой, вибро и световой прерывистые сигналы);

- непрерывная автоматическая запись информации о концентрации определяемого компонента и параметрах работы газоанализатора в режиме реального времени в архивную память (функция «черного ящика»);

- фиксация результатов измерения концентрации контролируемого компонента по команде оператора (сразу или с задержкой) с занесением их в память газоанализатора;

- выборка и индикация зафиксированных значений из памяти газоанализатора;

- реализация функции «чёрного ящика» с привязкой к реальному времени;

- передача по инфракрасному порту в персональный компьютер информации, запомненной в режиме «чёрного ящика» или отдельно по команде оператора;

- индикация текущей даты и времени;

- индикация температуры окружающей среды;

- индикация атмосферного давления;

- индикация влажности;

- индикация и сигнализация неисправностей;

- управление зарядом, индикация и сигнализация о разряде аккумулятора;

- сигнализация о включенном состоянии;

- обеспечение информационного обмена с системами позиционирования шахт при установке в газоанализатор соответствующего модуля.

Способ забора пробы - диффузионный. Может комплектоваться устройствами пробоотбора.

Газоанализаторы выпускаются в исполнениях согласно таблице 1

Таблица 1 - Исполнения газоанализаторов

Обозначение

Наименование

Измерительные каналы с датчиками

Ех-маркировка

ТКД (ТКМД)

эхд

ИКД

ФИД

АТРВ.413411.001

М 03-01

СН4

СО, О2, H2S

СО2, СН4

-

РО Ех da ia I Ma X 0Ex da ia ПС T4 Ga X

АТРВ.413411.001-01

М 03-02

СхНу

СО, О2, H2S

СО2 или СхНу

-

РО Ех da ia I Ma X 0Ex da ia IIC T4 Gа X

АТРВ.413411.001-02

М 03-03

CH4+H2

СО, О2, H2S

СО2

-

РО Ех da ia I Ma X 0Ex da ia IIC T4 Gа X

АТРВ.413411.001-03

М 03-04

CH4, H2

СО, О2, H2S

СО2

-

РО Ех da ia I Ma X 0Ex da ia IIC T4 Gа X

АТРВ.413411.001-04

М 03-05

СхНу (или CH4), CO2 (ТКМД)

СО, О2, H2S,

NO, SO2,

СО2 или СхНу (или CH4), (СН4+СО2) или (СхНу+СО2)

-

РО Ех da ia I Ma X 0Ex da ia IIC T4 Gа X

АТРВ.413411.001-05

М 03-06

СхНу (или CH4), CO2 (ТКМД)

СО, О2, H2S, NO2, SO2,

СО2 или СхНу (или CH4), (СН4+СО2) или (СхНу+СО2)

-

РО Ех da ia I Ma X 0Ex da ia IIC T4 Gа X

АТРВ.413411.001-06

М 03-07

СхНу

СО, О2, H2S, NH3

-

ПДК-УВ

0Ex da ia IIC T4 Gа X

АТРВ.413411.001-07

М 03-08

-

СО, О2, H2S

СхНу

0Ex ia IIC T4 Gа Х

АТРВ.413411.001-08

М 03-09

-

СО, О2, H2S

СхНу (или CH4)

-

РО Ех ia I Ma X 0Ex ia IIC T4 Gа X

Продолжение таблицы 1________________________________________________________________________________________________

Примечания

1 Знак «-» означает отсутствие канала измерения; ТКД - термокаталитический датчик; ЭХД - электрохимический датчик; ИКД -оптический инфракрасный датчик; ФИД - фотоионизационный датчик; ТКМД - термокондуктометрический датчик; (СН4+СО2), (СхНу+СО2) - двухкомпонентные ИКД.

2 Количество каналов измерения в газоанализаторе (от 1 до 6 в зависимости от исполнения) определяется заказом потребителя.

3 При отсутствии в исполнениях газоанализатора М 03-01 ... М 03-07 канала измерения с ТКД и канала с двухкомпонентным ИКД Ех-маркировка должна соответствовать таблице 2.

4 Использование исполнений газоанализатора М 03-05, М 03-06 при наличии в них канала измерения СО2 (ТКМД) допускается только в шахтах и рудниках.

5 При установке в исполнениях М 03-05, М 03-06 двухкомпонентных ИКД Ех-маркировка газоанализаторов должна быть РО Ех ia I Ma X, 1Ex db ia ПС T4 Gb X.

6 По заказу потребителя в газоанализаторы могут устанавливаться модули системы позиционирования МСП-2, МСП-2.2, МСП-3; модули абонентские МАУ-П-15, МА-45; персональный транспондер IPT24-00-YY; метка интерфейсная газоанализатора RMG802.15.4 или другой аналогичный модуль, применение которого в газоанализаторах согласовано с органом сертификации в соответствии с требованиями ТР ТС 012/2011.

7 При установке в газоанализаторы М 03-01 . М 03-06, М 03-09 модулей системы позиционирования IPT24-00-YY или модулей абонентских МАУ-П-15, МА-45 Ех-маркировка газоанализаторов должна быть:

- РО Ех da ia I Ma X - для М 03-01 . М 03-06;

- РО Ех ia I Ma X - для М 03-09.

8 Использование исполнения М 03-01 с двумя ИК-датчиками допускается только во взрывоопасных зонах, требующих применения оборудования группы I (при этом Ех-маркировка должна быть РО Ех ia I Ma X).

Таблица 2 - Ех-маркировка газоанализаторов при отсутствии канала измерения с ТКД и канала с двухкомпонентным ИКД

Наименование

Ех-маркировка

М 03-01 ... М 03-06

РО Ех ia I Ma X 0Ex ia IIC T4 Ga X

М 03-07

0Ex ia IIC T4 Gа Х

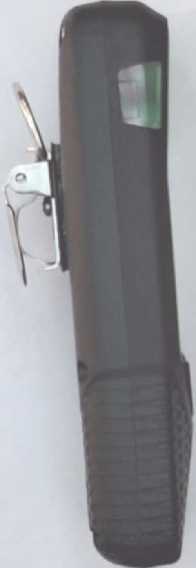

Общий вид газоанализаторов приведен на рисунке 1.

Место нанесения зав.№

вид спереди

вид сзади без клипсы ременной

вид сзади с клипсой ременной

вид сбоку с клипсой ременной

а) исполнения М 03-01 ... М 03-04, М 03-08, М 03-09

Место нанесения зав.№

вид спереди

вид сзади без клипсы ременной

вид сзади с клипсой ременной вид сбоку с клипсой ременной

б) исполнения М 03-05 ... М 03-07

Рисунок 1 - Общий вид газоанализаторов на токсичные и горючие газы М 03

Защита газоанализаторов от несанкционированного доступа обеспечивается спецвинтами. Пломбирование газоанализатора не предусмотрено.

Конструктивно газоанализатор представляет собой защитную оболочку из ударопрочного антистатичного обрезиненного пластика, состоящую из корпуса и крышки, которая крепится к корпусу шестью винтами.

В корпусе установлены плата измерительная, плата кнопок и блок питания, состоящий из Li-ионного аккумулятора и платы защиты.

Плата измерительная представляет собой 4-х слойную печатную плату, на которой установлены элементы электрической схемы газоанализатора, в том числе, в зависимости от исполнения, датчики определяемых компонентов.

По заказу потребителя в газоанализатор может устанавливаться радиомодуль, который представляет собой двухстороннюю печатную плату с установленными элементами электрической схемы. Конструктивно плата затянута в диэлектрическую оболочку, из которой выходят три провода, подключенные к розетке разъема. Радиомодуль размещается в свободном месте внутри корпуса газоанализатора и подсоединяется к установленной на плате измерения трёхконтактной вилке разъема.

В газоанализатор установлен вибромодуль, который представляет собой печатную плату с контактными площадками для подключения вибромотора. Плата вибромодуля соединяется с платой измерительной через пружинные контакты. Вибромотор и плата вибромодуля устанавливается на стенку корпуса.

На лицевой поверхности газоанализатора размещены:

- окно дисплея;

- отверстия для подачи газовой смеси к датчикам, выполненные в виде решетки, препятствующей прямому попаданию влаги на датчики;

- кнопки управления;

- окно звукоизлучателя (для исполнений М 03-01 ... М 03-04, М 03-08, М 03-09, рисунок 1а);

- тип газоанализатора;

- наименование изготовителя.

В верхней части крышки выделена светопроводящая зона для прохождения сигналов светодиода заряда аккумулятора и сигналов приемо-передатчика инфракрасного порта.

В верхней части боковых поверхностей крышки выделены светопроводящие зоны для прохождения сигналов светодиодов срабатывания порогов сигнализации.

На задней стенке корпуса расположены:

- шильд;

- окно звукоизлучателя (для исполнений М 03-05 . М 03-07, рисунок 1б);

- самозачищающиеся контакты для заряда аккумулятора блока питания;

- клипса ременная при наличии в заказе.

Заводской номер газоанализатора указывается на шильде, расположенном на задней стенке корпуса, типографским методом в цифровом формате. Место нанесения приведено на рисунке 1.

Нанесение знака поверки на газоанализаторы не предусмотрено.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее - ПО). Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Структурная схема ПО представлена на рисунке 2.

Основной функцией ПО является снятие сигналов с газовых датчиков и расчет на основании этих данных концентраций контролируемых компонентов воздуха. ПО обеспечивает контроль показателей, определяющих работоспособность всех подсистем газоанализатора. В случае обнаружения отклонения какого-либо параметра от заданной нормы будет выведено сообщение об отказе. Полученные данные выводятся на дисплей газоанализатора и в фоновом режиме записываются в кольцевой буфер. При нажатии на кнопки клавиатуры запускаются процедуры, выполняющие навигацию по пользовательскому меню.

Защита программного обеспечения от преднамеренных изменений обеспечивается путем крепления крышки газоанализатора к корпусу спецвинтами.

Защита программного обеспечения от непреднамеренных изменений обеспечивается отсутствием возможности изменения программного обеспечения и настроек газоанализатора без введения пароля.

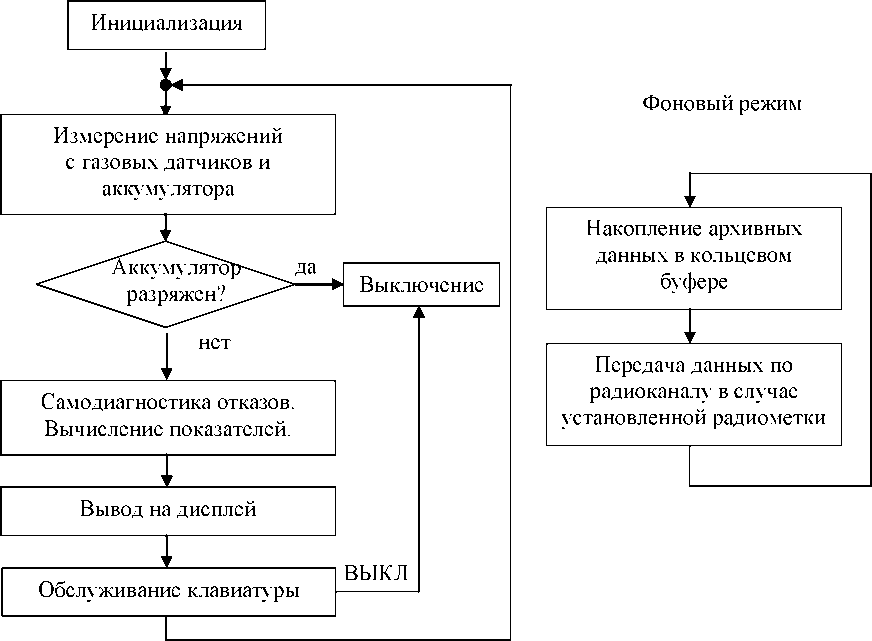

Рисунок 2 - Структурная схема ПО

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

m03 5.txt

Номер версии (идентификационный номер) ПО, не ниже

5

Цифровой идентификатор ПО

9582

Алгоритм вычисления цифрового идентификатора

CRC16

Конструкция газоанализаторов исключает возможность несанкционированного влияния на ПО газоанализаторов и измерительную информацию.

Технические характеристики

Диапазоны измерений, диапазоны показаний, цена единицы младшего разряда (ЕМР), пределы допускаемой основной погрешности (абсолютной Дд или относительной 6д) и вариации показаний соответствуют значениям, указанным в таблице 4.

Таблица 4 - Диапазоны измерений, диапазоны показаний, цена единицы младшего разряда, пределы допускаемой основной погрешности газоанализаторов и вариации показаний

Наименование

Канал измерения

Единица измерений

Диапазон показаний

ЕМР

Диапазон измерений

Пределы допускаемой основной погрешности

абсолютной (Дд)

относительной (5д)

М 03-01

СН4 (ТКД)

объемная доля, %

от 0 до 100

0,01

от 0 до 2,5

±0,1 об. д., %

-

0,1

от 5 до 100

±3,0 об. д., %

-

СН4 (ИКД)

от 0 до 100

0,01

от 10-6 до 5 включ.

±0,1 об. д., %

-

0,1

св. 5 до 100

±3,0 об. д., %

-

О2

от 0 до 30

0,1

от 0 до 30

±0,5 об. д., %

-

СО

объемная доля, млн 1

от 0 до 999

1,0

от 0 до 40 включ.

±4,0 млн-1

-

св. 40 до 400

-

±10 %

H2S

от 0 до 100

0,1

от 0 до 15 включ.

±1,5 млн-1

-

1,0

св. 15 до 100

-

±15 %

СО2 (ИКД)

объемная доля, %

от 0 до 100

0,01

от 0 до 1 включ.

±0,1 об. д., %

-

0,01

св. 1 до 5

-

±10 %

М 03-02

CxHy (ТКД)

% НКПР

от 0 до 100

1,0

от 0 до 100

±5,0 % НКПР

-

CxHy (ИКД)

% НКПР

от 0 до 100

1,0

от 0 до 100

±5,0 % НКПР

-

О2

объемная доля, %

от 0 до 30

0,1

от 0 до 30

±0,5 об. д., %

-

СО

объемная доля, млн 1

от 0 до 999

1,0

от 0 до 40 включ.

±4,0 млн-1

-

св. 40 до 400

-

±10 %

H2S

от 0 до 100

0,1

от 0 до 15 включ.

±1,5 млн-1

-

1,0

св. 15 до 100

-

±15 %

СО2 (ИКД)

объемная доля, %

от 0 до 5

0,01

от 0 до 1 включ.

±0,1 об. д., %

-

0,01

св. 1 до 5

-

±10 %

Продолжение таблицы 4

Наименование

Канал измерения

Единица измерений

Диапазон показаний

ЕМР

Диапазон измерений

Пределы допускаемой основной погрешности

абсолютной (Дд)

относительной (5д)

М 03-03

СН4+Н2

% НКПР

от 0 до 100

1,0

от 0 до 57

±5,0 % НКПР

-

О2

объемная доля, %

от 0 до 30

0,1

от 0 до 30

±0,5 об. д., %

-

СО

объемная доля, млн 1

от 0 до 999

1,0

от 0 до 40 включ.

±4,0 млн-1

-

св. 40 до 400

-

±10 %

H2S

от 0 до 100

0,1

от 0 до 15 включ.

±1,5 млн-1

-

1,0

св. 15 до 100

-

±15 %

СО2 (ИКД)

объемная доля, %

от 0 до 5

0,01

от 0 до 1 включ.

±0,1 об. д., %

-

0,01

св. 1 до 5

-

±10 %

М 03-04

СН4 (ТКД)

объемная доля, %

от 0 до 2,5

0,01

от 0 до 2,5

±0,1 об. д., %

-

H2

от 0 до 2,0

0,01

от 0 до 2,0

±0,2 об. д., %

-

О2

от 0 до 30

0,1

от 0 до 30

±0,5 об. д., %

-

СО

объемная доля, млн 1

от 0 до 999

1,0

от 0 до 40 включ.

±4,0 млн-1

-

св. 40 до 400

-

±10 %

H2S

от 0 до 100

0,1

от 0 до 15 включ.

±1,5 млн-1

-

1,0

св. 15 до 100

-

±15 %

СО2 (ИКД)

объемная доля, %

от 0 до 5

0,01

от 0 до 1 включ.

±0,1 об. д., %

-

0,01

св. 1 до 5

±10 %

Продолжение таблицы 4

Наименование

Канал измерения

Единица измерений

Диапазон показаний

ЕМР

Диапазон измерений

Пределы допускаемой основной погрешности

абсолютной (Дд)

относительной (5д)

М 03-05

СН4 (ИКД)

объемная доля, %

от 0 до 100

0,01

от 10-6 до 5 включ.

±0,1 об. д., %

-

0,1

св. 5 до 100

±3,0 об. д., %

-

СхНу (ТКД), СхНу (ИКД)

% НКПР

от 0 до 100

1,0

от 0 до 100

±5,0 % НКПР

-

СН4 (ТКД)

объемная доля, %

от 0 до 100

0,01

от 0 до 2,5

±0,1 об. д., %

-

0,1

от 5 до 100

±3,0 об. д., %

-

О2

от 0 до 30

0,1

от 0 до 30

±0,5 об. д., %

-

СО2 (ТКМД)

от 0 до 5

0,01

от 0 до 1 включ.

±0,1 об. д., %

-

0,01

св. 1 до 5

-

±10 %

СО2 (ИКД)

от 0 до 5

0,01

от 10-6 до 1 включ.

±0,1 об. д., %

-

0,01

св. 1 до 5

-

-

СО

объемная доля, млн-1

от 0 до 999

1,0

от 0 до 40 включ.

±4,0 млн-1

-

св. 40 до 400

-

±10 %

H2S

от 0 до 100

0,1

от 0 до 15 включ.

±1,5 млн-1

-

1,0

св. 15 до 100

-

±15 %

NO

от 0 до 100

0,1

от 0 до 20

±(0,5+0,15^Свх) млн-1

-

SO2

от 0 до 100

0,1

от 0 до 10 включ.

±0,9 млн-1

-

св. 10 до 20

-

±9 %

Продолжение таблицы 4

Наименование

Канал измерения

Единица измерений

Диапазон показаний

ЕМР

Диапазон измерений

Пределы допускаемой основной погрешности

абсолютной (Дд)

относительной (5д)

М 03-06

СН4 (ИКД)

объемная доля, %

от 0 до 100

0,01

от 10-6 до 5 включ.

±0,1 об. д., %

-

0,1

св. 5 до 100

±3,0 об. д., %

-

СхНу (ТКД), СхНу (ИКД)

% НКПР

от 0 до 100

1,0

от 0 до 100

±5,0 % НКПР

-

СН4 (ТКД)

объемная доля, %

от 0 до 100

0,01

от 0 до 2,5

±0,1 об.д., %

-

0,1

от 5 до 100

±3,0 об.д., %

-

О2

от 0 до 30

0,1

от 0 до 30

±0,5 об.д., %

-

СО2 (ТКМД)

от 0 до 5

0,01

от 0 до 1 включ.

±0,1 об. д., %

-

0,01

св. 1 до 5

-

±10 %

СО2 (ИКД)

от 0 до 5

0,01

от 10-6 до 1 включ.

±0,1 об. д., %

-

0,01

св. 1 до 5

-

-

СО

объемная доля, млн-1

от 0 до 999

1,0

от 0 до 40 включ.

±4,0 млн-1

-

св. 40 до 400

-

±10 %

H2S

от 0 до 100

0,1

от 0 до 15 включ.

±1,5 млн-1

-

1,0

св. 15 до 100

±15 %

NO2

от 0 до 100

0,1

от 0 до 20

±(0,5+0,15 •Свх) млн-1

-

SO2

от 0 до 100

0,1

от 0 до 10 включ.

±0,9 млн-1

-

св. 10 до 20

-

±9 %

Продолжение таблицы 4

Наименование

Канал измерения

Единица измерений

Диапазон показаний

ЕМР

Диапазон измерений

Пределы допускаемой основной погрешности

абсолютной (Дд)

относительной (5д)

М 03-07

СхНу (ТКД)

% НКПР

от 0 до 100

1,0

от 0 до 100

±5,0 % НКПР

-

О2

объемная доля, %

от 0 до 30

0,1

от 0 до 30

±0,5 об. д., %

-

СО

объемная доля, млн-1

от 0 до 999

1,0

от 0 до 40 включ.

±4,0 млн-1

-

св. 40 до 400

-

±10 %

H2S

от 0 до 100

0,1

от 0 до 15 включ.

±1,5 млн-1

-

1,0

св. 15 до 100

-

±15 %

NH3

от 0 до 999

1,0

от 0 до 35 включ.

±7 млн-1

-

св. 35 до 300

-

±20 %

ПДК-УВ

массовая концентрация, мг/м3

от 0 до 9999

1,0

от 0 до 400 включ.

±(10+0,125^Свх) мг/м'

-

св. 400 до 4000

-

±15 %

М 03-08

СхНу (ИКД)

% НКПР

от 0 до 100

1,0

от 0 до 100

±5,0 % НКПР

-

О2

объемная доля, %

от 0 до 30

0,1

от 0 до 30

±0,5 об. д., %

-

СО

объемная доля, млн 1

от 0 до 999

1,0

от 0 до 40 включ.

±4,0 млн-1

-

св. 40 до 400

-

±10 %

H2S

от 0 до 100

0,1

от 0 до 15 включ.

±1,5 млн-1

-

1,0

св. 15 до 100

-

±15 %

ПДК-УВ

массовая концентрация, мг/м3

от 0 до 9999

1,0

от 0 до 400 включ.

±(10+0,125^Свх) мг/м'

-

св. 400 до 4000

-

±15 %

Продолжение таблицы 4

Наименование

Канал измерения

Единица измерений

Диапазон показаний

ЕМР

Диапазон измерений

Пределы допускаемой основной погрешности

абсолютной (Дд)

относительной (5д)

М 03-09

О2

объемная доля, %

от 0 до 30

0,1

от 0 до 30

±0,5 об. д., %

-

СО

объемная доля, млн 1

от 0 до 999

1,0

от 0 до 40 включ.

±4,0 млн-1

-

св. 40 до 400

-

±10 %

H2S

от 0 до 100

0,1

от 0 до 15 включ.

±1,5 млн-1

-

1,0

св. 15 до 100

-

±15 %

СхНу (ИКД)

% НКПР

от 0 до 100

1,0

от 0 до 100

±5,0 % НКПР

-

СН4 (ИКД)

объемная доля, %

от 0 до 100

0,01

от 0 до 5 включ.

±0,1 об. д., %

-

0,1

св. 5 до 100

±3,0 об. д., %

-

Примечания

1 В исполнениях М 03-05, М 03-06 по заказу потребителя устанавливается или канал измерения СН4 (ТКД - термокаталитический датчик, ИКД - оптический инфракрасный датчик) или канал измерения СхНу (ТКД, ИКД). При установке двухкомпонентного ИКД (СН4+СО2) диапазон измерений канала СН4 по заказу потребителя может быть от 10-6 до 5 %, объемная доля, а диапазон показаний -от 0 до 5 %, объемная доля.

2 В исполнении М 03-09 по заказу потребителя устанавливается или канал измерения СН4 (ИКД) или канал измерения СхНу (ИКД).

3 Свх - значение концентрации определяемого компонента на входе газоанализатора.

4 Значения НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020.

5 По заказу потребителя результаты измерения концентрации оксида углерода, сероводорода, оксида азота, диоксида азота, диоксида серы, аммиака могут быть представлены в мг/м3. При этом параметры таблицы 4 и таблицы 5 нормируются в мг/м3 с учетом следующих формул:

- для СО  С, мг/м3 = 1,17 С, млн-1;         - для NO2 С, мг/м3 = 1,91 С, млн-1;

- для H2S С, мг/м3 = 1,42 С, млн-1;         - для SO2 C, мг/м3 = 2,66 С, млн-1;

- для NO  С, мг/м3 = 1,25 С, млн-1;         - для NH3 C мг/м3 = 0,71 С, млн-1.

6 Поверочными компонентами для измерительного канала (СН4+Н2) являются метан (СН4) и водород (Н2).

7 Поверочным компонентом для измерительного канала СхНу является метан (по заказу для канала СхНу с термокаталитическим датчиком - пропан, бутан или гексан, или водород, с ИК-датчиком - пропан, бутан или гексан, с ТКД и ИКД - метан и водород).

8 Поверочным компонентом для измерительного канала ПДК-УВ является изобутилен (i-C4H8).

9 Для каналов измерения СО2, NO, NO2, SO2 индикация концентрации вне диапазона измерения осуществляется с ЕМР, равной 1,0.

Диапазоны установки пороговых значений срабатывания предупредительной (ПОРОГ 1) и аварийной (ПОРОГ 2) сигнализации и значения порогов, устанавливаемых при выпуске из производства, по каналам измерения соответствуют таблице 5.

Таблица 5 - Диапазоны установки пороговых значений срабатывания сигнализации и

значения порогов, устанавливаемых при выпуске из производства

Канал измерений

Единица физической величины

Диапазон установки пороговых значений срабатывания сигнализации

Значения порогов срабатывания сигнализации при выпуске из производства

ПОРОГ 1

ПОРОГ 2

ПОРОГ 1

ПОРОГ 2

СН4 (ТКД)

Объемная доля, %

от 0,4 до 2,5

от 0,4 до 2,5

1,0

2,0

СН4 (ИКД)

Н2

от 0,4 до 2,0

от 0,4 до 2,0

0,8

1,6

СхНу

% НКПР

от 10 до 50

от 10 до 50

20

40

СН4+Н2

от 10 до 50

от 10 до 50

20

40

СО

Объемная доля, млн-1 (массовая концентрация, мг/м3)

от 2 до 400

от 2 до 400

17(20)

85(100)

H2S

от 2 до 100

от 2 до 100

7(10)

14(20)

О2

Объемная доля, %

от 10 до 30

от 10 до 30

20

18

СО2

от 0,5 до 5

от 0,5 до 5

1

1,5

NO

Объемная доля, млн-1 (массовая концентрация, мг/м3)

от 1 до 20

от 1 до 20

8 (10)

16 (20)

NO2

от 1 до 20

от 1 до 20

5 (10)

10 (20)

SO2

от 1 до 20

от 1 до 20

3,8 (10)

11,4 (30)

NH3

от 1 до 300

от 1 до 300

28 (20)

85 (60)

i-C4H8

массовая концентрация, мг/м3

от 10 до 4000

от 10 до 4000

300

2050

Пары нефти

от 10 до 4000

от 10 до 4000

300

2100

Пары бензина

от 10 до 4000

от 10 до 4000

100

1630

Пары диз.топлива

от 10 до 4000

от 10 до 4000

300

3460

Пары керосина

от 10 до 4000

от 10 до 4000

300

2100

Примечания

1 Значения порогов срабатывания сигнализации, отличных от устанавливаемых при выпуске из производства, указываются при заказе газоанализатора.

2 Установленные пороги срабатывания сигнализации фиксируются в паспорте на газоанализатор.

3 Значения порогов срабатывания сигнализации могут быть изменены при эксплуатации только на предприятии-изготовителе, в его региональных сервисных центрах или уполномоченным лицом эксплуатирующей организации.

Таблица 6 - Характеристики чувствительности газоанализаторов к влияющим факторам

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности газоанализаторов при изменении температуры окружающей и анализируемой среды в условиях эксплуатации от температуры, при которой определялась основная погрешность, в долях от пределов допускаемой основной погрешности:

- по измерительным каналам СН4 (ТКД), Н2, на каждые 10 °С

- по измерительным каналам СН4 (ИКД), СхНу (ИКД), СО2 (ИКД),

0,4

на каждые 10 °С

0,7

- по измерительному каналу СО2 (ТКМД), на каждые 10 °С

1,0

- по измерительному каналу СхНу (ТКД), на каждые 10 °С

0,3

- по измерительному каналу (СН4+Н2) на каждые 10 °С

0,5

- по измерительному каналу ПДК-УВ, на каждые 10 °С

0,3

- по остальным измерительным каналам

согласно

таблице 7

Пределы допускаемой дополнительной погрешности газоанализаторов от изменения  атмосферного  давления  в  условиях  эксплуатации  от

номинального значения давления (101,3 ± 4,0) кПа ((760 ± 30) мм рт. ст.) в долях пределов допускаемой основной погрешности:

- по измерительным каналам СН4 (ТКД), (СН4+Н2), Н2, СО, NO, СО2(ТКМД), ПДК-УВ

1,0

- по измерительным каналам СхНу (ТКД), NO2

0,5

- по измерительным каналам СН4 (ИКД), СхНу (ИКД), СО2 (ИКД)

2,0

- по измерительным каналам О2, I bS, SO2, NH3 на каждые 30 мм рт.ст.

0,2

Пределы допускаемой дополнительной погрешности газоанализаторов от изменения относительной влажности анализируемой среды в условиях эксплуатации, в долях от пределов допускаемой основной погрешности, на каждые 15 %:

- по измерительным каналам СН4 (ТКД), (СН4+Н2)

- по измерительным каналам СхНу (ТКД), Н2, СН4 (ИКД), СхНу (ИКД),

0,5

СО2(ИКД)

0,3

- по измерительному каналу СО2 (ТКМД)

1,0

- по измерительному каналу О2

0,1

- по измерительным каналам I I;S, NO, NO2, SO2, NH3

0,4

- по измерительным каналам СО, ПДК-УВ

0,2

Газоанализаторы по измерительным каналам СН4, СхНу, (СН4+Н2), Н2, СО, I HS, О2, СО2, NO, NO2, SO2, NH3 соответствуют требованиям к основной погрешности после воздействия перегрузки по определяемому компоненту. Газоанализаторы по измерительному каналу ПДК-УВ соответствуют требованиям к основной погрешности после воздействия перегрузки по изобутилену.

Содержание определяемого компонента при перегрузке, время воздействия

согласно

перегрузки, время восстановления после воздействия перегрузки

таблице 8

Продолжение таблицы 6

Наименование характеристики

Значение

Предел допускаемой суммарной дополнительной погрешности по каждому измерительному каналу от воздействия неопределяемых компонентов, указанных в таблице 9, в долях от пределов допускаемой основной погрешности

2,0

Газоанализаторы при принудительном отборе пробы соответствуют требованиям к основной погрешности при изменении расхода анализируемой газовой смеси в диапазоне от 0,3 л/мин до 0,5 л/мин.

Таблица 7 - Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды по измерительным каналам О2, СО, H2S, NO, NO2, SO2, NH

Измерительный канал

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды в условиях эксплуатации, в долях от пределов допускаемой основной погрешности

от -30 °С до +50 °С

от -20 °С до +50 °С

от -40 °С до -30 °С

О2

3

-

4

СО

2

-

3

H2S

2

-

3

NO, SO2 *

-

0,5 на каждые 10 °С

-

NO2, NH3 *

-

0,5 на каждые 10 °С

-

* в диапазоне от -40 до -20 °С не нормируется

Таблица 8 - Содержание определяемого компонента при перегрузке, время воздействия перегрузки, время восстановления после воздействия перегрузки____________________________

Измерительный канал

Верхний предел диапазона измерений

Содержание определяемого компонента при перегрузке

Время воздействия перегрузки, мин

Время восстановления, мин

СН4

2,5 %, об. дол.

50 %, об. дол.

3

20

СхНу

100 % НКПР

50 %, об. дол. (СН4)

3

20

(СН4+Н2)

57 % НКПР

50 %, об. дол. (СН4)

3

20

Н2

2 %, об. дол.

5 % в N2

3

20

СО

400 млн-1

600 млн-1

5

20

H2S

100 млн-1

120 млн-1

5

20

О2

30 %, об. дол.

50 %, об. дол.

10

5

СО2 (ИКД)

5 %, об. дол.

10 %, об. дол.

10

5

СО2 (ТКМД)

5 %, об. дол.

10 %, об. дол.

10

7

NO

20 млн-1

30 млн-1

5

20

NO2

20 млн-1

30 млн-1

5

20

SO2

20 млн-1

30 млн-1

5

20

NH3

300 млн-1

400 млн-1

5

20

ПДК-УВ

4000 мг/м3

4600 мг/м3

10

10

Примечание - Значения НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020

Таблица 9 - Содержание неопределяемых компонентов

Измерительный канал

Содержание неопределяемых компонентов

Объемная доля

СН4, %

СО, млн-1

H2S, млн-1

О2, %

СО2, %

NO, млн-1

NO2, млн-1

SO2, млн-1

NH3, млн-1

СН4 (ТКД)

-

-

20

10

5

10

10

10

200

СхНу (ТКД)

-

-

20

10

5

10

10

10

200

СН4 (ИКД)

-

300

20

10

5

10

10

10

200

СхНу (ИКД)

-

300

20

10

5

10

10

10

200

(СН4+Н2)

-

-

20

10

5

10

10

10

200

Н2

-

-

20

10

5

10

10

10

200

СО

2,0

-

20

10

5

10

10

10

10

H2S

2,0

30

-

10

5

10

10

-

-

О2

2,0

300

20

-

5

10

10

-

-

СО2

2,0

300

20

10

-

10

10

-

-

NO

2,0

300

20

10

5

-

10

-

10

NO2

2,0

300

20

10

5

10

-

10

10

SO2

1,0

300

-

10

5

10

10

-

-

NH3

1,0

300

-

10

5

10

10

-

-

ПДК-УВ

1,0

300

20

10

5

10

10

-

10

Примечание - Знак «-» означает, что по данному неопределяемому компоненту дополнительная погрешность не нормируется

Таблица 10 - Дополнительные метрологические характеристики

Наименование характеристики

Значение

Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности

0,5

Время прогрева газоанализаторов, включая время автоматической установки нуля и самотестирования, с, не более

- для исполнений М 03-05, М 03-06 с каналом измерения СО2 (ТКМД)

- для всех остальных исполнений

200

120

Пределы допускаемого времени установления показаний То,9, с, не более:

- по измерительным каналам СН4 (ТКД), Н2, СхНу(ТКД), (СН4+Н2)

- по измерительным каналам СН4 (ИКД), СхНу (ИКД), СО2 (ИКД)

- по измерительным каналам СО, О2

- по измерительным каналам СО2 (ТКМД), H2S, NO, NO2, NH3, SO2

- по измерительному каналу ПДК-УВ

20

40

30

45

10

Время срабатывания предупредительной и аварийной сигнализации, с, не более:

- по измерительным каналам СН4 (ТКД), Н2, (СН4+Н2)

- по измерительным каналам СН4 (ИКД), СхНу (ИКД), СО2

- по измерительному каналу СхНу (ТКД)

- по измерительным каналам СО, О2, H2S

- по измерительным каналам NO, NO2, SO2, NH3

- по измерительному каналу ПДК-УВ

10

20

20

15

30 8

Время работы без корректировки показаний по ГС в нормальных условиях, сут, не менее

Примечание - Для газоанализаторов М 03-01 - М 03-06,

М 03-09, используемых в угольных и нефтяных шахтах, сут, не менее

180

45

Время заряда блока питания газоанализатора, ч, не более

6

Газоанализаторы выдают звуковой и световой сигнал о разряде аккумулятора. Время работы газоанализаторов после выдачи сигнала о разряде аккумулятора при температуре от 0 до 50 °С, мин, не менее

25

Время непрерывной работы газоанализаторов без подзарядки блока питания при времени работы аварийной сигнализации не более 1 ч и времени работы подсветки не более 30 мин в зависимости от температуры окружающей среды и состава газоанализатора (набор сенсоров)

согласно таблице 11

Сигнализация о включенном состоянии

короткий световой сигнал один раз в 7 с и короткий звуковой и световой сигнал один раз в 2 мин

Уровень звукового давления, развиваемого звуковым излучателем газоанализатора на расстоянии 1 м, дБ, не менее

85

Газоанализаторы устойчивы при изменении пространственного положения

на 360 ° вокруг каждой из трех взаимно перпендикулярных осей

Таблица 11 - Время непрерывной работы газоанализаторов без подзарядки блока питания

Типы сенсоров, входящих в состав газоанализатора

Время работы без подзарядки блока питания, ч, при температуре окружающей среды

(20 ± 5) °С

- 40 °С

ЭХД-ИКД-ФИД

60

20

ЭХД-ТКД-ИКД

60

20

ЭХД-ТКМД-ИКД

60

20

ЭХД-ТКД-ФИД

35

15

ЭХД

85

30

ЭХД-ТКД

65

25

Таблица 12 - Основные технические характеристики

Наименование характеристики

Значение

Электрическое питание от встроенного блока питания с номинальным напряжением, В

3,7

Габаритные размеры газоанализаторов, мм, не более: - высота

158

- ширина

69

- длина

33

- длина с клипсой ременной

49

Масса, в зависимости от исполнения, г, не более

240±40

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +50

- относительная влажность, %

до 100 % при температуре 35 °С

- атмосферное давление кПа

от 80 до 120

мм рт. ст.

от 600 до 900

для исполнений М 03-05, М 03-06 кПа

от 80 до 130

мм рт. ст.

от 600 до 975

- содержание пыли, г/м3, не более:

1) для газоанализаторов с каналом ПДК-УВ

10-2

2) для газоанализаторов без канала ПДК-УВ

2

- скорость движения газовоздушного потока, м/с

8

- рабочее положение

произвольное

- синусоидальная вибрация:

с амплитудой смещения, мм

0,35

частотой, Гц

от 5 до 35

Продолжение таблицы 12

Наименование характеристики

Значение

- содержание вредных веществ в контролируемой среде каталитических ядов, снижающих каталитическую активность чувствительных элементов (ЧЭ) термокаталитических датчиков метана; агрессивных веществ, разрушающих огнепреградитель, токоподводы и ЧЭ датчиков, не должно превышать предельно-допустимых концентраций (ПДК) согласно ГОСТ 12.1.005-88

Назначенный срок службы, лет

10

Средний срок службы датчиков, лет:

- ТКД, ТКМД, ЭХД

- ИКД

- ФИД (при работе газоанализатора не более 8 ч в сутки)

3

10

2

Средняя наработка на отказ, ч

30000

Степень защиты корпуса газоанализаторов от доступа к опасным частям, от попадания внутрь внешних твердых предметов и от проникновения воды по ГОСТ 14254-2015

IP67

По устойчивости к воздействию климатических факторов газоанализаторы соответствуют исполнению УХЛ категории 2 по ГОСТ 15150-69 для работы в диапазоне температур от -40 °С до +50 °С

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.

Комплектность

Таблица 13 - Комплектность газоанализаторов

Наименование

Обозначение

Количество

Примечание

Газоанализатор на токсичные и горючие газы М 03

-

1 шт.

Согласно исполнению

Руководство по эксплуатации

АТРВ.413411.001 РЭ

1 экз.

*)

Методика поверки

-

1 экз.

*)

Паспорт

АТРВ.413411.001 ПС

1 экз.

Насадка

АТРВ.305312.003

1 шт.

Согласно исполнению

Насадка

АТРВ.305312.004

1 шт.

Чехол

-

1 шт.

По заказу

Упаковка

-

1 шт.

Продолжение таблицы 12

Наименование

Обозначение

Количество

Примечание

Примечания

1 По заказу предприятие-изготовитель поставляет:

- термокаталитические датчики (на СН4, СхНу, (СН4+Н2)) взамен отработавших свой ресурс;

- термокондуктометрические датчики взамен отработавших свой ресурс;

- электрохимические ячейки (датчики на СО, О2, H2S, NO, NO2, SO2, NH3) взамен отработавших свой ресурс;

- ИК-датчики на СО2, СН4, СхНу взамен отработавших свой ресурс;

- ФИД взамен отработавших свой ресурс;

- устройство   зарядное   приборное   УЗП1-М03   АТРВ.436231.003   или

УЗП10-М03 АТРВ.436231.004 (на партию газоанализаторов);

- побудитель расхода АТРВ.418315.001;

- ИК-адаптер АТРВ.422411.001 и CD-диск с программным обеспечением.

2 Элементы, отмеченные знаком «*)» поставляются по одному на каждые пять газоанализаторов, но не менее одного на партию.

Сведения о методах измерений

приведены в разделе 1 «Описание и работа» руководства по эксплуатации АТРВ.413411.001 РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний;

ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ТУ 4215-019-76434793-18. Газоанализаторы на токсичные и горючие газы М 03. Технические условия.

Другие Газоанализаторы

74503-19
"АКОНИТ-МДЭА" Газосигнализаторы паров метилдиэтаноламина в воздухе
Общество с ограниченной ответственностью «Научно-производственная фирма «ИНКРАМ» (ООО НПФ «ИНКРАМ»), г. Москва
Г азосигнализаторы паров метилдиэтаноламина в воздухе «АКОНИТ - МДЭА» предназначены для непрерывного измерения массовой концентрации метилдиэтаноламина C5H13NO2 в воздухе рабочей зоны и сигнализации о превышении установленного значения массовой конце...
74674-19
Tiger-i 2000 HCN Газоанализаторы
Фирма "Tiger Optics, LLC", США
Г азоанализаторы Tiger-i 2000 HCN предназначены для измерений объёмной доли цианистого водорода (HCN) в воздушных средах.
74682-19
СГА Газоанализаторы стационарные
Общество с ограниченной ответственностью «Современные технические решения» (ООО «СТР»), Кемеровская область-Кузбасс, г. Кемерово
Газоанализаторы стационарные СГА (далее - газоанализаторы) предназначены для измерения объемной доли метана, кислорода, оксида и диоксида углерода, температуры и абсолютного давления воздуха рабочей зоны в шахтах, опасных по газу и пыли.
74811-19
SP, мод. SP-1102, SP-2102 Plus, SP-1104 Plus, SP-2104 Plus Газоанализаторы стационарные
Фирма "RAE Systems Inc.", США; завод-изготовитель "RAE Systems (Shanghai) Co., Ltd.", Китай
Газоанализаторы стационарные серии SP, модели: SP-1102, SP-2102 Plus, SP-1104 Plus, SP-2104 Plus (далее - газоанализаторы) предназначены для измерения и передачи информации о концентрациях горючих газов, кислорода, токсичных газов CO, H2S, SO2, NH3 и...
74812-19
ГТМК-18 Газоанализаторы
НПП "Антекс-Автоматик", УКРАИНА, г.Северодонецк
Газоанализаторы ГТМК-18 (далее - газоанализаторы) предназначены для автоматического непрерывного измерения и выдачи на измерительные и регистрирующие приборы информации об объемной доле кислорода (О2, %) в двухкомпонентных газовых смесях: кислород-аз...
