Газоанализаторы стационарные СГА
| Номер в ГРСИ РФ: | 74682-19 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "Современные технические решения", г.Кемерово |
Газоанализаторы стационарные СГА (далее - газоанализаторы) предназначены для измерения объемной доли метана, кислорода, оксида и диоксида углерода, температуры и абсолютного давления воздуха рабочей зоны в шахтах, опасных по газу и пыли.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74682-19 |
| Действует | по 10.04.2029 |
| Наименование | Газоанализаторы стационарные |
| Модель | СГА |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e5671603-ab1e-4e26-16c8-6dd67fb1f4c2 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Современные технические решения» (ООО «СТР»), Кемеровская область-Кузбасс, г. Кемерово
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
7776
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7758 (100%) |
| Неуспешных поверок (СИ непригодно) | 18 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
74682-19: Описание типа
2024-74682-19-1.pdf
|
Скачать | 604.7 КБ | |
|
74682-19: Методика поверки
2024-mp74682-19.pdf
|
Скачать | 4.1 MБ |
Описание типа
Назначение
Газоанализаторы стационарные СГА (далее по тексту - газоанализаторы) предназначены для измерения объемной доли метана, кислорода, оксида и диоксида углерода, температуры и абсолютного давления воздуха рабочей зоны в шахтах, опасных по газу и пыли.
Описание
Газоанализаторы являются многоканальными автоматическими приборами непрерывного действия. Предназначены для работы в подземных выработках угольных шахт, опасных по газу (метан) и угольной пыли. Газоанализаторы обеспечивают непрерывное измерение концентрации определяемого компонента (измеряемого параметра) с выводом измеренной информации на дисплей, преобразование измеренных значений в аналоговый сигнал и цифровой код с передачей по интерфейсу RS-485, световую сигнализацию превышения пороговых значений.
Газоанализаторы имеют следующие модификации:
- СГА-М1 - предназначен для измерения концентрации определяемого компонента газа;
- СГА-М2 - предназначен для измерения температуры, абсолютного давления и показаний относительной влажности.
Конструктивно газоанализатор состоит из следующих блоков:
- блок индикации СГА-М1.1 (блок индикации содержит экран, световую и звуковую сигнализацию, клеммный отсек, «магнитные» кнопки) - для модификаций СГА-М1, СГА-М2;
- выносной блок датчиков СГА-М1.2 (блок содержит один датчик для измерения концентрации определяемого компонента газа) - для модификации СГА-М1;
- выносной блок датчиков СГА-М2.2 (блок содержит датчики для измерения температуры, абсолютного давления и показаний относительной влажности) -для модификации СГА-М2.
Блок датчиков СГА-М1.2 (СГА-М2.2) может монтироваться непосредственно на блок индикации СГА-М1.1 или соединяться с ним кабелем длиной не более 30 метров.
Блоки датчика СГА-М1.2 выпускаются в модификациях согласно таблице 1. Блоки датчика СГА-М2.2 выпускаются в модификациях согласно таблице 2. Передняя панель блока индикации в зависимости от определяемого компонента (измеряемого параметра) имеет различные цвета. Электрическое питание газоанализаторов осуществляется от искробезопасного источника питания напряжением от 7 до 15,9 В постоянного тока или от 12 до 15 В переменного тока.
Таблица 1 - Модификации блока датчика СГА-М1.2
|
Модификация блока СГА-М1.2 |
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Тип первичного преобразователя |
Цвет передней панели блока индикации | |||
|
СГА-М1.2/СН4-1О |
метан (СН4) |
от 0 до 5 % |
Оптический |
ООО «СТР» СТАЦИОНАРНЫЙ : ■ ДАТЧИК МЕТАНА |
1 3 | ||
|
СГА-М1.2/СН4- 2ТК |
метан (СН4) |
от 0 до 2,5 % |
Термокаталитический |
ООО «СТР» СТАЦИОНАРНЫЙ , ГАЗОАНАЛИЗАТОР СГА i ’ 1 ДАТЧИК МЕТАНА | | |||
|
СГА-М1.2/СН4-3О |
метан (СН4) |
от 0 до 100 % |
Оптический |
ООО «СТР» СТАЦИОНАРНЫЙ ГАЗОАНАЛИЗАТОР СГА | ■ ДАТЧИК МЕТАНА ] |
3 | ||
|
СГА-М1.2/СО2-1 |
диоксид углерода (СО) |
от 0 до 5 % |
Оптический |
ООО .СТР. СТАЦИОНАРНЫЙ ГАЗОАНАЛИЗАТОР СТА ДАТЧИК ДИОКСИДА УГЛЕРОДА оог-1 | |||
|
СГА-М1.2/СО2-2 |
диоксид углерода (СО) |
от 0 до 20 % |
Оптический |
ООО «СТР. СТАЦИОНАРНЫЙ ГАЗОАНАЛИЗАТОР СГА ДАТЧИК ДИОКСИДА УГЛЕРОДА | |||
|
СГА-М1.2/СО-1 |
оксид углерода (СО) |
от 0 до 100 млн-1 |
Электрохимический |
ООО «СТР» СТАЦИОНАРНЫЙ ГАЗОАНАЛИЗАТОР СГА ^^В | |||
|
И | |||||||
|
ДАТЧИК ОКСИДА УГЛЕРОДА , |
— | ||||||
|
СГА-М1.2/СО-2 |
оксид углерода (СО) |
от 0 до 1000 млн-1 |
Электрохимический |
ООО «СТР» СТАЦИОНАРНЫЙ ГАЗОАНАЛИЗАТОР СГА 4 | |||
|
■ ДАТЧИК ОКСИДА УГЛЕРОДА 1 со-г | |||||||
|
СГА-М1.2/СО-3 |
оксид углерода (СО) |
от 0 до 5000 млн-1 |
Электрохимический |
ООО «СТР» СТАЦИОНАРНЫЙ | |||
|
датчик оксида углерода 1 С0-1 |
— | ||||||
|
СГА-М1.2/О2 |
кислород (О2) |
от 0 до 25 % |
Электрохимический |
ООО «СТР» СТАЦИОНАРНЫЙ ГАЗОАНАЛИЗАТОР СГА J | |||
|
Н| |
3 | ||||||
Таблица 2 - Модификации блока датчика СГА-М2.2
|
Модификация блока СГА-М2.2 |
Измеряемый параметр |
Диапазон измерений |
Цвет передней панели блока индикации |
|
температура воздуха |
от -20 до +50 °С |
■И ООО «СТР» МВ gW СТАЦИОНАРНЫЙ Kals ||||| ГАЗОАНАЛИЗАТОР СГА ^^В 1||| | |
|
СГА-М2.2/ТРН |
абсолютное давление воздуха |
от 80 до 120 кПа |
■LH |
Принцип измерений газоанализаторов по измерительным каналам:
- объемной доли метана (модификации СН4-1О, СН4-3О) и диоксида углерода -оптический, основанный на избирательном поглощении инфракрасного излучения молекулами анализируемого газа в области длин волн от 3,3 до 3,4 мкм;
- объемной доли метана (модификация СН4-2ТК) - термокаталитический, основанный на беспламенном сжигании (окислении) метана на поверхности каталитически активного элемента и измерении количества выделившегося при этом тепла, которое при поддержании постоянства условий тепломассообмена пропорционально концентрации метана в анализируемом воздухе;
- объемной доли кислорода и оксида углерода - электрохимический, анализируемый газ вступает в химическую реакцию с электролитом, заполняющим ячейку датчика.
Газоанализаторы имеют цифровой выходной сигнал (интерфейс RS-485, протокол обмена Modbus RTU) и аналоговый выходной сигнал в диапазоне от 0,4 до 2 В. Газоанализаторы с аналоговым выходным сигналом обеспечивают преобразование объемной доли определяемого компонента (измеряемого параметра) в выходные электрические сигналы в соответствии с функциями преобразования, приведенными в таблице 3.
Таблица 3 - Функции преобразования газоанализаторов
|
Модификация блока СГА-Мх.2 |
Определяемый компонент или измеряемый параметр |
Диапазон измерений |
Функция преобразования |
|
СГА-М1.2/СН4-1О |
метан (СН4) |
от 0 до 5 % об. |
Ивых=0,32^С+0,4 |
|
СГА-М1.2/СН4-2ТК |
метан (СН4) |
от 0 до 2,5 % об. |
Ивых=0,64^С+0,4 |
|
СГА-М1.2/СН4-3О |
метан (СН4) |
от 0 до 100 % об. |
Ивых=0,016<+0,4 |
|
СГА-М1.2/СО2-1 |
диоксид углерода (СО) |
от 0 до 5 % об. |
Ивых=0,32^С+0,4 |
|
СГА-М1.2/СО2-2 |
диоксид углерода (СО) |
от 0 до 20 % об |
Ивых=0,08^+0,4 |
|
СГА-М1.2/СО-1 |
оксид углерода (СО) |
от 0 до 100 млн-1 |
Ивых=0,016<+0,4 |
|
СГА-М1.2/СО-2 |
оксид углерода (СО) |
от 0 до 1000 млн-1 |
Ивых=0,0016^С+0,4 |
|
СГА-М1.2/СО-3 |
оксид углерода (СО) |
от 0 до 5000 млн-1 |
Ивых=0,00032<+0,4 |
|
СГА-М1.2/О2 |
кислород (О2) |
от 0 до 25 % об. |
Ивых=0,064<+0,4 |
|
СГА-М2.2/ТРН |
температура воздуха |
от -20 до +50 °С |
Пвых=0,02286 • (Т+20)+0,4 |
|
абсолютное давление |
от 80 до 120 кПа |
Пвых=0,04<Р-80)+0,4 |
Примечание - С - измеренное значение концентрации определяемого компонента, Т -измеренное значение температуры воздуха, Р - измеренное значение абсолютного давления
Газоанализаторы выполнены во взрывозащищенном исполнении с видами взрывозащиты «искробезопасная электрическая цепь «ia», применением взрывонепроницаемой оболочки и могут применяться в угольных шахтах, опасных по газу (метан) и пыли, а также во взрывоопасных зонах помещений и наружных установок, согласно маркировке взрывозащиты.
Внешний вид газоанализатора представлен на рисунке 1.
Блок индикации газоанализаторов СГА-М1.1 на левой боковой стенке корпуса имеет табличку с маркировкой. Заводской номер состоит из четырех цифр в формате ХХХХ, наносится на маркировочную табличку методом лазерной гравировки. Ограничение несанкционированного доступа к внутренним элементам блока индикации газоанализатора осуществляется путем установки защитной пломбы в отверстия, расположенные на корпусе блока индикации.
Блок датчиков газоанализаторов СГА-М1.2, СГА-М2.2 на боковой стенке имеет маркировку, которая содержит знак утверждения типа и заводской номер, нанесенные методом лазерной гравировки. Заводской номер состоит из четырех цифр в формате ХХХХ и совпадает с заводским номером, нанесенным на блок индикации. Ограничение несанкционированного доступа к внутренним элементам блока датчика газоанализатора осуществляется путем установки защитной пломбы в виде наклейки на отверстие, стопорного винта в корпусе блока датчиков.
Нанесение знака поверки на газоанализаторы не предусмотрено. Места нанесения знака утверждения типа, заводского номера и защитных пломб указаны на рисунке 2.

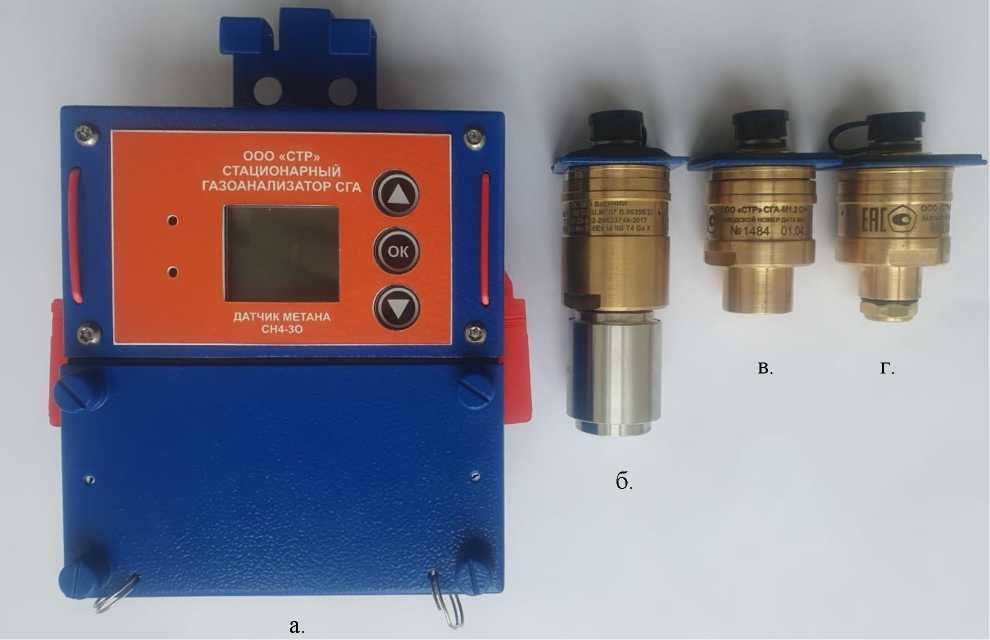

Рисунок 1 - Внешний вид газоанализаторов
(а - блок индикации СГА-М1.1; б, в - блок датчиков СГА-М1.2;
г - блок датчиков СГА-М2.2)

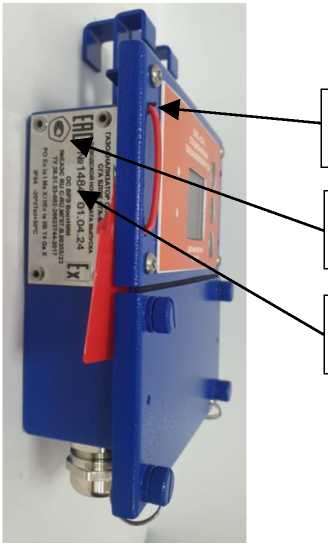

Место нанесения знака
Место нанесения заводского
Место нанесения защитной пломбы
утверждения типа
номера

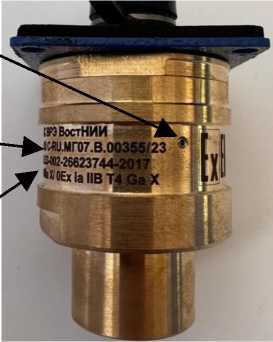

Рисунок 2 - Места нанесения знака утверждения типа, заводского номера и защитных пломб
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) газоанализаторов состоит из двух частей - основной (программы управления измерением) и дополнительной (подпрограмма тестирования цифрового выходного сигнала) и имеет древовидную структуру. Навигация по меню осуществляется кнопками, расположенными на лицевой панели блока СГА-М1.1. ПО устанавливается в газоанализаторах на заводе-изготовителе во время производственного цикла. Конструкция газоанализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные приведены в таблице 4.
Таблица 4 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SGA.bin |
|
Номер версии (идентификационный номер) ПО |
Ver.l.x |
|
Цифровой идентификатор ПО |
0x438EF3A3 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
Примечание - Цифровой идентификатор указан для номера версии ПО 1.01 | |
Технические характеристики
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли метана, модификация СН4-1О, % об. доля |
от 0 до 5 |
|
Диапазон измерений объемной доли метана, модификация СН4-2ТК, % об. доля |
от 0 до 2,5 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли метана, модификация СН4-3О, % об. доля |
от 0 до 100 |
|
Диапазон измерений объемной доли оксида углерода, модификация СО-1, млн-1 |
от 0 до 100 |
|
Диапазон измерений объемной доли оксида углерода, модификация СО-2, млн-1 |
от 0 до 1000 |
|
Диапазон измерений объемной доли оксида углерода, модификация СО-3, млн-1 |
от 0 до 5000 |
|
Диапазон измерений объемной доли диоксида углерода, модификация СО2-1, % об. доля |
от 0 до 5 |
|
Диапазон измерений объемной доли диоксида углерода, модификация СО2-2, % об. доля |
от 0 до 20 |
|
Диапазон измерений объемной доли кислорода, % об. доля |
от 0 до 25 |
|
Диапазон измерений температуры окружающего воздуха, °С |
от -20 до +50 |
|
Диапазон измерений абсолютного давления воздуха, кПа |
от 80 до 120 |
|
Диапазон показаний относительной влажности, % |
от 15 до 98 |
|
Пределы основной допускаемой погрешности измерений объемной доли метана, модификация СН4-1О: - абсолютной в диапазоне измерений от 0 до 2,5 % об. доля включ., % об. доля; - относительной в диапазоне измерений св. 2,5 до 5 % об. доля, % |
±0,1 ±5 |
|
Пределы основной допускаемой абсолютной погрешности измерений объемной доли метана, модификация СН4-2ТК, % об. доля |
±0,1 |
|
Пределы основной допускаемой погрешности измерений объемной доли метана, модификация СН4-3О: - абсолютной в диапазоне измерений от 0 до 2,5 % об. доля включ., % об. доля; - относительной в диапазоне измерений св. 2,5 до 100 % об. доля, % |
±0,1 ±5 |
|
Пределы основной допускаемой абсолютной погрешности измерений объемной доли оксида углерода, модификация СО-1, СО-2, СО-3, млн-1 |
±(2+0,1-С) |
|
Пределы основной допускаемой погрешности измерений объемной доли диоксида углерода, модификация СО2-1: - абсолютной в диапазоне измерений от 0 до 1 % об. доля включ., % об. доля; - относительной в диапазоне измерений св. 1 до 5 % об. доля, % |
±0,1 ±10 |
|
Пределы основной допускаемой погрешности измерений объемной доли диоксида углерода, модификация СО2-2: - абсолютной в диапазоне измерений от 0 до 1 % об. доля включ., % об. доля; - относительной в диапазоне измерений св. 1 до 20 % об. доля, % |
±0,1 ±10 |
|
Пределы основной допускаемой абсолютной погрешности измерений объемной доли кислорода, модификация О2, % об. доля, % |
±0,5 |
|
Пределы допускаемой дополнительной погрешности каналов измерений от изменения температуры окружающей среды на каждые 10 °C в пределах условий эксплуатации, в долях от пределов допускаемой основной погрешности: СН4-1О; СН4-2ТК; СН4-3О; CO-1; CO-2; CO-3; СО2-1; СО2-2; О2 |
0,5 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности измерений от изменения атмосферного давления на каждые 8 кПа в пределах условий эксплуатации, в долях от пределов допускаемой основной погрешности: СН4-1О; СН4-2ТК; СН4-ЗО; CO-1; CO-2; CO-3; СО2-1; CO2-2; О2 |
0,5 |
|
Пределы допускаемой дополнительной погрешности измерений от изменения относительной влажности на каждые 5 % в пределах условий эксплуатации, в долях от пределов допускаемой основной погрешности: СН4-1О; СН4-2ТК; СН4-3О; CO-1; CO-2; CO-3; СО2-1; СО2-2; О2 |
0,5 |
|
Пределы допускаемой абсолютной погрешности измерения по каналу температуры, °С |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерения по каналу абсолютного давления, кПа |
±1 |
|
Время установления показаний То,9, с, не более модификация: СН4-2ТК; СН4-1О; СН4-3О CO-1; CO-2; CO-3; СО2-1; СО2-2; 02 |
10 15 30 |
|
Время работы без ручной корректировки показаний, сут., не менее модификация: СН4-1О; СН4-2ТК; СН4-3О CO-1; CO-2; CO-3; С02-1; СО2-2; 02 |
30 60 |
|
Нормальные условия измерений: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность воздуха, % |
от +15 до +25 от 96 до 104 от 40 до 60 |
Таблица 6 - Технические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Габаритные размеры, (Д*Ш*В), мм, не более: - блок индикации СГА М1.1 - блок датчиков СГА М1.2 - блок датчиков СГА М2.2 |
210x140x55 115x40x40 90x40x40 |
|
Масса, кг, не более |
1,3 |
|
Электрическое питание, В: - источник питания постоянного тока, В - источник питания переменного тока, В |
от 7 до 15,9 от 12 до 15 |
|
Потребляемая мощность, НА. не более |
4 |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность воздуха, % |
от -20 до +50 от 80 до 120 от 15 до 98 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP 54 |
|
Маркировка взрывозащиты |
РО Ex ia da I Ма X/ 0Ex ia da IIB T4 Ga X или РО Ex ia I Ma X/ 0Ex ia IIB T4 Ga X |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и методом лазерной гравировки на маркировочную табличку на корпусе блока индикации и блока датчиков газоанализатора.
Комплектность
Комплектность газоанализаторов приведена в таблице 8.
Таблица 8 - Комплектность газоанализатора
|
Наименование |
Обозначение |
Количество |
|
Стационарный газоанализатор блок СГА-М1.1 |
- |
1 шт. |
|
Стационарный газоанализатор блок СГА-М1.2 |
- |
по заказу |
|
Стационарный газоанализатор блок СГА-М2.2 |
- |
по заказу |
|
Упаковка |
- |
1 шт. |
|
Насадка для градуировки |
- |
по заказу |
|
Методика поверки |
- |
1 экз. |
|
Паспорт |
СГА 001.001.001.ПС |
1 экз. |
|
Руководство по эксплуатации |
СГА 001.001.001.РЭ |
по заказу |
|
Копия сертификата соответствия ТР ТС 012/2011 |
- |
1 экз. |
Сведения о методах измерений
приведены в п. 2.3 «Работа с прибором» документа СГА 001.001.001.РЭ «Газоанализаторы стационарные СГА. Руководство по эксплуатации».
Нормативные документы
ТУ 26.51.53-002-26623744-2017 Газоанализаторы стационарные СГА. Технические условия;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие
технические условия;
ГОСТ 14254-2015 (IEC 60529:2013) Степени защиты, обеспечиваемые оболочками (Код IP);
ГОСТ 31610.0-2019 (IEC 60079-0:2017) Взрывоопасные среды. Часть 0.
Оборудование. Общие требования;
ГОСТ 31610.11-2014 (IEC 60079-11:2011) Взрывоопасные среды. Часть 11.
Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i».
Другие Газоанализаторы
