Осциллографы С1-178
| Номер в ГРСИ РФ: | 73842-19 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | ЗАО "Супертехприбор", г.Мытищи |
Осциллографы С1-178 (далее - осциллографы) предназначены для наблюдения, измерений, математической обработки и регистрации параметров сигналов в полосе частот до 100 МГц в двухканальном режиме при разработке, производстве, испытаниях, техническом обслуживании и ремонте радиоэлектронных систем, поверке средств измерений в условиях организаций, предприятий, ремонтных органов и метрологических лабораторий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 73842-19 |
| Наименование | Осциллографы |
| Модель | С1-178 |
| Страна-производитель | РОССИЯ |
Производитель / Заявитель
Закрытое акционерное общество "Супертехприбор" (ЗАО "Супертехприбор"), г. Мытищи, Московская обл.
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 1 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 73842-19: Описание типа СИ | Скачать | 10.5 MБ | |
| 73842-19: Методика поверки | Скачать | 27.8 MБ |
Описание типа
Назначение
Осциллографы С1-178 (далее - осциллографы) предназначены для наблюдения, измерений, математической обработки и регистрации параметров сигналов в полосе частот до 100 МГц в двухканальном режиме при разработке, производстве, испытаниях, техническом обслуживании и ремонте радиоэлектронных систем, поверке средств измерений в условиях организаций, предприятий, ремонтных органов и метрологических лабораторий.
Описание
Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала, записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране осциллографа.
Конструктивно осциллографы выполнены в виде моноблочного прибора в корпусе «Надел-85», имеют два входных канала для исследования формы электрических сигналов в реальном масштабе времени с верхней граничной частотой до 100 МГц в двухканальном режиме в диапазоне напряжений от 1 мВ до 300 В и временных параметров сигналов в диапазоне от 2 нс до 5 с, визуального наблюдения, измерения амплитудных и временных параметров сигналов. Осциллограф обеспечивает автоматизированное управление всеми параметрами (передачу оцифрованных значений сигналов, регистрацию заданных параметров) через интерфейс USB. Изображения экрана и табличные текстовые файлы могут сохраняться на стандартных картах памяти.
Осциллографы по условиям эксплуатации относятся к группе 1.1 ГОСТ РВ 20.39.304-98 климатического исполнения УХЛ в части воздействия климатических факторов с пределами рабочих температур от минус 10 до плюс 40 °C и к группе 1.3 ГОСТ РВ 20.39.304-98 в части воздействия механических факторов.
Общий вид осциллографов и место нанесения знака утверждения типа приведены на рисунке 1. Места пломбировки от несанкционированного доступа показаны на рисунке 2.

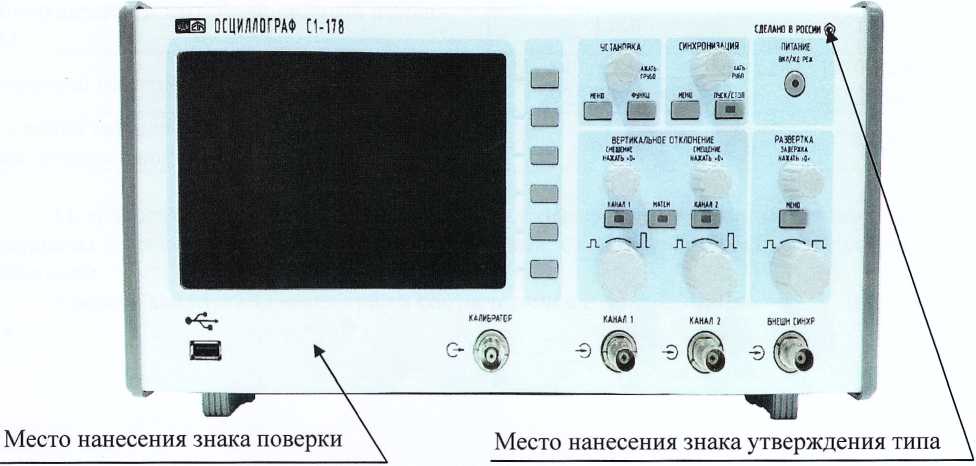

Рисунок 1 - Общий вид осциллографа
Рисунок 2 - Места пломбировки от несанкционированного доступа
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) осциллографа представляет собой два программных модуля «ITF_main.bin» и «ADC_main.bin».
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Программный модуль «ITF main.bin» |
Программный модуль «ADC_main.bin» | |
|
Идентификационное наименование ПО |
ITF main.bin |
ADC_main.bin |
|
Номер версии (идентификационный номер) ПО |
1.0.0 |
1.0.0 |
|
Цифровой идентификатор ПО |
eb9e549709d8ab2493a а92552Ь6аабе7 |
eb9e549709d8ab2493aa 92552Ь6аа6е7 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
MD5 |
Метрологически значимая часть ПО осциллографов и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Астрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая часть экрана, мм (деления): - по горизонтали - по вертикали |
153(10) 92 (8) |
|
Частота дискретизации сигналов. ГГц: - в двухканальном режиме - в одноканальном режиме |
0.5 1 |
|
Разрядность АЦП для каждого канала, би т |
8 |
|
Максимальная длина записи на каждый канал. Мбай г. не менее |
1 |
|
Диапазон установки коэффициентов отклонения К на входах «~€) КАНАЛ 1» и «-0 КАНАЛ 2», В/дел: - без подключения делителя 1:10. в положении переключателя делителя «XI» - с подключением делителя 1:10. в положении переключателя делителя «ХЮ» |
от 0.002 до 5 (0.002; 0.005; 0.01; 0,02; 0.05: 0.1; 0.2: 0.5; 1; 2; 5) o i 0.02 до 50 (0.02; 0.05; 0.1; 0.2; 0.5; 1; 2;5; 10: 20; 50) |
|
Пределы допускаемой о тноси тельной погрешности ус тановки коэффициентов отклонения К, %: - на входах «-0 КАНАЛ 1» и «-0 KAI IAJI 2» - с делителем 1:10 в положении переключателя «ХЮ» |
±(2,5 + 0.02/7Г) ±(3.0 +0.02/А') |
|
Диапазон установки напряжения смешения нулевой линии |
в пределах шкалы экрана по вер (икали при всех значениях коэффициента отклонения |
|
Пределы допускаемой абсолютной погрешнос ги установки напряжения смещения нулевой линии К. В |
±(0.025-| г; 1+0.001 В) |
|
Диапазон установки коэффициен гов развёртки Кр в последовательности 1: 2; 5,с/дел |
от 5 10 4 до 10 |
|
Пределы допускаемой относительной погрешнос ти ус тановки коэффициентов развёртки Кр |
±0.005 |
|
Время нарастания переходной характеристики 1ф. не. не более: - входов «-© КАПАЛ 1» и «-0 КА! 1АЛ 2» - с делителем 1 :Ю в положении переключателя «ХЮ» - с дели телем 1:10 в положении переключателя «XI» |
3.5 3.5 58 |
|
Выброс переходной характеристики, %, не более: - входов «-0 КАНАЛ 1» и «-© КАНАЛ 2» - с делителем 1 :Ю в положении переключателя «ХЮ» - с делителем 1: К) в положении переключателя «X1» |
9 15 не нормируется |
|
Неравномерность переходной характеристики после времени установления 35 нс, %, не более: - входов «-0 КАНАЛ 1» и «-0 КАНАЛ 2» - с делителем 1:10 в положении переключателя «X10» - с делителем 1 :Юв положении переключателя «X 1» |
3 3.5 _ не нормируется |
Продолжение таблицы 2
|
Наименование параме тра или характерно гики |
Значение характеристики |
|
1 (араметры входов «~® KAI ГАЛ 1» и «-© |<А1 1АЛ 2» вергикалыюго отклоныi ия: - непосредственного открытого и закрытого (по постоянному току): | |
|
входное сопротивление. МОм |
1 г 0.05 |
|
входная ёмкость, пФ. не более - при согласованном входе: |
2 5 |
|
входное соирогивление, Ом - при работе с делителем 1:10 в положении переключателя «X10»: |
50 ± 1 |
|
входное сопротивление, МОм |
10 1 0.5 |
|
входная ёмкос ть. пФ, не более - при работе с делителем 1:10 в положении переключателя «X1»: |
20 |
|
входное сопротивление, МОм. |
1 ± 0.05 |
|
входная ёмкость. пФ. не более - при замкнутом входе на корпус: |
70 |
|
входное сопротивление, МОм, не менее |
1 ± 0.05 |
|
Максимально допускаемое суммарное значение постоянного и переменного напряжений частотой не более 1 кГц. в зависимости от входа. В, не более - на открытых и закрытых входах КАНАЛ 1» и «-© КАНАЛ 2» с сопротивлением 1 МОм и с делителем 1:10 в положении | |
|
переключателя «X1» -■ на согласованных входах (50 Ом) «А*) КАНАЛ 1» и «-© |
100 |
|
КАНАЛ 2» - на открытых и закрытых входах «-© КАНАЛ 1» и «-© КАНАЛ |
К) |
|
2» с делителем 1:10 в положении переключагеля «X10» |
300 |
|
Сопротивление входа внешней синхронизации «-€) BHE1JJH СИПХР»: | |
|
- высокоомного, МОм |
1 1. 0.05 |
|
- согласованного, Ом |
50 ± 1 |
|
Параметры внутренней синхронизации: | |
|
-диапазон частот синхронизации гармоническим сигналом. Гц -диапазон амплитуд сигнала. В: |
от 10 до 100 106 |
|
на частотах до 10 МГц |
от 0,8 |К дел до 8|К|дел или 0.01 |
|
па час тотах от 10 до 100 МГц |
от 2- К -дел до 8- К-дел |
|
или 0.1 | |
|
Параметры внешней синхронизации: | |
|
-диапазон частот синхронизации гармоническим сигналом. Гц - диапазон амплитуд синхронизации. В: |
от 10 до 100 К)” |
|
на частотах до К) МГц включ. |
от 0.05 до 10 |
|
на частотах св. 10 до 100 МГц |
от 0.1 до 10 |
|
Параметры импульсов на выходе « Ф» КАЛИБРАТОР»: | |
|
- частота следования, изменяемая с шагом 1; 2; 5 Гц |
от 10 до 106 |
|
- амплитуда на нагрузке (1 ± 0.05) МОм. В - пределы допускаемой относительной погрешности установки |
1 |
|
амплитуды при частоте следования импульсов 1 кГц, % |
± 1 |
□одолжение табл и цы
|
Наименование параметра или характеристики |
Значение характеристики | |
|
1(араметры синхронизирующего « <Э*СИ11ХР» на нагрузке 50 Ом: - амплитуда, В. не менее - длительность, нс, не менее |
сигнала на выходе |
1 100 |
|
Параметры сигнала опорного кварцевого генератора на выходе «010 МГц»: - частота. Ml ц - амплитуда на нагрузке 50 Ом. мВ. не менее |
10 200 | |
|
- пределы допускаемой относительной не более |
погрешности частоты. |
± 10‘4 |
Технические характеристики
|
Наименование парамет ра или характеристики |
Значение характеристики |
|
Напряжение питания. В: - частотой (50 ± 2.5) 1 ц, или (60 L 3) Гц. или (400 ± 20) 1 ц - частотой (400 ± 20) 1 ’ц |
от 187 до 242 от 103.5 до 126.5 |
|
Мощность, потребляемая осциллографом от сети питания, при номинальном напряжении. В А, не более |
90 |
|
Габари тные размеры (ширина ■ глубина высота), мм |
367x191x182 |
|
Масса, кг, не более |
6.0 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - повышенная относительная влажность при температуре 25 °C. %, не более |
от 10 до т 40 98 |
Знак утверждения типа
наноси гея на корпус осциллографа методом шелкографии и типографским способом па титульные листы эксплуатационной документации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
1 [аименование |
Обозначение |
Количест во. пгг. |
|
Осциллограф С1-178 |
1 ППФИ.41 1 161.00.3 |
1 |
|
Комплект комбинированный |
ПШФИ.41 1918.012 |
1 |
|
Одиночный комплект ЗИ 11-0 |
— |
1 |
|
1 [рограммное обеспечение (компакт-диск (CD-R)) |
Ill ПФП.00018-01 |
1 |
|
Руководство । ю экс 11 л уа га । щ и Формуляр |
1 П11ФИ.4 1 1 161.003 РЭ ПШФИ.411 161.003 ФО |
___1_ J |
Поверка
осуществляется в соответствии с разделом 7 I П ПФИ.41 1 161.003 РЭ «Поверка осциллографа» документа «Осциллограф С1-178. Руководство по эксплуатации», утвержденным ФГБУ «ГНМЦ» Минобороны России 31.10.2018.
Основное средство поверки:
- установка измерительная К2С-62А (pei истрационный номер в Федеральном информационном фонде 31434-06): измерение импульсного напряжения от 10 мВ до 50 В. пределы допускаемых значений абсолютной погрешности измерения амплитуды импульсного напряжения ±(0,001 (JIIMII+0,1 мВ); установка постоянного и импульсного напряжения амплитудой от минус 200 до 200 В, пределы допускаемых значений абсолютной погрешности установки напряжения ±(0.0015 UK±1.5 мкВ): диапазон установки периодов повторения калибровочных сигналов временной базы от 0.5 нс до 5 с, пределы допускаемых значений относительной погрешности установки периодов повторения калибровочных сигналов временной базы ±10" %; испытательные импульсы с длительностью фронта 0.14 нс. диапазон амплитуд от 3 мВ до 12 В.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых осциллографов с требуемой точностью.
Знак поверки наносится на корпус осциллографа методом наклейки и в свидетельство о поверке в виде оттиска клейма.
Сведения о .мет одиках (методах) измерений приведены в эксплуатационном докумен те.
Нормативные документы
ГОСТ РВ 20.39.301-98 ГОСТ РВ 20.39.305-98
ГОСТ РВ 20.39.309-98
ГОСТ Р 8.761-201 1 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
ПШФИ.41 1 161.003 ТУ Осциллограф С1-178. Технические условия
