Измерители высоты облаков CL31

Номер в ГРСИ РФ: 74010-19
Производитель / заявитель: Фирма "Vaisala Oy", Финляндия
Скачать
74010-19: Описание типа СИ Скачать 93.1 КБ
74010-19: Методика поверки МП 2540-0037-2018 Скачать 2.3 MБ
Нет данных о поставщике
Измерители высоты облаков CL31 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Измерители высоты облаков CL31 (далее - измерители CL31) предназначены для автоматических измерений высоты облаков.

Информация по Госреестру

Основные данные
Номер по Госреестру 74010-19
Наименование Измерители высоты облаков
Модель CL31
Страна-производитель ФИНЛЯНДИЯ
Срок свидетельства (Или заводской номер) 11.02.2024
Производитель / Заявитель

Фирма "Vaisala Oyj", Финляндия

ФИНЛЯНДИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 53
Найдено поверителей 3
Успешных поверок (СИ пригодно) 53 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

74010-19: Описание типа СИ Скачать 93.1 КБ
74010-19: Методика поверки МП 2540-0037-2018 Скачать 2.3 MБ

Описание типа

Назначение

Измерители высоты облаков CL31 (далее - измерители CL31) предназначены для автоматических измерений высоты облаков.

Описание

Принцип действия измерителей CL31 основан на измерении времени, необходимого для прохождения импульса света до отражающей поверхности и (или) рассеивающей среды (облака, дымка, туман, аэрозоли) и возвращения его на приемник, преобразовании полученного временного интервала в цифровой код, обработки результатов измерений и передачи информации в линию связи.

Конструктивно измерители CL31 выполнены в виде единого блока, в корпусе которого размещены: приемно-передающий оптический модуль, объединяющий излучатель и приемник, плата управления, процессорная плата, блок питания, блок обдува (оконный кондиционер), резервная аккумуляторная батарея.

В измерителях CL31 использована технология «LIDAR» на основе импульсного диодного лазера, при которой короткие излучаемые (лазерные) импульсы посылаются в вертикальном или близком к вертикальному направлению. Излучаемые (лазерные) импульсы на своем пути отражаются, рассеиваются и поглощаются атмосферными частицами, образуя профиль отраженного сигнала (далее - эхо-сигнал). Эхо-сигнал обрабатывается по алгоритмам фирмы «Vaisala Oyj» встроенным программным обеспечением (ПО «CL31»), установленным в процессорной плате. При этом выделяется до трех слоев облачности (при наличии) и определяется их нижняя граница. Если нижняя граница облачности размыта, то измеряется вертикальная видимость.

В качестве излучателя используется полупроводниковый импульсный лазер с длиной волны 915 нм при 25 °C, выходной мощностью (среднее значение) 12 мВт, в качестве приемника - кремниевый лавинный фотодиод.

Измерители CL31 имеют последовательные интерфейсы связи RS-232, RS-485. Дистанция передачи информации: для RS-232 - до 45 м, для RS-485 - 1200 м, с модемом до 8000 м.

Общий вид измерителя CL31 представлен на рисунке 1.

Пломбировка не предусмотрена, для защиты измерителей CL31 от несанкционированного доступа применяются замки. Схема расположения замков представлена на рисунке 1.

Знак поверки наносится на свидетельство о поверке в случае его оформления и/или в формуляр. Заводской номер наносится на корпус измерителя CL31 в виде наклейки и представлен на рисунке 2.

Рисунок 1 - Общий вид и схема расположения замков на измерителе CL31 1 - замки на корпусе

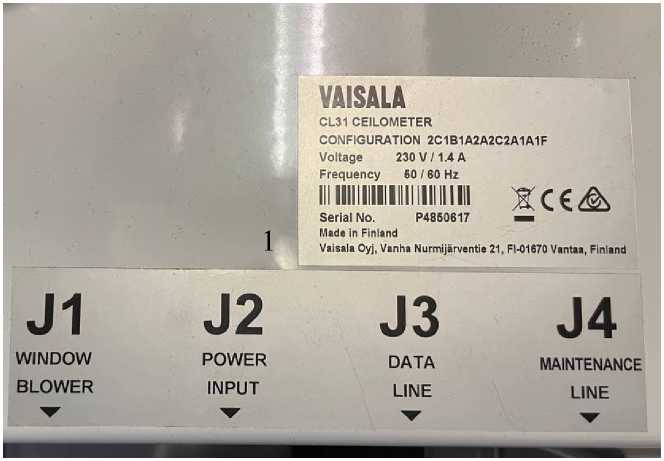

Рисунок 2 - Заводской номер измерителя CL31

Программное обеспечение

Измерители CL31 имеют встроенное программное обеспечение «CL31», которое является полностью метрологически значимым. Встроенное ПО «CL31» обеспечивает прием, обработку, анализ результатов измерений, создание сообщений с данными, проверку состояния и управление измерителем CL31.

Уровень защиты программного обеспечения «средний» в соответствиис Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CL31 .hex

Номер версии (идентификационный номер) ПО

не ниже 2.14

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений высоты облаков, м

от 10 до 7600

Пределы допускаемой погрешности измерений высоты облаков:

±7 ±4,5

-абсолютной в диапазоне от 10 до 150 м включ., м;

-относительной в диапазоне св. 150 до 7600 м, %

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц

220±22 50/60

Потребляемая мощность, В^А, не более

310

Габаритные размеры, мм, не более:

- высота

- ширина

- длина

1190

200

235

Масса, кг, не более

18,5

Условия эксплуатации:

-температура воздуха, C

-относительная влажность воздуха,%

-атмосферное давление, гПа

от -50 до +50 от 20 до 90 от 600 до 1100

Средняя наработка на отказ, ч

8000

Срок службы, лет

8

Знак утверждения типа

наносится на титульный лист формуляра типографским методом и на корпус измерителя CL31 в виде этикетки.

Комплектность

Таблица 4 - Комплектность измерителя CL31

Наименован ие

Обозначение

Количество

Измеритель высоты облаков

CL31

1 шт.

Монтажный комплект

-

1 шт.

Формуляр «Измерители высоты облаков CL31»

ФО

1 экз.

Сведения о методах измерений

приведены формуляре «Измерители высоты облаков CL31», раздел «Описание работы».

Нормативные документы

Техническая документация фирмы «Vaisala Oyj», Финляндия
