Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-2.11» (далее - блоки) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения в системе координат WGS-84, скорости и синхронизации внутренней шкалы времени блоков с национальной шкалой координированного времени UTC(SU).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74013-19 |
| Действует | по 11.02.2029 |
| Наименование | Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа |
| Модель | «Навигационно-криптографические модули «НКМ-2.11» |
| Приказы |
№1571 от
10.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | becbaa84-dfb2-a4c2-2bda-f5e5c4932a9c |
Производитель / Заявитель
ООО «СПЕЦПРОЕКТ-2», РОССИЯ, 129626, г. Москва, вн. тер. г. муниципальный округ Алексеевский, пер. Кулаков, д. 9, стр. 1
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
842-18-05МП Инструкция. Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-2.11». Методика поверки
(с 11.02.2019)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
2075193
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2075192 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 23.08.2026 |
Поверители
Скачать
|
74013-19: Описание типа
2022-74013-19.pdf
|
Скачать | 275.3 КБ | |
|
74013-19: Методика поверки
2019-mp74013-19.pdf
Файл устарел
|
Скачать | 1011.9 КБ | |
|
74013-19: Описание типа
2026-74013-19.pdf
|
Скачать | 190.5 КБ | |
|
74013-19: Методика поверки
842-18-05МП
2019-mp74013-19-1.pdf
|
Скачать | 1011.9 КБ |
Описание типа
Назначение
Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-2.11» (далее - блоки) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения в системе координат WGS-84, скорости и синхронизации внутренней шкалы времени блоков с национальной шкалой координированного времени UTC(SU).
Описание
Принцип действия блоков основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и СНС GPS на частоте L1.
Параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 5.1 от 2008 г.; IS-GPS-200E от 08.06.2010 г.
Конструктивно блоки состоят из моноблочного корпуса с антенным разъемом MMCX и интерфейсным разъемом FCI 87409-110 для выдачи измерительной информации по интерфейсным шинам SPI, I2C, UART.
Блоки оснащены платой навигационной для работы по сигналам ГНСС ГЛОНАСС/GPS, управляющим микроконтроллером, криптографическим сопроцессором, батареей питания, энергонезависимой микросхемой памяти.
Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная (не входит в комплект поставки), обладающая следующими характеристиками: разъем MMCX (Amphenol 908-24100), входное сопротивление 50 Ом, возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1 GPS, минимальный коэффициент усиления 28 дБ, напряжение питания от 2,7 до 5,5 В, правая круговая поляризация.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского языка, наносится на этикетку, наклеенную на корпус блоков в месте, указанном на рисунке 1.
Знак поверки на корпус блоков не наносится.
Общий вид блоков и обозначение места нанесения знака утверждения типа представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунках 2 и 3.
Место нанесения заводского номера
Место нанесения знака утверждения типа

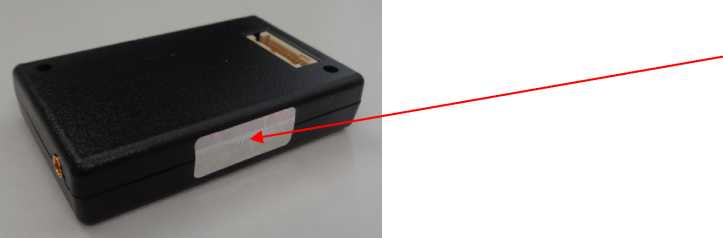

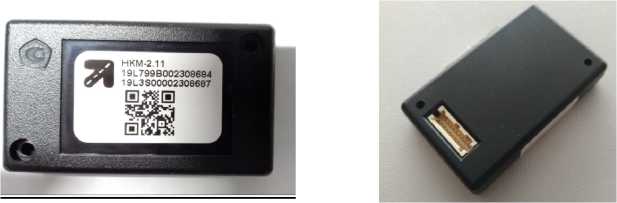

Рисунок 1 - Общий вид блоков, места нанесения знака утверждения типа и нанесения заводского номера
Места пломбировки от несанкционированного доступа

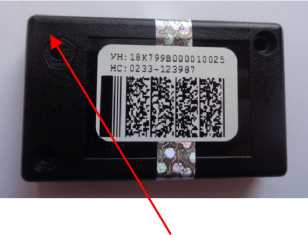

Рисунок 2 - Места пломбировки от несанкционированного доступа (вариант пломбировки № 1)
Место пломбировки от несанкционированного доступа

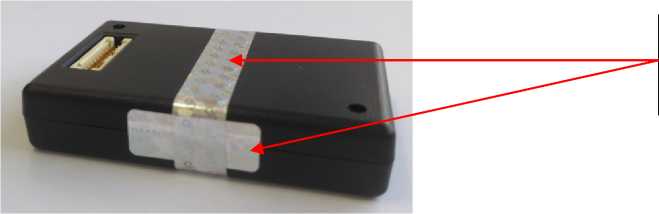

Рисунок 3 - Место пломбировки от несанкционированного доступа (вариант пломбировки № 2)
Программное обеспечение
Блоки работают под управлением специализированного программного обеспечения (далее - ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Конструкция блоков исключает возможность несанкционированного влияния на ПО блоков и измерительную информацию.
Отображение навигационной информации и сохранение результатов измерений в виде текстовых файлов осуществляется с помощью автономного ПО «ncmdiag» (устанавливается на персональный компьютер (ПЭВМ), является метрологически незначимым и не входит в комплект поставки).
Специализированное и автономное ПО реализовано без выделения метрологически значимой части. Влияние специализированного и автономного ПО не приводит к выходу метрологических характеристик за пределы допускаемых значений.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Специализированное ПО |
Автономное ПО | |
|
Идентификационные наименование ПО |
ПО программно- аппаратного шифровального (криптографического) средства блока СКЗИ тахографа «Навигационно-криптографического модуля «НКМ-2.11» |
ncmdiag |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.11 |
не ниже 1.0.0 |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м |
±3 |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м |
±15 |
|
Пределы допускаемой абсолютной погрешности измерений скорости* в диапазоне от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, км/ч |
±2 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с |
±2 |
|
* _ _ _ ___ _ _ _ - плановая составляющая | |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети постоянного тока, В |
от 3,1 до 3,5 от 4,8 до 5,3 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
57 |
|
- ширина |
35 |
|
- высота |
12 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
0,06 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +20°C, %, не более |
от -40 до +70 80 |
Знак утверждения типа
наносится на корпус блока в виде наклейки или лазерной гравировки.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Программно-аппаратное шифровальное (криптографическое) средство блок СКЗИ тахографа |
«Навигационнокриптографический модуль «НКМ-2.11» |
1 шт. |
|
Руководство по эксплуатации |
НДПА.467756.001-01РЭ |
* 1 экз. |
|
Формуляр |
НДПА.467756.001-01ФО |
1 экз. |
|
* _ _ _ _ _ _ _ _ _ _ _ _ _ - поставляется по отдельному заказу | ||
Сведения о методах измерений
приведены в разделе «Использование НКМ-2.11» документа НДПА.467756.001-01РЭ «Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-2.11». Руководство по эксплуатации».
Нормативные документы
НДПА.467756.001-01ТУ. Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-2.11». Технические условия
