Измерители параметров БЛОК-М-К
| Номер в ГРСИ РФ: | 74060-19 |
|---|---|
| Производитель / заявитель: | ФГУП "ПО "Октябрь", г.Каменск-Уральский |
Измерители параметров БЛОК-М-К (далее - измерители) предназначены для измерений скорости, пройденного пути, а также для отображения сигналов датчиков давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74060-19 |
| Действует | по 20.02.2029 |
| Наименование | Измерители параметров |
| Модель | БЛОК-М-К |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 27475f0f-1482-aa0b-ff4f-711f6311ec0c |
Производитель / Заявитель
Федеральное государственное унитарное предприятие "Производственное Объединение "Октябрь" (ФГУП "ПО "Октябрь"), Свердловская обл., г. Каменск-Уральский
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
1002
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1002 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
74060-19: Описание типа
2024-74060-19.pdf
|
Скачать | 449.1 КБ | |
|
74060-19: Методика поверки
2019-mp74060-19.pdf
|
Скачать | 620 КБ |
Описание типа
Назначение
Измерители параметров БЛОК-М-К (далее - измерители) предназначены для измерений скорости, пройденного пути, а также для отображения сигналов датчиков давления.
Описание
Принцип действия измерителей основан на преобразовании электрических импульсов, поступающих от датчиков угла поворота универсальных ДПС-У, и программном вычислении блоком EC^nC7M-CAN24 (или монитором системным МС-04, или монитором системным МС-05) пройденного пути по количеству импульсов, а скорости - по их частоте.
Измерители входят в состав безопасного локомотивного объединенного комплекса масштабируемого БЛОК-М, предназначенного для обеспечения безопасности движения средств подвижного состава и автоматизации процесса расшифровки результатов записи параметров движения и обеспечения достоверности расшифровки.
Измерители выпускаются в трех исполнениях: 01, 02 и 03. Конструкция измерителей в зависимости от исполнения представляет собой: исполнение 01 - три узла, связанных
функционально (блок БС-Д1IC/M-CAN24, узел безопасности УБ-02 и монитор 7.2); исполнение 02 - один функциональный узел (монитор системный МС-04); исполнение 03 - один функциональный узел (монитор системный МС-05). К измерителям подключаются два датчика угла поворота универсальных Д1С-У (зарегистрированных в Государственном реестре средств измерений под № 18040-09), кинематически связанных с колесными парами средства подвижного состава (далее - С1С), на котором применяются измерители, а также от двух до трех датчиков давления из системы торможения этого С1С.
Измерители выполняют автоматическое измерение и контроль фактической скорости движения и пройденного расстояния (пути). В исполнении 01 блок БС-ДПС/М-СА№4 вычисляет и передает в линию связи направление вращения обоих датчиков угла поворота, сигналы исправности по каждому и номер выбранного в данный момент датчика, принимает сигналы от датчиков давления. Узел безопасности УБ-02 непрерывно анализирует исправность каналов обоих датчиков. Результаты измерений скорости и пути, а также показания датчиков давления отображаются на мониторе 7.2. В исполнениях 02 и 03 эти функции выполняет моноблок (монитор системный МС-04, монитор системный МС-05).
Метрологические характеристики измерителей обеспечиваются только:
а) при работе с датчиками угла поворота универсальными Д1С-У (1ЮЯИ.468179.001 ТУ) утвержденного типа, имеющими свидетельства о поверке с неистекшими сроками действия;
б) при измерении диаметра бандажа (колеса колесной пары средства подвижного состава) с использованием поверенного средства измерений длины, имеющего абсолютную погрешность измерений длины не более 0,1 мм. Максимальная периодичность контроля диаметра бандажа (колеса колесной пары средства подвижного состава) не более 1 раза в год.
Для защиты от несанкционированного доступа к органам регулирования отдельные винты крепления съемных крышек корпусов измерителей (его составных частей) пломбируются пломбами в виде разрушающихся наклеек с нанесенной предупредительной надписью «Внимание! Не вскрывать».
Общий вид различных исполнений измерителей приведен на рисунке 1.
Схема пломбировки о несанкционированного доступа представлена на рисунке 2.

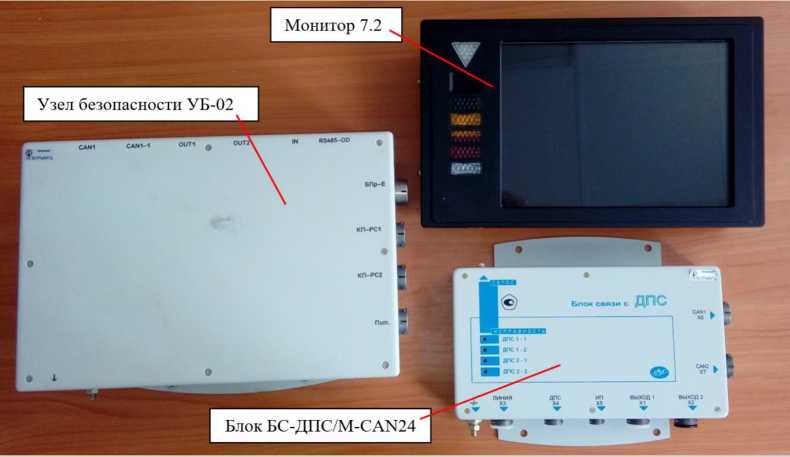

а) исполнение 01
б) исполнение 02 в) исполнение 03
Рисунок 1 - Общий вид средства измерений

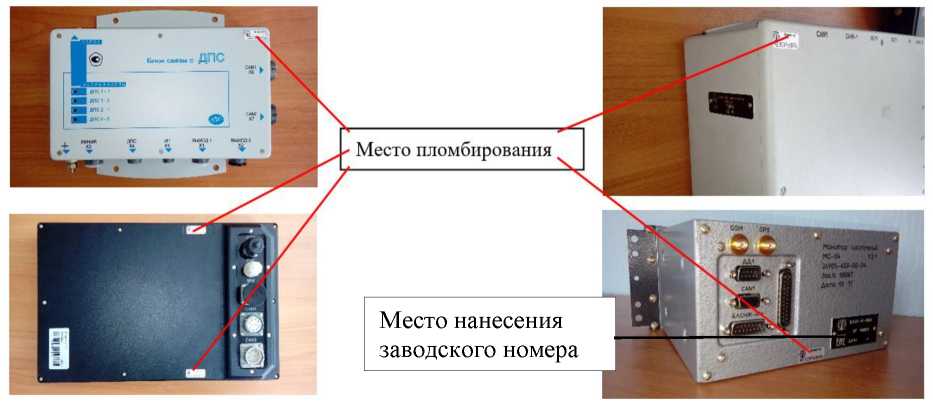

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Измерители имеют внутреннее встроенное программное обеспечение (ПО).
Программное обеспечение (далее — ПО) измерителей - модульное, записывается в энергонезависимую память функциональных узлов при выпуске из производства. В процессе работы ПО не может быть изменено без применения специальных средств. ПО обеспечивает управление режимами работы измерителей и на основе данных, полученных от датчиков угла поворота, рассчитывает фактические значения скорости и расстояния (пути), производит преобразование формата цифрового сигнала датчика давления, отображает результаты на мониторе.
Конструкция устройства исключает возможность несанкционированного влияния на ПО и измерительную информацию. При запуске измерителя в работу автоматически проверяется целостность программных модулей по контрольной сумме. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные (признаки) ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) |
|
Прошивка электронной карты |
ЭК+СНС |
Не ниже 35.00 |
|
Прошивка ячейки ЦОМС |
БИЛ-УМВ(УТ) |
Не ниже 13.0 |
|
Прошивка ячейки РС-АЛСН |
БРС(РС)-АЛСН |
Не ниже 90.86 |
|
Прошивка БС-ДПС/М |
БС-ДПС-CAN |
Не ниже 6.3 |
|
Прошивка ячейки ВДС |
ВДС |
Не ниже 4.7 |
|
Прошивка ячейки Вывод КХ |
Вывод |
Не ниже 4.7 |
|
Прошивка ячейки ЦО |
ЦО |
Не ниже 84.69 |
|
Прошивка модуля ввода |
МВ |
Не ниже 10.1 |
|
Прошивка ячейки МП-АЛС |
МП-АЛС |
Не ниже 30.00 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости, км/ч |
от 0 до 300 |
|
Диапазон измерений пройденного расстояния (пути), м |
от 0 до 6777215 |
|
Пределы допускаемой абсолютной погрешности измерений скорости, км/ч |
±1,2 |
|
Пределы допускаемой абсолютной погрешности измерений пройденного расстояния (пути), м |
±(2+1,2540"3^изм*) |
|
Диапазон отображения сигналов датчиков давления, МПа |
от 0,00 до 1,00 |
|
Цена единицы наименьшего разряда отображения сигналов датчиков давления, МПа |
0,01 |
|
* Su3m - измеренное значение пути, м | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
24 ± 2 |
|
Потребляемая мощность, Вт, не более |
100 |
|
Габаритные размеры блока БС-Д1IC/VI-CAN24, мм, не более: | |
|
- длина |
260 |
|
- ширина |
210 |
|
- высота |
45 |
|
Габаритные размеры узла безопасности УБ-02, мм, не более: | |
|
- длина |
263 |
|
- ширина |
257 |
|
- высота |
109 |
|
Габаритные размеры монитора 7.2, мм, не более: | |
|
- длина |
325 |
|
- ширина |
200 |
|
- высота |
75 |
|
Габаритные размеры монитора системного МС-04 (МС-05), мм, не более: | |
|
- длина |
205 |
|
- ширина |
191 |
|
- высота |
110 |
|
Масса, кг, не более: | |
|
- блока БС-ДПС/М-САЮ4 |
1,6 |
|
- узла безопасности УБ-02 |
4,1 |
|
- монитора 7.2 |
3,5 |
|
- монитора системного МС-04 (МС-05) |
2,4 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от -30 до +55 |
|
Средняя наработка на отказ, ч, не менее |
50000 |
|
Средний срок службы, лет |
20 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспортов составных частей печатным способом в левом верхнем углу.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество (по исполнениям) | ||
|
01 |
02 |
03 | ||
|
Измеритель параметров БЛОК-М-К, в составе: |
ПЮЯИ.665235.003 |
1 шт. | ||
|
- блок БС-Д1 1СА1-СА\24 |
ПЮЯИ.426436.022-01 |
1 шт. |
- |
- |
|
- узел безопасности УБ-02 |
ПЮЯИ.468332.093 |
1 шт. |
- |
- |
|
- монитор 7.2 |
ПЮЯИ.468367.028 |
1 шт. |
- |
- |
|
- монитор системный МС-04 |
ПЮЯИ.468367.025 |
- |
1 шт. |
- |
|
- монитор системный МС-05 |
ПЮЯИ.468367.029 |
- |
- |
1 шт. |
|
Комплект принадлежностей |
- |
1 компл. | ||
|
Эксплуатационная документация, в т.ч.: |
- |
1 компл. | ||
|
- руководство по эксплуатации |
ПЮЯИ.665235.003 РЭ |
1 экз. | ||
|
- паспорт на блок БС-Д1 K'/VI-CAN24 |
ПЮЯИ.426436.022-01 ПС |
1 экз. |
- |
- |
|
- паспорт на узел безопасности УБ-02 |
ПЮЯИ.468332.093 ПС |
1 экз. |
- |
- |
|
- паспорт на монитор 7.2 |
ПЮЯИ.468367.028 ПС |
1 экз. |
- |
- |
|
- паспорт на монитор системный МС-04 |
ПЮЯИ.468367.025 ПС |
- |
1 экз. |
- |
|
- паспорт на монитор системный МС-05 |
ПЮЯИ.468367.029 ПС |
- |
- |
1 экз. |
|
Методика поверки |
МП 26-233-2018 |
1 экз. | ||
Сведения о методиках (методах) измерений представлены в эксплуатационном документе.
Нормативные документы
ПЮЯИ.665235.003 ТУ Измерители параметров БЛОК-М-К. Технические условия.
