Расходомеры газа ультразвуковые Q.Sonicmax

Назначение

Расходомеры газа ультразвуковые Q.Sonicmax (далее - расходомеры) предназначены для измерения расхода и объема газа.

Описание

Принцип действия расходомеров основан на зависимости времени прохождения ультразвукового сигнала по и против течения газа. Учитывая разницу времени прохождения ультразвукового импульса между электроакустическими преобразователями и используя запрограммированные значения параметров корпуса расходомера (измерительного трубопровода), расходомеры измеряют расход и объем газа.

Конструктивно расходомер состоит из корпуса, с установленными в нем электроакустическими преобразователями, и устройства обработки сигналов, которое закреплено с наружной стороны корпуса.

Для точного определения объема и расхода газа, в расходомерах установлено восемь пар электроакустических преобразователей, обеспечивающих высокую надежность получения достоверных результатов измерений при различных влияющих факторах: 6 прямых (без отражения) и 2 отраженных (двукратное отражение от стенок измерительного трубопровода акустических лучей). Для каждого акустического канала используется два электроакустических преобразователя.

Использование 6-ти прямых и 2-ух отраженных акустических лучей позволяет выявить асимметричность профиля потока. Данная конфигурация обеспечивает максимальную точность измерений в сочетании с высокой надежностью.

Устройство обработки сигналов может разворачиваться вокруг своей оси на угол до 360 градусов. В состав устройства обработки сигналов входит сенсорный жидкокристаллический дисплей, на котором отображаются результаты измерений и вычислений, сообщения системы самодиагностики, данные архива, показания внешних датчиков - в модификации со встроенными датчиками. Устройство обработки сигналов расходомера обеспечивает вычисление объемного расхода и объема газа при рабочих условиях.

Расходомеры могут использоваться в составе измерительных систем для измерения объемного расхода и объема, приведенных к стандартным условиям, однокомпонентных и многокомпонентных газов, находящихся в однофазном состоянии в соответствии с ГОСТ 8.6112013 «ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода», МИ 3213-2009 «ГСИ. Расход и объем газа. Методика выполнения измерений с помощью ультразвуковых преобразователей расхода».

Условное обозначение расходомера состоит из: наименования типа - Q.Sonicmax, диаметра условного прохода (DN); класса давления ANSI, соответствующего максимально допустимому давлению; указания исполнения по диапазону температур окружающей среды (указывается «исп.1» - для исполнения с расширенным диапазоном температуры окружающей среды (от минус 50 до плюс 60 °C) и с расширенным диапазоном температуры измеряемого газа (от минус 50 до плюс 100 °C).

Пример обозначения расходомера для монтажа на трубопроводе с DN150 класса давления ANSI150: «Расходомер газа ультразвуковой Q.Sonicmax DN 150 ANSI150 ЛГТИ.407251.002 ТУ».

Пример обозначения расходомера для монтажа на трубопроводе с DN300 класса давления ANSI300 с расширенным диапазоном температуры окружающей среды (от минус 50 до плюс 60 °C) и с расширенным диапазоном температуры измеряемого газа (от минус 50 до плюс 100 °C): «Расходомер газа ультразвуковой Q.Sonic max DN 300 ANSI300 исп.1

ЛГТИ.407251.002 ТУ».

Общий вид расходомера представлен на рисунке 1.

Рисунок 1 - Общий вид расходомера

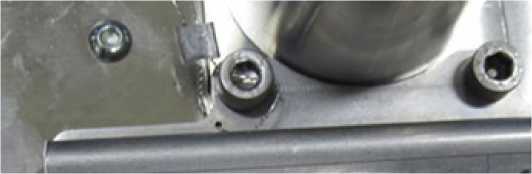

Рисунок 2а - Пломбировка основной маркировочной таблички пломбой завода-
