Измерители-регуляторы температуры TC4, TCN4

Номер в ГРСИ РФ: 74166-19
Производитель / заявитель: Фирма "Autonics Corporation", Корея
Скачать
74166-19: Описание типа СИ Скачать 175.8 КБ
74166-19: Методика поверки МП 207-036-2018 Скачать 2.1 MБ
Нет данных о поставщике
Измерители-регуляторы температуры TC4, TCN4 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Измерители-регуляторы температуры серий TC4, TCN4 (далее - приборы) предназначены для измерений, контроля и регулирования температуры при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей.

Информация по Госреестру

Основные данные
Номер по Госреестру 74166-19
Наименование Измерители-регуляторы температуры
Модель TC4, TCN4
Страна-производитель КОРЕЯ, РЕСПУБЛИКА
Срок свидетельства (Или заводской номер) 26.02.2024
Производитель / Заявитель

Фирма "Autonics Corporation Co., Ltd.", Корея

КОРЕЯ, РЕСПУБЛИКА

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 236
Найдено поверителей 27
Успешных поверок (СИ пригодно) 233 (99%)
Неуспешных поверок (СИ непригодно) 3 (1%)
Актуальность информации 29.03.2024

Поверители

Скачать

74166-19: Описание типа СИ Скачать 175.8 КБ
74166-19: Методика поверки МП 207-036-2018 Скачать 2.1 MБ

Описание типа

Назначение

Измерители-регуляторы температуры серий TC4, TCN4 (далее - приборы) предназначены для измерений, контроля и регулирования температуры при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей.

Описание

Принцип действия приборов основан на измерении и аналого-цифровом преобразовании входных сигналов, поступающих от термопреобразователей сопротивления (ТС) или термоэлектрических преобразователей (ТП), с последующим отображением результатов измерений в температурном эквиваленте на встроенном жидкокристаллическом дисплее. Модификации приборов TC4 X-XXR и TCN4 X-XXR-X осуществляют управление релейными выходами и внешними электрическими цепями в системе автоматического контроля и сигнализации в зависимости от установленных пороговых значений.

Приборы серий TC4, TCN4 конструктивно выполнены в пластмассовом корпусе с прямоугольными гранями со встроенным дисплеем, клавишами управления, а также расположенном внутри корпуса блоком электроники с клеммами для подключения одного ТС (по 2-х или 3-х проводной схеме соединения внутренних проводов с ЧЭ) или ТП, напряжения питания, выходами сигнализации и регулирования.

Серии приборов различаются по своим метрологическим и техническим характеристиками, а также по конструктивному исполнению. Серии TC4, TCN4 имеют модификации, которые различаются наличием и типом управляющего выхода, типом источника питания, наличием и количеством выходов сигнализации, а также типоразмером.

Пломбирование приборов не предусмотрено.

Фотографии общего вида приборов приведены на рисунках 1-2.

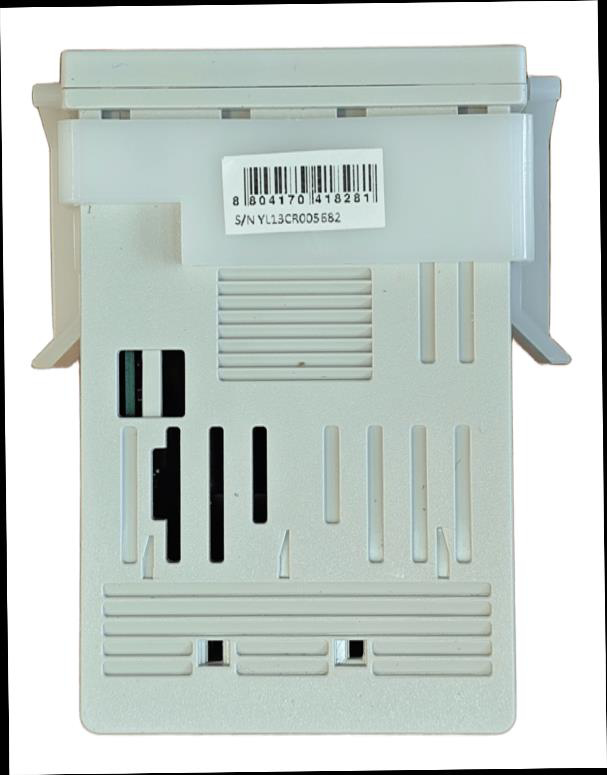

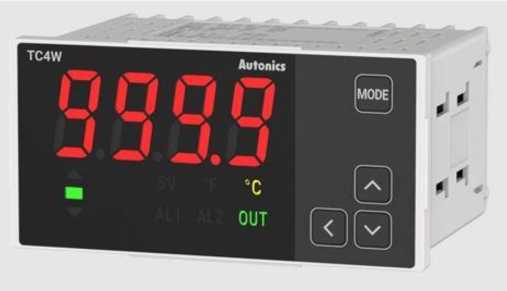

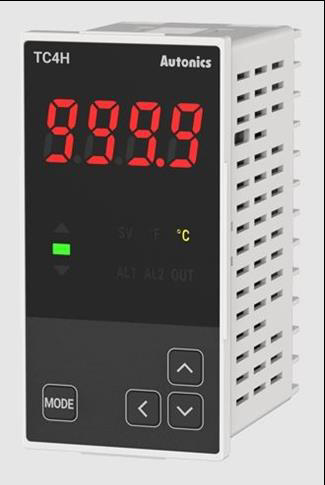

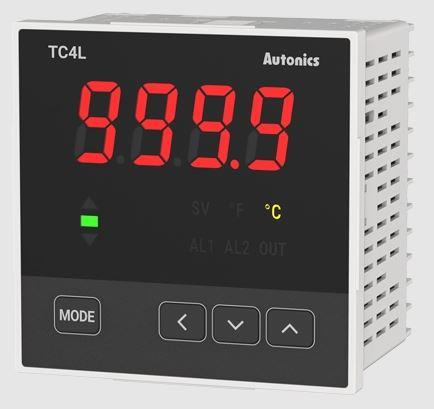

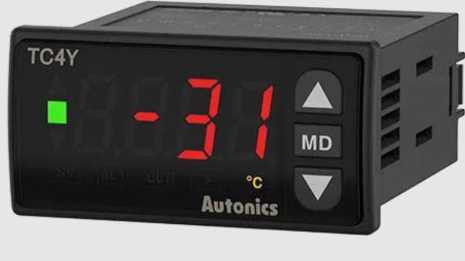

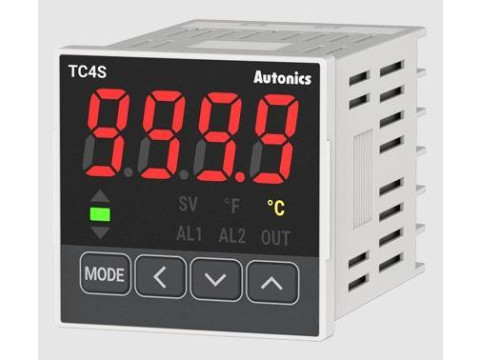

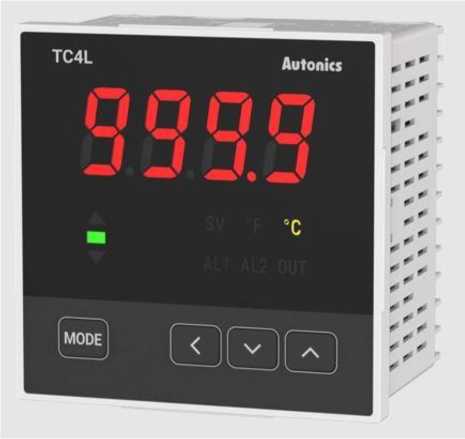

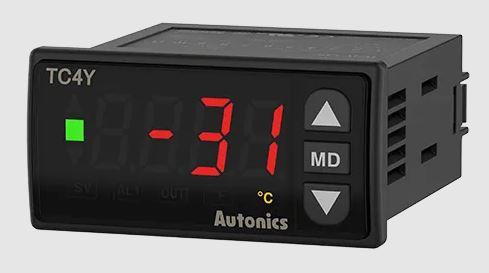

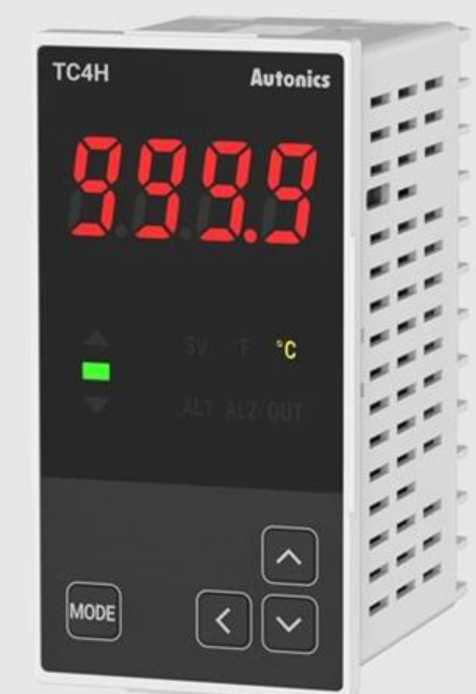

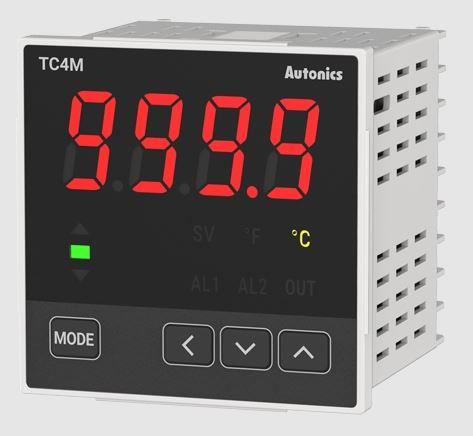

Рисунок 1 - Общий вид приборов серии TC4

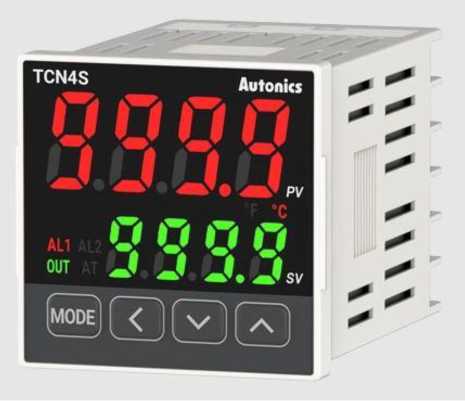

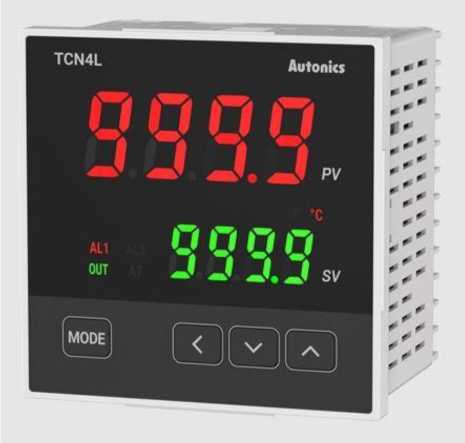

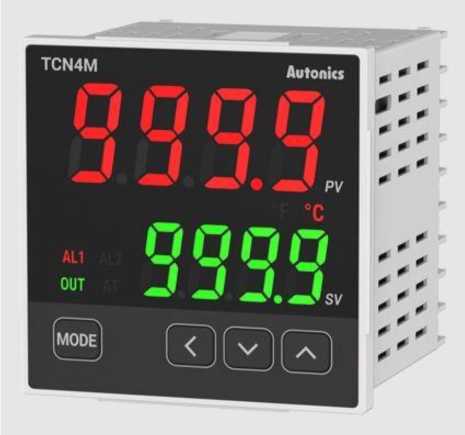

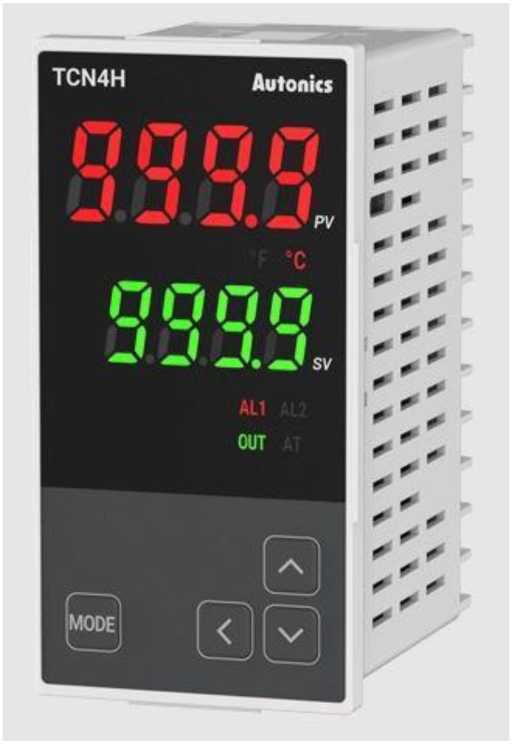

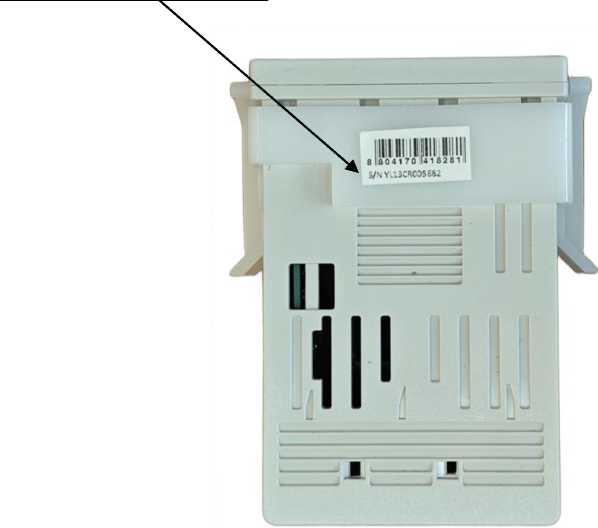

Рисунок 2 - Общий вид приборов серии TCN4

Обозначения модификаций приборов в зависимости от серии приведены на схемах ниже:

TC4 X — X

X

X

Выход управления

N - без выхода управления

R - релейный выход + твердотельное реле релейный выход + твердотельное реле фазового управления (для переменного тока)

Источник питания

2 - напряжение 24 В переменного тока, с частотой 50/60Гц;

от 24 до 48 В постоянного тока

4 - от 100 до 240 В переменного тока, с частотой 50/60Гц

Количество выходов сигнализации

N - без выхода сигнализации

1 - 1 выход сигнализации

2 - 2 выхода сигнализации (1)

Типоразмер

S

SP

Y (2)

M

H

W

L

Примечания:

1) Кроме модификаций TC4SP, TC4Y.

2) Кроме модификаций с источником питания постоянного тока

TCN4 X — X X X - Х

Способ подключения проводов

- Винтовое подключение

P - соединение с помощью съемного клеммника

Выход управления

R - релейный выход + твердотельное реле

Источник питания

2 - напряжение 24 В переменного тока, с частотой 50/60Гц;

от 24 до 48 В постоянного тока

4 - от 100 до 240 В переменного тока, с частотой 50/60Гц

Количество выходов сигнализации

2 - 2 выхода сигнализации

Типоразмер

S

M

H

L

Программное обеспечение

Программное обеспечение (ПО) состоит из встроенного метрологически значимого ПО.

Данное ПО устанавливается в энергонезависимое запоминающее устройство контроллера на предприятии-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

Firmware

Номер версии ПО, не ниже

C4V504

Цифровой идентификатор ПО

не доступен

Технические характеристики

Таблица 2 - Основные метрологические характеристики измерителей-регуляторов серии TC4

Диапазон измерений температуры, ОС

Разрешающа я способность, ОС

Условное обозначение НСХ

Пределы допускаемой абсолютной погрешности при температуре окружающей среды от +18 до +28 ос включ., (где t - значение измеряемой температуры), ос

Пределы допускаемой абсолютной погрешности при температуре окружающей среды от -10 до +18 ос не включ. и св. +28 до +50 ОС (где t -значение измеряемой температуры), ос

от -100 до +400

1,0

0,1

Pt100

±(0,005-|t| + (*)) или ±(1 + (*)) принимают большее значение (1)

±(0,0051 + ()) или ±(2 + ( )) принимают большее значение (2)

от -50 до +200

1,0

0,1

Cu50

±(2 + (*))(4)

±(3 + (*))(5)

от -50 до +1200

1,0

К

±(0,005-|t| + 1 (*)) или ±(1 + (*)) принимают большее значение (1)

±(0,005 -|t| + (*)) или ±(2 + (*)) принимают большее значение (2)

от -30 до +500

1,0

J

от -40 до +800

1,0

L

±(0,005 -|t| + (*)) или ±(2 + (*)) принимают большее значение (2)

±(0,005 -|t| + (*)) или ±(3 + (*)) принимают большее значение (3)

(*)

v ' - одна единица наименьшего разряда.

Примечания:

1) Для модификации TC4SP ±(0,005-|t| + ( )) или ±(2 + ( )) принимают большее значение.

2) Для модификации TC4SP ±(0,005-|t| + ( )) или ±(3 + ( )) принимают большее значение.

3) Для модификации TC4SP ±(0,005-|t| + ( )) или ±(4 + ( )) принимают большее значение.

4) Для модификации TC4SP ±(3 + (*))

5) Для модификации TC4SP ±(4 + (*))

Таблица 3 - Основные метрологические характеристики измерителей-регуляторов серии TCN4

Диапазон измерений температуры, ОС

Разрешающа я способность, ОС

Условное обозначен ие НСХ

Пределы допускаемой абсолютной погрешности при температуре окружающей среды от +18 до +28 ос включ., (где t - значение измеряемой температуры), ос

Пределы допускаемой абсолютной погрешности при температуре окружающей среды от -10 до +18 ос не включ. и св. +28 до +50 ОС (где t -значение измеряемой температуры), ос

от -100 до +400

1,0;

0,1

Pt100

±(0,005-|t| + (*)) или ±(1 + (*)) принимают большее значение (1)

±(0,005 -|t| + (*)) или ±(2 + (*)) принимают большее значение (2)

Диапазон измерений температуры, ОС

Разрешающа я способность, ОС

Условное обозначен ие НСХ

Пределы допускаемой абсолютной погрешности при температуре окружающей среды от +18 до +28 ос включ., (где t - значение измеряемой температуры), ос

Пределы допускаемой абсолютной погрешности при температуре окружающей среды от -10 до +18 ос не включ. и св. +28 до +50 ОС (где t -значение измеряемой температуры), ос

от -50 до +200

1,0;

0,1

Cu50

±(2 + (*))(6)

±(3 +(*)) (7)

от -50 до +1200

1,0

К

±(0,005 -|t| + (*)) или ±(1 + (*)) принимают большее значение (1)

±(0,005 -|t| + (*)) или ±(2 + (*)) принимают большее значение (2)

от -50 до +999

0,1

от -30 до +800

1,0;

0,1

J

от -40 до +800

1,0;

0,1

L

±(0,005 -|t| + (*)) или ±(2 + (*)) принимают большее значение (2)

±(0,005 -|t| + (*)) или ±(3 + (*)) принимают большее значение (3)

от -50 до +400

1,0;

0,1

T

±(0,005-|t| + (*)) или ±(1 + (*)) принимают большее значение (1)

±(0,005 -|t| + (*)) или ±(2 + (*)) принимают большее значение (2)

от 0 до +1700

1,0

R

±(0,005 -|t| + (*)) или ±(3 + (*)) принимают большее значение (в диапазоне от 0 до +200 ОС) ±(0,005 -|t| + ( )) или ±(2 + ( )) принимают большее значение (в диапазоне св. +200 ОС) (4)

±(0,01-|t| + (*)) или ±(6 + (*)) принимают большее значение (в диапазоне от 0 до +200 ОС) ±(0,005 -|t| + ( )) или ±(5 + ( )) принимают большее значение (в диапазоне св. +200 ОС)(5)

от 0 до +1700

S

(*)

v — - одна единица наименьшего разряда.

Примечания:

1) Для модификации TCN4S-XXX-P ±(0,005-|t| + ( )) или ±(2 + ( )) принимают большее значение;

2) Для модификации TCN4S-XXX-P ±(0,005-|t| + ( )) или ±(3 + ( )) принимают большее значение;

3) Для модификации TCN4S-XXX-P ±(0,005-|t| + ( )) или ±(4 + ( )) принимают большее значение;

4) Для модификации TCN4S-XXX-P ±(0,005-|t| + ( )) или ±(4 + ( )) принимают большее значение (в диапазоне от 0 до +200 ОС);

±(0,005-|t| + ( )) или ±(3 + ( )) принимают большее значение (в диапазоне св. +200 ОС);

5) Для модификации TCN4S-XXX-P ±(0,01-|t| + ( )) или ±(7 + ( )) принимают большее значение (в диапазоне от 0 до +200 ОС); ±(0,005-|t| + ( )) или ±(6 + ( )) принимают большее значение (в диапазоне св. +200 ОС).

6) Для модификации TCN4S-XXX-P ±(3 + (*));

7) Для модификации TCN4S-XXX-P ±(4 + (*)).

Таблица 4 - Технические характеристики измерителей-регуляторов серии TC4

Наименование характеристики

Значение

TC4S

TC4SP

TC4Y

TC4M

TC4W

TC4H

TC4L

Габаритные размеры, мм, не более

48x48x71

48x48x78

72x36x84

72x72x71

96x48x71

48x96x71

96x96x71

Масса, кг, не более

0,120

0,150

0,200

Таблица 5 - Технические характеристики измерителей-регуляторов серии TCN4

Наименование характеристики

Значение

TCN4S

TCN4M

TCN4H

TCN4L

Габаритные размеры, мм, не более

48x48x71

72x72x71

48x96x71

96x96x71

Масса, кг, не более

0,100

0,150

0,140

0,190

Таблица 6 - Технические характеристики измерителей-регуляторов температуры серий TC4, TCN4

Наименование характеристики

Значение

Количество измерительных каналов

1

Средний срок службы, лет, не менее

3

Средняя наработка до отказа, ч, не менее

30000

Рабочие условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

от -10 до +50 85

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.

Комплектность

Таблица 7 - Комплектность средства измерений

Наименование и обозначение

Количество

Примечание

Измерители-регуляторы температуры

1 шт.

Серия и модификация в соответствии с заказом

Руководство по эксплуатации (на русском языке)

1 экз.

-

Методика поверки МП 207-036-2018

1 экз.

На партию (при поставке в один адрес)

Поверка

осуществляется по документу МП 207-036-2018 «Измерители-регуляторы температуры серий TC4, TCN4. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.09.2018 г.

Основные средства поверки:

- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6  (-R)

(регистрационный № 52489-13);

- термометр лабораторный электронный ЛТ-300 (регистрационный № 61806-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

Общие технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Техническая документация фирмы-изготовителя
