Хроматографы газовые промышленные "Хромос ПГХ-1000.1"

Назначение

Хроматографы газовые промышленные «Хромое ПГХ-1000.1» (далее - хроматографы) предназначены для измерения содержания компонентов, входящих в состав анализируемых проб веществ и материалов, измерения содержания углеводородов (нефтепродуктов) в воде.

Описание

Принцип действия хроматографа основан на разделении на хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой и подвижной фазой - газом-носителем с последующим детектированием компонентов анализируемой пробы.

Хроматограф состоит из следующих блоков:

- блок управления - вычислительное устройство на базе РС/АТ совместимого компьютера с установленным программным обеспечением «Хромос». Вычислительное устройство работает совместно с центральной платой управления, которая обеспечивает связь между хроматографом и встроенным компьютером;

- программное обеспечение «Хромос» (далее - ПО) - для управления хроматографом, а также сбора и обработки хроматографических данных.

- блок аналитический.

В состав аналитического блока входят:

- один или два термостата, теплоизолированных съёмных;

- нагреватели (для поддержания температуры термостата);

- хроматографические колонки;

- дозирующие краны;

- переключающие клапаны;

- усилители;

- платы управления клапанами и платы питания;

- пневмосопротивления;

- регуляторы потока газов.

На передней панели прибора имеется дисплей, предназначенный для управления прибором и отображения информации.

В приборе могут быть установлены капиллярные, насадочные и микронасадочные колонки. В зависимости от решаемой аналитической задачи, приборы могут быть оснащены одним или несколькими детекторами из следующего списка:

• ДТП - детектор по теплопроводности

• ПИД - пламенно-ионизационный детектор

• ПФД-S - пламенно-фотометрический детектор

• ТХД - термо-химический детектор

• ЭЗД - электронно-захватный детектор

• ЭХД - электро-химический детектор

• РИД - разрядно-ионизационный детектор

• ПЭД - плазменно-эмиссионный детектор

Градуировка хроматографа проходит в автоматическом режиме.

Хроматографы выпускаются в двух исполнениях.

В исполнении 1 хроматограф выполняется в специальном взрывозащищенном исполнении в корпусе с непроницаемой оболочкой «d» по ГОСТ IEC 60079-1-2011. Хроматограф в исполнении 1 может быть укомплектован одним или несколькими детекторами по теплопроводности, электронно-захватным детектором, термо-химическим детектором, электро-химическим детектором, плазменно-эмиссионным детектором.

Исполнение 1

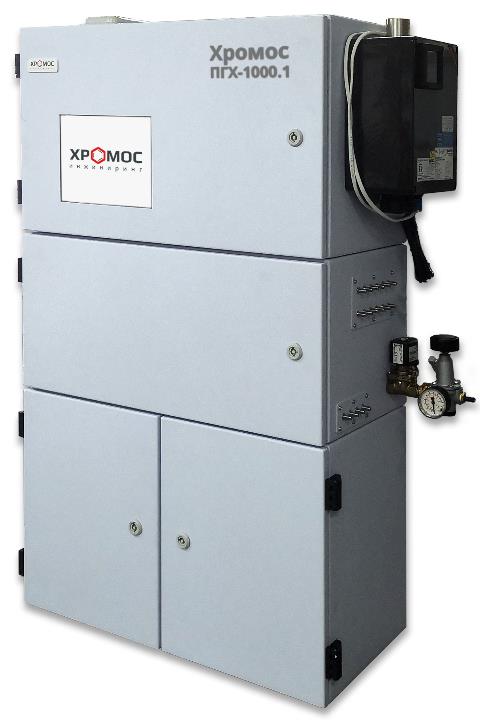

Рисунок 1 - Внешний вид хроматографа газового промышленного «Хромос ПГХ-1000.1»

Исполнение 2

Исполнение 1                               Исполнение 2

Места размещения:

1 - знак поверки;

2 - заводской номер;

3 - знак утверждения типа.

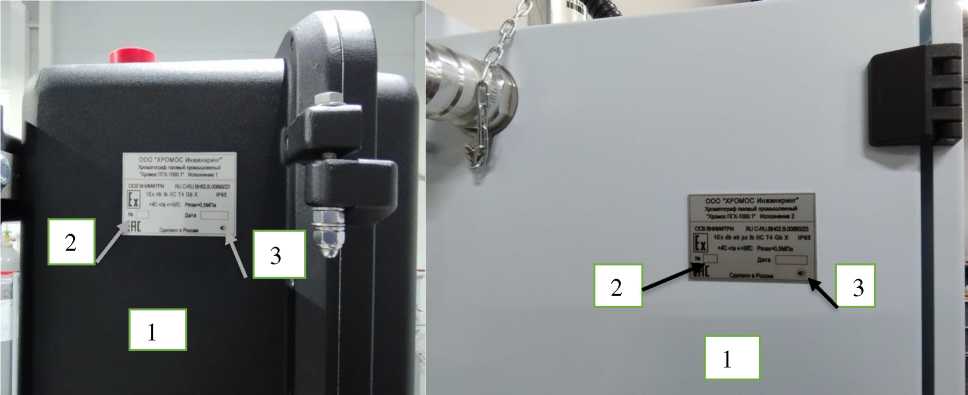

Рисунок 2 - Место нанесения знака поверки, знака утверждения типа и заводского номера хроматографа газового промышленного «Хромос ПГХ-1000.1»

В  исполнении  2 конструкция  хроматографа  выполняется  в специальном

взрывозащищенном исполнении - заполнение или продувка оболочки под избыточным давлением   «р» по   ГОСТ IEC   60079-2-2013.   Повышенная защита «е»

по ГОСТ 31610.7-2017/IEC 60079-7:2015 обеспечивается продувкой блока электроники и детекторов хроматографа воздухом КИП под избыточным давлением. Хроматограф в исполнении 2 может быть укомплектован детекторами по теплопроводности, пламенно-ионизационным детектором, пламенно-фотометрическим детектором, электронно-захватным детектором и термо-химическим детектором, электро-химическим детектором, разрядно-ионизационный детектором, плазменно-эмиссионным детектором.

На шильдике, установленном на боковой стенке хроматографа, указывается:

- наименование предприятия-изготовителя;

- знак утверждения типа;

- наименование изделия;

- маркировка взрывозащиты (в зависимости от исполнения);

- специальный знак взрывобезопасности Ех;

- единый знак обращения продукции на рынке государств-членов Таможенного союза ЕАС;

- допустимый диапазон температуры окружающего воздуха;

- маркировка степени защиты (от воздействия твердых тел и воды) IP65;

- заводской номер изделия, включающий год и месяц изготовления;

- страна-изготовитель;

- надпись «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ».

Заводской номер хроматографа в формате цифрового или буквенно-цифрового обозначения наносится на информационную табличку (шильд), расположенную на боковой панели хроматографа. Знак поверки наносится в виде наклейки рядом с шильдом (рисунок 2). Пломбирование хроматографов газовых промышленных «Хромос ПГХ-1000.1» не предусмотрено.

ООО "ХРОМОС инжиниринг"

Хроматограф газовый промышленный 'Хромое П ГХ-10ОО. 1" Исполнение 1

ОСВВНИИФТРИ RU C-RU.BH02B.00860/23

1ExdbibllCT4 GbX IP65 +4'С <ta <+50'С Ртах=0,5МПа

ЕНЕ

Дата

Сделано в России

Рисунок 3 - Образец шильдика в исполнении 1

ООО "ХРОМОС инжиниринг" Хроматограф газовый промышленный 'Хромое П ГХ-10ОО. 1' Исполнение 2

ОСВ ВНИИФТРИ    RU C-RU.BH02. В.00860/23

lExdbeb pxibllCT4GbX IP65 +4'С <ta <+50'С Ртах=0,5МПа

№ Q

ЕНЕ

Дата

Сделано в России

Рисунок 4 - Образец шильдика в исполнении 2

Маркировка взрывозащиты соответствует ГОСТ 31610.0-2014 (IEC 60079-0:2011).

Программное обеспечение

Для управления работой хроматографа, сбора и обработки хроматографических данных, ведения базы данных по хроматографическим анализам используется программное обеспечение «Хромос».

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Влияние программного обеспечения на метрологические характеристики отсутствует.

Метрологические характеристики хроматографа нормированы с учетом программного обеспечения.

Для обработки хроматографических данных, полученных при анализе природного газа, и проверки их приемлемости по ГОСТ 31371.7-2020 «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 7. Методика измерений молярной доли компонентов» и по ГОСТ 31371.5-2022 (ISO 6974-5:2014) «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределённости. Часть 5. Определение азота, диоксида углерода и углеводородов С1-С5 и С6+ изотермическим методом» используется расчетный модуль ПО «Хромос: Природный газ» (CalcLib31371720.dll).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» согласно Р 50.2.077-2014.

Для вычисления физико-химических показателей природного газа по алгоритмам ГОСТ 31369-2021 (ISO 6976:2016) «Газ природный. Вычисление теплоты сгорания, плотности, относительной плотности и числа Воббе на основе компонентного состава» предназначен расчетный модуль ПО «Хромос: Природный газ» (CalcLib3136921.dll).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» согласно Р 50.2.077-2014.

Для вычисления метанового числа на основе известного компонентного состава по ГОСТ 34704-2020 «Газ природный. Определение метанового числа» используется расчетный модуль ПО «Хромос: Природный газ» (CalcLib3470420.dll).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» согласно Р 50.2.077-2014.

Для расчета градуировочных коэффициентов и массовой концентрации серосодержащих компонентов в соответствии с ГОСТ 34723-2021 «Газ природный. Определение серосодержащих компонентов методом газовой хроматографии» используется расчетный модуль ПО «Хромос: Серосодержащие в природном газе» (CalcLib_34723_2021.dll).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» согласно Р 50.2.077-2014.

Технические характеристики

Метрологические характеристики приведены в таблице 2 и 3.

Таблица 2 - Пределы допускаемого значения относительного среднего квадратического отклонения (ОСКО) выходного сигнала (площади, времени удерживания) в изотермическом режиме_____________________________________________________________________

Таблица 3 - Дополнительные метрологические характеристики

Продолжение таблицы 3

Таблица 4 - Технические характеристики

Продолжение таблицы 4

Таблица 5 - Показатели надежности

Знак утверждения типа

наносится методом сетчатой печати на шильд, расположенный на боковой панели хроматографа, и на титульные листы эксплуатационной документации методом компьютерной графики.

Комплектность

Таблица 6 - Комплектность хроматографов

Продолжение таблицы 6

Сведения о методах измерений

приведены в разделе 1.5 «Устройство и принцип работы хроматографа» Руководства по эксплуатации.

Нормативные документы

ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4215-006-69502896-18 с изменением 4. Хроматографы газовые промышленные «Хромое ПГХ-1000.1». Технические условия

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

Приказ Федерального агентства по техническому регулированию и метрологии от 28.12.2024 г. № 3158 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах»
