74553-19: МСА Спектрометры эмиссионные - Производители, поставщики и поверители

Спектрометры эмиссионные МСА

Номер в ГРСИ РФ: 74553-19
Категория: Спектрометры
Производитель / заявитель: ЗАО "Спектральная лаборатория", г.С.-Петербург
Скачать
74553-19: Описание типа СИ Скачать 427.8 КБ
74553-19: Методика поверки Скачать 920.6 КБ
Заказать
Поставщик: АССА Лабораторные системы
Спектрометры эмиссионные МСА поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Спектрометры эмиссионные МСА предназначены для измерений содержания различных элементов, входящих в состав металлов, сплавов, порошков, руд и горных пород в соответствии с аттестованными и стандартизованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).

Информация по Госреестру

Основные данные
Номер по Госреестру 74553-19
Наименование Спектрометры эмиссионные
Модель МСА
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 01.04.2024
Производитель / Заявитель

ООО "Спектральная лаборатория", г.С.-Петербург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 320
Найдено поверителей 26
Успешных поверок (СИ пригодно) 320 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 21.12.2024

Поверители

Скачать

74553-19: Описание типа СИ Скачать 427.8 КБ
74553-19: Методика поверки Скачать 920.6 КБ

Описание типа

Назначение

Спектрометры эмиссионные МСА предназначены для измерений содержания различных элементов, входящих в состав металлов, сплавов, порошков, руд и горных пород в соответствии с аттестованными и стандартизованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).

Описание

В основу работы спектрометров эмиссионных МСА (далее - спектрометры) положен метод эмиссионного спектрального анализа, основанный на зависимости интенсивности спектральных линий от содержания элемента в пробе.

Спектрометры состоят из источника возбуждения спектра (искрового генератора), стационарного (искровой столик) штатива или выносного (искровой зонд) штатива, оптической части прибора (полихроматора), осуществляющего пространственное разделение сплошного излучения от источника возбуждения спектра в спектр, и автоматизированной системы управления и регистрации на базе внешнего компьютера.

Спектрометры эмиссионные МСА выпускаются 13-ти модификаций: МСА1 V5, МСА1 V5 Воздух, МСА1 V5 R, МСА1 V5 Воздух R, МСАП V5, МСАП V5 Гибрид, МСАП V5 R, МСАП V5 Гибрид R, МСАП V5 Азот, МСАП V5 Азот R, МСАП V5 Двойной, МСАП V5 Двойной R, МСАШ. Все модификации имеют настольное исполнение

Встроенный источник возбуждения спектра, столик с разрядной камерой и прижимом, оптическая часть прибора (полихроматор), аргоновый блок, коммутационная панель, индикаторная информационная панель для всех модификаций спектрометра выполнены в виде моноблока. Модификации МСАП V5 Гибрид и МСАП V5 Гибрид R имеют выносной штатив (зонд), с помощью которого можно осуществлять контроль габаритных деталей. Модификации МСА1 V5 Воздух, МСА1 V5 Воздух R оснащаются сменными разрядными столиками (дополнительным выносным штативом) для анализа порошков, стружки и монолитных проб в дуговом разряде; они так же могут опционно комплектоваться генератором УГЭ-4 в комплекте со штативом УШТ-4. Спектрометры МСА могут комплектоваться дополнительными опциями, которые идентифицируются в наименовании следующим образом: вакуумирование полихроматора — V; термостабилизация — T; наличие дополнительного оптического входа — Opt.

Источник возбуждения спектра генерирует искровой разряд, либо дуговой разряд, либо комбинацию искрового и дугового разрядов с формой волны, задаваемой программным образом. В стационарном штативе открытого типа (искровой столик) и выносном искровом источнике (зонд) в виде пистолета осуществляется продувка аргоном высокой чистоты промежутка между пробой и подставным электродом. Во всех модификациях спектрометров применяются вольфрамовые электроды. В стационарных штативах применяется пневматический прижим образца. Выносные искровые источники возбуждения спектра (зонды) соединяются с оптической частью прибора посредством основного специального кабеля длиной 3 м или 5м, по которому осуществляется подача аргона и оптического излучения, которое передается на вход спектрометра с помощью волоконно-оптического кабеля, встроенного в специальный кабель.

Полихроматоры спектрометров МСА построены по схеме Пашен-Рунге, в которой входная щель, вогнутая дифракционная решетка и выходные щели установлены на круге Роуланда. Конструктивно в зависимости от модификации спектрометра их оптическая часть может состоять из одного, двух, трех полихроматоров оптически связанных между собой в одну систему. Регистрация спектра осуществляется посредством фотодиодных линейных приборов с зарядовой связью (ПЗС). В блоке ПЗС-линеек, сигналы с ПЗС-линеек последовательно обрабатываются в аналого-цифровом блоке, в схеме обработки цифровых сигналов и через (интерфейс-USB) поступают в компьютер, где происходит обработка сигналов путем математических операций.

Компьютер также через схему обработки цифровых сигналов управляет работой источника возбуждения спектров, газовой системы и работой ПЗС-линеек.

Управление спектрометрами МСА осуществляется при помощи специального программного обеспечения, установленного на внешнем компьютере. Вывод информации производится на внешний монитор.

Общий вид спектрометров эмиссионных МСА приведен на рисунке 1.

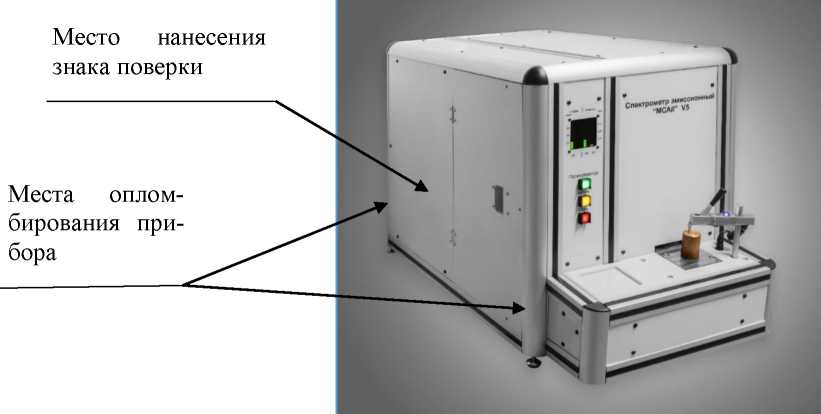

Спектрометры эмиссионные МСА модификаций МСА1 V5, МСА1 V5 R, МСА1 V5 Воздух, МСА1 V5 Воздух R, МСАП V5, МСАП V5 R, МСАП V5 Гибрид, МСАП V5 Гибрид R, МСАШ

Место   нанесения

знака поверки

Места опломбирования прибора

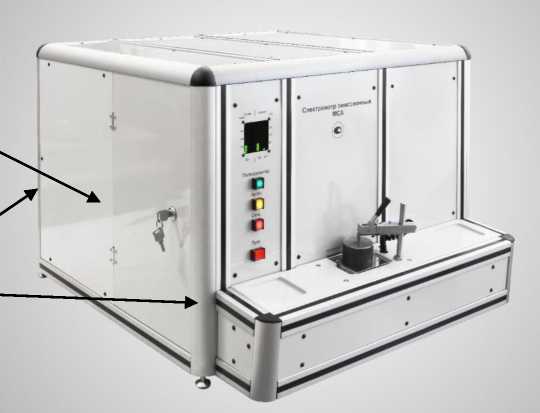

Спектрометры эмиссионные МСА модификаций МСАП V5 Азот, МСАП V5 Азот R, МСАП V5 Двойной, МСАП V5 Двойной R

Рисунок 1 - Общий вид спектрометров эмиссионных МСА

Программное обеспечение

Спектрометры эмиссионные МСА оснащаются автономным программным обеспечением «ГРАДУИРОВКА» и/или автономным программным обеспечением «GradSL», которые управляют всеми блоками спектрометров эмиссионных МСА, выполняют обработку зарегистрированного спектра, измерения содержания различных элементов в анализируемых материалах, отображают результаты, обрабатывают, передают и хранят полученные данные. В целях предотвращения несанкционированного доступа внутрь спектрометра предусмотрено пломбирование корпуса специальными фирменными наклейками. Уровень защиты ПО «ГРАДУИРОВКА» от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Уровень защиты ПО «GradSL» от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние ПО «ГРАДУИРОВКА» и ПО «GradSL» на метрологические характеристики спектрометров эмиссионных МСА учтено при их нормировании. Идентификационные данные ПО «ГРАДУИРОВКА» и ПО «GradSL» приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО «Градуировка» и ПО «GradSL».

Идентификационные данные (признаки)

Значение

Идентификационное наименование

ПО

«ГРАДУИРОВКА»

«GradSI.»

Номер версии (идентификационный номер) ПО

не ниже 5.3.18.07 1)

не ниже 1.0.00.00 1)

Цифровой идентификатор метрологически значимого файла ПО

53FD9EB131DAE9C30FB1 CA70C68BD13B0EC411F7 (файл grad.exe для версии 5.3.18.07, расчет по алгоритму SHA-1)

8FE4E56B (файл GradSL.exe для версии 1.0.14.10, расчет по алгоритму CRC32)

1) Версия ПО может иметь дополнительные цифровые суффиксы

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Рабочий спектральный диапазон, нм - модификации МСА1 V5; МСА1 V5 Воздух

от 190 до 410

- модификации МСА1 V5 R; МСА1 V5 Воздух R

от 190 до 410; от 410 до 770

- модификации МСАП V5; МСАП V5 Гибрид

от 178 до 408

- модификации МСАП V5 R; МСАП V5 Гибрид R

от 178 до 408; от 410 до 770

- модификации МСАП V5 Азот

от 141 до 155; от 178 до 408

- модификации МСАП V5 Азот R

от 141 до 155; от 178 до 408; от 410 до 770

- модификации МСАП V5 Двойной

от 178 до 410

- модификации МСАП V5 Двойной R

от 178 до 410; от 410 до 770

- модификации МСАШ

от 171 до 194

Предел детектирования легирующих и примесных элементов, %, не более:

- при анализе сталей углерода хрома, марганца кремния никеля

0,0040

0,0005

0,0018

0,0020

Продолжение таблицы 2

Наименование характеристики

Значение

титана

0,0090

ванадия, алюминия

0,0080

меди

0,0010

молибдена

0,0035

- при анализе алюминия и алюминиевых сплавов кремния, железа

0,0050

магния, меди

0,0030

титана

0,0009

- при анализе меди и сплавов на основе меди цинка

0,0003

олова

0,0009

никеля

0,0020

железа, марганца

0,0002

Относительные СКО выходного сигнала спектрометра в режиме измерения относительных интенсивностей при анализе сталей, алюминия и алюминиевых сплавов, меди и сплавов на основе меди, %, не более:

- в диапазоне массовых долей элементов от 0,0005 % до 0,01 % включ.

30

- в диапазоне массовых долей элементов св. 0,01 % до 0,1 % включ.

10

- в диапазоне массовых долей элементов св. 0,1 % до 1,0 % включ.

4

- в диапазоне массовых долей элементов св. 1,0 % до 49,9 %

1

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (Д*Ш*В), мм, не более:

- модификаций МСА1 V5, МСА1 V5 R, МСА1 V5 Воздух, МСА1 V5 Воздух R, МСАП V5, МСАП V5 R, МСАП V5 Гибрид, МСАП V5 Гибрид R, МСАШ

- модификаций МСАП V5 Азот, МСАП V5 Азот R, МСАП V5 Двойной, МСАП V5 Двойной R

700x1100x750

900x1100x750

- внешнего источника возбуждения спектров генератора универсального УГЭ-4

780x650x1420

- штатива УШТ-4 и дополнительного выносного штатива

480x520x510

- выносного зонда (длина кабеля 3 м, 5 м)

300x100x210

Масса, кг, не более

- модификаций МСА1 V5, МСА1 V5 R, МСА1 V5 Воздух, МСА1 V5 Воздух R, МСАП V5, МСАП V5 R, МСАП V5 Гибрид, МСАП V5 Гибрид R, МСАШ

- модификаций МСАП V5 Азот, МСАП V5 Азот R, МСАП V5 Двойной, МСАП V5 Двойной R

- внешнего источника возбуждения спектров генератора универсального УГЭ-4

100

120

320

- штатива УШТ-4 и дополнительного выносного штатива

50

- выносного зонда (длина кабеля 3 м, 5 м)

5

Продолжение таблицы 3

Потребляемая мощность, 1ГА, не более:

- в случае применения встроенного в спектрометр источника возбуждения спектров - однофазная сеть переменного тока:

в режиме ожидания

100

в режиме измерения

1000

- в случае применения внешнего источника возбуждения спектров (генератор универсальный УГЭ-4):

трехфазная сеть переменного тока с заземленной нейтралью

8500

однофазная сеть переменного тока

5000

Электрическое питание осуществляется от сети переменного тока:

- в случае применения встроенного в спектрометр источника возбуждения спектров - однофазная сеть переменного тока: диапазон напряжения, В

от 180 до 260

частотой, Гц

от 48 до 63

- в случае применения внешнего источника возбуждения спектров (генератор универсальный УГЭ-4)

- трехфазная сеть переменного тока с заземленной нейтралью диапазон напряжения, В

от 361 до 399

частотой, Гц

от 48 до 52

- однофазная сеть переменного тока диапазон напряжения, В

от 209 до 231

частотой, Гц

от 48 до 52

Время установления рабочего режима, мин, не более

30

Срок службы, лет, не менее

10

Средняя наработка спектрометра на отказ, ч

10000

Условия эксплуатации:

- температура окружающей среды, °C

от +10 до +35

- атмосферного давления, кПа

от 84,0 до 106,7

- относительная влажность при температуре +25 °C, %, не более

80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на переднюю или боковую панель корпуса спектрометра в виде специальной таблички.

Комплектность

Таблица 4 - Комплектность спектрометров эмиссионных МСА

Наименование

Обозначение

Количество

Спектрометр эмиссионный МСА (в зависимости от модификации)

-

1 шт.

Редуктор высокого давления

-

1 шт.

Комплект трубок для газовой системы

-

1 комплект

Выносной зонд (длина кабеля 3 м или 5 м) 2)

-

1 шт.

Генератор УГЭ-4 1)

-

1 шт.

Штатив УШТ-4 1)

-

1 шт.

Дополнительный выносной штатив 1)

-

1 шт.

Комплект рекалибровочных образцов

-

1 комплект

Комплект соединительных кабелей

-

1 комплект

Персональный компьютер 1)

-

1 шт.

Продолжение таблицы 4

Наименование

Обозначение

Количество

Монитор 1)

-

1 шт.

Клавиатура 1)

-

1 шт.

Манипулятор типа “Мышь” 1)

-

1 шт.

Комплект ЗИП 2)

-

1 комплект

Программное обеспечение «GradSL» 1)

-

1 диск

Программное обеспечение «ГРАДУИРОВКА» 1)

-

1 диск

Паспорт (в зависимости от модификации)

АШМД 415311 ПС

1 экз.

Руководство по эксплуатации

АШМД 415311 РЭ

1 экз.

Руководство пользователя ПО «ГРАДУИРОВКА» 1)

-

1 экз.

Руководство пользователя ПО «GradSL» 1)

-

1 экз.

Методика поверки

МП-242-2236-2018

1 экз.

1) Поставляется по заказу

2) В зависимости от модификации спектрометра

Поверка

осуществляется по документу МП-242-2236-2018 «ГСИ. Спектрометры эмиссионные МСА. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28 ноября 2018 г.

Основные средства поверки:

- ГСО 10504-2014, стандартные образцы состава сталей углеродистых и легированных; ГСО 8876-2007, стандартные образцы состава сталей легированных; ГСО 9975-2011, стандартные образцы состава сталей легированных; ГСО 10983-2017/10990-2017, стандартные образцы состава алюминия; ГСО 7080-93, стандартные образцы состава сплавов алюминиевых; ГСО 6530-92/6534-92, стандартные образцы состава сплавов алюминиевых; ГСО 10819-2016, стандартные образцы состава меди черновой; ГСО 979-76/989-76, стандартные образцы состава латуни свинцовой; ГСО 6205-91/6209-91, стандартные образцы состава бронзы оловянной; ГСО 2429-87П/2433-87П, стандартные образцы состава бронзы оловянной.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на боковую панель спектрометра, как показано на рисунке 1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ 26.51.41.130-001 Спектрометры эмиссионные МСА. Технические условия
