74564-19: EEM Приборы для измерения параметров электрической энергии - Производители, поставщики и поверители

Приборы для измерения параметров электрической энергии EEM

Номер в ГРСИ РФ: 74564-19
Производитель / заявитель: Фирма "Phoenix Contact GmbH & Co. KG", Германия
Скачать
74564-19: Описание типа СИ Скачать 344.2 КБ
74564-19: Методика поверки Скачать 5.1 MБ
Нет данных о поставщике
Приборы для измерения параметров электрической энергии EEM поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Приборы для измерения параметров электрической энергии ЕЕМ (далее - приборы) предназначены для измерений активной и реактивной электрической энергии в трехфазных цепях переменного тока промышленной частоты.

Информация по Госреестру

Основные данные
Номер по Госреестру 74564-19
Наименование Приборы для измерения параметров электрической энергии
Модель EEM
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 01.04.2024
Производитель / Заявитель

Фирма "Phoenix Contact GmbH & Co. KG", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 8 лет
Актуальность информации 22.12.2024

Поверители

Скачать

74564-19: Описание типа СИ Скачать 344.2 КБ
74564-19: Методика поверки Скачать 5.1 MБ

Описание типа

Назначение

Приборы для измерения параметров электрической энергии ЕЕМ (далее - приборы) предназначены для измерений активной и реактивной электрической энергии в трехфазных цепях переменного тока промышленной частоты.

Описание

Приборы представляют собой многофункциональные электроизмерительные приборы. Принцип действия приборов заключается в преобразовании входного аналогового сигнала с помощью аналого-цифрового преобразователя (далее - АЦП), последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра, отображении результатов на жидкокристаллическом дисплее и их передаче по цифровому протоколу.

Конструктивно приборы ЕЕМ состоят из первичных преобразователей тока и напряжения, аналого-цифровых преобразователей, микропроцессора и дисплея. На передней панели приборов расположены кнопки управления прибором и жидкокристаллический дисплей. На задней панели находятся разъемы для питания приборов и разъемы для подключения измерительных цепей.

Приборы выпускаются в следующих модификациях: ЕЕМ-ЕМ325, ЕЕМ-ЕМ327, ЕЕМ-ЕМ355, ЕЕМ-ЕМ357, ЕЕМ-ЕМ375, ЕЕМ-ЕМ377, отличающихся метрологическими характеристиками и способом подключения. Приборы модификаций ЕЕМ-ЕМ325, ЕЕМ-ЕМ355, ЕЕМ-ЕМ375 имеют трансформаторное подключение, модификации ЕЕМ-ЕМ327,

ЕЕМ-ЕМ357, ЕЕМ-ЕМ377 имеют непосредственное подключение.

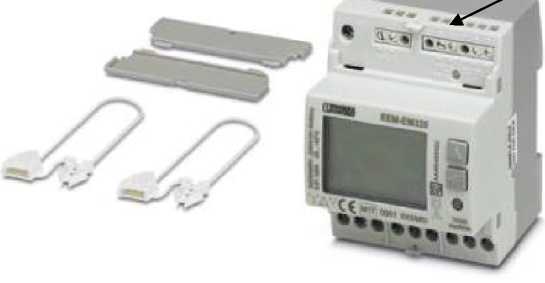

Общий вид приборов представлен на рисунке 1.

Место нанесения знака поверки

Рисунок 1 - Общий вид приборов для измерения параметров электрической энергии ЕЕМ

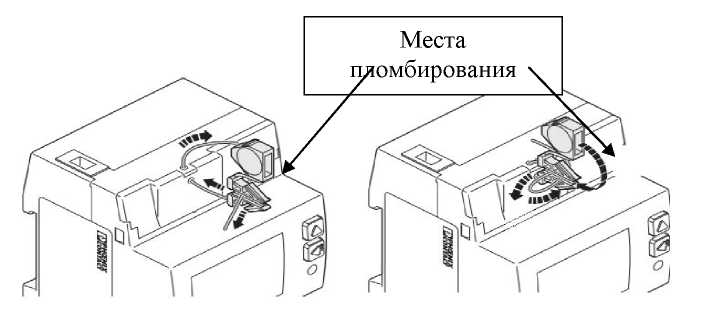

Схема пломбировки приборов показана на рисунке 2.

Рисунок 2 - Схема пломбировки приборов

Программное обеспечение

Приборы имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память микроконтроллера приборов, что исключает возможность несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений. Встроенное ПО предназначено для преобразования измеренных значений физических величин, отображения измеренных значений на жидкокристаллическом дисплее и передачи измерительной информации по одному из цифровых протоколов в промышленную цифровую сеть.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные

З

начение для модификации

ЕЕМ-ЕМ325

ЕЕМ-ЕМ327

ЕЕМ-ЕМ355

ЕЕМ-ЕМ357

ЕЕМ-ЕМ375

ЕЕМ-ЕМ377

Идентификационное наименование ПО

Firmware ЕЕМ-ЕМ325

Firmware ЕЕМ-ЕМ327

Firmware ЕЕМ-ЕМ355

Firmware ЕЕМ-ЕМ357

Firmware ЕЕМ-ЕМ375

Firmware ЕЕМ-ЕМ377

Номер версии ПО, не ниже

1.22

1.22

1.22

1.22

1.22

1.22

Цифровой идентификатор ПО

-

-

-

-

-

-

Уровень защиты встроенного ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Технические характеристики

Основные метрологические и технические характеристики приборов представлены в таблицах 2 - 11.

Таблица 2 - Метрологические характеристики приборов

Наименование характеристики

Значение для модификаций

ЕЕМ-ЕМ325, ЕЕМ-ЕМ355, ЕЕМ-ЕМ375

ЕЕМ-ЕМ327, ЕЕМ-ЕМ357, ЕЕМ-ЕМ377

Тип подключения

трансформаторное

непосредственное

Класс точности при измерении активной электрической энергии

1*

Класс точности при измерении реактивной электрической энергии

2**

Постоянная счетчика, имп./кВт^ч (имп./квар^ч)

1000

Номинальная частота, Гц

50 или 60

Номинальное напряжение ином, В

3x230/400;

3x240/415

Стартовый ток (чувствительность) 1ст, А

0,002

0,02

Базовый (максимальный) ток для приборов с непосредственным включением 1б, А

-

5 (80)

Номинальный (максимальный) ток для приборов, включаемых через трансформатор 1ном, А

1 (6)

-

* - пределы допускаемой основной относительной погрешности при измерении активной электрической энергии приведены в таблицах 3,4. Пределы допускаемой дополнительной относительной погрешности приведены в таблице 6. Температурный коэффициент приведен в таблице 5;

* * - пределы допускаемой основной относительной погрешности при измерении реактивной электрической энергии приведены в таблицах 7,8. Пределы допускаемой дополнительной относительной погрешности приведены в таблице 10. Температурный коэффициент приведен в таблице 9.

Таблица 3 - Пределы допускаемой основной относительной погрешности при измерении активной электрической энергии прямого и обратного направлений для приборов класса точности 1

Значение силы тока

Коэффициент мощности cos ф

Пределы допускаемой основной относительной погрешности, %

С непосредственным включением

Включаемых через трансформатор

0,05-1б < I < 0,10-1б

0,02'1ном < I < 0,05-1ном

1

±1,5

0,10*1б < I < Iмакс

0,05^Iном < I < Iмакс

±1,0

0,10-1б < I < 0,20-1б

0,05 Iном < I < 0,10^ Iном

0,5 (при индуктивной нагрузке)

0,8 (при емкостной нагрузке)

±1,5

0,20'1б < I < Iмакс

0,10'1ном < I < Iмакс

±1,0

0,20^Iб < I < Iб

0,10 Iном < I < Iном

0,25 (при индуктивной нагрузке)

±3,5

0,5 (при емкостной нагрузке)

±2,5

Таблица 4 - Пределы допускаемой основной относительной погрешности при измерении активной электрической энергии прямого и обратного направлений для приборов класса точности 1 с однофазной нагрузкой при симметрии многофазных напряжений

Значение силы тока

Коэффициент мощности cos ф

Пределы допускаемой основной относительной погрешности, %

С непосредственным включением

Включаемых через трансформатор

0,10*1б < I < Iмакс

0,05'Iном < I < Iмакс

1

±2

0,20*1б < I < Iмакс

0,10^ Iном < I < Iмакс

0,5 (при индуктивной нагрузке)

Таблица 5 - Средний температурный коэффициент для приборов класса точности 1

Влияющая величина

Значение силы тока

Коэффициент мощности cos ф

Средний температурный коэффициент, %/К, не более

С непосредственным включением

Включаемых через трансформатор

Изменение температуры окружающей среды

0,10*1б < I < Iмакс

0,05-1ном < I < Iмакс

1

±0,05

0,20-1б < I < Iмакс

0,10*1ном < I < Iмакс

0,5 (при индуктивной нагрузке)

±0,07

Таблица 6 - Пределы допускаемой дополнительной относительной погрешности, вызванной изменением влияющих величин при измерении активной электрической энергии прямого и обратного направлений для приборов класса точности 1

Влияющая величина

Значение силы тока

Коэффициент мощности cos ф

Пределы допускаемой дополнительной относительной погрешности, %

С непосредственным включением

Включаемых через трансформатор

Изменение напряжения электропитания ±10 %1)2)

0,05-1б < I < Iмакс

0,02^Iном < I < Iмакс

1

±0,70

0,10-1б < I < Iмакс

0,05^Iном < I < Iмакс

0,5 (при индуктивной нагрузке)

±1

Изменение частоты электропитания ±2 %2)

0,05-1б < I < Iмакс

0,02^Iном < I < Iмакс

1

±0,50

0,10-1б < I < Iмакс

0,05^Iном < I < Iмакс

0,5 (при индуктивной нагрузке)

±0,70

Обратный порядок следования фаз

0,10-1б

10-1ном

1

±1,50

Несимметрия напряжения

Iном

±2,0

Г армоники в цепях тока и напряжения

0,5^ Iмакс

0,5^ Iмакс

±0,8

Продолжение таблицы 6

Влияющая величина

Значение силы тока

Коэффициент мощности cos ф

Пределы допускаемой дополнительной относительной погрешности, %

С непосредственным включением

Включаемых через трансформатор

Нечетные гармоники в цепи переменного тока

0,5-1б

0,5-1ном

±3

Субгармоники в цепи переменного тока

1) Для диапазонов напряжения от минус 20 % до минус 10 % и от плюс 10 % до плюс 15 % пределы дополнительной погрешности равны утроенным значениям пределов, приведенных в таблице. При напряжении ниже 0,8 ином погрешность изменяется от плюс 10 % до минус 100 %;

2) Рекомендуется проводить испытание при 1б для приборов с непосредственным включением и при 1ном для приборов, включаемых через трансформатор.

Таблица 7 - Пределы допускаемой основной относительной погрешности при измерении реактивной электрической энергии прямого и обратного направлений для приборов класса точности 2

Значение силы тока

Коэффициент мощности sin ф

Пределы допускаемой основной относительной погрешности, %

С непосредственным включением

Включаемых через трансформатор

0,05-1б < I < 0,10-1б

0,02-1ном < I < 0,05-1ном

1

±2,5

0,10*1б < I < Iмакс

0,05-1ном < I < Iмакс

±2,0

0,10-1б < I < 0,20-1б

0,05Iном < I < 0,10^Iном

0,50

±2,5

0,20-1б < I < Iмакс

0,10^ Iном < I < Iмакс

±2,0

0,20-1б < I < Iмакс

0,10*1ном < I < Iмакс

0,25

±2,5

Таблица 8 - Пределы допускаемой основной относительной погрешности при измерении реактивной электрической энергии прямого и обратного направлений для приборов класса точности 2 с однофазной нагрузкой при симметрии многофазных напряжений

Значение силы тока

Коэффициент мощности sin ф

Пределы допускаемой основной относительной погрешности, %

С непосредственным включением

Включаемых   через

трансформатор

0,10'1б < I < Iмакс

0,05^Iном < I < Iмакс

1

±3,0

0,20-1б < I < Iмакс

0,10*1ном < I < Iмакс

0,5

Таблица 9 - Средний температурный коэффициент для приборов класса точности 2

Влияющая величина

Значение силы тока

Коэффициент мощности cos ф

Средний температурный коэффициент, %/К, не более

С непосредственным включением

Включаемых через трансформатор

Изменение температуры окружающей среды

0,10*1б < I < Iмакс

0,05-1ном < I < Iмакс

1

±0,10

0,20-1б < I < Iмакс

0,10*1ном < I < Iмакс

0,5 (при индуктивной нагрузке)

±0,15

Таблица 10 - Пределы допускаемой дополнительной относительной погрешности, вызванные изменением влияющих величин при измерении реактивной электрической энергии прямого и обратного направлений для приборов класса точности 2______________________________________

Влияющая величина

Значение силы тока

Коэффициент мощности sin ф

Пределы допускаемой дополнительной относительной погрешности, %

С непосредственным включением

Включаемых через трансформатор

Изменение напряжения электропитания ±10 %1)2)

0,05-1б < I < Iмакс

0,02^Iном < I < Iмакс

1

±1

0,10*1б < I < Iмакс

0,05^Iном < I < Iмакс

0,5

±1,5

Изменение частоты электропитания ±2 %2)

0,05-1б < I < Iмакс

0,02^Iном < I < Iмакс

1

±2,5

0,10*1б < I < Iмакс

0,05'Iном < I < Iмакс

0,5

1) Для диапазонов напряжения от минус 20 % до минус 10 % и от плюс 10 % до плюс 15 % пределы дополнительной погрешности равны утроенным значениям пределов, приведенных в таблице. При напряжении ниже 0,8 ином погрешность изменяется от плюс 10 % до минус 100 %;

2) Рекомендуется проводить испытание при 1б для приборов с непосредственным включением и при 1ном для приборов, включаемых через трансформатор.

Таблица 11 - Технические характеристики

Наименование характеристики

Значение

Полная (активная) потребляемая мощность, В^А (Вт): - модификации ЕЕМ-ЕМ325, ЕЕМ-ЕМ327

7,5(0,5)

- модификации ЕЕМ-ЕМ355, ЕЕМ-ЕМ357, ЕЕМ-ЕМ 375, ЕЕМ-ЕМ377

3,5 (1)

Габаритные размеры (ширинахвысотахглубина), мм, не более

72х90х67

Масса, г, не более:

- модификация ЕЕМ-ЕМ325

382,2

- модификация ЕЕМ-ЕМ327

494,6

- модификация ЕЕМ-ЕМ355

382,6

- модификация ЕЕМ-ЕМ357

485,6

- модификация ЕЕМ-ЕМ 375

470,8

- модификация ЕЕМ-ЕМ377

583,2

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 80 до 106,7

Рабочие условия измерений:

- температура окружающего воздуха, °С

от -25 до +55

- относительная влажность воздуха при +40 °С, %, не более

80

Средний срок службы, лет

15

Средняя наработка до отказа, ч

150375

Знак утверждения типа

наносится на корпус приборов методом трафаретной печати и на титульный лист паспорта типографским способом.

Комплектность

Таблица 12 - Комплектность средства измерений

Наименование

Обозначение

Количество

Приборы для измерения параметров электрической энергии ЕЕМ

-

1 шт.

Коробка упаковочная

-

1 шт.

Паспорт

-

1 экз.

Методика поверки

ИЦРМ-МП-179-18

1 экз.

Поверка осуществляется по документу ИЦРМ-МП-179-18 «Приборы для измерения параметров электрической энергии ЕЕМ. Методика поверки», утвержденному ООО «ИЦРМ» 28.12.2018 г.

Основное средство поверки:

- установка поверочная универсальная УППУ-МЭ 3.1К (регистрационный номер в Федеральном информационном фонде № 39138-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов с требуемой точностью.

Знак поверки наносится в свидетельство о поверке, и (или) в паспорт, и (или) на корпус прибора.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

Техническая документация изготовителя
