Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВС-700, РВС-2000
| Номер в ГРСИ РФ: | 74572-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | Трест "Сибметаллургмонтаж", г.Бийск |
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВС-700, РВС-2000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74572-19 |
| Наименование | Резервуары стальные вертикальные цилиндрические |
| Модель | РВС-200, РВС-400, РВС-700, РВС-2000 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | на 7 шт. с зав.№ РВС-200: 30; РВС-400: 31; РВС-700: 32; РВС-2000: 26, 27, 35, 37 (изготовлены в 1962 - 1975 гг.) |
Производитель / Заявитель
Трест "Сибметаллургмонтаж", г.Бийск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 5 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 74572-19: Описание типа СИ | Скачать | 683.4 КБ | |
| 74572-19: Методика поверки | Скачать | 50.6 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВС-700, РВС-2000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Описание
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВС-700, РВС-2000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемораздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВС-200 № 30, РВС-400 № 31, РВС-700 № 32, РВС-2000 №№ 26, 27, 35, 37 расположены: Российская Федерация, Алтайский край, р.п. Благовещенка, ул. Нефтебазы, 12.
Общий вид резервуаров стальных вертикальных цилиндрических РВС-200, РВС-400, РВС-700, РВС-2000 представлен на рисунках 1-4.

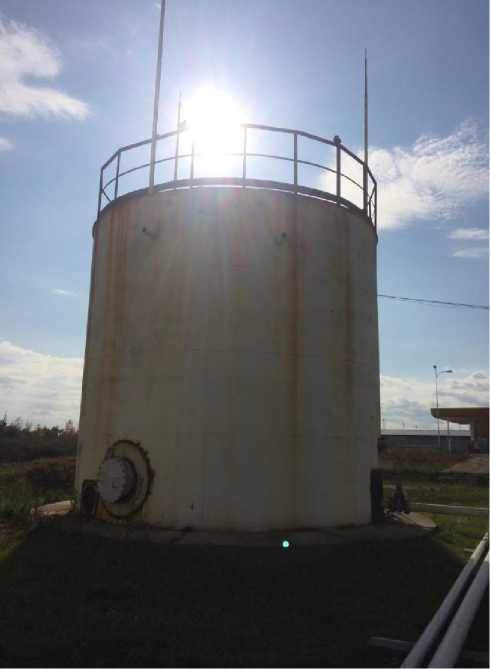

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-200

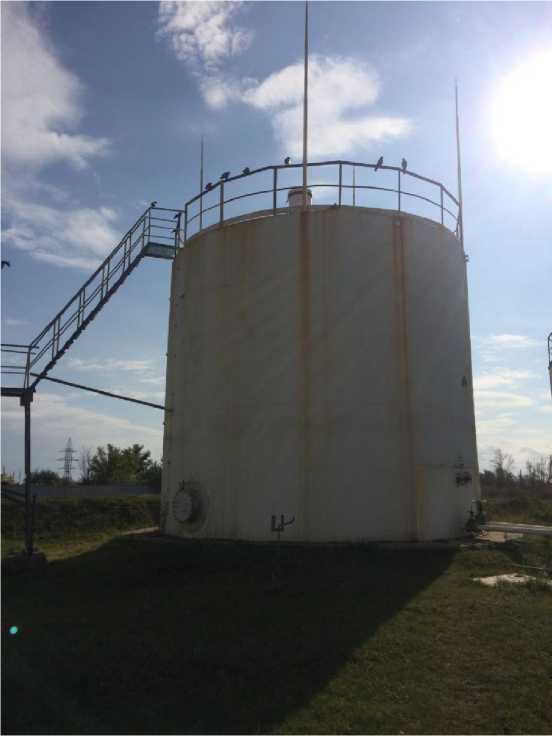

Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического РВС-400

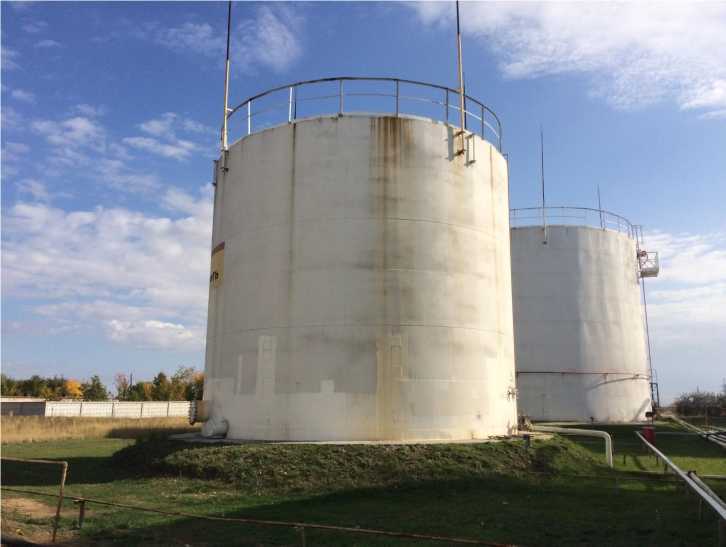

Рисунок 3 - Общий вид резервуара стального вертикального цилиндрического РВС-700

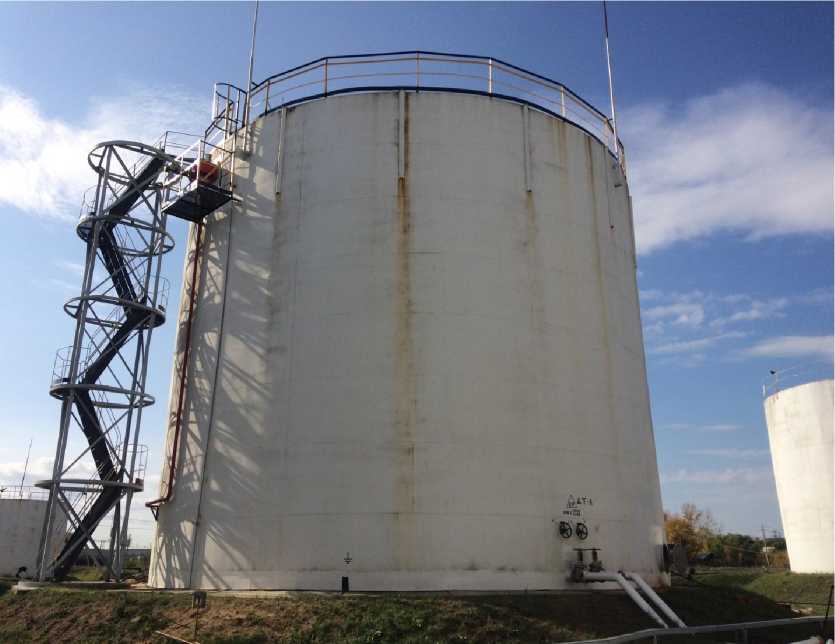

Рисунок 4 - Общий вид резервуара стального вертикального цилиндрического РВС-2000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-200, РВС-400, РВС-700, РВС-2000 не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
РВС-200 |
РВС-400 |
РВС-700 |
РВС-2000 | |
|
Номинальная вместимость, м3 |
200 |
400 |
700 |
2000 |
|
Пределы допускаемой относительной Погрешности определения вместимости резервуара, % |
±0,2 | |||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-200 |
1 шт. |
|
РВС-400 |
1 шт. | |
|
РВС-700 |
1 шт. | |
|
РВС-2000 |
4 шт. | |
|
Паспорт |
- |
7 экз. |
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ТПЦ-1-150-0,1 (регистрационный № 260-97);
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методах измеренийНормативные документы
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
