Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВСП-5000, РВС-20000

Номер в ГРСИ РФ: 74581-19
Категория: Резервуары
Производитель / заявитель: ООО "Ремонтно-механический завод", г.Новокуйбышевск
Скачать
74581-19: Описание типа СИ Скачать 872.2 КБ
74581-19: Методика поверки Скачать 50.6 КБ
Заказать
Поставщик: ООО "САРРЗ"
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВСП-5000, РВС-20000 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВСП-5000, РВС-20000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Информация по Госреестру

Основные данные
Номер по Госреестру 74581-19
Наименование Резервуары стальные вертикальные цилиндрические
Модель РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВСП-5000, РВС-20000
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) на 53 шт. с зав.№ РВС-200: 2, 9, 11, 1529, 1530; РВС-400: 1, 2, 3, 5, 6; РВС-1000: 1212, 1213, 1215, 1216; РВС-2000: 367, 369, 1090, 1091, 1365, 1366, 1367, 1368, 1534, 1535, 1561, 1562, 1613, 1614, 1615; РВС-3000: 1536, 1536а, 1538, 1541, 1542, 1555, 1556, 1752, 1753, 1754, 1755, 1756, 1757, 1758; РВС-5000: 24, 42, 43, 47, 62, 461; РВСП-5000: 39, 40; РВС-20000: 5, 6
Производитель / Заявитель

ООО "Ремонтно-механический завод", г.Новокуйбышевск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 67
Найдено поверителей 2
Успешных поверок (СИ пригодно) 67 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 03.11.2024

Поверители

Скачать

74581-19: Описание типа СИ Скачать 872.2 КБ
74581-19: Методика поверки Скачать 50.6 КБ

Описание типа

Назначение

Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВСП-5000, РВС-20000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание

Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВСП-5000, РВС-20000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.

Резервуары стальные вертикальные цилиндрические РВС-200 №№ 2, 9, 11, 1529, 1530, РВС-400 №№ 1, 2, 3, 5, 6, РВС-1000 №№ 1212, 1213, 1215, 1216, РВС-2000 №№ 367, 369, 1090, 1091, 1365, 1366, 1367, 1368, 1534, 1535, 1561, 1562, 1613, 1614, 1615, РВС-3000 №№ 1536, 1536а, 1538, 1541, 1542, 1555, 1556, 1752, 1753, 1754, 1755, 1756, 1757, 1758, РВС-5000 №№ 24, 42, 43, 47, 62, 461, РВСП-5000 №№ 39, 40, РВС-20000 №№ 5, 6 расположены: Российская Федерация, Самарская обл., г. Новокуйбышевск, ул. Осипенко, д. 12, стр. 1, АО «НК НПЗ».

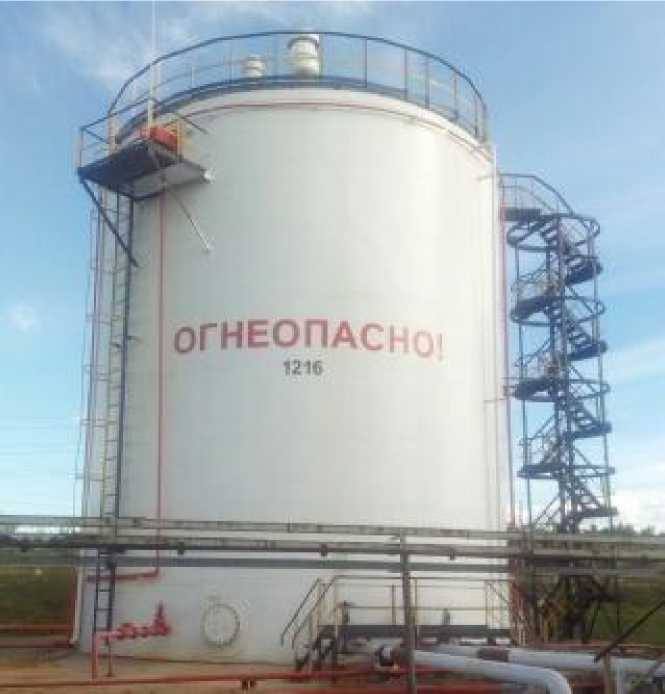

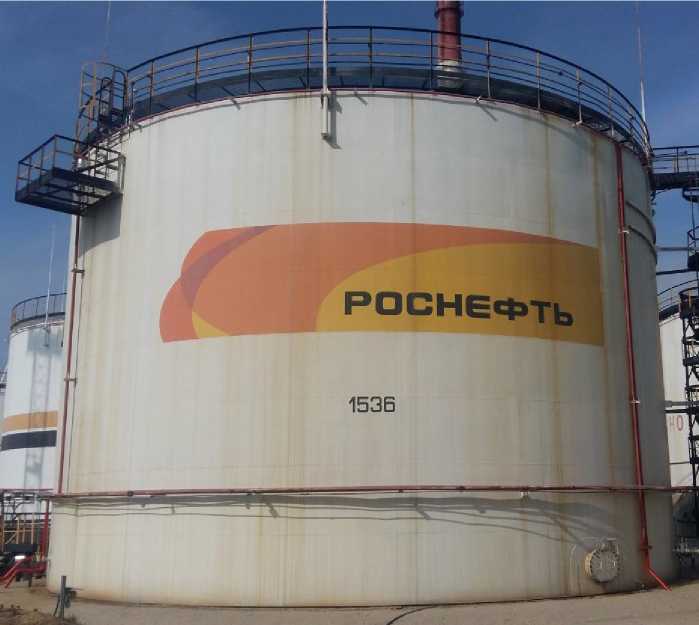

Общий вид резервуаров стальных вертикальных цилиндрических РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВСП-5000, РВС-20000 представлен на рисунках 1 - 7.

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-200

Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического РВС-400

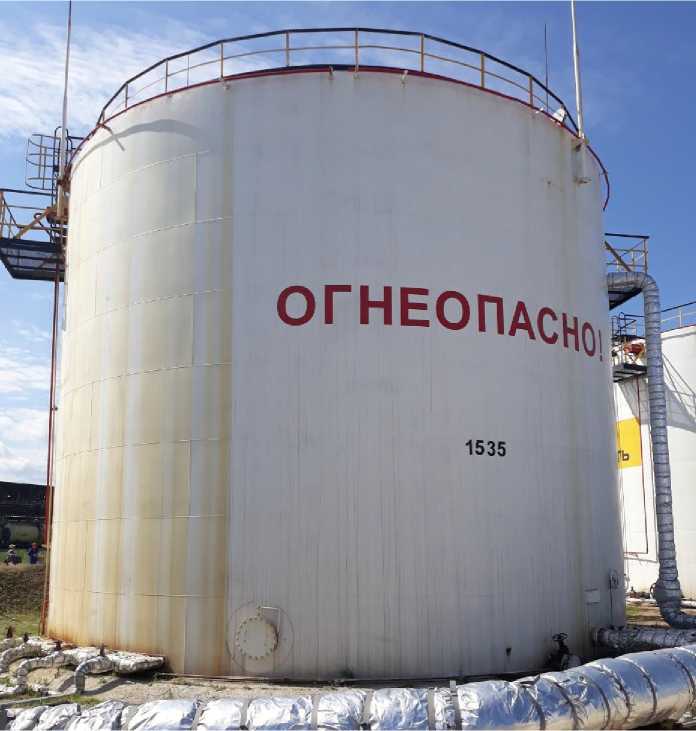

Рисунок 4 - Общий вид резервуара стального вертикального цилиндрического РВС-2000

Рисунок 6 - Общий вид резервуара стального вертикального цилиндрического РВС-5000, РВСП-5000

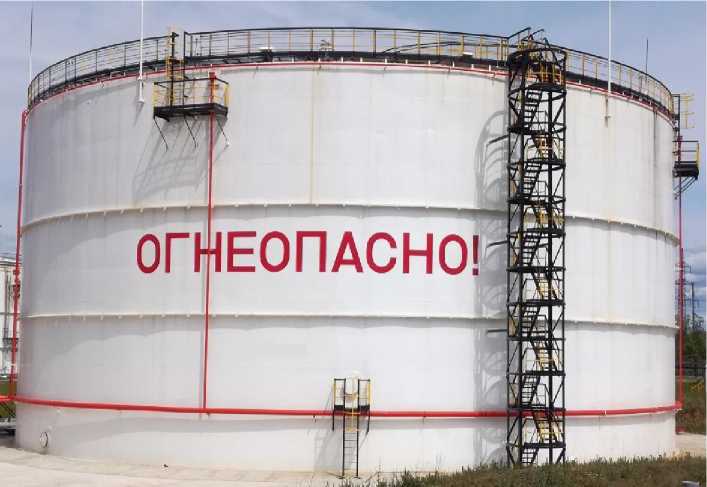

Рисунок 7 - Общий вид резервуара стального вертикального цилиндрического РВС-20000

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВСП-5000, РВС-20000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

РВС-200

РВС-400

РВС-1000

РВС-2000

Номинальная вместимость, м3

200

400

1000

2000

Пределы допускаемой относительной погрешности определения вместимости резервуара, %

±0,2

±0,2

±0,2

±0,2

Продолжение таблицы 1

Наименование характеристики

Значение

РВС-3000

РВС-5000

РВСП-5000

РВС-20000

Номинальная вместимость, м3

3000

5000

5000

20000

Пределы допускаемой относительной погрешности определения вместимости резервуара, %

±0,2

±0,1

±0,1

±0,1

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, оС

- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет

30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средств измерений

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический

РВС-200

5 шт.

Резервуар стальной вертикальный цилиндрический

РВС-400

5 шт.

Резервуар стальной вертикальный цилиндрический

РВС-1000

4 шт.

Резервуар стальной вертикальный цилиндрический

РВС-2000

15 шт.

Резервуар стальной вертикальный цилиндрический

РВС-3000

14 шт.

Резервуар стальной вертикальный цилиндрический

РВС-5000

6 шт.

Резервуар стальной вертикальный цилиндрический

РВСП-5000

2 шт.

Резервуар стальной вертикальный цилиндрический

РВС-20000

2 шт.

Паспорт

-

53 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);

- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);

- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);

- штангенциркуль ТПЦ-1-150-0,1 (регистрационный № 260-05);

- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);

- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

Нормативные документы

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
