Резервуары стальные вертикальные цилиндрические РВС-400, РВС-700, РВС-2000, РВС-5000, РВС-10000

Номер в ГРСИ РФ: 74584-19
Категория: Резервуары
Производитель / заявитель: ОАО "Куйбышевнефтеоргсинтез", г.Новокуйбышевск
Скачать
74584-19: Описание типа СИ Скачать 590.3 КБ
74584-19: Методика поверки Скачать 50.5 КБ
Заказать
Поставщик: ООО "САРРЗ"
Резервуары стальные вертикальные цилиндрические РВС-400, РВС-700, РВС-2000, РВС-5000, РВС-10000 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Резервуары стальные вертикальные цилиндрические РВС-400, РВС-700, РВС-2000, РВС-5000, РВС-10000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Информация по Госреестру

Основные данные
Номер по Госреестру 74584-19
Наименование Резервуары стальные вертикальные цилиндрические
Модель РВС-400, РВС-700, РВС-2000, РВС-5000, РВС-10000
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) на 20 шт. с зав.№ РВС-400: 9, 10, 426, 431; РВС-700: 1101, 1204; РВС-2000: 5, 370, 1089, 1092; РВС-5000: 27, 29, 31, 50, 59, 1593, 1594, 1595, 1588; РВС-10000: 1587
Производитель / Заявитель

ОАО "Куйбышевнефтеоргсинтез", г.Новокуйбышевск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 5 лет
Зарегистрировано поверок 23
Найдено поверителей 2
Успешных поверок (СИ пригодно) 23 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

74584-19: Описание типа СИ Скачать 590.3 КБ
74584-19: Методика поверки Скачать 50.5 КБ

Описание типа

Назначение

Резервуары стальные вертикальные цилиндрические РВС-400, РВС-700, РВС-2000, РВС-5000, РВС-10000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание

Резервуары стальные вертикальные цилиндрические РВС-400, РВС-700, РВС-2000, РВС-5000, РВС-10000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.

Резервуары стальные вертикальные цилиндрические РВС-400 №№ 9, 10, 426, 431, РВС-700 №№ 1101, 1204, РВС-2000 №№ 5, 370, 1089, 1092, РВС-5000 №№ 27, 29, 31, 50, 59, 1593, 1594, 1595, 1588, РВС-10000 № 1587 расположены: Российская Федерация, Самарская обл., г. Новокуйбышевск, ул. Осипенко, д. 12, стр. 1, АО «НК НПЗ».

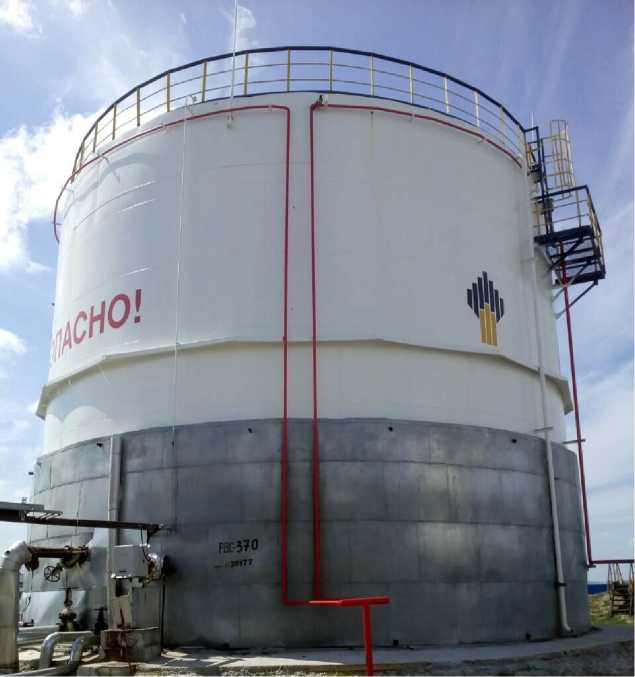

Общий вид резервуаров стальных вертикальных цилиндрических РВС-400, РВС-700, РВС-2000, РВС-5000, РВС-10000 представлен на рисунках 1 - 5.

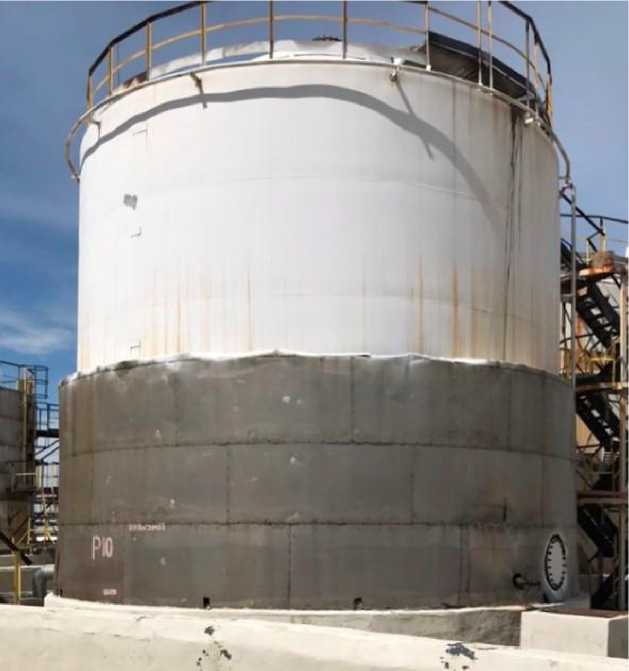

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-400

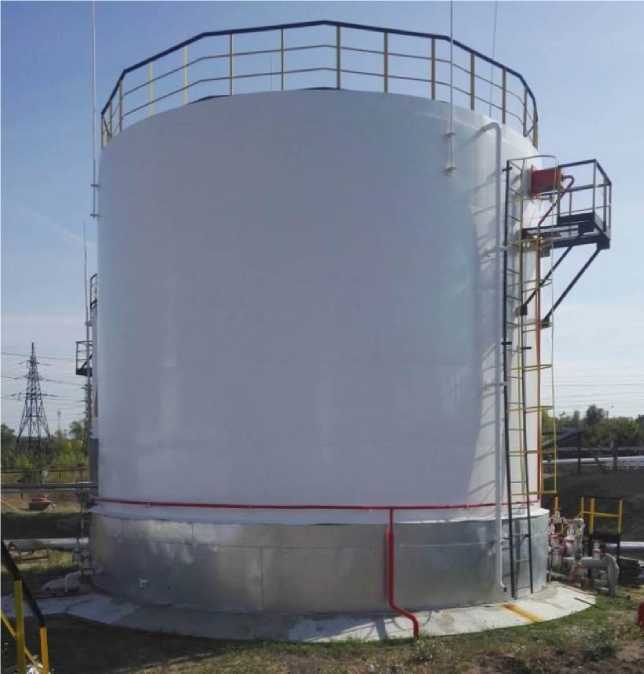

Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического РВС-700

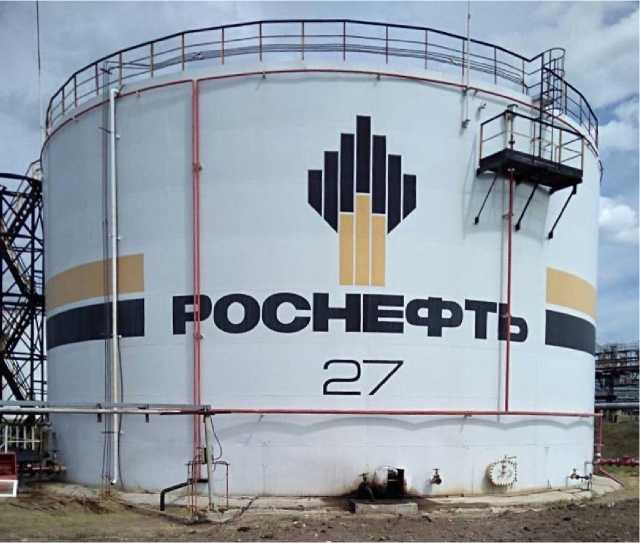

Рисунок 4 - Общий вид резервуара стального вертикального цилиндрического РВС-5000

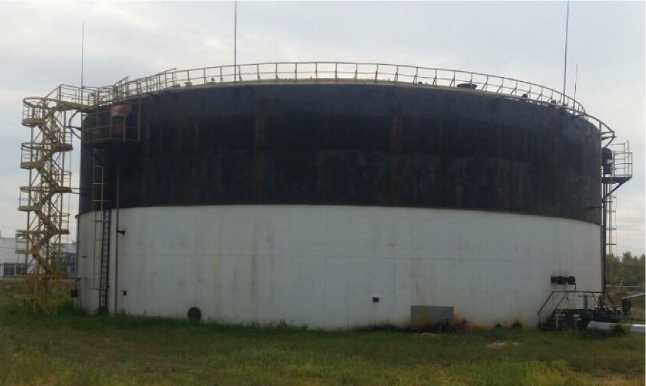

Рисунок 5 - Общий вид резервуара стального вертикального цилиндрического РВС-10000

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-400, РВС-700, РВС-2000, РВС-5000, РВС-10000 не предусмотрено.

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

РВС-400

РВС-700

РВС-2000

РВС-5000

РВС-10000

Номинальная вместимость, м3

400

700

2000

5000

10000

Пределы допускаемой относительной погрешности определения вместимости резервуара, %

±0,2

±0,1

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, оС

- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет

30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средств измерений

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический

РВС-400

4 шт.

Резервуар стальной вертикальный цилиндрический

РВС-700

2 шт.

Резервуар стальной вертикальный цилиндрический

РВС-2000

4 шт.

Резервуар стальной вертикальный цилиндрический

РВС-5000

9 шт.

Резервуар стальной вертикальный цилиндрический

РВС-10000

1 шт.

Паспорт

-

20 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);

- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);

- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);

- штангенциркуль ТПЦ-1-150-0,1 (регистрационный № 260-05);

- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);

- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

Нормативные документы

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
