Резервуары стальные горизонтальные цилиндрические РГС-80, РГС-100
| Номер в ГРСИ РФ: | 74587-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ПО "Салаватнефтемаш", г.Салават |
Резервуары стальные горизонтальные цилиндрические РГС-80, РГС-100 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74587-19 |
| Наименование | Резервуары стальные горизонтальные цилиндрические |
| Модель | РГС-80, РГС-100 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | на 7 шт. с зав.№ РГС-80: Е-15; РГС-100: 1671, 1672, 1702 … 1705 |
Производитель / Заявитель
ОАО "Салаватнефтемаш", г.Салават
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 11 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 11 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 74587-19: Описание типа СИ | Скачать | 586.6 КБ | |
| 74587-19: Методика поверки | Скачать | 50.9 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГС-80, РГС-100 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Описание
Резервуары стальные горизонтальные цилиндрические РГС-80, РГС-100 представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемораздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-80 № Е-15, РГС-100 №№ 1671, 1672, 1702, 1703, 1704, 1705 расположены: Российская Федерация, Самарская обл., г. Новокуйбышевск, ул. Осипенко, д. 12, стр. 1, АО «НК НПЗ».
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-80, РГС-100 представлен на рисунках 1-2.

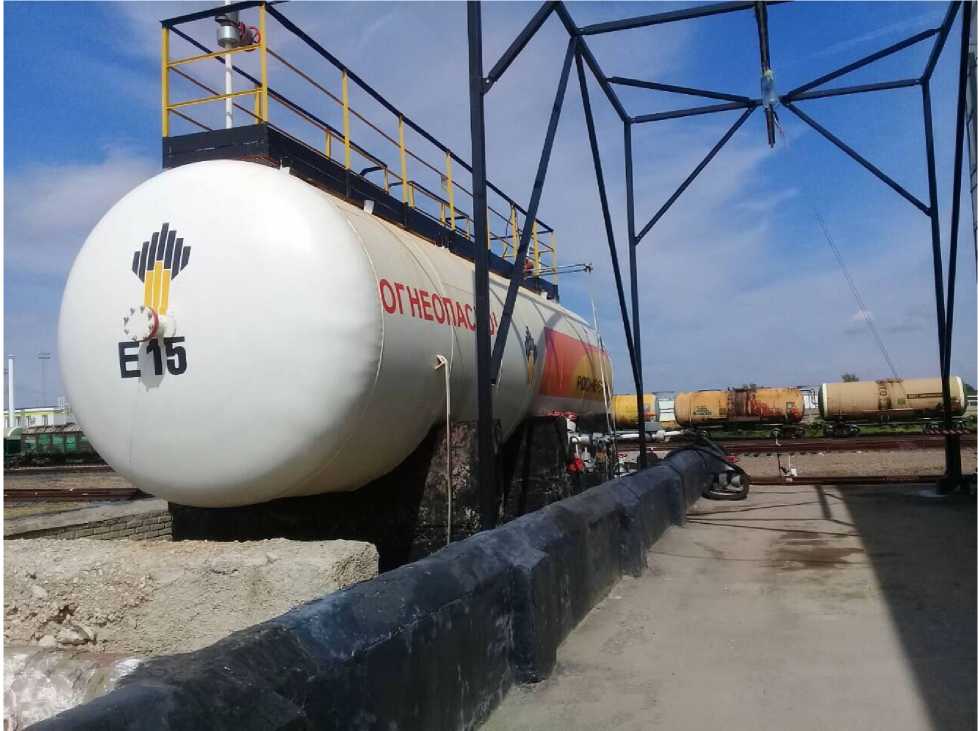

Рисунок 1 - Общий вид резервуара стального горизонтального цилиндрического РГС-80

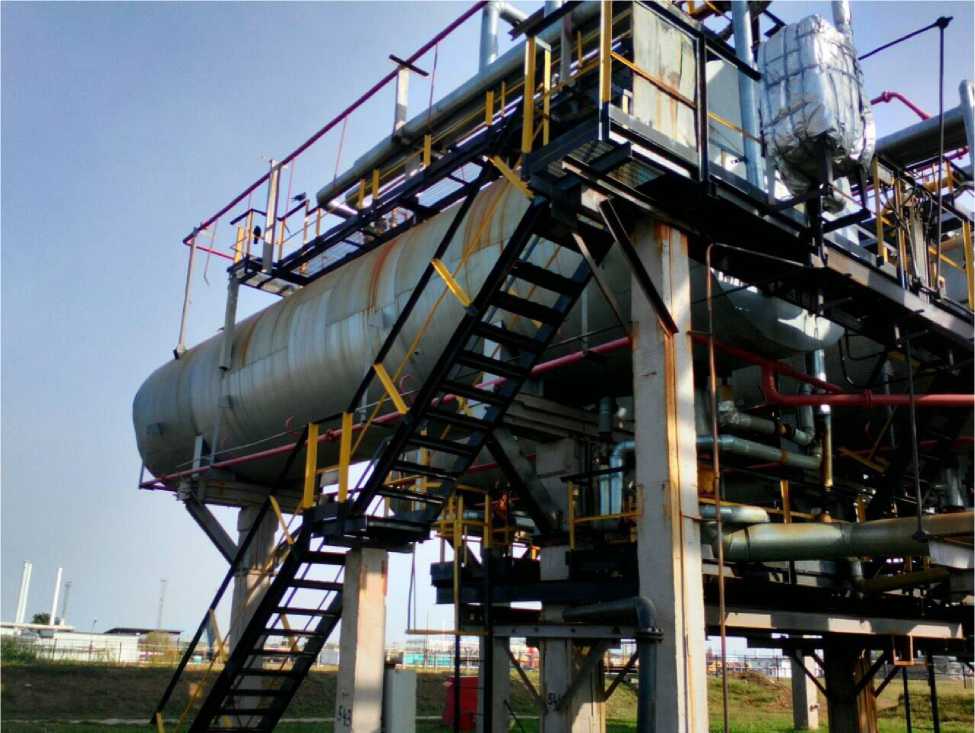

Рисунок 2 - Общий вид резервуара стального горизонтального цилиндрического РГС-100
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-80, РГС-100 не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
РГС-80 |
РГС-100 | |
|
Номинальная вместимость, м3 |
80 |
100 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,25 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-80 |
1 шт. |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-100 |
6 шт. |
|
Паспорт |
- |
7 экз. |
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ТПЦ-1-150-0,1 (регистрационный № 260-05);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методах измеренийНормативные документы
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
