Резервуар стальной вертикальный цилиндрический РВС-1000
| Номер в ГРСИ РФ: | 74592-19 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | Уфимский завод металлических конструкций. ОАО "АК Востокнефтезаводмонтаж" (УЗМК ОАО "АК ВНЗМ"), г.Уфа |
Резервуар стальной вертикальный цилиндрический РВС-1000 предназначен для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 74592-19 |
| Наименование | Резервуар стальной вертикальный цилиндрический |
| Модель | РВС-1000 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ 4 (изготовлен в 1988 г.) |
Производитель / Заявитель
УПТК тр. ВНЗМ, г.Уфа
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 74592-19: Описание типа СИ | Скачать | 361.1 КБ | |
| 74592-19: Методика поверки | Скачать | 50.5 КБ |
Описание типа
Назначение
Резервуар стальной вертикальный цилиндрический РВС-1000 предназначен для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Описание
Резервуар стальной вертикальный цилиндрический РВС-1000 представляют собой стальной сосуд с днищем и крышей, оборудованный приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуар стальной вертикальный цилиндрический РВС-1000 № 4 расположен: Российская Федерация, Самарская обл., г. Новокуйбышевск, ул. Осипенко, д. 12, стр. 1, АО «НК НПЗ».

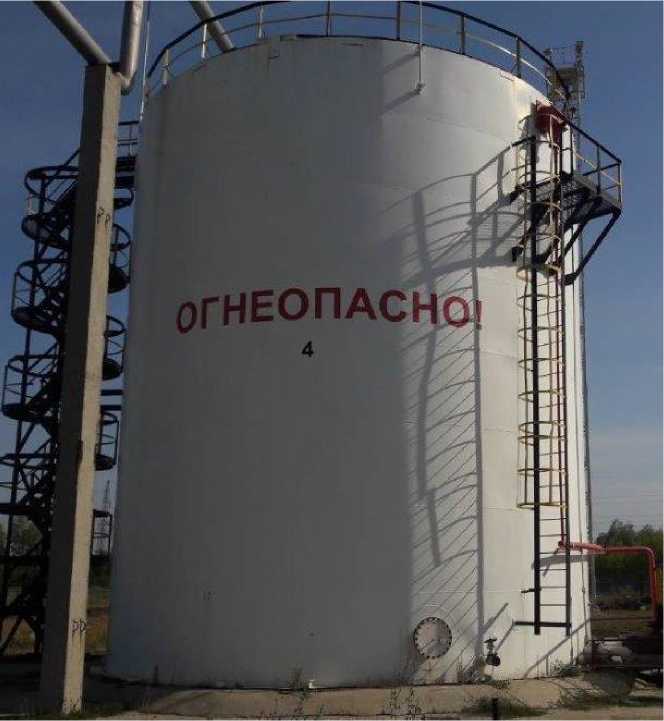

Общий вид резервуара стального вертикального цилиндрического РВС-1000 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-1000
Пломбирование резервуара стального вертикального цилиндрического РВС-1000 не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
1000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-1000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ТПЦ-1-150-0,1 (регистрационный № 260-05);
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методах измеренийНормативные документы
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
